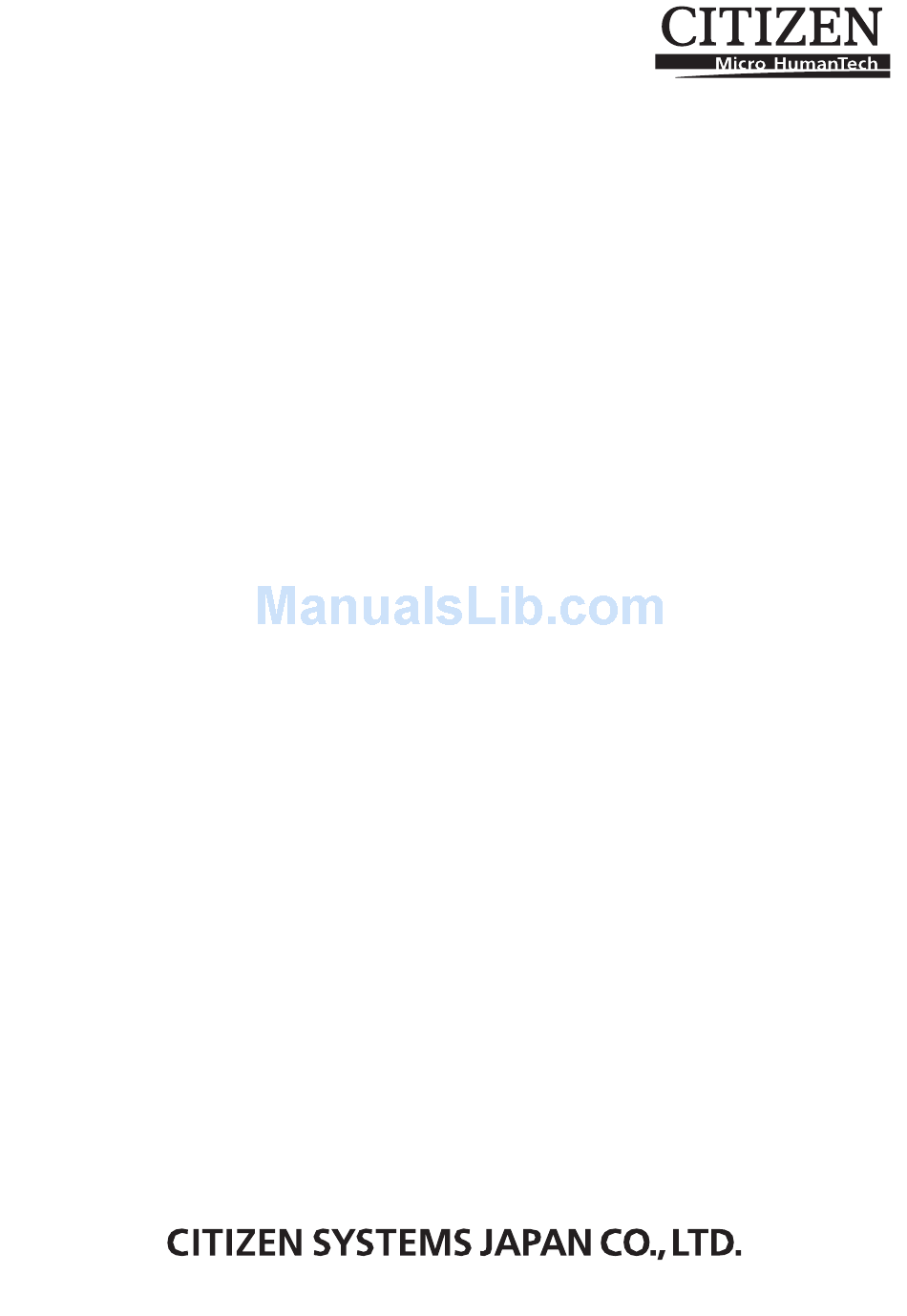

Page 1 TERMINAL SLIP PRINTER MODEL CBM-820 User’s Manual...
Page 3: Declaration Of Conformity
Declaration of Conformity This printer conforms to the following Standards: Low Voltage Directive 73/23/EEC, 93/68/EEC and the EMC Directive 89/336/EEC, 92/31/EEC, 93/68/EEC. : EN60950 : EN55022 : EN61000-3-2 : EN61000-3-3 : EN55024 This declaration is applied only for 230V model.
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS • Read all of these instructions and save them for future reference. • Follow all warnings and instructions marked on the product. • Unplug this product from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a damp cloth for cleaning.
Page 5 WICHTIGE SICHERHEITSANWEISUNGEN • Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und bewahren Sie sie auf. • Befolgen Sie alle auf dem Drucker vermerkten Hinweise und Anweisungen. Vor dem Reinigen grundsätzlich Stecker aus der Steckdose ziehen. benutzen. Nut mit einem feuchten Tuch abwischen. •...
Page 6 IMPORTANT: This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause interference to radio communications. It has been tested and found to comply with the limits for a Class A computing device pursuant to Subpart J of Part 15 off FCC Rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment.
Page 7 1. Prior to using the equipment, be sure to read this User’s Manual thoroughly. Please keep it handy for reference whenever it may be needed. 2. The information contained herein may be changed without prior notice. 3. Reproduction of part or all of this User’s Manual without permission is strictly prohibited. 4.
Page 8 SAFETY PRECAUTIONS ----- BE SURE TO OBSERVE In order to prevent hazards to an operator or other persons and damage to property, be sure to observe the following precautions. G The following describes the degrees of hazard and damages that can occur if the given instructions are neglected or the equipment is incorrectly operated.
Page 9 G Never handle the equipment in the following manners, as it may break, become out of order, or overheat causing smoke and resulting in fire or electric shock. If the equipment is used in an abnormal condition, such as when broken, then problems, smoke emission, abnormal odor/noise, and fire can result.
Page 10: Precautions For Installation
• Do not install the printer at a location where its operation could be hindered. • Do not place anything on the printer or leave small objects, like a clip or pin, around it. A foreign object could cause trouble if it gets inside.
Page 11: Precautions For Handling
• Do not print without paper. • Do not drop or put any foreign object, such as a clip, pin, or the like, inside the printer. • Do not spill any liquid or spray any chemical-containing liquid over the equipment.
Page 12: Daily Maintenance
• At the time of maintenance, be sure to turn off the power switch of the printer and unplug it from the socket. • Use a dry soft cloth to wipe off stains and dust from the surfaces of the main body case. For severe soiling, dip the cloth in water and wring it, for wiping off the soil.
Page 13: Table Of Contents
1. Printer Setup...1 Choosing a place for the printer...1 Unpacking the printer ...2 Removing the protective materials ...3 2. Specifications ...4 General Specifications ...4 Printing Specifications...5 Paper Specifications and Print Area ...5 Power Supply Specifications ...7 3. Outer Appearance and Component Parts ...8 General guide...8...
Page 14 Codepage PC857 (Turkish) ...84 10.10 Windows Codepage...85 10.11 Codepage PC858 (Multilingual+Euro) ... 86 Appendix 1: Outline Drawing of Printer (CBM-820) ... 87 Appendix 2: Outline Drawing of AC Adapter (31AD) ... 88 1. Drucker-Einrichtung ...96 Wahl eines Aufstellungsorts für den Drucker... 96 Auspacken des Druckers...97...
Page 15 5. DIP-Schaltereinstellung ...120 Zugang zu den DIP-Schaltern...120 Verwendbare DIP-Schaltereinstellungen... 122 Einstellen der Speicherschalter...123 6. Schnittstelle ...124 Stifte und Signalnamen...124 Schnittstellenanschlüsse...125 7. Treiberschaltung für periphere Einheiten... 126 Modularstecker ...126 Treiberschaltung ...127 8. Wartung und Dienst...128...
Page 16: Printer Setup
1. Printer Setup This chapter contains important information on setting up your printer. Be sure to read this chapter carefully before using the printer for the first time. In this chapter you will learn about: ❏ Choosing a place for the printer ❏...
Page 17: Unpacking The Printer
Note that it is a good idea to keep the original box and all the packing materials just in case you need to pack the printer up again and send it somewhere at a later date.
Page 18: Removing The Protective Materials
1.3 Removing the protective materials Four protective materials are inserted into the printer to protect components during shipping. Before using the printer, be sure to remove all protective materials as shown in the illustration. tape tape – 3 –...
Page 19: Specifications
Type Color Ribbon Material Life Important! Use only the speciﬁed type of ribbon. Use of another type of ribbon can cause malfunction of and damage to the printer. Applicable Standards Serial impact dot-matrix 9 wires 3.1 lines/sec maximum 63 mm Horizontal: 0.30mm...
Page 20: Printing Specifications
2.2 Printing Speciﬁcations Character Set Codepage PC437 (USA, European Standard) Codepage Katakana (Japanese) Codepage PC850 (Multilingual) Codepage PC860 (Portuguese) Codepage PC863 (Canadian-French) Codepage PC865 (Nordic) Codepage PC852 (Eastern Europe) Codepage PC866 (Russian) Codepage PC857 (Turkish) Windows Codepage Codepage PC858 (Multilingual+Euro) 7 ×...
Page 21 Form stopper (fixed) Head #1 Head #9 Paper feed roller Print Position Do not use paper with perforations within the shaded area. Perforations may cause the paper sensor to erroneously report an out of paper condition. Paper Feed Drive Stepping motor Adjustable in n /60 ″...
Page 22: Power Supply Specifications
• Use a power supply of DC 24 V ±5% and more than 1.9 A. • Be careful about installing the printer in an area where there is noise. Take the appropriate measures to protect against electrostatic AC line noise, etc.
Page 23: Outer Appearance And Component Parts
AC adapter cable connector For connection of the AC adapter. Interface connector Never unplug the AC adapter For connection while the printer is on. to a host computer. – 8 – Control panel Three indicators show the printer status, and...
Page 24: Operation
4. Operation 4.1 Removing the printer cover ❏ Push straight up on the ridged locations on the sides of the printer cover to remove it from the printer. ❏ To replace the cover, slide it back down into position. Gently press down on the cover until you hear it click securely into place.
Page 25 ❏ Holding the ribbon cassette so that the ribbon is facing down, install the cassette into the slip printer as shown in the illustration. ❏ Press gently but ﬁrmly on the cassette until it snaps securely into place.
Page 26: Removing The Ribbon Cassette
Plug the AC adapter that comes with the printer into the printer’s AC adapter cable connector. ❏ Connect a three-prong grounded power cord to the power cord connector of the AC adapter. Note: The printer does not come with a power cord, so you must provide one yourself. – 11 –...
Page 27 At this point you may want to perform a test of the printer to make sure it is working properly. See page 20 for details on how to test the printer.
Page 28: Connecting To Your Host Computer
If you are unsure about what type of cable you should use to connect with your computer, consult your dealer. • Make sure that the printer is turned off and unplugged from the AC outlet and that the computer is turned off before connecting them.
Page 29 Plug one end of the serial cable into the serial port of your computer, and the other end of the cable into the socket on the back of the printer. Secure both connectors in place with the screws that are provided.
Page 30: Connecting To A Peripheral Unit
Important! Make sure that the printer is turned off and unplugged from the AC outlet and that the computer is turned off before making connections.
Page 31: Inserting The Paper Into The Printer
Plug one end of the modular cable into the modular jack of the peripheral. ❏ Remove the modular jack cover from the back of the printer and plug the other end of the modular cable into the jack of the printer.
Page 32: Autoside Loading
This printer is equipped with paper sensors, so you do not have to perform any special procedure to align the location from which printing should start. Simply insert the paper into the printer and the sensor locates the top of the paper. The paper will be moved automatically into position for printing.
Page 33 ❏ Push the right edge of the paper into the printer until it stops. At that time, the PAPER OUT indicator will go out, and the printer mechanism will automatically align the paper for printing from the top. ❏ Send data from your host computer to be printed on the paper.
Page 34: Control Panel Operations
No paper Slip paper released Description Feeds the slip paper forward, toward the back of the printer. One press feeds one line, holding down performs continuous feed. Feeds the slip paper back, toward the front of the printer. One press feeds one line, holding down performs continuous feed.
Page 35: Producing A Test Print
You may never have to use the procedure described in this section, but after you have been using your printer for some time you may find that the dots of some graphics do not align correctly. For example, what should look like:...
Page 36 This is caused when mechanical parts of the printer get out of alignment. This happens only rarely and you may never experience it at all throughout the life of the printer. If you do have problems, use the following procedure to correct it. ❏...
Page 37: Hexadecimal Dump
Hex Dump Mode. ❏ To exit the Hex Dump Mode, turn the printer off. Note: The printer will not responde to any commands you send it while it is in the Hex Dump Mode. – 22 –...
Page 38: Errors
(3) Data Receive Error This type of error is caused whenever a problem is encountered during data receipt. The method used by the printer to recover from a data receive error depends on the current command mode. Data Receive Error Recover Procedure Memory switch 4-0=0 : The printer prints a question mark.
Page 39: Paper Sensors
BOF sensor detects when there is no paper present and printing is interrupted. When the TOF or BOF sensor detects that no paper is present, the printer stops its motor after printing of 0 to a maximum of two more lines.
Page 40: Making Dip Switch Settings
The DIP switches are located inside the printer, underneath the document table. Use the following procedure to remove the document table so you can operate the DIP switches. ❏ Make sure that the printer is turned off and unplugged from its wall outlet. ❏ Remove the printer cover. ❏...
Page 41 After making the settings you want, slide the document table back into place while pressing down at point (a). Make sure that the document table is correctly seated in place before releasing point (a). ❏ Replace the printer cover. – 26 –...
Page 42: Available Dip Switch Settings
5.2 Available DIP switch settings The following table shows all the possible settings for the DIP switch. The factory default settings are ON for switches 1 through 7 and OFF for switches 8 through 10. Switch Pin 6 (DSR) Reset Signal Pin 25 (INIT) Reset Signal Baud Rate 1200BPS...
Page 43: Memory Switch Settings
“9. Print Control Functions (ESC#)”. The table below shows the factory settings for the memory switches. Memory Switch Warning! Changing the memory switch settings can cause the printer to fail to operate correctly. Hexadecimal Code – –...
Page 44: Interface
This signal is not checked in the X-ON/X-OFF communication mode. • DIP Switch 9 = ON This signal used for external reset. Printer is reset whenever signal is in mark state with pulse width of 1mS or more. Signal ground 8 -19 N.C.
Page 45: Interface Connections
• DIP Switch 10 = OFF This signal not used. • DIP Switch 10 = ON This signal becomes reset signal. Printer is reset whenever signal is in mark state with pulse width of 1mS or more. 6.2 Interface Connections Refer to the interface specifications of the host for details on connecting to its interface connector.
Page 46: Peripheral Unit Driver Circuit
A 6-pin modular connector for connection of the peripheral unit is located on the back of the printer. To connect to the drive circuit, connect the peripheral unit to the modular connector using a cable supplied by you like that one shown in the figure below.
Page 47: Drive Circuit
Maximum forward surge current (60Hz, 1-cycle sine wave) I • Absolute maximum rating for transistors TR1 and TR2 (Ta = 25°C) are: Collector current Ic = 2A Collector loss Pc = 1.2W 7824 Printer side User side – 32 – With shield Peripheral unit 1 4.7kΩ...
Page 48: Maintenance And Service
8. Maintenance and Service For the information on maintenance and service, please contact our dealer. – 33 –...
Page 49: Print Control Functions
9. Print Control Functions This printer supports one command mode: the ESC/POS mode. The ESC/POS mode emulates the Epson TM-295 slip printer. This chapter provides you with all of the commands supported by this printer. 9.1 List of ESC/POS Commands Command...
Page 50 Sends Peripheral Device Status ESC v Sends Paper Sensor Status ESC { Selects/Deselects Inverted Print GS I Sends Printer ID GS a Enables/Disables Automatic Status Sending GS r Sends Status : Enabled (Line) : Enabled only at the head of the line...
Page 51: Command Details
9.2 Command Details 9.2.1 Description of Each Items XXXX [Function] Shows a command function. [Code] Shows a sequence of code consisting the command; ASCII represents the ASCII code and [ ]k a repeat count of k-times. [Range] Shows a settable range of an argument. [Outline] Outlines the command.
Page 52: Command Details
9.2.2 Command Details [Function] Horizontal Tab [Code] ASCII Hexadecimal Decimal [Outline] This command shifts a printing position to the next horizontal tab position. [Caution] • The horizontal tab position is set by ESC D. • The command is ignored if the next horizontal tab position has not been set. •...
Page 53 • If a single sheet ejection length by ESC C has not been set, the paper will be ejected completely. If it has been set, the paper will be ejected by a set amount. If the no-paper condition is detected halfway ejection, the printer will stop paper ejection even before reaching the set ejection amount.
Page 54: Dle Eot N
ASB. See “6. Interface” for how to distinguish them • If n is beyond the range, this command will be ignored. DLE EOT n 3, n = 5 Sends the printer status. Sends the off-line factor status. Sends the error factor status. Sends the slip status.
Page 55 Print stop because of no paper. No error Error Unused Bit 5 : If there is no paper when the TOF or BOF sensor enables no-paper print stop by ESC c 4, the printer will stop printing, resulting in 32 (print stopping). Description Description –...
Page 56 n = 3: Error factor status Unused Unused Undeﬁned Undeﬁned Unused No irrecoverable error Irrecoverable error Undeﬁned Unused n = 5: Slip status Unused Unused The slip has been selected Slip insertion non-waiting status Slip insertion waiting status Unused Paper set in the BOF sensor No paper set in the BOF sensor Paper set in the TOF sensor No paper set in the TOF sensor...
Page 57: Esc Sp N
[Function] Cancels Print Data in Page Mode [Code] ASCII Hexadecimal Decimal [Outline] This command erases all the print data in the current print area in the page mode. [Caution] • This command is valid only in the page mode. • Even the print data in the previously set print area is erased, if it is extended over the currently set print area.
Page 58 ESC ! n [Function] Selects Print Mode in Batch [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command speciﬁes the print mode. Each bit has the following meaning. [Caution] • The underline is drawn across the print character width, not the blank skipped by HT. •...
Page 59 [Caution] The EEROM has a data-writing life. Do not execute this command every time. Note that if the EEROM’s life is running out due to frequent use of this command, printer operation cannot be guaranteed. The memory switch segment numbers other than 3 to 5 do not have relevant setting items, but they actually exist.
Page 60 Memory Switch 5 (MSW5) The setting upon shipment from the factory is indicated with “ <ESC> "q" command function (LSB) <ESC> "q" command function (LSB) (LSB) Automatic clamp function (LSB) Automatic head search function MSW5-D MSW5-C Description <ESC> “q” Command Function Implements releasing Implements releasing Implements releasing after discharging all in the forward direction...
Page 61 ESC % n [Function] Selects/Deselects Download Character Set [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command selects or deselects the download character set. n is valid only for the least signiﬁcant bit. • At n = < internal character set). •...
Page 62 • Once the download characters are deﬁned, they will remain valid until they are redeﬁned, ESC @ is executed, the printer is reset, or the power is turned off. • If y, c1, c2, or x is beyond the range, this command will be ignored, processing the subsequent data as normal one.
Page 63 [Example] • When selecting the 5 × 7 font When deﬁning the pattern above to the code 20H & Code (hex.) • When selecting the 7 × 7 font When deﬁning the pattern above to the code 20H & Code (hex.) p1 p2 p3 p4 p5 p6 p1 p2 p3 p4 p5 p6 p7 p8 p9 p10 –...
Page 64 ESC * m nL nH [d]k [Function] Selects Bit Image Mode [Code] ASCII Hexadecimal Decimal [Range] m = 0, 1 k = nL [Outline] • This command speciﬁes the bit image of the m-mode as to the number of dots speciﬁed with nL and nH.
Page 65 • The following shows the relations between the bit image data and the dots printed. 7 6 5 4 3 2 1 0 Bit Image Data High Print Data – 50 –...
Page 66: Esc 3 N
This command sets a line feed amount per line to n/60 inch. [Caution] There are two kinds of set values for the standard mode and page mode. Since the printer has the minimum paper feed pitch of 1/144 inch, the line feed amount of n/60 inch is treated as follows: •...
Page 67 This command selects a peripheral device which validates the subsequent data, depending on a value of n. • Each bit has the following different meanings. • If Printer Disabled has been selected, the printer will discard all the received data until Printer Enabled is selected with this command. [Caution] •...
Page 68 ESC @ Fnction] Initializes Printer [Code] ASCII Hexadecimal Decimal [Outline] This command clears the data in the print buffer to initialize various settings. [Caution] • The setting of the DIP switch is not re-read. • The data in the reception buffer is not cleared.
Page 69 ESC D [n]k NUL [Function] Sets Horizontal Tab Position [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command sets a horizontal tab position. • n denotes the number of columns from the head of the line to the horizontal tab setting position.
Page 70: Esc J N
[Outline] This command prints the data in the print buffer and feeds the paper by n/60 inch. Since the printer has the minimum paper feed pitch of 1/144 inch, a paper feed amount of n/60 inch is treated as follows: •...
Page 71 This command prints the data in the print buffer and feeds the paper by n/60 inch in the reverse direction. Since the printer has the minimum paper feed pitch of 1/144 inch, n/60-inch reverse directional paper feed is treated as follows: •...
Page 72 FF command. Consequently, normal print commands such as LF only deploy the data in the printer’s memory, but not actually print it. • The printer returns to the standard mode after printing the data in the speciﬁed print area with [Caution] •...
Page 73 ESC R n [Function] Selects International Characters [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command selects the character sets for the countries listed below, depending on a value of n. [Caution] If n is beyond the range, this command will be ignored. [Default] n = 0 ESC R...
Page 74: Esc T N
ESC T n [Function] Selects Character Print Direction in Page Mode [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command speciﬁes the character printing direction and start point in the page mode. The character printing direction is speciﬁed with n. n = 0, 48 : → (Start point at upper left: A) n = 1, 49 : ↑...
Page 75: Esc W Xl Xh Yl Yh Dxl Dxh Dyl Dyh
ESC W xL xH yL yH dxL dxH dyL dyH [Function] Sets Print Area in Page Mode [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command sets the position and size of the print area in the page mode. • The upper left start point is represented by (x0, y0), y-directional(vertical) length by dy dots, and x-directional(horizontal) length by dx dots.
Page 76: Esc C 4 N
• The printer stops printing after printing the on-going line and feeding the paper. If the panel switch is disabled at this time, the printer will release the paper automatically and waits for new paper to be set.
Page 77: Esc C 5 N
ESC c 5 n [Function] Enables/Disables Panel Switch [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command enables/disables the panel switch. • n is valid only for the least signiﬁcant bit. At n = < At n = < [Caution] • If the panel switch is disabled with this command, all the panel switches will be disabled. [Default] n = 0 ESC d n...
Page 78: Esc E N
• The paper insertion waiting time shall be inﬁnite. • The printer starts operating t2 × 0.1 second after detecting insertion of the paper. [Caution] • If either t1 or t2 goes beyond the range, this command will be disabled, not changing the set values so far.
Page 79 ESC p m t1 t2 [Function] Generates Speciﬁed Pulses [Code] ASCII Hexadecimal Decimal [Range] m = 0, 1, 48, 49 [Outline] This command outputs the signal speciﬁed with t1 or t2 to the connector pin m. • The following table lists the types of m. 0, 48 1, 49 •...
Page 80 • If the panel switch is disabled and the no-paper sensor valid for print stop detects the no- paper condition, the printer will execute a release regardless of this command. • This command is valid only in the standard mode.
Page 81 ESC "t" n [Function] Selects Character Code Table [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command selects Page-n in the Character Code List.. [Caution] • If n goes beyond the range, this command will be ignored. • Windows Codepage will be available from ROM Version “V1.3”. •...
Page 82 1 byte after conﬁrming that the host is ready to receive (the DSR signal status is Space). If the host is not ready (the DSR signal status is Mark), the printer will wait until it will be ready to receive. If XON/XOFF control is selected or the memory switch 4-5 is set to 1, the printer will send only 1 byte without conﬁrming the DSR signal status.
Page 83 1 byte after conﬁrming that the host is ready to receive (the DSR signal status is Space). If the host is not ready (the DSR signal status is Mark), the printer will wait until it will be ready to receive. If XON/XOFF control is selected or the memory switch 4-5 is set to 1, the printer will send only 1 byte without conﬁrming the DSR signal status.
Page 84 ESC { n [Function] Selects/Deselects Inverted Print [Code] ASCII Hexadecimal Decimal [Range] [Outline] This command selects or deselects inverted print. • n is valid only for the least signiﬁcant bit. At n = < At n = < [Caution] • Inverted print refers to turning the line by 180 degrees to print it upside down. •...
Page 85 1 byte after conﬁrming that the host is ready to receive (the DSR signal status is Space). If the host is not ready (the DSR signal status is Mark), the printer will wait until it will be ready to receive. If XON/XOFF control is selected or the memory switch 4-5 is set to 1, the printer will send only 1 byte without conﬁrming the DSR signal status.
Page 86 • If none of the status is selected, the ASB function will be invalid. • If any one of the status is selected, the ASB function will be valid, and the printer will automatically sends the 4-byte status every time the selected status changes.
Page 87 1st Byte (Printer Information) Status Unused Unused Drawer kick connector No. 3 pin status = L Drawer kick connector No. 3 pin status = H On-line status Off-line status Unused Unused Not feeding the paper by the Paper Feed switch...
Page 88 Bit 1: • "0" (printable) when the slip is inserted, and "1" (unprintable) when ejection starts. • If the printer is waiting for insertion of the slip; • If no-paper print stop (ESC c 4) is disabled, the slip status will not be turned to "1"...
Page 89 1 byte after conﬁrming that the host is ready to receive (the DSR signal status is Space). If the host is not ready (the DSR signal status is Mark), the printer will wait until it will be ready to receive. If XON/XOFF control is selected or the memory switch 4-5 is set to 1, the printer will send 1 byte without conﬁrming the DSR signal status.
Page 90 n = 2, 50 : Drawer kick connector status [See Also] DLE EOT, ESC u, ESC v, GS a, 6. Interface Status Drawer kick connector No. 3 pin status = L Drawer kick connector No. 3 pin status = H Undeﬁned Undeﬁned Undeﬁned...
Page 91: Character Codes Table
10. Character Codes Table 10.1 Codepage PC437 (USA, European Standard) – 76 –...
Page 92: Codepage Katakana (Japanese)
10.2 Codepage Katakana (Japanese) – 77 –...
Page 93: Codepage Pc850 (Multilingual)
10.3 Codepage PC850 (Multilingual) – 78 –...
Page 94: Codepage Pc860 (Portuguese)
10.4 Codepage PC860 (Portuguese) – 79 –...
Page 95: Codepage Pc863 (Canadian-French)
10.5 Codepage PC863 (Canadian-French) – 80 –...
Page 96: Codepage Pc865 (Nordic)
10.6 Codepage PC865 (Nordic) – 81 –...
Page 97: Codepage Pc852 (Eastern Europe)
10.7 Codepage PC852 (Eastern Europe) – 82 –...
Page 98: Codepage Pc866 (Russian)
10.8 Codepage PC866 (Russian) – 83 –...
Page 99: Codepage Pc857 (Turkish)
10.9 Codepage PC857 (Turkish) – 84 –...
Page 100: Windows Codepage
10.10 Windows Codepage – 85 –...
Page 101: Codepage Pc858 (Multilingual+Euro)
10.11 Codepage PC858 (Multilingual+Euro) – 86 –...
Page 102: Appendix 1: Outline Drawing Of Printer (Cbm-820)
Appendix 1: Outline Drawing of Printer (CBM-820) Dimensions and Weight 180 (W) × 190 (D) × 138 (H) mm / 7.09 ″ × 7.48 ″ × 5.43 ″ Dimensions Weight 2.1 kg / 4.6 lbs. 190 mm (7.48”) 180 mm (7.09”)
Page 103: Appendix 2: Outline Drawing Of Ac Adapter (31Ad)
Appendix 2: Outline Drawing of AC Adapter (31AD) Dimensions and Weight 70 (W) × 130 (D) × 40 (H) mm / 2.76 ″ × 5.12 ″ × 1.58 ″ Dimensions Weight 0.43 kg / 0.94 lbs. AC ADAPTER – 88 – Unit: mm...
Page 104 <<< German >>>...
Page 105 1. Bitte lesen Sie die Bedienungsanleitung vor dem Betrieb des Geräts aufmerksam durch und bewahren Sie die Anleitung anschließend für späteres Nachschlagen an einem sicheren Platz auf. 2. Änderungen des Inhalts dieser Anleitung bleiben ohne Vorankündigung vorbehalten. 3. Die Vervielfältigung dieser Bedienungsanleitung ohne vorherige Genehmigung verstößt, auch auszugsweise, gegen das Urheberschutzrecht.
Page 106 ZU BEACHTENDE SICHERHEITSMASSREGELN Zur Vermeidung von Gefahren gegenüber dem Bediener und anderen Personen und Sachschäden sind die folgenden Vorsichtsmaßregeln unbedingt zu beachten. G Der folgende Text beschreibt das Ausmaß der Gefahren und potentiellen Sachschäden, die durch eine Mißachtung der Bedienungshinweise oder durch die unsachgemäße Handhabung des Geräts entstehen können.
Page 107 G Beim Betrieb des Geräts sind die nachfolgenden Vorsichtsmaßregeln unbedingt zu beachten. Eine Mißachtung dieser Hinweise kann zu Schäden, Funktionsstörungen, Rauchentwicklung und Brandgefahr durch Überhitzen und zu elektrischen Schlägen führen. Der fortgesetzte Betrieb des Geräts in anormalem Zustand, wie z.B. nach einer Beschädigung, kann Funktionsstörungen, Rauchentwicklung, fremde Gerüche/Geräusche und Brände verursachen.
Page 108 VORSICHTSMASSREGELN FÜR DIE AUFSTELLUNG • Das Gerät nicht an Plätzen abstellen oder betreiben, an denen es Feuer, Feuchtigkeit oder direkter Sonnenbestrahlung ausgesetzt ist. Ebenso sind Plätze in der Nähe von Heizkörpern und sonstigen Wärmenquellen zu vermeiden, an denen Umgebungstemperatur und Luftfeuchtigkeit nicht den vorgeschriebenen Betriebsbedingungen entsprechen, sowie Plätze, an denen das Gerät Öl, Metallspänen oder Staub ausgesetzt ist.
Page 109 VORSICHTSMASSREGELN FÜR DIE HANDHABUNG Zur Vermeidung von Problemen sind bei der Handhabung des Geräts die folgenden Vorsichtsmaßregeln zu beachten. • Keine andere Betriebsstromquelle als das mitgelieferte Netzteil verwenden. Das Netzteil nicht für andere Zwecke verwenden. • Nicht ohne eingelegte Papier drucken. •...
Page 110 • Bei der Wartung immer den Netzschalter des Druckers auf Aus stellen und den Stecker aus der Steckdose ziehen. • Schmutz und Staub mit einem trockenen, weichen Tuch vom Druckergehäuse abwischen. Bei starker Verschmutzung einen Lappen in Wasser anfeuchten, auswringen und damit abwischen. Hierzu niemals flüchtige organische Lösungsmittel, wie z.B.
Page 111: Drucker-Einrichtung
1. Drucker-Einrichtung Dieses Kapitel enthält wichtige Informationen zur Vorbereitung Ihres Druckers. Bitte dieses Kapitel sorgfältig durchlesen, bevor Sie den Drucker zum ersten Mal in Betrieb nehmen. In diesem Kapitel erfahren Sie Einzelheiten über: ❏ Wahl eines Aufstellungsorts für den Drucker ❏...
Page 112: Auspacken Des Druckers
1.2 Auspacken des Druckers Überprüfen Sie den Kartoninhalt, und vergewissern Sie sich, daß alle unten abgebildeten Teile vorhanden sind. Hinweis: Das Netzteil wird von Hinweisen begleitet. Bitte dieses Dokument vor der Verwendung des Netzteils durchlesen, und zusammen mit dieser Anleitung aufbewahren.
Page 113: Entfernen Der Schutzmaterialien
1.3 Entfernen der Schutzmaterialien Schutzstreifen und ein Stück Pappe sind im Drucker eingelegt, um die internen Bauteile beim Transport zu schützen. Vor der Inbetriebnahme des Druckers müssen die in der Abbildung markierten Schutzmaterialien entfernt werden. Klebeband Klebeband – 98 –...
Page 114: Technische Daten
2. Technische Daten 2.1 Allgemeine Daten Drucksystem Serieller Nadeldruck Anzahl der Druckkopfnadeln 9 Stifte Druckgeschwindigkeit Maximal 3,1 Zeilen/s Anzahl der Druckspalten Gesamt-Punkte Druckbreite 63 mm Punktabstand Horizontal: 0,30 mm Vertikal: 0,35 mm Papierbreite 80 mm bis 182 mm Sensoren Sensor für Papier verbraucht, obere Papierkante, untere Papierkante Befehlsmodi ESC/POS-Modus...
Page 115: Druckspezifikationen
2.2 Druckspeziﬁkationen Zeichensatz Codepage PC437 (USA, European Standard) Codepage Katakana (Japanese) Codepage PC850 (Multilingual) Codepage PC860 (Portuguese) Codepage PC863 (Canadian-French) Codepage PC865 (Nordic) Codepage PC852 (Eastern Europe) Codepage PC866 (Russian) Codepage PC857 (Turkish) Windows Codepage Codepage PC858 (Multilingual+Euro) 7 × 9 (halb), 42 Spalten Zeichenmatrix 5 ×...
Page 116 Blattanschlag (fixiert) Kopf Nr. 1 KopfNr. 9 Papiervorsc hubwalze Print Position Kein Papier mit Löchern in diesem Bereich verwenden. Löcher im Papier können Fehlfunktionen des Papiersensors verursachen. Papiervorschub Antrieb Schrittmotor Abstand In Einheiten von ca. n /60 Zoll einstellbar Geschwindigkeit 3,5 Zoll/s (während des Druckbetriebs) Geschwindigkeit...
Page 117: Technische Daten Zur Netzversorgung
2.4 Technische Daten zur Netzversorgung Netzversorgung Netzteil 31AD, Schalttyp Eingang 100 bis 240 V Netzspannung, 50/60 Hz Ausgang DC 24V Gleichspannung ±5%, 1,9 A Stecker TCP8927-83-1100 (Hersteller: HOSHIDEN, oder gleichwertiges Teil) Leistungsaufnahme Bedingungen: DC 24 V, Antrieb für externe Geräte nicht eingeschlossen Betrieb Fortlaufender ASCII-Druck +Papiervorschub: 0,6 A (Durchschnittswerte)
Page 118: Außenansicht Und Bauteile
3. Außenansicht und Bauteile 3.1 Allgemeine Anleitung Die folgenden Abbildungen zeigen die Hauptbauteile des Druckers. Druckerabdeckung Schützt interne Bauteile. Netzschalter Zum Ein- und Ausschalten des Druckers. Abdeckung der Buchse für Peripheriegeräte Deckt eine Modularbuchse zum Anschluß einer Registrierkasse oder eines anderen angeschlossen Geräts ab.
Page 119: Betrieb
4. Betrieb 4.1 Abnehmen der Druckerabdeckung ❏ Die geriffelten Teile an den Druckerseiten gerade nach oben drücken, um die Abdeckung abzunehmen. ❏ Zum Schließen die Abdeckung wieder nach unten aufsetzen. Vorsichtig aufdrücken, bis sie hörbar einrastet. 4.2 Einsetzen der Farbbandkassette ❏...
Page 120 ❏ Die Farbbandkassette aus der Verpackung nehmen, und den Knopf auf der Farbbandkassette im Uhrzeigersinn drehen, um eventuell vorhandene Bandschlaufen aufzuwickeln. ❏ Die Farbbandkassette so halten, daß das Farbband nach unten weist und die Kassette in den Drucker einsetzen, wie in der Abbildung gezeigt. ❏...
Page 121: Entnehmen Der Farbbandkassette
4.3 Entnehmen der Farbbandkassette Folgendermaßen verfahren, um die Farbbandkassette zum Austausch aus dem Drucker zu nehmen. ❏ Sicherstellen, daß der Drucker ausgeschaltet und von der Betriebsstromversorgung getrennt ist. ❏ Die Druckerabdeckung abnehmen. ❏ Die Farbbandkassette wie in der Abbildung gezeigt greifen und vorsichtig aus dem Druckmechanismus ziehen.
Page 122 ❏ Den anderen Stecker des Netzkabels an eine Netzsteckdose anschließen. ❏ Den Netzschalter an der linken Seite des Druckers zum Ein- und Ausschalten verwenden. Wichtig! Wir empfehlen, den Netzstecker aus der Steckdose zu ziehen, wenn der Drucker längere Zeit lang nicht benutzt werden soll. Der Drucker sollte vorzugsweise an einem Platz aufgestellt werden, der leichten Zugang zur Netzsteckdose gewährt.
Page 123: Anschließen An Den Hostcomputer
4.5 Anschließen an den Hostcomputer Die Datenübertragung vom Computer zum Drucker erfolgt über ein Kabel zur seriellen Schnittstellenbuchse des Druckers (Buchse: D-sub 25polig). Das Kabel ist im Lieferumfang dieses Druckers nicht enthalten und muß getrennt gekauft werden. Wichtig! • Die folgende Anleitung bezieht sich auf das mit IBM-kompatiblen Personalcomputern verwendete Schnittstellenkabel.
Page 124 Führen Sie den Kabelbinder durch den Ferritkern. Maximum 5 cm Kabelbinder Führen Sie den Kabelbinder um das Kabel und sperren Sie ihn. Schneiden Sie überschüssiges Band mit einer Schere ab. Ziehen und abschneiden ❏ Ein Ende des Kabels an den seriellen Anschluß des Computers anschließen und das andere Ende an die Buchse an der Rückseite des Druckers an.
Page 125: Anschluß An Ein Peripheriegerät
4.6 Anschluß an ein Peripheriegerät Es kann ein Peripheriegerät an den Drucker mit einem Modularstecker angeschlossen werden. Im folgenden wird beschrieben, wie der Ferritkern angebracht und die Verbindung hergestellt wird. “Modularstecker” auf Seite 126 für den Typ von Modularstecker, der dazu erforderlich ist. Beachten Sie, daß...
Page 126: Papier In Den Drucker Einlegen
Das Befestigungsband um das Kabel wickeln und sperren. Schneiden Sie überschüssiges Band mit einer Schere ab. ❏ Einen Stecker des Modularkabels in die Modularbuchse am Peripheriegerät stecken. ❏ Die Modularbuchsenabdeckung von der Rückseite des Druckers abnehmen, und den anderen Stecker des Modularkabels in die Modularbuchse am Drucker stecken.
Page 127: Automatischer Papiereinzug (Autoside Loading™)
❏ Legen Sie ein Blatt Papier auf den Dokumententisch des Druckers und schieben Sie die rechte Ecke in den Drucker. Der Ausdruck erfolgt auf der Seite, die nach oben zeigt (die Seite, die Sie sehen können) und beginnt am oberen Rand des Blattes. Wichtig! Benutzen Sie kein verknicktes oder verwelltes Papier.
Page 128 ❏ Schieben Sie die rechte Ecke des Blattes in den Drucker, bis Sie einen Widerstand spüren. Zu diesem Zeitpunkt wird die Anzeige PAPER OUT ausgehen und der Druckermechanismus zieht das Blatt automatisch ein und richtet es an der Druckstartposition aus. ❏...
Page 129: Bedienfeld
4.9 Bedienfeld Das Bedienungsfeld enthält einige Tasten, mit deren Hilfe Sie den Drucker bedienen künnen. Es enthält auch einige LED-Anzeigen, die Sie über den aktuellen Status des Druckers informieren. 4.9.1 Anzeigeleuchten Die folgende Tabelle stellt die Bedeutung des Leuchtens, Nichtleuchtens oder Blinkens der Anzeigeleuchten dar.
Page 130: Tasten
4.9.2 Tasten Die folgende Tabelle stellt die Funktion der drei Steuertasten am Bedienfeld dar. Taste FORWARD REVERSE RELEASE 4.9.3 Erstellen eines Testdrucks Mit Hilfe der folgenden Prozedur können Sie den Drucker zu jeder Zeit testen. ❏ Den Drucker einschalten, und ein Stück Papier einsetzen (Seite 106, 111). ❏...
Page 131 Der Grund dafür ist, daß mechanische Teile des Druckers gegeneinander verschoben werden. Dies geschieht nur selten, und die meisten Anwender werden während der Lebensdauer des Druckers damit nicht konfrontiert werden. Falls aber dieses Problem auftritt, kann es auf folgende Weise behoben werden.
Page 132: Sedezimaler Datenausdruck
Die Einstellungen für die Punktausrichtung werden im Druckerspeicher gespeichert, und ein Muster wird mit der gewählten Einstellung ausgedruckt, gefolgt von der Meldung “Adjust Complete!”. Der Drucker gibt das Papier nach dem Druckvorgang aus. Hinweis: Wenn der Drucker ausgeschaltet wird, ohne die Taste REVERSE zum Verlassen des Punkteinstellmodus zu drücken, werden die Einstellungen nicht gespeichert.
Page 133: Fehler
4.9.6 Fehler Es gibt drei Typen von Fehlern: behebbare Fehler, die zum Beheben eine Maßnahme von Seiten des Anwenders erfordern, und nicht behebbare Fehler, die Wartungsmaßnahmen durch den Kundendienst erfordern, und Datenempfangsfehler. Die Fehlertypen werden durch ein Tonsignal und die Anzeigen dargestellt.
Page 134: Papiersensoren
4.10 Papiersensoren Die folgenden Papiersensoren stehen zur Verfügung. ❏ TOF-Sensor Dieser Vorderkantensensor ("top of form") erkennt die Papiervorderkante. Wenn er aktiviert ist, erkennt der TOF-Sensor, daß kein Papier vorhanden ist und stoppt den Druckvorgang. ❏ BOF-Sensor Dieser Hinterkantensensor ("bottom of form") erkennt die Hinterkante des Papiers.
Page 135: Dip-Schaltereinstellung
5. DIP-Schaltereinstellung Die DIP-Schalter des Druckers dienen zum Einstellen der Datenaustausch- parameter, Der Abschnitt“5. DIP-Schaltereinstellung” erkärt die Einstellungen, die Sie vornehmen können und beschreibt, wie DIP-Schalter umgestellt werden. 5.1 Zugang zu den DIP-Schaltern Die DIP-Schalter befinden sich im Drucker unter der Papierauflage. Für Zugang zu den DIP-Schaltern ist die Papierauflage wie folgt zu verschieben.
Page 136 Die Papierauflage braucht hierzu nicht vollständig entfernt zu werden. Er genügt die Auflage soweit zur Seite zu schieben, bis die DIP-Schalter zugänglich sind. Hinweis: Falls die Papierauﬂage durch die Walzen festgehalten wird, bedeutet dies, daß nicht stark genug auf Punkt (a) gedrückt wird. Durch ausreichenden Druck auf Punkt (a) lösen sich die Walzen von der Papierablage, wonach sich die Ablage ungehindert verschieben läßt.
Page 137: Verwendbare Dip-Schaltereinstellungen
5.2 Verwendbare DIP-Schaltereinstellungen Die folgende Tabelle zeigt alle möglichen DIP-Schaltereinstellungen. Die Schalter 1 bis 7 sind werksseitig auf ON gestellt, während die Schalter 8 bis 10 werksseitig auf OFF gestellt sind. Schalter Stift 6 (DSR) Rückstellsignal Stift 25 (INIT) Rückstellsignal Baudrate 1200BPS 2400BPS...
Page 138: Einstellen Der Speicherschalter
5.3 Einstellen der Speicherschalter Jeder Speicherschalter ist ein 16-Bit-Wortspeicher in EEPROM. Einzelheiten über Funktionen und Einstellungen der Speicherschalter siehe “9. Print Control Functions (ESC#)”. Die untenstehende Tabelle zeigt die werksseitigen Einstellungen der Speicherschalter. Speicherschalter Wichtig! Ein Umstellen der Speicherschalter kann zu Funktionsstörungen des Druckers führen.
Page 139: Schnittstelle
6. Schnittstelle Dieser Anhang enthält detaillierte Spezifikationen für die Standardeinstellung der Druckerschnittstelle. 6.1 Stifte und Signalnamen Stift- Signal Richtung name – Gehäuseerdung Übertragungsdaten Empfangsdaten ESC/POS-Modus Identisch mit DTR-Signal N.C. Nicht angeschlossen • DIP-Schalter 9 = OFF Speicherschalter 4-5 im DTR/DSR-Datenaustauschmodus = 0 zeigt an, ob der Datenempfang vom Hauptrechner aktiv oder inaktiv ist.
Page 140: Schnittstellenanschlüsse
Stift- Signal Richtung name Zeigt an, ob der Datenempfang vom Hauptrechner aktiv oder inaktiv ist. DTR/DSR-Datenaustauschmodus SPACE, wenn Empfang aktiv ist. X-ON/X-OFF-Datenaustauschmodus Immer SPACE, außer im folgenden Zustand: • Wenn der Punkt zwischen Rückstellung und Datenaustausch aktiv ist • Während des Selbsttestdrucks oder der Punktausrichtung 21-24 N.C.
Page 141: Treiberschaltung Für Periphere Einheiten
7. Treiberschaltung für periphere Einheiten Dieser Drucker verfügt über eine Treiberschaltung für periphere Einheiten, wie z.B. Geldschubladen. An der Rückwand des Druckers befindet sich ein modularer 6-Stift-Stecker für den Anschluß peripherer Einheiten. Zum Anschluß an die Treiberschaltung ist die periphere Einheit mit einem im Fachhandel erhältlichen Kabel (siehe Abbildung unten) an den modularen Stecker anzuschließen.
Page 142: Treiberschaltung
7.2 Treiberschaltung Die folgende Abbildung zeigt die empfohlene Treiberschaltung. Treiberausgang: 24V, 1,0A max. +24V M-GND M-GND Hinweis: • Die peripheren Einheiten 1 und 2 können nicht gleichzeitig angetrieben werden. • Für fortlaufenden Antrieb keine höhere Treiberbelastung als 20% verwenden. • Der Status des zwangsgesteuerten Schalters ist als Statusdatenwert verfügbar. •...
Page 143: Wartung Und Dienst
8. Wartung und Dienst Für Informationen über Wartung und Kundendienst wenden Sie sich bitte an unseren Händler. – 128 –...
