H-CMMD4046

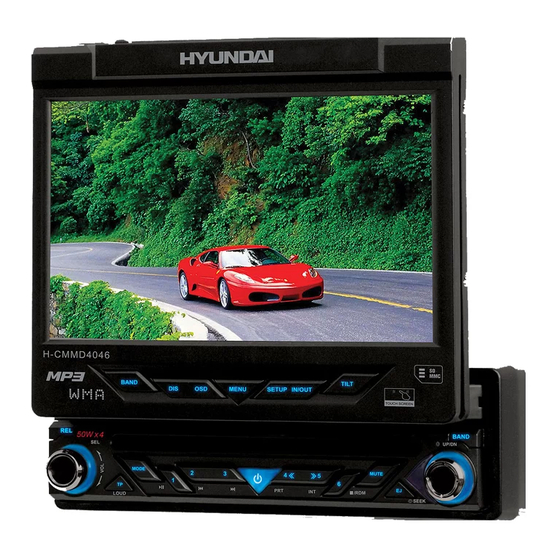

MULTIMEDIA DVD-RECEIVER WITH MOTORIZED 7" TFT DISPLAY

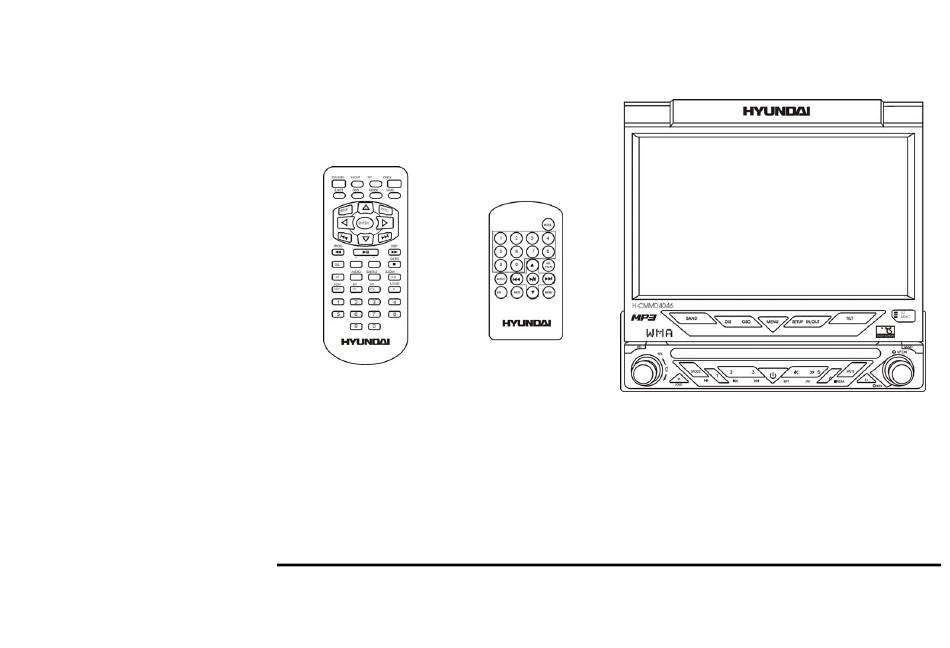

Instruction manual
МУЛЬТИМЕДИЙНЫЙ DVD-РЕСИВЕР С 7" МОТОРИЗИРОВАННЫМ TFT
ДИСПЛЕЕМ
Руководство по эксплуатации

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-CMMD4046 and is the answer not in the manual?

Questions and answers

Related Manuals for Hyundai H-CMMD4046

Summary of Contents for Hyundai H-CMMD4046

  • Page 1 H-CMMD4046 MULTIMEDIA DVD-RECEIVER WITH MOTORIZED 7” TFT DISPLAY Instruction manual МУЛЬТИМЕДИЙНЫЙ DVD-РЕСИВЕР С 7” МОТОРИЗИРОВАННЫМ TFT ДИСПЛЕЕМ Руководство по эксплуатации...

  • Page 2: Table Of Contents

    Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Table of contents.............................. 2 Important safeguards ............................
  • Page 3 Mute function ............................25 Setting the audio system ......................... 25 Mode selecting............................26 Display operations ..........................26 Digital tuner operations ..........................27 Mode selecting............................27 Band selection............................28 Manual/ automatic tuning........................28 Programming tuner stations........................28 AF (Alternative Frequencies) function....................29 TP function / TA (Traffic Alarm) function....................
  • Page 4 GOTO function(for DVD/VCD discs) ....................35 Direct chapter/ track selection (for CD/VCD discs)................36 Audio track and channel selection (for CD/VCD/DVD discs)............... 36 Disc menu (for DVD only)........................36 PBC (Playback Control) function (for VCD only) ................. 36 On-screen display (OSD)........................37 Changing size (for DVD/VCD discs).....................
  • Page 5 Other options ..............................47 Anti-theft system ............................48 Handling and cleaning discs .......................... 49 Cleaning..............................49 Troubleshooting guide ........................... 50 Specification ..............................51...

  • Page 6: Important Safeguards

    Important safeguards • Using the device at temperature below -10ºС may cause the breakage of the device. BEFORE USING PLEASE HEAT UP THE PASSENGER COMPARTMENT TO THE RECOMMENDED TEMPERATURE! • Read carefully through this manual to familiarize yourself with this high-quality sound system. •...

  • Page 7: Installation/ Connection

    Installation/ connection This unit can be installed in any dashboard having an opening as shown on the picture. The dashboard should be ~ 4.5 – 5.5 mm thick in order to be able to support the unit. Installation 1. Insert the HALF SLEEVE into the dashboard (1), and bend the mount tabs outwards to fix it.

  • Page 9: Electrical Connection

    Electrical connection Caution: For some car models you may need to modify wiring of the supplied power cord. Contact your authorized car dealer before installing this unit.
  • Page 10 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit. 2.

  • Page 11: Unit Controls

    Unit controls Monitor 1. BAND button Press it repeatedly to select your desired radio band during TUNER (RADIO) mode. 2. DIS / OSD butonn Use DIS to show the time and the song name when playing a disk or SD/MMC card. Use OSD to set up OSD.

  • Page 12: Front Panel

    Front panel 1. REL button Use it to detach the front panel. The system will turn the power off automatically in 20 seconds. AF/REG button Use it to enable or disable AF mode (ALTERNATIVE FREQUENCY). To enable or disable REG mode (REGIONAL) press and hold on within 3 seconds REG button. PTY button (PROGRAM TYPE) Use it to enable or disable PTY search.
  • Page 13 Rotate VOL button clockwise to increase the volume level; rotate anticlockwise to decrease the volume level. Press SEL button to set the characteristics: BASS, TREBLE, BALANCE L-R, FADER, BRIGHT, CONTRAST, COLOUR SHARP Press and hold the button for more than two seconds to set other characteristics: LOC => LOUD => STEREO / MONO =>...
  • Page 14 19 5 WAY JOYSTICK CONTROLLER DVD mode: use the knob to choose DVD title menu and ENTER to to select. KARAOKE mode option: use it to choose a song and ENTER to start. TV mode (optional): use it (LEFT / RIGHT) for TV channels search. Use ENTER to save current channel manually.

  • Page 15: Remote Control For The Unit

    Remote control for the unit 1. STANDBY button Press the button to turn the power on, press again to turn the power off. 2. IN/OUT button Press the button to move the monitor forward or backwards in three steps when the monitor is opened. 3.
  • Page 16 9. AUDIO button In DVD mode press it to change the audio language. 10. AF button Press it to enable AF function. 11. INTRO button (INT) Press it to start INTRO playing ( first 10 seconds of the track). 12. RANDOM button (RDM) Press it to start RANDOM playing.
  • Page 17 21 PLAY/PAUSE / ENTER / SCAN button In the menu press the ENTER button to confirm adjustment. In DVD mode press the PLAY/PAUSE button to start playback. Press again to go into pause mode. In TUNER (RADIO) mode press it to start scan playing of the radio stations. 22 DISP button To show the time and the song name (the same as DIS button on the monitor panel).

  • Page 18: Remote Control For The Second Monitor

    Remote control for the second monitor NUMBERED buttons AUDIO button To change the audio language. SUBTITLE button (SUB) to change the subtitle language. MUTE button 3456 buttons Use these buttons to to go to previous/ next chapter or track, to go to previous/ next chapter or track, to move through the menu in left or right direction.
  • Page 19 Changing the battery 1. Press the catch and at the same time pull out the battery tray (pic. 1). 2. Insert the 1 x lithium battery, type CR2025 (3V) battery with the stamped (+) mark facing upward. Insert the battery tray into the remote control (pic.2). Pic.

  • Page 20: Mini Coloured Lcd Display

    Mini coloured LCD display When the monitor is closed the following indication will be available: Basic Radio, CD or DVD information RDS functions indicators (AF – alternative frequency indicator; TA – traffic announcement indicator; TP – traffic program indicator; PTY – program type function indicator). TV and Radio function keys: RPT (Repeat), RDM (Random), INT (Intro scan), LOC (Local), EON, MUTE, LOUD (Loudness), ST (Stereo)
  • Page 21 TV mode display (picture 3) (optional) TV display gives the following indications: TV mode indication Current channel indication that is of red coluor. Indication of TV channels setup mode: AUTO, MANUAL, P.SCAN, A.SAVE. Picture 3 Note: When the monitor is turned left or right it cannot be closed (picture5). The monitor can be swiveled manually 30°...

  • Page 22: Monitor Operations

    Monitor operations Open/close TFT monitor 1. Press the OPEN/CLOSE button on the panel to open the monitor to the last viewing position. 2. Press the OPEN/CLOSE button to load the monitor to the unit. Monitor tilt angle adjustment • Press TILT on the panel or on the remote control to change the display angle, •...

  • Page 23: Touch Screen Operations

    Touch screen operations In any mode touch the left corner of the top area of the TFT display to open the main menu. Touch any point of the up right coner to display dual zone menu. Now you may touch and choose any option to operate. Touch operations for DVD / SD card...
  • Page 24 In DVD playback mode use the following areas of the display to use the desired function: MAIN MENU - to open the main menu; NEXT - to start playback of the next file; MENU – to show on the display the disk menu Touch operations for RADIO You may set and save radio stations as well as change radio mode.

  • Page 25: General Operations

    General operations Reset the unit Operating the unit for the first time or after replacing the car battery, you must reset the unit. Press the RESET button on the front panel to restore the unit to the original factory settings. Power on/off Press POWER/MUTE button on the front panel or the STANDBY button on the RC to turn the unit on.

  • Page 26: Mode Selecting

    Note: If turning off the ACC power all the settings will become as they were set on the plant as current. If you don’t adjust VOL knob within 3 seconds after selecting the desired setting, the unit will automatically return to the current mode being displayed. Mode selecting Press the MODE button repeatedly to select the source: RADIO TUNER =>...

  • Page 27: Digital Tuner Operations

    Digital tuner operations Note: RDS service availability varies with areas. Please understand if RDS service is not available in you area, the following service is not available, either. To activate this function enter RDS Menu by pressing TA/LOUD button on the Remote C ontrol. Mode selecting Press the MODE button on the panel repeatedly to select RADIO TUNER =>...

  • Page 28: Band Selection

    To return to main menu touch the RADIO button in the top left corner of the display. Band selection Press BAND button on the front panel once or more to select: FM1, FM2, FM3, AM1, AM2 in Radio mode and BAND1 or BAND2 in TV mode (optional).

  • Page 29: Af (Alternative Frequencies) Function

    Preset scan function • Preset scan: Press the P.SCN button on the panel or press and hold for 2 seconds the RPT/P.SCN button on the RC to scan all preset stations in the memory of the current band and stay on each memory stations for about 5 seconds.

  • Page 30: Pty (Program Type) Function

    PTY (Program Type) function Selecting the PTY 1. In TUNER (RADIO) mode press the TP/LOUD button to enter RDS menu. 2. Use of the 5 WAY JOYSTICK CONTROLLER or on the Remote Control to choose PTY option, press ENTER to set it ON. 3.

  • Page 31: Disc Operations

    Disc operations Glossary PBC (PlayBack Control) PlayBack Control is a menu recorded on the disc with SVCD or VCD2.0 format. For the discs contained PBC, it can playback interactive software with the menu displayed on TV. And if the disc contains still images, it can playback high definition of still image.

  • Page 32: Discs For Playback

    Discs for playback • This unit can play disc types: CD/DVD/CDDA/CD-R/-RW/DVD±R/±RW. • Compatible with formats: DVD-video/SVCD/VCD/HDCD/MP3/MP4/WMA/Picture-CD/JPEG. • The following file types are supported: Audio files: MP3 (*.mp3) WMA (*.wma) Video files: MP4 (*.avi, DIVX3.11/4.0/5.0/6.0 and XVID) MPEG 2(*.vob) MPEG 1(*.dat) Picture file: JPEG (*.jpg) •...

  • Page 33: Loading A Disc

    Loading a disc 1. Turn the pwer on (STANDBY button). 2. Insert the disc with the printed side facing upward into the slot. The unit will switch to DVD mode automatically. 3. Press the EJECT button on the panel to eject the disc. Playing/ pausing To ensure good system performance, wait until the unit finishes reading the disc information before proceeding.

  • Page 34: Scanning Forward And Backward

    Scanning forward and backward 1. Press the buttons on the RC or button on the panel to select the speed of fast playing in forward direction: X2 => X4 => X8 => X16 =>X32. Press the PLAY/PAUSE button to return to normal playback.

  • Page 35: Random Playback (For Dvd/Cd/Vcd/Mp3 Discs)

    Random playback (for DVD/CD/VCD/MP3 discs) During disc playback, press the RDM button on the panel or RDM/BAND on the RCto start random playback of the disc. Press again to cancel. Intro playback (for CDDA/VCD discs) You can play the beginning of every track for 10 seconds in sequence. Keep on press the PTY/INT button on the RC or INT on the panel to start intro play of whole disc.

  • Page 36: Direct Chapter/ Track Selection (For Cd/Vcd Discs)

    Use ▲/▼ cursor buttons on the panel or / button on the RC to select the type of search. For Title/Chapter search: use ▲/▼ buttons on the RC to choose the desired option and ENTER button to enter.Use numeric buttons to enter the desired number of title and chapter. For example, to enter the number of title/chapter 03-/28 (the third title/chapter out of 28 available on this disk), using ▲/▼buttons choose “Title”...

  • Page 37: On-Screen Display (Osd)

    3. The VCD starts playing the selected title automatically or press PLAY/ PAUSE button to confirm the selected track for playback. 4. Press STOP button to return to menu. 5. Press MENU again to exit menu. Programming the playback 1. Press the PROG / button on RC to enable the program function.

  • Page 38: Changing Size (For Dvd/Vcd Discs)

    Video Menu You may adjust BRIGHT, CONTRAST, COLOUR AND SHARPNESS Screen Menu PICTURE: inverting the screen picture from normal to upside down FULL: changing to full screen mode. Use the Joystick Key. NORMAL: return to normal screen mode System Menu You may adjust the monitor position (IN/OUT FIX, TILT RANGE) and set auto or manual monitor close mode (TILT) TV PICTURE/TV SOUND: you may choose TV video system: NTSC / PAL / SECAME;...

  • Page 39: Mp3 Overview

    MP3 overview Notes on MP3: • MP3 is short for MPEG Audio Layer 3 and refers to an audio compression technology standard. • This product allows playback of MP3 files on DVD-R/-RW, DVD+R/+RW, CD-ROM, CD-R/-RW discs. • The unit can read MP3 files written in the format compliant with ISO 9660. However it does not support the MP3 data written by the method of packet write.
  • Page 40 • Make sure that when MP3 CD-R or CD-RW is burned that it is formatted as a data disc and NOT as an audio disc. • You should not write non-MP3 files or unneeded folders along with MP3 files on the disc otherwise it takes a long time until the unit starts to play MP3 files.

  • Page 41: Tv Tuner Operations (Optional)

    TV tuner operations (optional) Switch to TV tuner mode 1. Connect the TV set to the unit. 2. Press the SRC button repeatedly to select the TUNER (TV) mode. OR in the SYSTEM SETUP menu select the TV item. Auto tuning 1.

  • Page 42: Display Tv Station

    2. To change the station use the buttons on the RC or ▲/▼ buttons on the panel to change the channels step by step in forward/backward direction. Display TV station To display current TV station number press the DISP button on the RC. AUX IN mode This mode is for using the unit as an AV signal amplifier or connecting the rear-view camera.

  • Page 43: System Setup Menu

    System setup menu .Use SETUP option to setup system function. Press SETUP to open the SETUP menu. Use cursor buttons to select the page: GENERAL SETUP, AUDIO SETUP, VIDEO SETUP, DOLBY PREFERENCE SETUP, or PREFERENCE SETUP. General setup • TV DISPLAY Normal/PS: When the unit connects to the normal TV set, the wide-screen image shows on the full screen, but some part is cut off.

  • Page 44: Audio Sound Processing Configuration

    Audio sound processing configuration • SPEAKER SETUP DOWNMIX LT/RT: The audio out is Left and Right channels format even if the original sound is 5.1 CH format. Stereo: The audio out format is stereo even if the original sound is 5.1 CH format.

  • Page 45: Video Setup Page

    DYNAMIC If watching large dynamic scope movie program at night, to select this mode you can reduce the volume to a very low level, at the same time, to keep the fine details sounds. In this case, this doesn't disturb the family and keep the quality sounds. •...

  • Page 46: Preference Page

    Preference page • TV TYPE This unit is suitable for all kinds of TV systems. You can select one of the PAL, NTSC or Multi. Multi: the TV system is auto switched according to the disc system. NTSC: this system is used in USA, Taiwan, Japan etc. PAL: this system is used in China, Europe, Hong Kong etc.

  • Page 47: Other Options

    • PASSWORD When the password mode is ON you can change the password. Select PASSWORD => CHANGE. Use the cursor buttons to select the desired field. In the OLD PASSWORD field insert the old password or 136900 (if you forget the old one). In NEW PASSWORD field insert the new password.

  • Page 48: Anti-Theft System

    Anti-theft system This unit is equipped with a mask panel which can be detached and taken with you, helping to deter theft. Detaching the front panel 1. Press the POWER button to turn the power off. 2. Press the RELEASE button on the front panel and pull it towards you and slightly to the left. 3.

  • Page 49: Handling And Cleaning Discs

    Handling and cleaning discs • Dirty, scratched or warped discs may cause skip ping or noise. • Handle the disc only by the edges. To keep clean do not touch its surface. • Discs should be stored in their cases after use to avoid scratches. •...

  • Page 50: Troubleshooting Guide

    Troubleshooting guide Cause Solution Symptom No power. The car ignition is not on. If the power supply is properly connected to the car The fuse is blown. accessory switch the ignition key to “ACC”. Replace the fuse. Disc cannot be loaded. Presence of disc inside the player.

  • Page 51: Specification

    Specification General Power supply: 12 V DC Current consumption: max. 10 A Maximum power output: 50 W x 4 channels Compatible formats: DVD/SVCD/VCD/HDCD/MPEG4/MP4/WMA/CDDA/Picture-CD/JPEG/ CD-R/-RW/DVD±R/±RW playback Dimensions (L x W x H) / weight: 78 x 190 x 50 mm / 2.5 kg Working temperature range: -20ºС...
  • Page 52 AM section Frequency Range: 522 kHz - 1620 kHz Preset memory stations: DVD player Signal / NoiseRatio 90dB Dynamic Range 90 dB Distortion 0.1% Frequency Range 20Hz ~ 20KHz Maximum Output Power 50 Wx4 Loaded Impedance 4Ω AUX IN Distortion 0,5% Frequency responce 20Hz ~ 20KHz...

  • Page 53: Содержание

    Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание Содержание ..............................53 Меры предосторожности ..........................57 Установка/ подключение ..........................58 Установка...
  • Page 54 Включение/ выключение питания....................... 78 Регулировка громкости ........................78 Выключение звука ..........................78 Регулировка настроек аудио ........................ 78 Выбор режима работы.......................... 79 Операции с дисплеем ........................... 79 Цифровой тюнер ............................80 Выбор режима............................80 Выбор диапазона........................... 81 Ручной/ автоматический поиск радиостанций .................. 81 Программирование...
  • Page 55 Повтор отрывка............................. 87 Случайное воспроизведение (только для дисков DVD/CD/VCD/MP3) .......... 87 Функция INTRO (только для CDDA/VCD) ..................87 Прямое воспроизведение глав/ заголовков (для CD/VCD дисков) ..........88 Выбор языка аудио и канала (для CD/VCD/DVD дисков) ..............88 Работа с меню DVD диска ........................88 PBC (управление...
  • Page 56 Руководство по устранению неисправностей ..................103 Технические характеристики........................104...

  • Page 57: Меры Предосторожности

    Меры предосторожности • Использование данного устройства при температуре ниже -10ºС может привести к поломке. ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРЕДВАРИТЕЛЬНО ПРОГРЕЙТЕ САЛОН АВТОМОБИЛЯ ДО РЕКОМЕНДОВАННОЙ ТЕМПЕРАТУРЫ! • Тщательно изучите настоящую инструкцию, чтобы ознакомиться с аудиосистемой. • При установке и подключении изделия отключите отрицательную клемму аккумулятора автомобиля. •...

  • Page 58: Установка/ Подключение

    Установка/ подключение Данное изделие может быть установлено в приборную панель, имеющую отверстие с размерами, указанными ниже. Передняя панель должна иметь толщину ~ 4,5 – 5,5 мм, чтобы быть способной надежно удерживать изделие. Установка магнитолы 1. Вставьте установочный кожух в приборную панель ; выберите на...
  • Page 59 Внимание: в зависимости от глубины отверстия приборной панели используйте установочные панели соответствующей длины. Если оно неглубокое, передняя панель магнитолы может выступать на 1 см.

  • Page 60: Схема Электрических Соединений

    Схема электрических соединений Внимание: Для некоторых моделей автомобилей необходимо будет изменить соединение проводов питания во избежание сброса всех настроек устройства после выключения зажигания. Перед установкой свяжитесь с Вашим региональным дилером.
  • Page 61 Использование разъема ISO 1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. 2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. 3. Обрежьте разъем, подключите провода, внимательно соблюдая цветовую...

  • Page 62: Органы Управления

    Органы управления Монитор 1. Кнопка BAND В режиме TUNER (Радио) нажимайте на эту кнопку, чтобы выбрать диапазон. 2. Кнопка DIS / OSD DIS: нажмите на эту кнопку, чтобы отобразить на экране информацию о воспроизведении или номер текущего ТВ канала и время. OSD: нажмите...

  • Page 63: Передняя Панель

    Передняя панель Кнопка REL Кнопка снятия панели. После снятия панели питание отключится автоматически. Кнопка AF / REG Кнопка AF используется для активации функции «Альтернативная частота». Кнопка REG используется для активации функции «Региональный местный прием» (нажмите и удерживайте в течении 3 секунд). PTY (ТИП...
  • Page 64 Кнопка ОТКРЫТИЯ / ЗАКРЫТИЯ Используется для того, чтобы открыть / закрыть монитор. Регулятор громкости VOL / Кнопка SEL. Вращайте регулятор громкости по часовой стрелке, чтобы увеличить уровень громкости, вращайте против часовой стрелки, чтобы уменьшить уровень громкости. Нажмите на него (кнопка SEL), чтобы выбрать аудио настройки: BASS => TREBLE => BALANCE L-R =>...
  • Page 65 16 Кнопка выключения звука MUTE 17 Кнопка извлечения диска из лотка EJECT. 18 ИК сенсор 19 Джойстик пяти положений Используется для работы с DVD меню. Выбор каждой опции подтвердите кнопкой ENTER. Используется при работе с функцией КАРАОКЕ: выберите песню и нажмите ENTER, чтобы начать. Используется...

  • Page 66: Пульты Ду

    Пульты ДУ Пульт основного монитора 1. Кнопка STANDBY Нажмите на нее, чтобы включить питание устройства. Нажмите еще раз, чтобы выключить его. 2. Кнопка IN/OUT Нажимайте на кнопку, чтобы отрегулировать горизонтальную позицию монитора (ближе/ дальше от зрителя). Кнопка EJECT Нажмите на кнопку, чтобы вынуть диск. Кнопка...
  • Page 67 Используйте кнопку, чтобы выбрать аудио настройки: BASS => TREBLE => BALANCE L-R => FADER => BRIGHT => CONTRAST => COLOR => SHARP. Нажмите и удерживайте кнопку SEL в течение 2 секунд, нажимайте на кнопку SEL, чтобы выбрать другую настройку: LOC => LOUD =>STEREO / .MONO => TIME => TA VOL => EON. Кнопка...
  • Page 68 18 Кнопка A-B / ZOOM Нажмите A-B, чтобы начать воспроизведение выбранного фрагмента Нажмите и удерживайте ZOOM lдля уменьшения / увеличения формата экрана. 19 Кнопка SUBTITLE Нажимайте на эту кнопку, чтобы выбрать язык субтитров. 20 Кнопка GOTO / STOP Используйте данную кнопку для воспроизведения содержимого диска с выбранного момента. 21 Кнопка...
  • Page 69 Пульт второго монитора Кнопки с цифрами Кнопка AUDIO (для изменения языка аудио настроек) Кнопка SUBTITLE (для изменения языка субтитров) Кнопка MUTE (выключение звука) Кнопки курсоров Кнопка MENU (для работы с меню диска) Кнопка ВОСПРОИЗВЕДЕНИЯ / ПАУЗЫ (PAY / PAUSE) Кнопка ПОВТОРА...
  • Page 70 Замена батарей в пульте управления: 1. Откройте отсек для батарей в направлении, указанном стрелкой (рис. 1). 2. Замените старую батарею на новую (CR 2025 3V), соблюдая полярность. Установите отсек для батарей в корпус пульта (рис. 2). Примечание: Рис. 2 Рис. 1 Не...

  • Page 71: Описание Мини Lcd Дисплея

    Описание мини LCD дисплея Индикатор наличия диска. Индикаторы воспроизведения: SCN (сканирование), RPT (повтор), RDM (случайное воспроизведение), Индикатор LOUD. Дисплей. CH (индикатор канала), DISC, RADIO (номер радио канала) индикатор. ST (стерео), LOC (локальный режим) индикатор. Индикаторы дисплея в режиме Tuner (Радио) (Pictures 1-2) Индикаторы...
  • Page 72 Индикаторы дисплея в режиме ТВ воспроизведения (Picture 3) Индикаторы воспроизведения: SCN (сканирование), RPT (повтор), RDM (случайное воспроизведение), Picture 3 Текущий канал (индикация красным цветом). Текущее время воспроизведения. Индикаторы TV настроек: Автоматическая / Pучная настройка каналов, Предварительный просмотр каналов и Режим сохранения каналов. Примечание: Если...

  • Page 73: Операции С Монитором

    Операции с монитором Открытие/ закрытие монитора 1. Нажмите на кнопку OPEN/CLOSE, чтобы открыть монитор. При этом монитор примет ту же позицию, которая была в последний раз. 2. Нажмите на кнопку OPEN/CLOSE, чтобы закрыть монитор. Автоматическое открытие монитора 1. Откройте меню ОСНОВНЫЕ УСТАНОВКИ (обратитесь к разделу УСТАНОВКА СИСТЕМЫ данного...

  • Page 74: Настройки Изображения

    пользователей). В настройке ТВ РЕЖИМ выберите формат: 16:9 (wide screen), 4:3 (normal view). • Нажимайте на кнопку WIDE/PIC на мониторе или на WIDE на пульте ДУ, чтобы выбрать формат: CINEMA (Кино) => NORMAL (Нормально) => STANDBY (По умолчанию). Настройки изображения 1.

  • Page 75: Сервопривод Монитора

    Сервопривод монитора В случае если при движении монитора на его пути возникает помеха, либо механическое препятствие, активируется одна из указанных ниже функций предотвращения поломки монитора и его сервопривода. После активизации функции защиты монитора нормальная работа аппарата возобновляется путем нажатия кнопки OPEN либо выключением и последующим включением устройства. Варианты...

  • Page 76: Операции С Сенсорным Дисплеем

    Операции с сенсорным дисплеем В любом режиме, чтобы войти в главное меню (MENU), прикоснитесь к левому углу верхней области TFT-экрана для того, чтобы войти в Главное Меню. Дотронувшись до монитора в правом верхнем углу можно войти в меню для ворого монитора. Все...
  • Page 77 Операции с сенсорным экраном в режиме DVD при воспроизведении файлов MP3/WMA Операции с сенсорным экраном в режиме Tuner (Радио) (дополнительная) и в режиме просмотра TV каналов...

  • Page 78: Основные Операции

    Основные операции Сброс установок Нажмите на панели на кнопку сброса RESET. Эта мера необходима в следующих ситуациях: исходная установка устройства после подключения, никакие кнопки не действуют, символы ошибок появляются на дисплее. Включение/ выключение питания Нажмите на кнопку POWER/MUTE на панели или STANDBY на пульте ДУ, чтобы включить устройство.

  • Page 79: Выбор Режима Работы

    Нажимайте на кнопки ◄/► на панели или на кнопки на пульте ДУ, чтобы выбрать опцию: BASS, TREBLE, BALANCE L-R, FADER, BRIGHT, CONTRAST, COLOUR SHARP. Нажимайте на кнопки ▲/▼ на панели, чтобы настроить каждую опцию. 3. Для выхода из меню нажмите и удерживайте в течение 2 секунд регулятор громкости. Внимание: При...

  • Page 80: Цифровой Тюнер

    Цифровой тюнер Внимание: Сервис RDS (система радио данных) доступен не во всех регионах. Имейте ввиду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать. Чтобы активировать функцию RDS, в меню RDS УСТАНОВКИ (раздел УСТАНОВКА СИСТЕМЫ данного...

  • Page 81: Выбор Диапазона

    кнопку P SCAN, чтобы запомнить радиостанции автоматически. Коротким нажатием Вы для сохранения кнопки 1-6. Для возврата в главное меню прикоснитесь к кнопке RADIO на дисплее. Выбор диапазона Нажимайте на кнопку BАND на панели или на STOP/BAND на пульте ДУ, чтобы выбрать диапазон: FM1, FM2, FM3,) AM1, AM2, AM3.

  • Page 82: Функция Автоматического Поиска И Сохранения Станций В Памяти

    Функция автоматического поиска и сохранения станций в памяти • Прослушивание сохраненных станций: Нажмите на кнопку P.SCN на панели или на кнопку RPT/P.SCN на пульте ДУ, чтобы прослушать все сохраненные в текущем диапазоне станции в течение 5 секунд. Во время прослушивания номер каждой станции будет мигать на дисплее. Чтобы остановить...

  • Page 83: Функция Pty (Тип Программы)

    Функция PTY (тип программы) FM-станции, поддерживающие RDS, передают идентифицирующий сигнал типа программы. Выбор типа программы 1. В режиме TUNER (Радио) нажмите и удерживайте в течение 2 секунд кнопку TP / LOUD на панели, для входа в RDS меню. 2. Используйте кнопки на...

  • Page 84: Воспроизведение Дисков

    Воспроизведение дисков Используемая терминология PBC (управление воспроизведением) Управление воспроизведением – это меню, записанное на видео компакт-дисках. Использование экранного меню видео компакт-диска с PBC, позволяет Вам пользоваться простыми интерактивными программами с функциями поиска. Вы также можете просматривать неподвижные изображения с высоким разрешением. Заголовок...

  • Page 85: Диски Для Воспроизведения

    Диски для воспроизведения • Это устройство может воспроизводить разновидности цифровых дисков: CD/DVD/CDDA/CD-R/-RW/DVD±R/±RW. • Совместимо с форматами: DVD-video, SVCD/VCD/HDCD/MP3/MP4/WMA/ Picture-CD/JPEG. • Поддерживаются следующие типы файлов: Аудио файлы: MP3 (*.mp3) WMA (*.wma) Видео файлы: MP4 (*.avi, DIVX3.11/4.0/5.0/6.0 and XVID) MPEG 2(*.vob) MPEG 1(*.dat) Файлы...

  • Page 86: Воспроизведение/ Пауза

    3. Нажмите на кнопку EJECT на панели, чтобы вынуть диск. Воспроизведение/ Пауза Дождитесь, пока плеер закончит читать диск. Воспроизведение начнется автоматически. Нажимая на кнопку PLAY/PAUSE, можно последовательно выбрать режим паузы и воспроизведения. Остановка воспроизведения Во время воспроизведения нажмите кнопку STOP на панели или на STOP / GOTO на пульте ДУ для приостановки...

  • Page 87: Повтор Воспроизведения

    будет меняться следующим образом: Х2 => Х4 => Х8 => Х16 =>X32.. Нажмите на кнопку PLAY/PAUSE, чтобы вернуться к нормальному воспроизведению. Повтор воспроизведения Во время воспроизведения диска нажимайте на кнопку RРТ на панели или RPT / P SCAN на пульте ДУ, чтобы...

  • Page 88: Прямое Воспроизведение Глав/ Заголовков (Для Cd/Vcd Дисков)

    Прямое воспроизведение глав/ заголовков (для CD/VCD дисков) Во время воспроизведения DVD / VCD / CD, используя кнопки с цифрами, введите номер желаемого трека / главы / заголовка, с которого хотите начать воспроизведение. Выбор языка аудио и канала (для CD/VCD/DVD дисков) Для...

  • Page 89: Отображение Информации О Воспроизведении

    Программирование воспроизведения При помощи этой функции Вы можете создать свою программу воспроизведения – список заголовков и глав. 1. Нажмите на кнопку PROG/ на пульте ДУ, чтобы открыть меню поиска. 2. В первой строке при помощи кнопок с цифрами введите сначала номер заголовка / главы, к которому...

  • Page 90: Изменение Масштаба Изображения (Для Dvd/Vcd Дисков)

    Видео Меню Вы можете производить настройки видео параметров Меню экрана PICTURE: Вы можете перевернуть картинку вверх ногами. FULL: с помощью джойстика Вы можете настроить изображение картинки в полном объеме. Системное Меню Вы можете настроить положение монитора (IN / OUT FIX, TILT RANGE), а также установить автоматический...

  • Page 91: Обзор Мр3

    Внимание: корректное переключение между режимами возможно только при низком уровне громкости. Аудио с дисков MP3 и CD воспроизводится в 2-канальном режиме, аудио с дисков DVD воспроизводится в 6-канальном режиме. Обзор МР3 Замечания по МР3: • МР3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука. •...
  • Page 92 Замечание по созданию собственных CD-R или CD-RW, содержащих файлы MP3 • Для получения высокого качества звука мы рекомендуем преобразовывать файлы МР3 с частотой дискретизации 44,1 кГц и постоянным битрейтом 128 Кбит/сек. • НЕ сохраняйте более 448 файлов МР3 на диске. •...

  • Page 93: Операции С Тв Тюнером (Дополнительно)

    Операции с ТВ тюнером (дополнительно) Выбор режима Подключите телевизор к устройству. Нажимайте на кнопку MODE, чтобы выбрать режим TUNER (ТВ). ИЛИ в системных настройках прикоснитесь к кнопке TV на дисплее. Автоматический поиск каналов 1. Нажмите на кнопку ◄/► на панели или на на...

  • Page 94: Переключение Каналов

    Переключение каналов 1. Нажмите кнопку с цифрой, соответствующей номеру канала. Для ввода двузначного номера 2. Для переключения каналов используйте кнопки на пульте ДУ или ▲/▼ на панели. Отображение номера канала на экране Для отображения номера текущего канала на дисплее нажмите на кнопку DISP на пульте ДУ. Режим...

  • Page 95: Установка Системы

    Установка системы • Нажмите на кнопку SETUP, чтобы открыть меню настройки системы. • Используйте кнопки , чтобы выбрать нужное меню из списка: Общие настройки, Настройка ◄/► аудио, Настройка видео, Предпочтения, Установка пароля. • Нажмите на ▼, чтобы войти в меню. •...
  • Page 96 сцена снимается под разными углами камеры. Более подробную информацию о такой возможности можно почерпнуть из аннотации к Вашему DVD диску. Если режим включен, при воспроизведении DVD диска, записанного под разными углами камеры, на экране отображается значок угла камеры. • ЯЗЫК ДИСПЛЕЯ Выберите...
  • Page 97 • НАСТРОЙКА SPDIF SPDIF ВЫХОД SPDIF выкл: отсутствует цифровой выходной сигнал (оптический или коаксиальный выход отключен), только аналоговый аудио выход. SPDIF/RAW: цифровой выходной сигнал в оригинальном формате, записанном на диске. SPDIF/МИК: цифровой выходной сигнал в декодированном РСМ формате. • УСТАНОВКА СИСТЕМЫ DOLBY ДВОЙНОЕ...
  • Page 98 ПОДЪЕМ НЧ, СУПЕРБАС, ПОДЪЕМ ВЧ ВКЛ. соответствует усилению соответствующего частотного диапазона звука. • ОБРАБОТКА 3D ВИРТУАЛЬНОЕ ОКРУЖЕНИЕ Выберите режим: Выкл., Концерт, Гостиная, Холл, Ванная, Пещера, Цирк, Церковь. • HDCD ФИЛЬТР Вы можете выбрать цифровой фильтр ВЫКЛ., 1х или 2х. Фабричная установка - вылючено. Настройка...
  • Page 99 • Вы можете включить или выключить функцию контроля воспроизведения PBC. • АУДИО, СУБТИТРЫ, МЕНЮ ДИСКА Эти параметры могут быть изначально установлены в соответствии с Вашими предпочтениями. Если установленные Вами параметры поддерживаются содержанием диска, то воспроизведение будет происходить с учетом Ваших настроек. Иначе, будут использоваться установки диска, заданные...

  • Page 100: Другие Доступные Опции

    Другие доступные опции Камера заднего вида Вам нужно подсоединить камеру заднего вида с помощью провода “REVERSE” магнитолы Вход VIDEO IN CAMERA магнитолы подсоедините к выходу VIDEO OUT камеры. Режим «ВИДЕО» включится автоматически. Нажмите MODE или OSD и выберите CAMERA, чтобы включить режим «КАМЕРА ЗАДНЕГО ВИДА».

  • Page 101: Система Защиты От Кражи

    Система защиты от кражи Данное изделие снабжено сдвигаемой съемной и маскирующей панелью. Панель можно снять и взять с собой, что помогает избежать воровства. Снятие панели 1. Нажмите на кнопку POWER, чтобы выключить питание устройства. 2. Нажмите на кнопку RELEASE на панели и снимите панель, потянув на себя и немного левее. 3.

  • Page 102: Обращение С Дисками

    Обращение с дисками • Грязные, поцарапанные или погнутые диски могут вызвать искажение звука или шумы • Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту, не прикасайтесь к его поверхности. • Диски должны храниться в их чехлах после использования, чтобы не поцарапать их поверхность. •...
  • Page 103 Руководство по устранению неисправностей Неисправность Причина Решение Зажигание машины не включено. Если источник питания подключен надлежащим образом к выключателю машины, установите ключ Нет питания зажигания в положение “АСС”. Сгорел предохранитель. Замените предохранитель. Невозможно загрузить диск В плеер установлен диск. Удалите диск из плеера, затем установите новый. Диск...
  • Page 104 Технические характеристики Общие Источник питания: 12 В Потребляемый ток: Максимум 10 А Максимальная выходная 50 Вт х 4 канала мощность: Форматы воспроизведения: DVD/SVCD/VCD/HDCD/MP3/MPEG4/WMA/CDDA/Picture-CD/JPEG/ CD-R/ -RW/DVD±R/±RW Размеры (Д х Ш х В)/ вес: 178 х 190 х 50 мм/ 2,2 кг Рабочий...
  • Page 105 Память цифрового тюнера 18 станции AM радио Частотный диапазон: 522-1620 Кгц Память цифрового тюнера 12 станций DVD плеер Уровень шума 90dB Динамический диапазон 90 dB Возможное искажение 0,1% Частотный диапазон 20 Hz~20KHz Максимальная мощность на выходе 50 Wx4 Импеданс 4Ω AUX IN Возможное...
  • Page 106 Сопротивление видео выхода 75Ω Уровень видео выхода Линейный выход Выход CD макс. 2000 мВ ТВ Система цвета PAL/SECAM/NTSC Чувствительность 65 дБ Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные масса и геометрические размеры имеют приблизительные значения.
