Dutailier 130584 Assembly Instructions

REV: 02 Fév 2020

#130584

QUINCAILLERIE / LISTE DES PIÈCES

HARDWARE / PARTS LIST

299 Chaput

St-Pie (Québec)

Canada

J0H 1W0

450 772-2403, Fax 450 772-5055

sales@dutailier.com

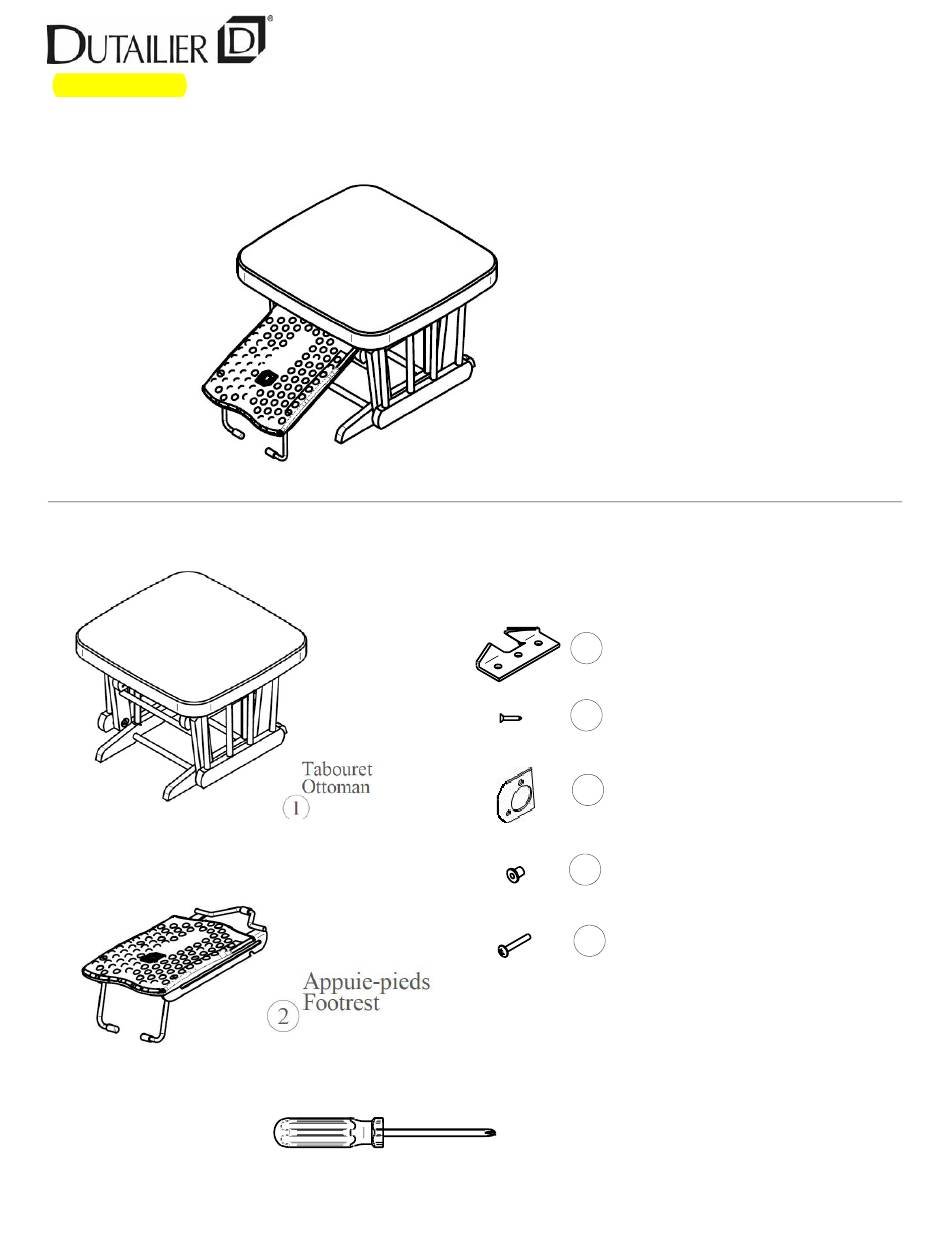

MODÈLE : Tabouret avec appuie-pieds

MODEL : Ottoman with footrest

INSTRUCTIONS D'ASSEMBLAGE

ASSEMBLY INSTRUCTIONS

Barrure

Lock

Vis

Screws 8 X 3/4"

Plaque renfort

Metal plate

Espaceurs de nylon

Nylon shoulder washers

Vis

Screws 10-24 X 1 1/4

Tournevis Phillips nécessaire (non inclus)

Phillips screwdriver needed (not included)

8 X 3/4"

10-24 X 1 1/4

Page / 1

Table of Contents

Do you have a question about the 130584 and is the answer not in the manual?

Page 1 MODÈLE : Tabouret avec appuie-pieds St-Pie (Québec) MODEL : Ottoman with footrest Canada J0H 1W0 REV: 02 Fév 2020 #130584 450 772-2403, Fax 450 772-5055 sales@dutailier.com INSTRUCTIONS D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS QUINCAILLERIE / LISTE DES PIÈCES HARDWARE / PARTS LIST...
Page 2 Assemblage Appuie-pieds Footrest assembly Placer le tabouret à l'envers. Placer la plaque de renfort (#5) de façon à ce qu'elle soit bien alignée avec les 2 trous du côté droit. Visser la plaque de renfort (#5) tel qu'indiqué avec une première vis (#7) au travers d'un espaceur de nylon (#6) dans le trou no.1 ...
Page 3 Assemblage Appuie-pieds Footrest assembly Coulisse de l'appui-pieds Insérer la deuxième vis (#7) au travers de Footrest runner l'ouverture dans la coulisse de l'appui- pieds et par l'autre coté, dans l'espaceur de nylon (#6), tel que montré dans la Fig. Insert the second screw (#7) through the opening of the runner and on the other side into the nylon shoulder washer (#6), as shown in Fig.
Page 4 Assemblage de la barrure Placer la barrure sur le dessous du tabouret et Lock assembly aligner avec les 3 petits trous. Bien positionner la barrure (#3) avec l'angle d'inclinaison ORIENTÉ VERS L'ARRIÈRE et visser à l'aide des trois vis (# 4). Voir Fig. E. IMPORTANT: Placer la barrure tel qu'illustré...
