Este manual es parte inseparable del aparato por lo que debe estar disponible a todos los
usuarios del equipo. Le recomendamos leer atentamente el presente manual y seguir
rigurosamente los procedimientos de uso para obtener las máximas prestaciones y una mayor
duración del mismo.
This manual should be available for all users of these equipments. To get the best results and
a higher duration of this equipment it is advisable to read carefully this manual and follow
the processes of use.
Versión/Version 1; Jul 2017

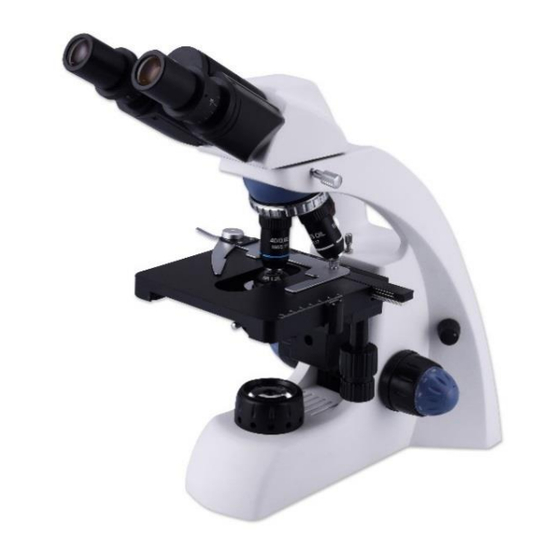

MICROSCOPIOS SERIE P
MICROSCOPES P SERIES
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P Series and is the answer not in the manual?

Questions and answers

Related Manuals for Zuzi P Series

Summary of Contents for Zuzi P Series

  • Page 1 MICROSCOPIOS SERIE P MICROSCOPES P SERIES Este manual es parte inseparable del aparato por lo que debe estar disponible a todos los usuarios del equipo. Le recomendamos leer atentamente el presente manual y seguir rigurosamente los procedimientos de uso para obtener las máximas prestaciones y una mayor duración del mismo.

  • Page 2: Table Of Contents

    ÍNDICE DE CONTENIDOS / INDEX OF CONTENTS Español ……………………………………………………………........3 1. Aplicaciones del instrumento ............... 4 2. Descripción ..................4 3. Especificaciones técnicas ..............6 4. Instalación / puesta en marcha ............7 4.1. Instalación ........................7 4.2 Uso del equipo ........................7 5.
  • Page 3 Gracias por haber adquirido este equipo. Deseamos que disfrute del microscopio y le recomendamos que lo cuide conforme a lo expuesto en este manual. El uso incorrecto o indebido del aparato puede dar lugar a accidentes. Lea el punto de mantenimiento donde se recogen los aspectos de seguridad.

  • Page 4: Aplicaciones Del Instrumento

    1. Aplicaciones del instrumento Los microscopios Zuzi Serie P han sido diseñados para su uso en el ámbito de la biología, bacteriología, histología y patología. También pueden ser utilizados para educación e investigación universitaria. 2. Descripción Los distintos elementos del microscopio se muestran en la siguiente imagen (Figura 1) Figura 1.
  • Page 5 Figura 2 El estativo facilita su transporte y evita que el equipo sea dañado al intentar sostenerlo de otros elementos. Posee un revólver cuádruple invertido con los objetivos inclinados en dirección opuesta al usuario lo que hace que la manipulación de las preparaciones sea más cómoda.

  • Page 6: Especificaciones Técnicas

    El microscopio dispone de baterías recargables (Figura 5) para poder ser utilizado sin conexión a la red eléctrica. Las baterías se recargan al conectar el equipo a la corriente eléctrica. Atención!: No utilizar el equipo con pilas alcalinas para evitar problemas de seguridad. Figura 5 3.

  • Page 7: Instalación / Puesta En Marcha

    Tabla de objetivos Tamaño Apertura Distancia de Espesor del Tipo Aumentos (LxD)(mm) numérica (N.A.) trabajo (mm) cubreobjetos (mm) 28x19 37.5 0.17 43x20 0.25 6.54 0.17 Objetivo 40x (R) 48.25x20 0.65 0.63 0.17 acromático 100x (R)(I) 49x21.5 1.25 0.195 0.17 4. Instalación / puesta en marcha 4.1.
  • Page 8 c. La amplitud del haz de luz que incide sobre la muestra puede regularse mediante la apertura del diafragma. La resolución máxima se obtiene ajustando correctamente dicha apertura. Al cambiar de objetivo y para conseguir una mejor resolución es recomendable retirar el ocular para poder observar el tamaño de apertura del diafragma a través de tubo del ocular.

  • Page 9: Mantenimiento

    5. Mantenimiento a. El microscopio debe instalarse en un lugar seco, limpio, sin vapores ácidos o básicos y en el que no incida la luz solar directamente. b. Condiciones ambientales: la temperatura en interior debe ser entre 0ºC- 40ºC y la humedad relativa como máximo un 85%.

  • Page 10: Resolución De Problemas

    Que el aceite de inmersión sea suficiente y que no contenga burbujas ni impurezas. Que el grosor del portaobjetos, cubreobjetos y medio de montaje no sea demasiado grueso e impida el enfoque a medios y grandes aumentos. Existen unas dimensiones estándar tanto para el portaobjetos como para el cubreobjetos.

  • Page 11: Recomendaciones Prácticas

    Comprobar si la preparación está colocada al revés (el portaobjetos encima del cubreobjetos),y proceder a su correcta colocación si fuese necesario, así como si el cubreobjetos tiene el espesor apropiado (0,17 mm). Recomendaciones prácticas Cuando utilice el objetivo de inmersión debe tener en cuenta las siguientes consideraciones: a) Para utilizar toda la apertura numérica del objetivo de inmersión tanto el objetivo como la preparación estarán inmersos en aceite de inmersión, para ello proceda del siguiente modo: - Enfoque la preparación con un objetivo de pocos aumentos (4x).
  • Page 12 Thank you for choosing this equipment. We sincerely wish that you enjoy the microscope and we highly recommend looking after this equipment according to what is stated in this manual. Read the point of Maintenance where we expose the security notes. Please, bear in mind the following: This manual is inseparable from the microscope so it should be available for all the users of this equipment.

  • Page 13: Application

    1. Application Zuzi microscopes P Series have been designed and developed to be used in different fields of applications as biology, bacteriology, histology or pathology. The can also be used in education and University research. 2. Description The different parts of the microscope are shown on below image (Figure 1) Figure 1.
  • Page 14 Figure 2 The stand makes it easy to carry and avoid damages when trying to hold it by other components. The microscope is provided with a quadruple inverted nosepiece to make changing the sample easier and more comfortable The stage is a double layer mechanical stage with translation coaxial knob and presents a double clamp to hold up to two slides.

  • Page 15: Technical Specifications

    The microscope is provided with rechargeable batteries (Figure 5) to be used without connecting to the power supply. The batteries are charged when the microscope is connected to the electrical power supply. Attention!: do not use the microscope with alkaline batteries to avoid security problems.

  • Page 16: Installation

    Objective chart Numerical Working Coverglass Type Magnification Size (LxD)(mm) aperture (N.A.) distance (mm) thickness (mm) 28x19 37.5 0.17 43x20 0.25 6.54 0.17 Achromatic 40x (R) 48.25x20 0.65 0.63 0.17 objectives 100x (R)(I) 49x21.5 1.25 0.195 0.17 4. Installation 4.2 Instrument installation a.

  • Page 17: Maintenance

    advisable to remove the eyepiece to see the size of the diaphragm aperture through the eyepiece tube. The diaphragm aperture must be adjusted until it is a little smaller than the objective aperture. Note: The diaphragm aperture does not change light intensity; for this use the knob placed at the left side of the base of microscope.

  • Page 18: Causes Of A Defective Image

    b. Environmental conditions: the temperature must be between 0ºC- 40ºC and the relative humidity at maximum of 85%. c. The microscope has been adjusted and inspected strictly before leaving factory; handle it carefully avoiding hits and knocks. d. If there is dust in the lenses blow it with a rubber blower and then clean softly the lens with a soft brush;...

  • Page 19: Troubleshooting

    and cover glasses). Slides and cover glasses should be clean. Check that the slide is properly located and there are not two cover glasses superimposed. Troubleshooting Before sending the microscope back to Technic Technical Assistance Department you should check the following: If the lamp does not switch on: Check it is properly connected to the right current intake.

  • Page 20: Recommendations

    Recommendations When using the oil immersion objective you should notice the following: a) In order to use all the numerical aperture of the oil immerson objective: - Pre-focusing: Focus the sample with the objective with less magnification (4x). - Put a drop of oil immersion on the cover glass. - Rotate the nosepiece, place the immersion objective and arrange the focusing with the fine adjustment knob.
