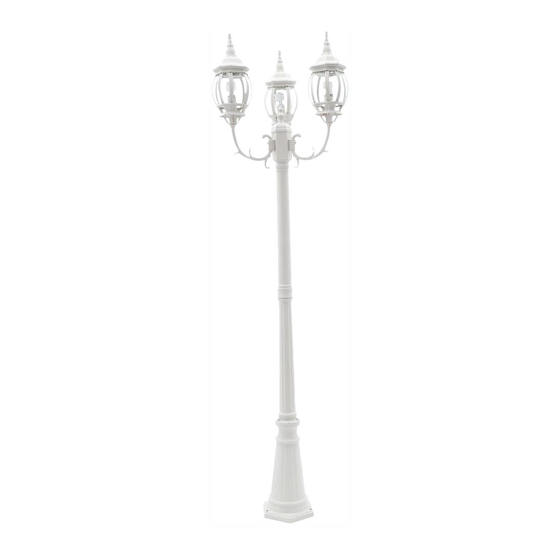

Three-head post lantern
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUCTIONS MANUAL
THREE-HEAD POST LANTERN
HOME DEPOT SKU# 237-830 (UPC# 046335840508)
Page 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 237-830 and is the answer not in the manual?

Questions and answers

Christopher Brown
June 22, 2025

I need wire housing for 237-830

0
Christopher Brown
June 22, 2025

I need wire housing

0

Related Manuals for HAMPTON BAY 237-830

Summary of Contents for HAMPTON BAY 237-830

  • Page 1 INSTRUCTIONS MANUAL THREE-HEAD POST LANTERN HOME DEPOT SKU# 237-830 (UPC# 046335840508) Page 1...
  • Page 2 Thank you for purchasing this Hampton Bay Three-Head Post Lantern. This product has been manufactured with the highest standards of safety and quality. FEATURES: 1. Handsome Black finish with Bent Beveled glass. 2. Solid cast aluminum resists elements. 3. For energy savings this fixture has been engineered to safely use a Self Ballasted Compact Fluorescent Lamp in place of an incandescent lamp.
  • Page 3 Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (237-830) or UPC (046335840508). 3. KEEP your receipt and these Instructions for Proof of Purchase. TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY...
  • Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 1 ea Cover 1 ea Hood Finial (#14) Finial (#26) 1 ea Top Cover (#12) 1 ea Hood (#25) 1 ea Pole (#2) 1 ea Hood Bracket (#24) 1 ea Wire Housing 3 ea Hex Screws (#17) (#5) 3 ea Arm Assembly (#3)
  • Page 5 ASSEMBLY INSTRUCTIONS: 1. Carefully unpack the fixture. Lay out all parts on a clean surface. 2. Feed the Wires (#4) of one Arm Assembly (#3) in through one side hole of the Wire Housing (#5) and through its top opening. Secure each Arm Assembly (#3) to the Wire Housing (#5) using an Acorn Nut (#6), as shown.
  • Page 6 ASSEMBLY INSTRUCTIONS (CONT.): 10. Wrap the Fixture Ground Wire (#15) around the Ground Screw (#21). Tighten the Ground Screw (#21). (Fig. 6) 11. Proceed to the Installation Instructions. 12. Install an incandescent Light Bulb (#22) or a Listed SBCFL (Self-Ballasted Compact Fluorescent Lamp [not provided]) into the socket of each Cage (#23).
  • Page 7 ASSEMBLY: 3. Arm Assembly 4. Wires 6. Acorn 5. Wire Housing Fig. 1 14. Cover Finial 12. Top Cover 9. Wire 13. Threaded 5. Wire Pipe Housing Fig. 2 7. White Extension Wire 8. Black Extension Wire 15. Fixture Ground Wire Page 7...
  • Page 8 ASSEMBLY (CONT.): Fig. 3 17. Hex 2. Pole 16. Base Screws Fig. 4 1. Pole 2. Pole Fig. 5 Wires 20. Pole/Base Assembly 5. Wire Housing 19. Three-Head Lantern Assembly Page 8...
  • Page 9 ASSEMBLY (CONT.): 15. Fixture Fig. 6 Ground Wire 21. Ground Screw 7. White Extension Wire 8. Black Extension Wire 16. Base 26. Hood Finial 22. Light Bulb 25. Hood Fig. 7 Fig. 8 24. Hood Bracket 23. Cage 23. Cage Page 9...

  • Page 10: Installation Instructions

    PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 3 ea Hex Nuts (#38) 3 ea Lock Washers (#37) 1 ea Template (#29) 3 ea Flat Washers (#36) 3 ea Wire Nuts (#9) 3 ea Anchors (#31) INSTALLATION INSTRUCTIONS: 1. Select the desired installation location. Run supply wires from the breaker panel to the desired location and prepare the concrete surface.
  • Page 11 INSTALLATION INSTRUCTIONS (CONT.): 4. Wrap all wire connections with electrical tape for a more secure connection. Note: If you have electrical questions, consult your local electrical code for approved grounding methods. 5. Slide the Base (#16) onto the Anchors (#31). (Fig. 12) 6.

  • Page 12: Installation

    INSTALLATION: 28. Concrete Surface 31. Anchor 30. Hole Fig. 10 27. Wire Fig. 9 Conduit 30. Hole Fig. 11 15. Fixture Ground Wire 7. White Extension Wire 8. Black Extension Wire 9. Wire Nut 34. Black (Hot) Supply Wire 35. Supply Ground Wire 33.
  • Page 13 INSTALLATION (CONT.): Fig. 12 38. Hex Nut 37. Lock Washer 36. Anchor 16. Base 31. Anchor Page 13...

  • Page 14: Troubleshooting

    TROUBLESHOOTING: Possible Cause Corrective Action Lights will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1.
  • Page 15 MANUAL DE INSTRUCCIONES FAROL DE POSTE CON TRES CABEZAS HOME DEPOT SKU# 237-830 (UPC# 046335840508) Page 15...
  • Page 16 PREGUNTAS, PROBLEMAS, PARTES FALTANTES: Antes de regresar el producto a su Home Depot, llame a nuestro Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia el SKU (237-830) o UPC (046335840508). Page 16...
  • Page 17 Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia su SKU (237-830) o UPC (046335840508). 3. CONSERVE su recibo y estas Instrucciones como comprobante de compra.
  • Page 18 PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): 1 Punta para la 1 Punta para la cubierta (#14) capota (#26) 1 Cubierta superior 1 Capota (#25) (#12) 1 Poste (#2) 1 Ménsula para la capota (#24) 1 Carcasa para 3 Tornillos cables (#5)

  • Page 19: Instrucciones De Ensamblaje

    INSTRUCCIONES DE ENSAMBLAJE: 1. Desempaque el luminario con cuidado. Coloque todas las partes sobre una superficie limpia. 2. Pase los cables (#4) de un ensamblaje de brazo (#3) por un agujero lateral de la carcasa para cables (#5) y a través de su abertura superior. Asegure cada ensamblaje de brazo (#3) a la carcasa para cables (#5) utilizando una tuerca ciega (#6), como se muestra (Fig.
  • Page 20 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN): 10. Envuelva el cable a tierra del luminario (#15) alrededor del tornillo de tierra (#21). Apriete el tornillo de tierra (#21) (Fig. 6). 11. Continúe con las Instrucciones de instalación. 12. Instale un foco incandescente (#22) o un foco fluorescente compacto con balasto integrado (SBCFL) [no incluido]) en el portafocos de cada jaula (#23).
  • Page 21 ENSAMBLAJE: 3. Ensamblaje del brazo 4. Cables 6. Tuerca ciega 5. Carcasa para cables Fig. 1 12. Cubierta superior 14. Punta de la cubierta 9. Tuerca para cables 13. Tubo 5. Carcasa roscado para cables Fig. 2 7. Extensión blanca 8.
  • Page 22 ENSAMBLAJE (CONTINUACIÓN): Fig. 3 17. Tornillos 2. Poste 16. Base hexagonales Fig. 4 1. Poste 2. Poste Fig. 5 Cables 20. Ensamblaje de poste/base 5. Carcasa para cables 19. Ensamblaje del farol con tres cabezas Page 22...
  • Page 23 ENSAMBLAJE (CONTINUACIÓN): 15. Cable a Fig. 6 tierra del luminario 21. Tornillo de tierra 7. Extensión blanca 8. Extensión negra 16. Base 26. Punta de la 22. Foco capota 25. Capota Fig. 7 Fig. 8 24. Ménsula de la capota 23.

  • Page 24: Instrucciones De Instalación

    PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se muestran a escala): 3 Tuercas hexagonales (#38) 3 Rondanas de presión (#37) 1 Plantilla (#29) 3 Rondanas planas (#36) 3 Tuercas para cables (#9) 3 Taquetes (#31) INSTRUCCIONES DE INSTALACIÓN: 1. Seleccione el lugar de la instalación. Pase los cables del panel del disyuntor de circuitos al lugar seleccionado y prepare la superficie de concreto.
  • Page 25 INSTRUCCIONES DE INSTALACIÓN (CONTINUACIÓN): 4. Envuelva todas las conexiones de cables con cinta de aislar para una conexión más segura. Nota: Si tiene dudas con las conexiones eléctricas, consulte el código eléctrico de su localidad para los métodos aprobados para las conexiones a tierra.

  • Page 26: Instalación

    INSTALACIÓN: 28. Superficie de concreto 31. Taquete 30. Agujero Fig. 10 27. Conducto Fig. 9 de cables 30. Agujero Fig. 11 15. Cable a tierra del luminario 7. Extensión blanca 8. Extensión negra 34. Cable negro de 9. Tuerca para cables alim.
  • Page 27 INSTALACIÓN (CONTINUACIÓN): 38. Tuerca hexagonal Fig. 12 37. Rondana de presión 36. Taquete 16. Base 31. Taquete Page 27...

  • Page 28: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS: Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. Hay una falla en la conexión de los cables. 3. Verifique los cables. El fusible se funde o el 1.

  • Page 29: Mode D'installation

    MODE D’INSTALLATION LAMPADAIRE À TROIS LUMIÈRES HOME DEPOT UGS Nº 237-830 (CUP Nº 046335840508) Page 29...

  • Page 30: Caractéristiques

    Merci d’avoir acheté ce lampadaire à trois lumières de Hampton Bay. Ce produit a été fabriqué selon les normes de sécurité et de qualité les plus élevées. CARACTÉRISTIQUES : 1. Fini noir avec verre bombé biseauté. 2. Fait d’aluminium moulé robuste et résistant aux intempéries.
  • Page 31 électrique, veuillez communiquer avec notre équipe du service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Vous devez fournir le numéro d’UGS (237-830) ou le CUP (046335840508) à titre de référence. 3. CONSERVEZ votre reçu de caisse et ces instructions comme preuve d’achat.
  • Page 32 PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne sont pas à l’échelle) : 1 faîteau du 3 faîteaux de couvercle (nº capot (nº 26) 1 couvercle (nº 12) 3 capots (nº 25) 1 poteau (nº 2) 3 supports de capot (nº 24) 1 boîtier du filage 3 Vis hexagonales (nº...

  • Page 33: Mode D'assemblage

    MODE D’ASSEMBLAGE : 1. Déballez délicatement le luminaire. Placez toutes les pièces sur une surface propre. 2. Passez les fils (nº 4) d’un des bras (nº 3) par un des trous latéraux du boîtier du filage (nº 5) et faites-les ressortir par l’ouverture du haut du boîtier. Fixez chacun des bras (nº...
  • Page 34 ASSEMBLAGE (suite) : 10. Enroulez le fil de terre du luminaire (nº 15) autour de la vis de terre (nº 21). Serrez la vis de terre (nº 21). (Fig. 6) 11. Avant de poursuivre l’assemblage, consultez les directives concernant l’installation. 12.
  • Page 35 ASSEMBLAGE : 3. Bras 4. Fils 6. Écrou borgne 5. Boîtier du Fig. 1 filage 14. Faîteau du couvercle 12. Couvercle 9. Capuchon de connexion 13. Tige 5. Boîtier filetée du filage Fig. 2 7. Fil d’extension blanc 8. Fil d’extension noir 15.
  • Page 36 ASSEMBLAGE (suite) : Fig. 3 17. Vis 2. Poteau 16. Base hexagonale Fig. 4 1. Poteau 2. Poteau Fig. 5 Fils 20. Poteau et base 5. Boîtier du filage 19. Lanterne à trois lumières Page 36...
  • Page 37 ASSEMBLAGE (suite) : 15. Fil de terre Fig. 6 du luminaire 21. Vis de terre 7. Fil d’extension blanc 8. Fil d’extension noir 16. Base 26. Faîteau du capot 22. Ampoule 25. Capot Fig. 7 Fig. 8 24. Support du capot 23.
  • Page 38 PIÈCES NÉCESSAIRES À L’INSTALLATION (les illustrations ne sont pas à l’échelle) : 3 écrous hexagonaux (nº 38) 3 rondelles d’arrêt (nº 37) 1 gabarit (nº 29) 3 rondelles plates (nº 36) 3 capuchons de connexion (nº 9) 3 ancrages (nº 31) MODE D’INSTALLATION : 1.
  • Page 39 INSTALLATION (suite) : 4. Enroulez toutes les connexions avec du ruban isolant pour plus de sécurité. À noter: si vous avez des questions concernant l’installation électrique, veuillez consulter le code de l’électricité en vigueur dans votre province pour connaître les méthodes de mise à la terre approuvées. 5.
  • Page 40 INSTALLATION : 28. Surface en ciment 31. Ancrage 30. Trou Fig. 10 27. Conduit Fig. 9 de filage 30. Trou Fig. 11 15. Fil de terre du luminaire 7. Fil d’extension blanc 8. Fil d’extension noir 34. Fil d’alimentation noir 9.
  • Page 41 INSTALLATION (suite) : Fig. 12 38. Écrou hexagonal 37. Rondelle d’arrêt 36. Ancrage 16. Base 31. Ancrage Page 41...

  • Page 42: Dépannage

    DÉPANNAGE : Cause possible Solution La lumière ne s'allume pas. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. Le fusible brûle ou le disjoncteur 1.
