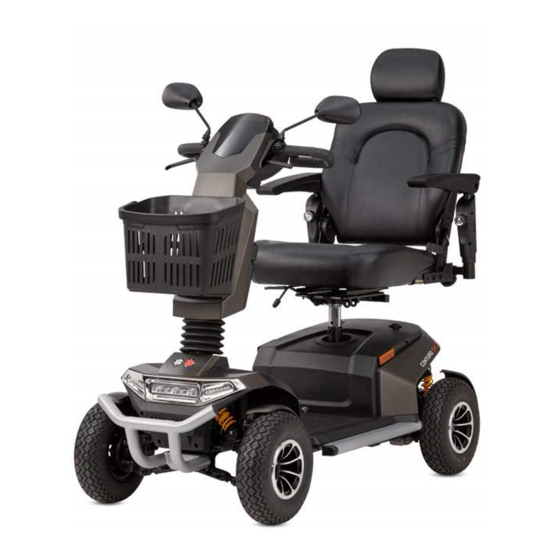

Centuro Scooter
Montageanleitung Stockhalter universal.
Assembly instructions for cane holder universal.
Pos.
1.
2.
qmsbb
Beschreibung / Description

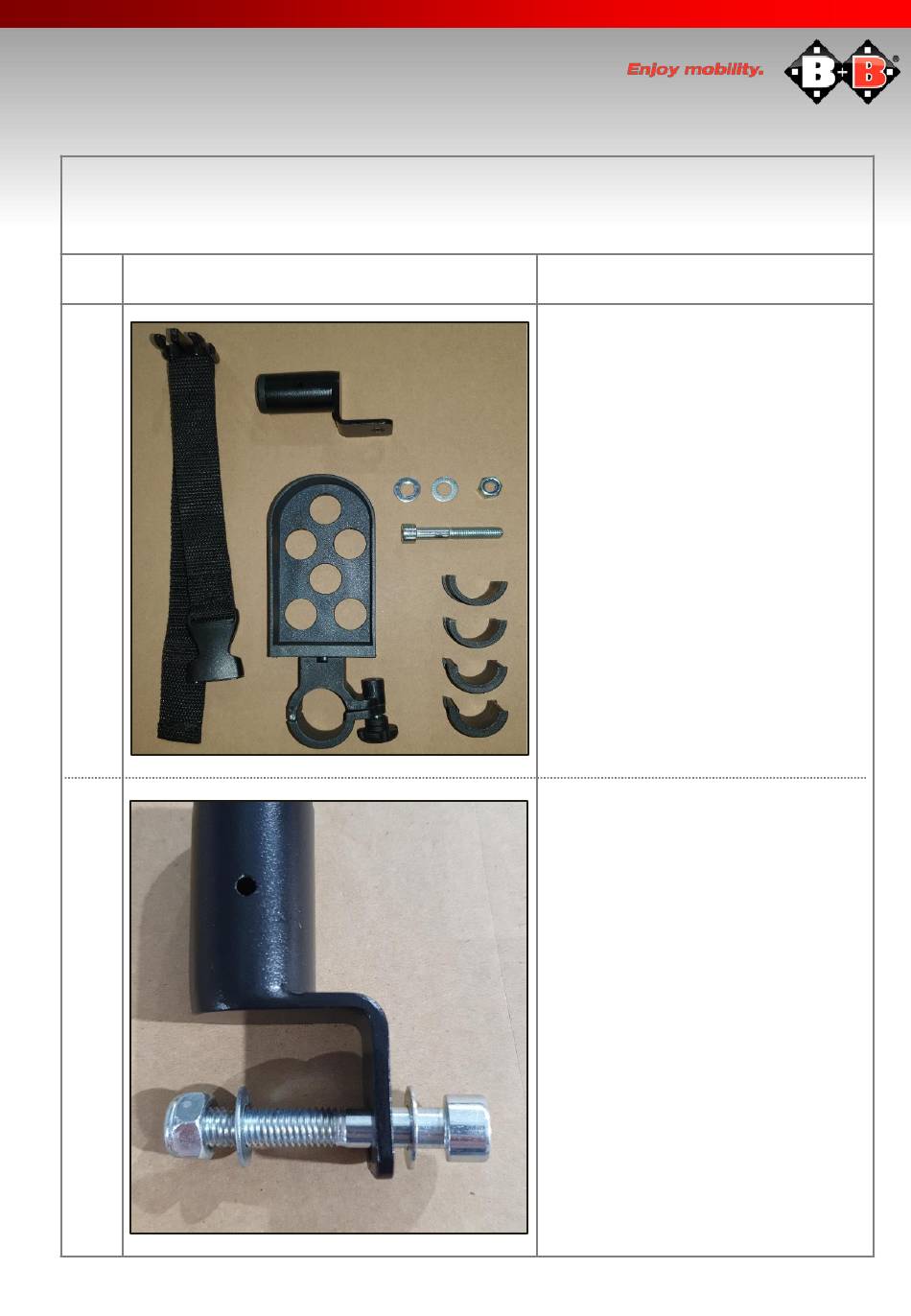

Inhalt:
1x Stockhalter
für 2
Gehstöcke:
1x Stockhalter
4x
Distanzschale
1x Haltegurt
1x Halter für
Stockhalter
1x
Zylinderschraub
e
Innensechskant
M8x50mm
1x Stoppmutter
M8
2x
Unterlegscheibe
8mm
Halter für Stockhalter kann
wahlweise aussen oder
innen am Vierkantrohr des
Sitzes angebracht werden.
The bracket can be
mounted either onthe outer
or the inner side of the
seat's profile.
Scope of
delivery:
1x cane holder
for 2 canes:
1x cane holder
4x distance half
tubes
1x strap
1x cane holder
bracket
1x Allen cheese
head screw
M8x50mm
1x Lock nut M8
2x Washer 8mm
13.07.2021
Advertisement
Table of Contents
Related Manuals for B+B Centuro
Summary of Contents for B+B Centuro
- Page 1 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Inhalt: Scope of delivery: 1x Stockhalter für 2 1x cane holder Gehstöcke: for 2 canes: 1x Stockhalter 1x cane holder 4x distance half Distanzschale tubes...
- Page 2 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Vor dem Schraubenkopf und der Stoppmutter jeweils eine Unterlegscheibe einsetzen. Washers need to be placed before the screw head and the lock nut. Halter für Stockhalter durch das Anziehen der Zylinderschraube fixieren.
- Page 3 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Die Feststellschraube zwischen der Führung und dem Stockhalter anziehen. Tighten the fixing screw between the clamp and the cane holder. Die zwei kleineren Distanzschalen in die Führung des Stockhalters...
- Page 4 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Den Stockhalter an die zuvor angebrachte Halterung anbringen. Dazu die Spannvorrichtung um die Halterung legen, festspannen und anschrauben. Mount the cane holder on the bracket. Press the clamp shells together and tighten the screw.
- Page 5 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Den Haltegurt an der Kopfstütze anbringen. Mount the strap on the headrest. Bis zu zwei Gehstöcke in die Halterung stellen und den Haltegurt festziehen. Place up to two canes in the cane holder and tighten strap.
- Page 6 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Wenn zusätzlich zum Stockhalter ein Halter für Zubehör montiert ist, muss die Halterung für den Stockhalter innen am Vierkantrohr montiert werden. If a accessories bracket is...
- Page 7 Centuro Scooter Montageanleitung Stockhalter universal. Assembly instructions for cane holder universal. Beschreibung / Description Pos. Stockhalter an die Halterung anbringen und in die gewünschte Position bringen. Mount the cane holder on the bracket and rotate it in the wished posion.
