ÉTAPE 5
1. Placer le cadre de garniture sur le four à
micro-ondes.
Note importante : Orienter le cadre de telle
manière que les lames de la claire-voie
soient inclinées vers l´avant. (Voir la
figure-détail A)
2. Vérifier que les pièces de garniture sont
d´aplomb et centrées par rapport au four à
micro-ondes. Marquer le centre de quatre
trous, à travers les trous de montage des
pièces de garniture.
NOTE: Centrer le cadre de garniture par
rapport aux quatre côtés.
3. Retirer les pièces de garniture et percer
quatre avant-trous (avec un foret de 7/64
o
po ou n
35)
4. Fixer le cadre de garniture avec quatre vis
de 1 po. Veiller a respecter l´orientation
correcte indiquée ci-dessus.
ÉTAPE 6
1. L´ensemble de garniture est maintenant
complétement installé. Remettre à l´intérieur
de four tous les articles qui en ont été enlevés.
2. Conserver ces instructions d´installation pour
utilisation ultérieure.

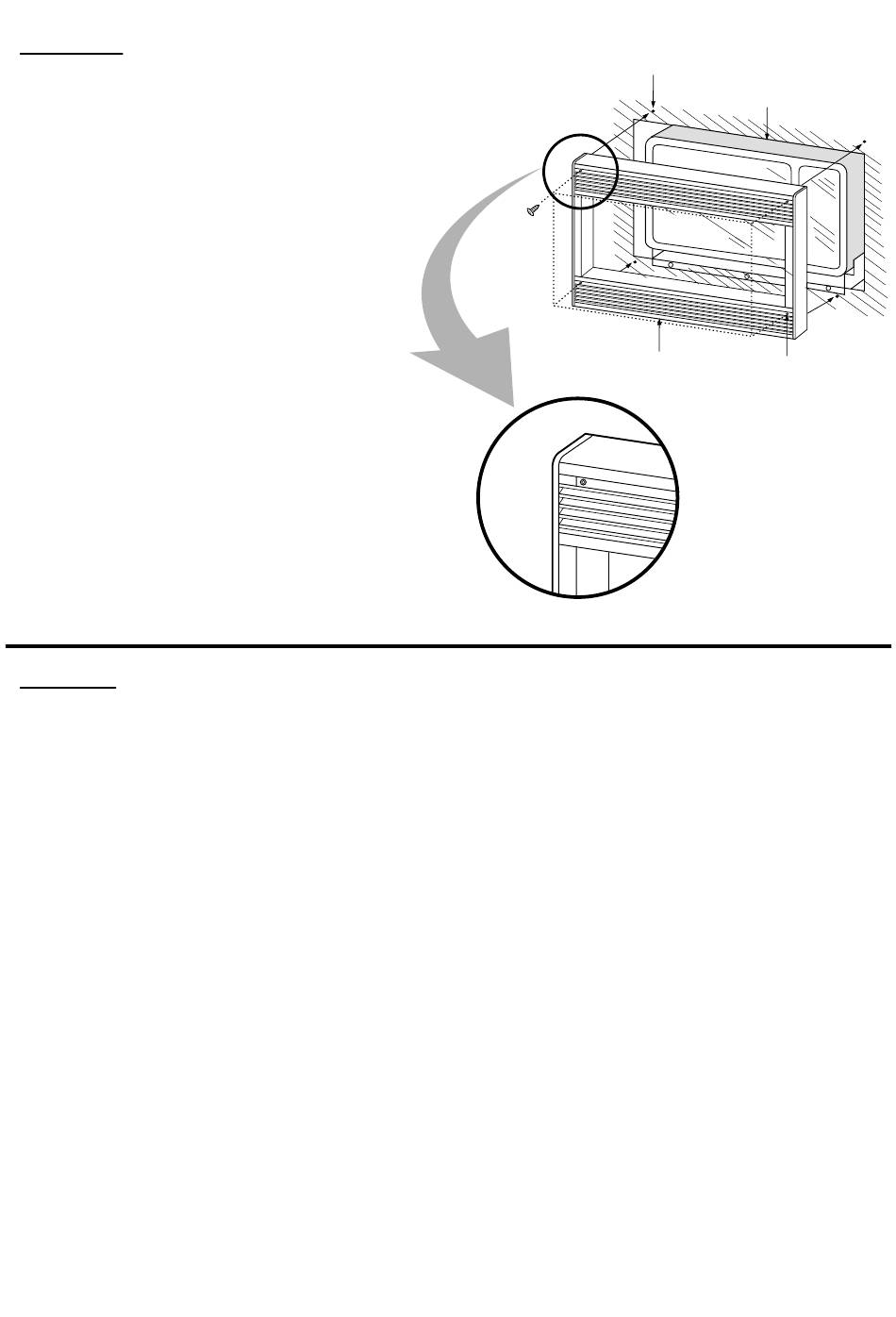

Avant-trou
"A"
Vis 1 po
Pièce de garniture
Voir la figure-détail A
Ouverture de
la cavité
Trou de
montage
