T E C H N O L O G Y
DE Beipackzettel / EN Instruction leaflet
DE Einstellvorrichtung ABIROB W600

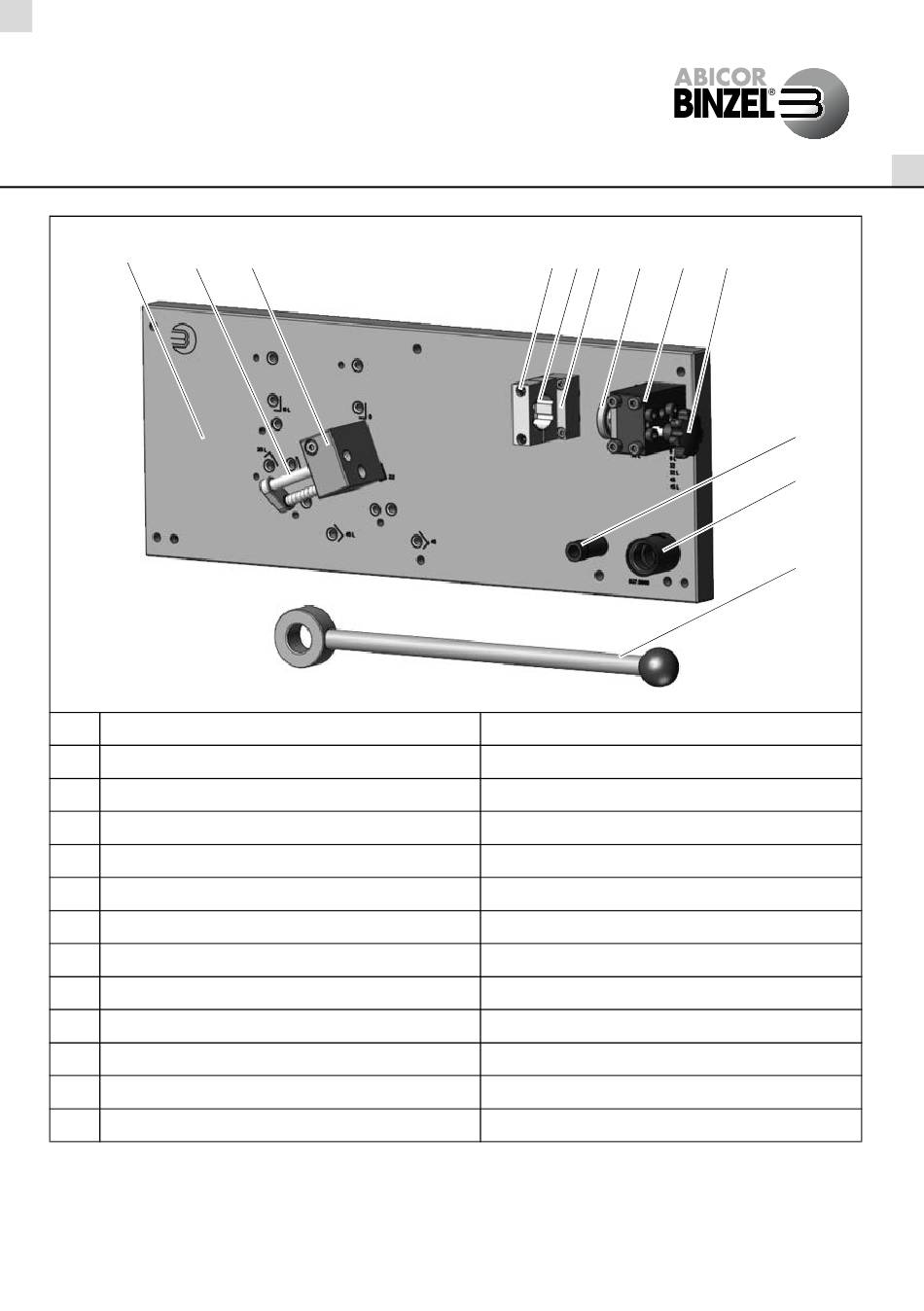

EN Alignment Jig ABIROB W600
A
B
DE
A
Grundplatte
B
Prüfdorn
C
Prüfaufnahme
D
2x Zylinderschraube M6x50
E
Klemme
F
Aufnahmeblock
G
Adapter ABIROB W
H
Einspannkörper
I
Sterngriff M8
J
Messhülse
K
Richthülse
L
Hebel
BEI.0383.0 • 2021-08-17
F O R
T H E
C
W E L D E R ´ S
D E F
G
EN
Base plate
Test mandrel
Testing pick-up
2× cylinder head screws M6x50
Clamp
Locating block
Adapter ABIROB W
Clamping body
Star handle M8
Gaging sleeve
Setting sleeve
Lever
W O R L D .
www.binzel-abicor.com
H
I
J
K
L
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Abicor Binzel ABIROB W600
Summary of Contents for Abicor Binzel ABIROB W600
- Page 1 T H E W E L D E R ´ S W O R L D . DE Beipackzettel / EN Instruction leaflet DE Einstellvorrichtung ABIROB W600 EN Alignment Jig ABIROB W600 www.binzel-abicor.com D E F Grundplatte Base plate Prüfdorn Test mandrel Prüfaufnahme...
- Page 2 1 Schweißbrenner vorbereiten ABIROB W600 1 Schweißbrenner vorbereiten 1 Gasdüse, Stromdüse, Düsenstock und Gasverteiler demontieren. 2 Richthülse und Messhülse auf Schweißbrenner schrauben. 2 Einstellvorrichtung vorbereiten 1 2× Zylinderschrauben M6×50 mit Innensechskantschlüssel SW5 lösen und entfernen. 2 Klemme von Aufnahmeblock öffnen.
- Page 3 ABIROB W600 3 Schweißbrenner in Einstellvorrichtung einspannen 3 Schweißbrenner in Einstellvorrichtung einspannen 1 Schweißbrenner einlegen, am Adapter des Einspannkörpers anschrauben und mit Sterngriffschraube positionieren. 2 Klemme von Aufnahmeblock schließen. 3 2× Zylinderschrauben M6×50 mit Innensechskantschlüssel SW5 und max. Anzugsdrehmoment 8 Nm montieren.
- Page 4 1 Preparing the welding torch ABIROB W600 1 Preparing the welding torch 1 Disassemble the gas nozzle, contact tip, tip adapter and gas diffuser. 2 Screw the gaging sleeve and setting sleeve onto the welding torch. 2 Preparing the alignment jig 1 Loosen and remove 2 cylinder head screws M6×50 with the AF5 Allen key.
- Page 5 ABIROB W600 3 Clamping the welding torch in the alignment jig 3 Clamping the welding torch in the alignment jig 1 Insert the welding torch, screw it onto the adapter of the clamping body and position with the star handle screw.
- Page 6 Notizen/Notes ABIROB W600 Notizen/Notes BEI.0383.0 • 2021-08-17...
- Page 7 ABIROB W600 Notizen/Notes Notizen/Notes BEI.0383.0 • 2021-08-17...
- Page 8 T H E W E L D E R ´ S W O R L D . Importer UK: ABICOR BINZEL (UK) ltd. Binzel House, Mill Lane, Winwick Quay Warrington WA2 8UA • UK T +44-1925-65 39 44 F +44-1925- 65 48 6 info@binzel-abicor.co.uk...
