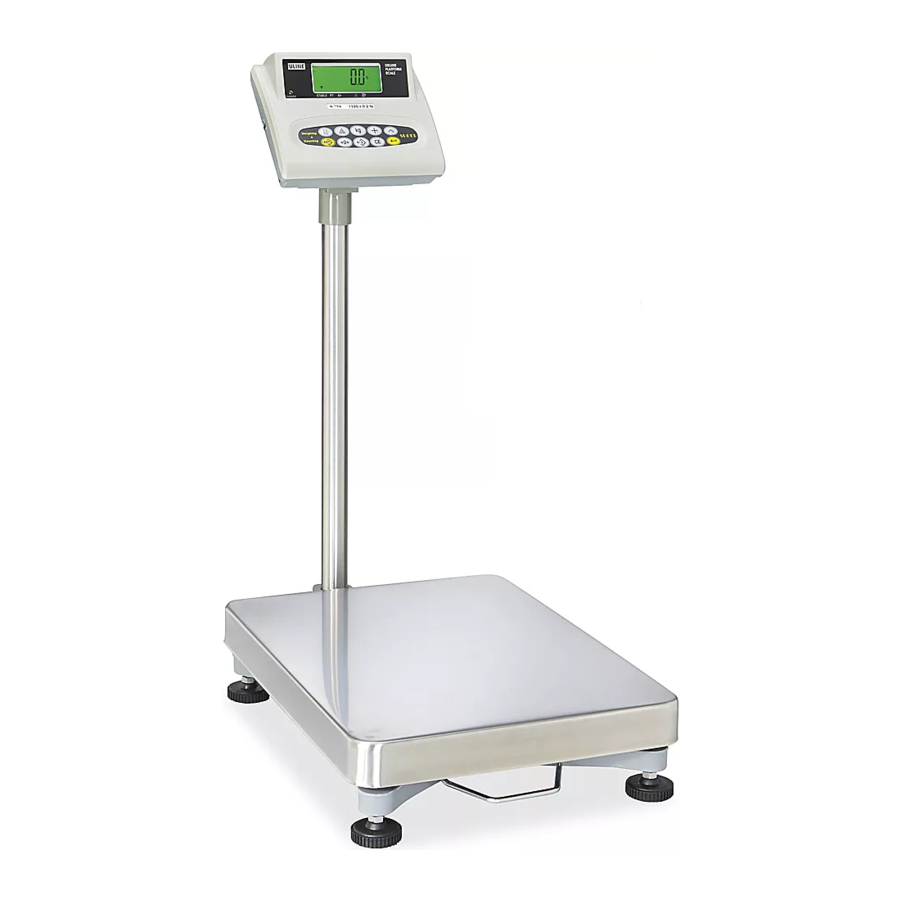

Industrial platform scale
Hide thumbs Also See for H-670:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

H-670, H-747
H-794, H-4593
INDUSTRIAL PLATFORM
SCALE
TOOLS NEEDED
Allen Wrench
10 mm
(Included)
Box Wrench
AC Adapter
1. Remove scale parts from packaging.
2. Lift the scale pan off the platform base.
3. Remove the four styrofoam blocks from the platform
base. (See Figure 1)
4. Replace the scale pan.
PAGE 1 OF 12
1-800-295-5510
uline.com
Support
Tower
Bracket
ASSEMBLY
PARTS
Platform Base
Figure 1
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Display Indicator
0421 IH-670

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-670 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line H-670

Summary of Contents for U-Line H-670

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-670, H-747 1-800-295-5510 H-794, H-4593 uline.com INDUSTRIAL PLATFORM SCALE TOOLS NEEDED Allen Wrench 10 mm (Included) Box Wrench PARTS Display Indicator AC Adapter Support Tower Platform Base Bracket ASSEMBLY 1.
  • Page 2 ASSEMBLY CONTINUED 5. Place the scale on the stable, level surface on which 9. Feed the data cable through the support bracket by it is intended to be used. unscrewing the knob and pulling the support bracket pieces apart. (See Figure 5) 6.

  • Page 3: Counting Function

    STABLE provide an accurate count reading. 7. Remove all parts from the scale. 8. For the H-670 and H-4593: Press the UNITS key (8) to return to the weight display screen. (See Figure 8) 9. For the H-747 and H-794: H-747 &...

  • Page 4: Calibration Instructions

    CALIBRATION INSTRUCTIONS NOTE: Scale can only be accurately calibrated using standard calibrated scale weights. Using non-calibrated weights may result in inaccurate scale calibration. Nothing should be on the scale and scale should be level. ACTIVATE WEIGHT CALIBRATION MODE • Switch the mini jumper SWA1 to "ADJ" position. Adjust is down; Lock is up. The switch is located under a panel on the right side of the keypad housing.

  • Page 5: Herramientas Necesarias

    H-670, H-747 800-295-5510 H-794, H-4593 uline.mx BÁSCULA INDUSTRIAL DE PISO CON PLATAFORMA HERRAMIENTAS NECESARIAS Llave Allen Llave de Estrella (Incluida) Plana de 10 mm PARTES Pantalla Indicadora Adaptador Soporte de Torre Base de la Plataforma Respaldo ENSAMBLE 1. Saque las partes de la báscula del paquete.
  • Page 6 CONTINUACIÓN DE ENSAMBLE 5. Coloque la báscula sobre la superficie estable y 9. Introduzca el cable de datos a través del soporte de nivelada en la que planea utilizarla. respaldo desatornillando la perilla y separando las piezas del Soporte de Respaldo. (Vea Diagrama 5) 6.
  • Page 7 Esto le brindará una lectura precisa del conteo. 7. Retire todas las partes de la báscula. 8. Para H-670 y H-4593: Presione la tecla UNITS (8) para regresar a la pantalla indicadora de peso. H-747 y H-794...
  • Page 8 INSTRUCCIONES PARA LA CALIBRACIÓN NOTA: La báscula solo puede calibrarse adecuadamente utilizando pesas para básculas calibradas estándar. Usar pesas no calibradas podría ocasionar una calibración incorrecta de la báscula. No debe haber nada sobre la báscula y la báscula debe estar nivelada. ACTIVAR EL MODO DE CALIBRACIÓN DE PESO •...

  • Page 9: Outils Requis

    H-670, H-747 1-800-295-5510 H-794, H-4593 uline.ca BALANCE À PLATEFORME INDUSTRIELLE OUTILS REQUIS Clé Allen Clé à douille (comprise) de 10 mm PIÈCES Indicateur d'affichage Adaptateur Ferrure Tour Base de la c.a. de support plateforme MONTAGE 1. Retirez les pièces de la balance de l'emballage.
  • Page 10 MONTAGE SUITE 5. Placez la balance sur la surface plane et stable où 9. Faites passer le câble de données à travers la ferrure elle sera utilisée. de support en dévissant le bouton et en séparant les pièces de la ferrure de support. (Voir Figure 5) 6.

  • Page 11: Guide De Référence Rapide

    6. Placez le nombre de pièces voulu sur la balance. Cela assurera une lecture précise. 7. Retirez toutes les pièces de la balance. 8. Pour les modèles H-670 H-747 & H-794 et H-4593 : Appuyez sur la Figure 8 touche UNITS (8) pour revenir à...
  • Page 12 INSTRUCTIONS D'ÉTALONNAGE REMARQUE : La balance peut seulement être étalonnée de manière précise en utilisant des poids d'étalonnage réguliers pour balance. L'utilisation de poids qui ne sont pas étalonnés peut entraîner un étalonnage inexact. La balance doit être libre d'objets et elle doit être de niveau. ACTIVEZ LE MODE D'ÉTALONNAGE DU POIDS •...

This manual is also suitable for:

H-747H-794H-4593
