Summary of Contents for V7 UDDS

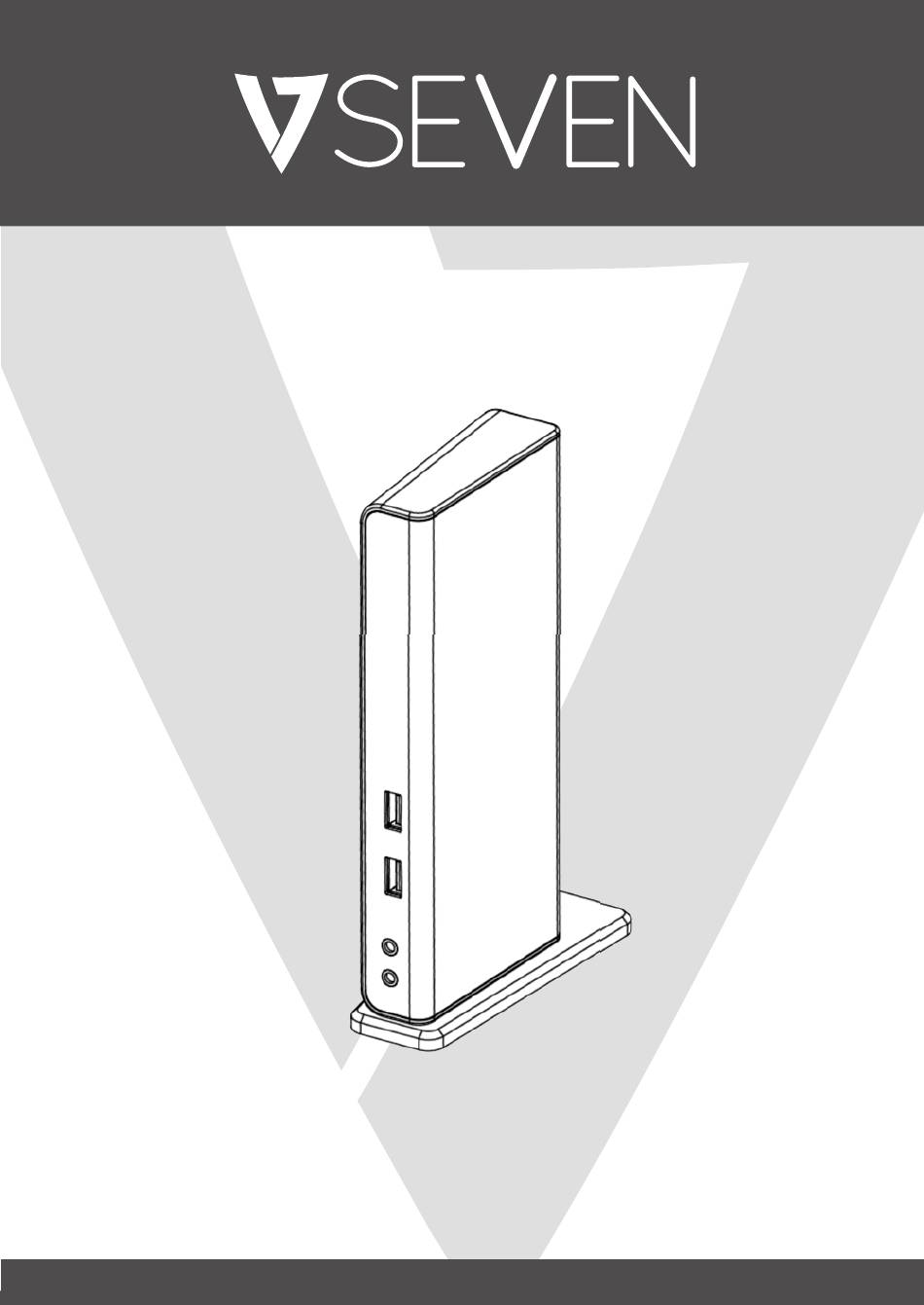

  • Page 1 UDDS www.v7world.com...
  • Page 2 INTRO Copyright This document contains proprietary information protected by copyright. All rights reserved. No part of this manual may be reproduced by any mechanical, electronic or other means, in any form, without prior written permission of the manufacturer. Trademarks All trademarks and registered trademarks are the property of their respective owners or companies.
  • Page 3 IMPORTANT • Check www.v7world.com for the latest downloads for this product • Confirm that you are connecting the Docking Station with the supplied USB cable to the fastest USB port available on your computer (USB-C or USB 3.0 or greater) •...

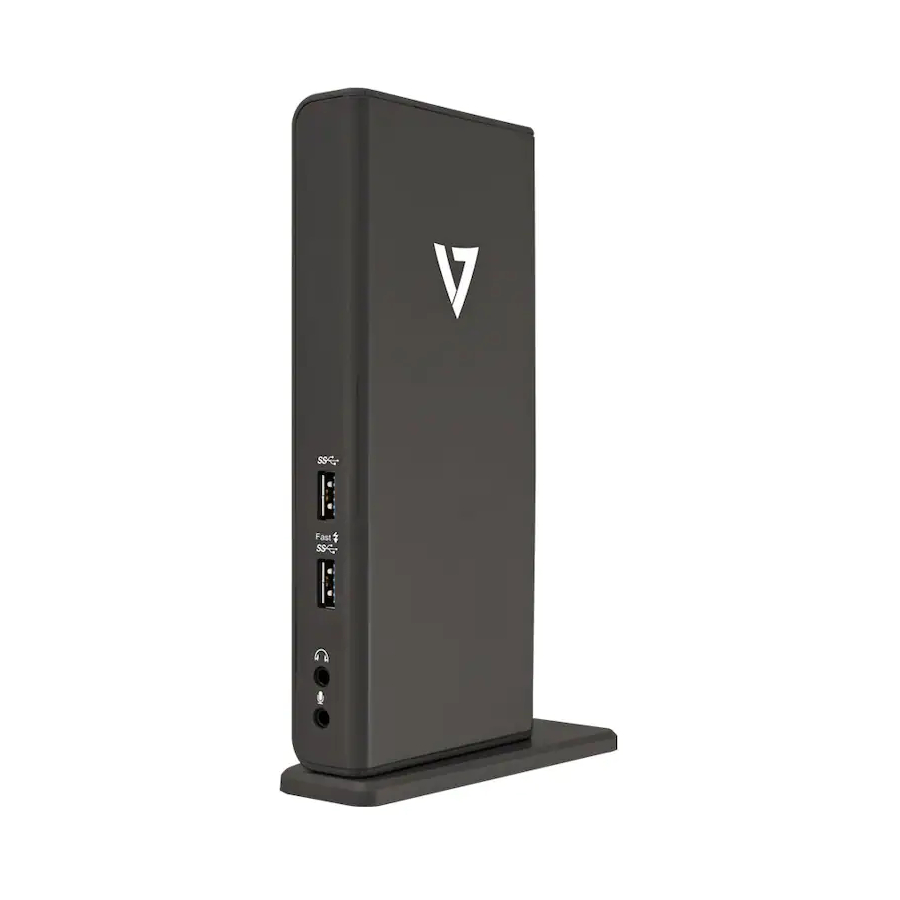

  • Page 4 OVERVIEW FRONT Item Description 1 USB 3.0 Port Connect to USB 3.0 devices 2 USB 3.0 Port Connect to USB 3.0 devices With BC 1.2 charging 3 Speaker Jack Connect to speaker or earphone 4 MIC Jack Connect to microphone...
  • Page 5 OVERVIEW BACK Item Description 5 USB 2.0 Ports Connect to USB 2.0 devices RJ45 Port Connect to Ethernet. 7 DVI Connector Connect to a DVI monitor or projector HDMI connector Connect to a HDMI monitor or projector 9 USB 3.0 port Connect to computer (Type B) 10 Power jack...

  • Page 6: Specification

    SPECIFICATION Host Interface USB 3.0 Connector HDMI 30pin Female DVI-D 30pin Female 4 x USB 3.0 Type A 2 x USB 3.0 Type A with BC 1.2 Charge 3.5mm Stereo Mini-Jack RJ45 Connector DC Power Jack Video resolution One Display HDMI: 2560 x 1440 @ 50 Hz One Display DVI: 2048 x 1152 @ 60 Hz Dual Display: 2048 x 1152 @ 60Hz Supported Colors...
  • Page 7 EINFÜHRUNG Copyright Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden. Trademarks Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.
  • Page 8 WICHTIG: • Informieren Sie sich auf www.v7world.com über die neuesten Updates für dieses Produkt. • Die Dockingstation muss mit dem mitgelieferten USB- Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden (USB-C, USB 3.0 oder höher). • Verwenden Sie nur das mitgelieferte Netzteil. •...
  • Page 9 ÜBERSICHT VORDERSEITE Anschluss Beschreibung 1 USB 3.0 Anschluss an USB 3.0-Geräte Anschluss an USB 3.0-Geräte 2 USB 3.0 Mit BC 1.2 Ladeport Anschluss an Lautsprecher 3 Lautsprecher oder Kopfhörer Anschluss an Lautsprecher 4 Mikrofon oder Kopfhörer...
  • Page 10 ÜBERSICHT RÜCKSEITE Anschluss Beschreibung 5 USB 2.0 Anschluss an USB 2.0-Geräte 6 RJ45 Ethernetanschluss Anschluss an einen 7 DVI DVI-Bildschirm oder Projektor Anschluss an einen 8 HDMI HDMI-Bildschirm oder -Projektor 9 USB 3.0 (Type B) Anschluss an einen Computer Anschluss an den Netzadapter 10 Strombuchse...

  • Page 11: Technische Daten

    TECHNISCHE DATEN Host-Schnittstelle USB 3.0 Anschluss 30pin HDMI-Buchse 30pin DVI-D-Buchse 4x USB 3.0 Type A 2x USB 3.0 Type A mit BC 1.2-Ladefunktion 3,5-mm Stereo-Minibuchse RJ45 DC-Strombuchse Videoauflösung Ein Bildschirm HDMI: 2560 x 1440 @ 50 Hz Ein Bildschirm DVI: 2048 x 1152 @ 60 Hz Zwei Bildschirme: 2048 x 1152 @ 60 Hz Unterstützte Farben 16 Bit und 32 Bit...
  • Page 12 INTRODUCCIÓN Copyright Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante. Marcas comerciales Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.
  • Page 13 IMPORTANTE • Visite www.v7world.com para ver las descargas más recientes de este producto. • Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador (USB-C o USB 3.0 o superior). •...

  • Page 14: Descripción General

    DESCRIPCIÓN GENERAL PARTE DELANTERA Elemento Descripción Conexión a dispositivos USB 3.0 1 Puerto USB 3.0 Conexión a dispositivos USB 3.0 2 Puerto USB 3.0 Con carga BC 1.2 Conexión a altavoz o auriculares 3 Conector de altavoz 4 Conector de Conexión a micrófono micrófono...
  • Page 15 DESCRIPCIÓN GENERAL PARTE TRASERA Elemento Descripción Conexión a dispositivos USB 2.0 5 Puertos USB 2.0 Conexión a Ethernet 6 Puerto RJ45 Conexión a un proyector o 7 Conector DVI monitor DVI Conexión a un proyector o 8 Conector HDMI monitor HDMI 9 Puerto USB-B 3.0 Conexión a un ordenador 10 Conector de...

  • Page 16: Especificaciones

    ESPECIFICACIONES Interfaz host USB 3.0 Conector Conector hembra de 30 contactos HDMI Conector hembra de 30 contactos DVI-D 4 puertos USB-A 3.0 2 puertos USB-A 3.0 con carga BC 1.2 Miniconector estéreo de 3,5 mm Conector RJ45 Conector de alimentación CC Resolución de vídeo Una pantalla HDMI: 2560 x 1440 a 50 Hz Una pantalla DVI: 2048 x 1152 a 60 Hz...
  • Page 17 INTRODUCTION Droit d’auteur Ce document contient des informations protégées par le droit d’auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l’autorisation écrite au préalable du fabricant. Marques Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.
  • Page 18 IMPORTANT • Rendez-vous sur www.v7world.com pour obtenir les derniers téléchargements pour ce produit. • Assurez-vous de connecter la station d’accueil à l’aide du câble USB fourni au port USB le plus rapide de votre PC (USB-C, USB 3.0 ou supérieur). •...
  • Page 19 APERÇU AVANT Élément Description Connexion aux périphériques USB 3.0 1 Port USB 3.0 Connexion aux périphériques USB 3.0 2 Port USB 3.0 Avec chargement BC 1.2 Connexion à un haut-parleur ou 3 Prise jack pour un casque haut-parleur 4 Prise jack pour Connexion à...
  • Page 20 APERÇU ARRIÈRE Élément Description 5 Ports USB 2.0 Connexion aux périphériques USB 2.0 6 Port RJ45 Connexion à une prise Ethernet Connexion à un projecteur ou 7 Connecteur DVI un moniteur DVI 8 Connecteur HDMI Connexion à un projecteur ou un moniteur HDMI 9 Port USB 3.0 (type B) Connexion à...

  • Page 21: Spécifications

    SPÉCIFICATIONS Interface hôte USB 3.0 Connecteur HDMI femelle 30 broches DVI-D femelle 30 broches 4 USB 3.0 type A 2 USB 3.0 type A avec chargement BC 1.2 Mini-Jack Stéréo 3,5 mm Connecteur RJ45 Prise jack d’alimentation Courant continu Résolution vidéo 1 écran HDMI : 2560 x 1440 à...
  • Page 22 INTRODUZIONE Copyright Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore. Marchi Tutti i marchi e i marchi registrati sono di proprietà...
  • Page 23 IMPORTANTE • Consultare www.v7world.com per le ultime versioni disponibili per il download di questo prodotto • Verificare di aver collegato l'alloggiamento di espansione con il cavo USB fornito alla porta USB più veloce disponibile sul computer (USB-C, USB 3.0 o più veloce) •...

  • Page 24: Lato Anteriore

    PANORAMICA LATO ANTERIORE Elemento Descrizione Collegamento a dispositivi USB 3.0 1 Porta USB 3.0 Collegamento a dispositivi USB 3.0 2 Porta USB 3.0 Con ricarica BC 1.2 Collegamento ad altoparlanti 3 Jack per e cuffie altoparlanti 4 Jack per Collegamento a microfono microfono...
  • Page 25 PANORAMICA INDIETRO Elemento Descrizione 5 Porte USB 2.0 Collegamento a dispositivi USB 2.0 6 Porta RJ45 Collegamento a Ethernet Collegamento a un monitor o 7 Connettore DVI proiettore DVI Collegamento a un monitor o 8 Connettore HDMI proiettore HDMI 9 Porta USB 3.0 Collegamento al computer (Type B) Collegamento all'alimentazione...

  • Page 26: Specifiche Tecniche

    SPECIFICHE TECNICHE Interfaccia host USB 3.0 Connettore HDMI femmina a 30 pin DVI-D femmina a 30 pin 4 USB 3.0 Type-A 2 USB 3.0 Type A con ricarica BC 1.2 Mini-jack stereo da 3,5 mm Connettore RJ45 Jack dell'alimentazione CC Risoluzione video Uno schermo HDMI: 2560 x 1440 @ 50 Hz Uno schermo DVI: 2048 x 1152 @ 60 Hz...
