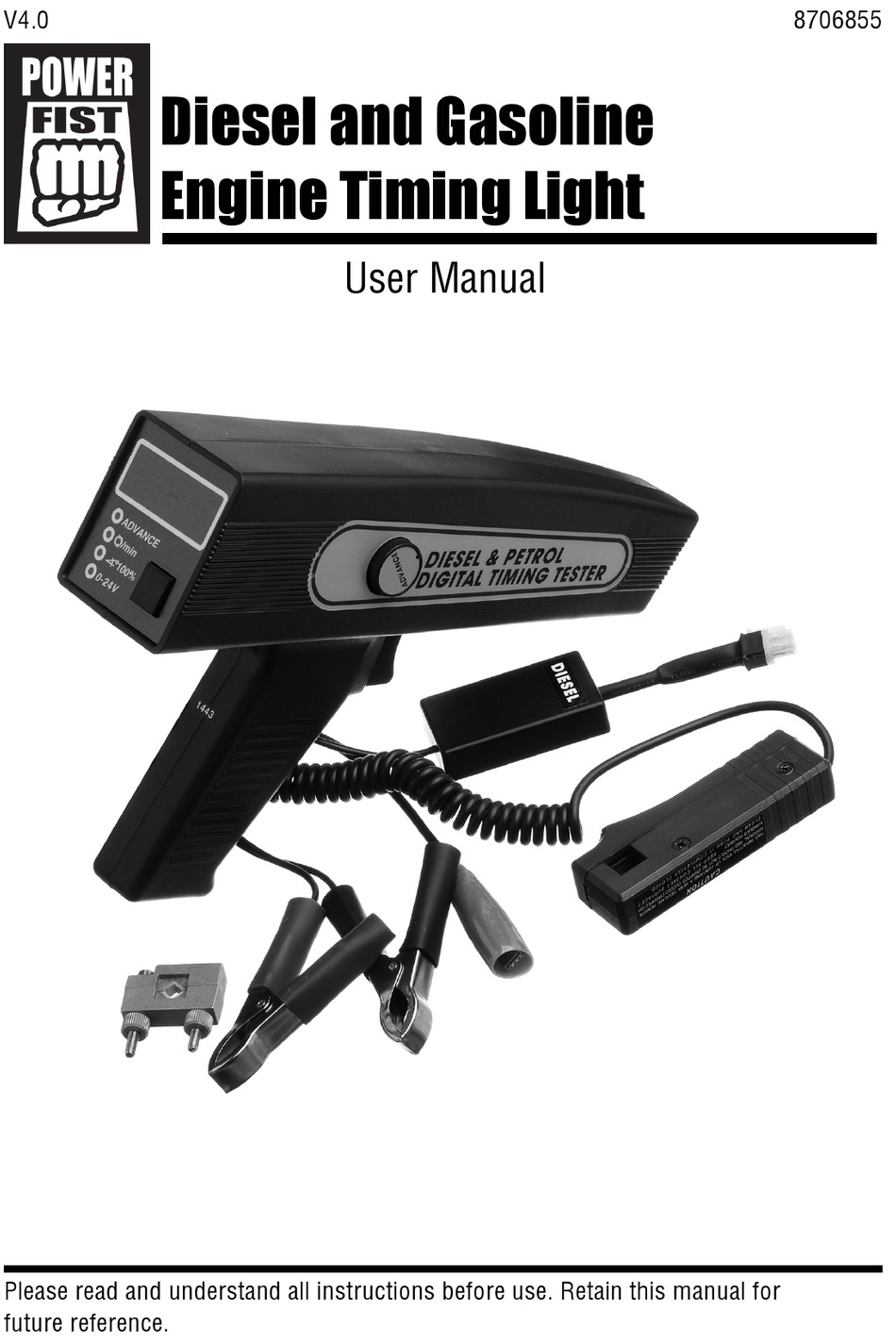

V4.0
Diesel and Gasoline
Engine Timing Light
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8706855

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8706855 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8706855

Summary of Contents for Power Fist 8706855

  • Page 1 V4.0 8706855 Diesel and Gasoline Engine Timing Light User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8706855 Diesel and Gasoline Engine Timing Light V4.0 Diesel and Gasoline Engine Timing Light SPECIFICATIONS Voltage Rating 12V DC Speed Rating 10,000 RPM Adjust Ignition 0 to 60° Number of Cylinders 4, 6, 8 Operating Temperature 32 to 104°F (0 to 40°C )

  • Page 3: Hazard Definitions

    V4.0 Diesel and Gasoline Engine Timing Light 8706855 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.

  • Page 4: Personal Precautions

    8706855 Diesel and Gasoline Engine Timing Light V4.0 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Do not wear gloves when operating a tool that can snag the material and pull the hand into the tool.

  • Page 5: Carbon Monoxide Poisoning

    V4.0 Diesel and Gasoline Engine Timing Light 8706855 CARBON MONOXIDE POISONING DANGER! Never operate a gas engine indoors or in a confined space as the exhaust contains carbon monoxide gas. Inhalation of carbon monoxide gas can lead to illness or death. The area must be well ventilated. Opening windows and doors is not enough to ventilate an area.

  • Page 6: Operation

    8706855 Diesel and Gasoline Engine Timing Light V4.0 IDENTIFICATION KEY Fig. 1 Timing Light Gun D3 Sensor Connector Inductive Lead Adjustable Nuts D4 Test Clip (Green) Inductive Clamp Sensor Lead with Advance Converter Box Battery Cable E1 Clip for Injector Fuel...

  • Page 7: General Operating Procedure

    V4.0 Diesel and Gasoline Engine Timing Light 8706855 maximum efficiency from the ignition, while some vehicles equipped with emission control devices will have a retarded ignition to reduce pollution. Adjusting the ignition distributor will change the engine timing. Timing marks may be found on the engine vibration damper or the fan pulley at the lower front part of the engine.
  • Page 8 8706855 Diesel and Gasoline Engine Timing Light V4.0 Push the lead (E or F) connector into the sensor connector (D3). Connect the tool’s black negative clamp (-) to the negative battery terminal and the red positive clamp (+) to the battery’s positive terminal (see Fig.
  • Page 9 V4.0 Diesel and Gasoline Engine Timing Light 8706855 Connect the conductive lead. The pointer will align with the timing mark or align with the correct degree number if the idle is set correctly. Advance the timing when the timing mark is above (to the left) of the pointer or the degree number is less than the manufacturer’s recommendation.
  • Page 10 8706855 Diesel and Gasoline Engine Timing Light V4.0 TESTING CENTRIFUGAL ADVANCE The centrifugal advance tests if the distributor’s mechanical mechanism will cause each piston’s spark plug to fire earlier as the engine’s RPM increases. Connect the conductive lead. Speed the engine up slowly and watch the timing mark.
  • Page 11 V4.0 Diesel and Gasoline Engine Timing Light 8706855 Connect the green test clip (D4) to the ignition coil’s terminal 1 (Fig. 3-1). Start the engine and let it run at idling speed. Read the dwell angle reading in % from the LCD and compare it with the verhicle manufacturer's recommendations.Refer to...
  • Page 12 8706855 Diesel and Gasoline Engine Timing Light V4.0 VOLTMETER The voltmeter can be used to check the battery voltage and the supply voltage to various electronic devices. STARTING CURRENT LOAD Testing of battery voltage under starting current load. Disconnect terminal 1 on the ignition by removing the wire.

  • Page 13: Care And Maintenance

    V4.0 Diesel and Gasoline Engine Timing Light 8706855 Push the Sensor Lead with Converter Box (E) into the sensor connector (D3). Clean a straight section of piston 1’s fuel injector pipe (Fig. 4-1). Choose a spot as close as possible to the pump.

  • Page 14: Troubleshooting

    8706855 Diesel and Gasoline Engine Timing Light V4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 15 V4.0 Diesel and Gasoline Engine Timing Light 8706855 APPENDIX A Visit www.princessauto.com for more information...
  • Page 16 8706855 Diesel and Gasoline Engine Timing Light V4.0 APPENDIX A ADMISSIBLE VOLTAGE DROP Type of lead Admissible voltage Admissible voltage in in Insulated CU lead drop in the entire circuit Lamp leads from light switch 0.1V 0.6V Terminal 30 to lights < 15 W or...
  • Page 17 V4.0 Diesel and Gasoline Engine Timing Light 8706855 Visit www.princessauto.com for more information...
  • Page 18 8706855 Diesel and Gasoline Engine Timing Light V4.0 For technical questions call 1-800-665-8685...
  • Page 19 V 4,0 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 20: Spécifications

    8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence SPÉCIFICATIONS Tension nominale 12 V c.c. Vitesse nominale 10 000 tr/min Régler l’allumage 0 à 60 °...

  • Page 21: Aire De Travail

    V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.

  • Page 22: Équipement De Protection Personnelle

    8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
  • Page 23 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 Immobilisez le véhicule. Mettez la transmission en position de stationnement, serrez le frein de stationnement et calez les roues. Le moteur et le système d’échappement deviennent très chauds pendant le fonctionnement.
  • Page 24 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 GUIDE D’IDENTIFICATION fig. 1 Fil inductif Pistolet D3 Connecteur de capteur stroboscopique D4 Attache d’essai (verte) G ACL Écrous réglables Fil du capteur avec H Avance à l'allumage Bride inductive boîte de conversion...
  • Page 25 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 L’usure d’un composant du moteur ou du système d’allumage peut influencer le calage de l’allumage du moteur. L’allumage se produit avant ou après le point mort haut, produit moins d’énergie mécanique et réduit l’économie de carburant.
  • Page 26 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 Repérez le repère d’allumage du moteur. Nettoyez la surface autour de la marque et de l’aiguille afin d’éliminer toute trace de graisse et de saleté. Vous pouvez également ajouter de la craie ou de la peinture blanche sur les...
  • Page 27 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 Dirigez la lampe stroboscopique (A) de manière à éclairer le repère d’allumage et appuyez sur la gâchette. Follow the steps listed below based on the procedure.
  • Page 28 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 Démarrez le moteur. Pointez la lampe stroboscopique sur les repères d’allumage de manière à ce que l’aiguille soit visible et immobile. Tournez doucement le distributeur vers la droite et vers la gauche jusqu’à ce que l’aiguille s’aligne avec l’indicateur de PMH sur les repères d’allumage.
  • Page 29 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 Le repere de calage devrait demeurer immobile jusqu' ace que le moteur atteigne la vitesse de rotation stipulee par son fabricant. Le repere de calage devrait ensuite se deplacer uniformement et sans a-coups.
  • Page 30 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 Lisez l’angle de maintien en % sur l’ACL et comparez-le aux recommandations du fabricant du véhicule. Consultez le tableau de conversion de l’angle de maintien à l’annexe A.
  • Page 31 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 CHARGE DU COURANT DE DÉMARRAGE Vérifiez la tension de la batterie en présence d’une charge de courant de démarrage. Débranchez la borne 1 de l’allumage en retirant le fil.

  • Page 32: Soin Et Entretien

    8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 Poussez le fil du capteur avec boîte de conversion (E) dans le connecteur du capteur (D3). Nettoyez une section droite du tuyau d’injecteur de carburant du piston 1 (fig. 4-1).

  • Page 33: Mise Au Rebut

    V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils...
  • Page 34 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 APPENDICE A En cas de questions techniques, appelez le 1-800-665-8685...
  • Page 35 V 4,0 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence 8706855 APPENDICE A BAISSE DE TENSION ADMISSIBLE Tension admissible Baisse de tension admissible Type de fil du fil en cuivre isolé du circuit en entier Fils de lampe de...
  • Page 36 8706855 Lampe stroboscopique de calage d'allumage de moteur diesel et à essence V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
