Summary of Contents for jbc RWB-A
- Page 1 Page English Español Deutsch 中文 Rework Adjustable Arm Ref. RWb-A...

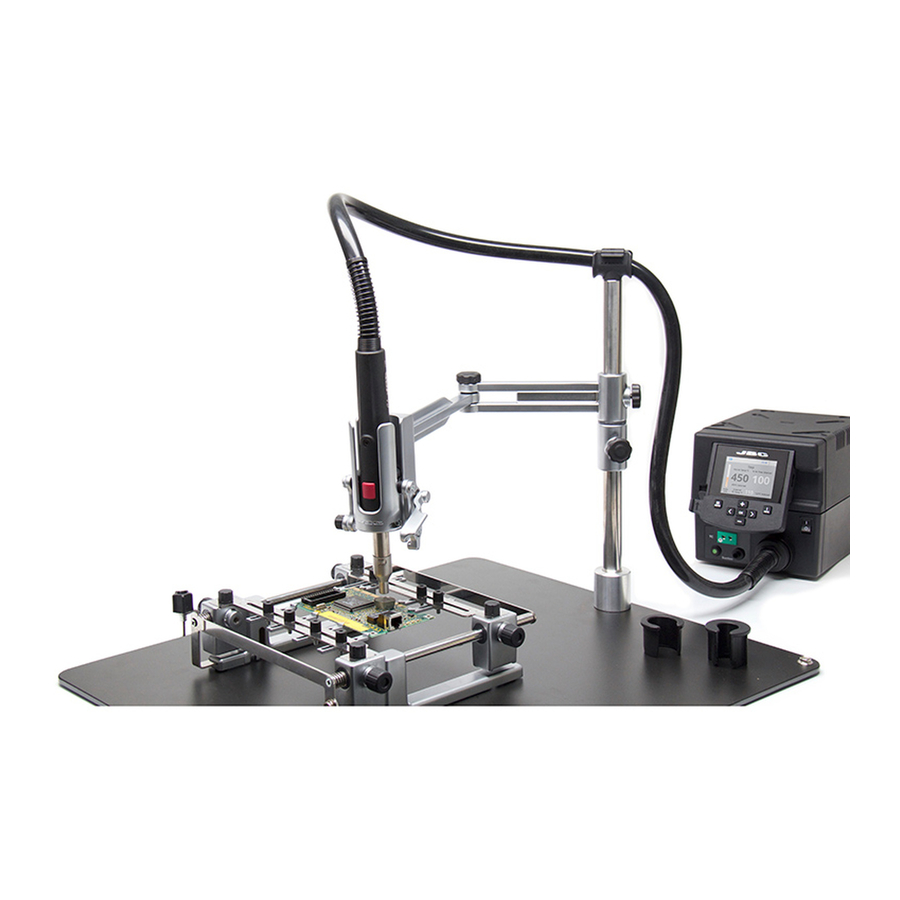

- Page 2 Packing List Features The following items should be included: Ideal for working with JbC’s Hot Air stations and a Preheater, especially the PHb-KA. Tool Arm ........... 1 unit Base ............1 unit Turn the lever to lower the tool...
- Page 3 Assembly Work Position Adjustment 1. Setting up the Tool Arm 2. Inserting the Adapter The RWb-A arm allows adjustment for different positions according to your work needs. The articulated arm covers all work areas. Top view Adapter Allen key...
- Page 4 w w w.jbctools.com Safety Specifications It is imperative to follow safety guidelines to protect health and prevent electric - Total weight: 12.9 kg shock, injury, fire or explosions. - base dimensions: 50 x 480 x 550 mm - Ambient Operating Temperature: 10-40ºC (50-104ºF) - Do not use the equipment for any purpose other than PCb rework.
- Page 5 Brazo Rework Ref. RWb-A...
- Page 6 Composición Prestaciones Los siguientes artículos deben estar incluidos: Ideal para trabajar con las estaciones de aire caliente y los precalentadores de JbC, en particular el Precalentador PHb-KA. Tool Arm Base ............. 1 unidad Soporte de herramienta ....1 unidad...
- Page 7 Montaje Ajuste de la posición de trabajo 1. Coloque el soporte de herramienta 2. Coloque el adaptador El brazo RWb-A permite ajustar diferentes posiciones en función de sus necesidades de trabajo. Vista superior Adaptador Llave Allen Haga encajar el soporte de la herramienta con Deslice el adaptador a lo largo del mango la base y atornille con una llave Allen.
- Page 8 w w w.jbctools.com Seguridad Especificaciones Es necesario seguir estas directrices de seguridad para proteger su salud y prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - Peso total: 12,9 kg - Dimensiones de la base: 50 x 480 x 550 mm - Temperatura de trabajo ambiente: 10-40ºC (50-104ºF) - No utilice este equipo para otros fines que no sea la reparación de PCbs.
- Page 9 Entlötarm Ref. RWb-A...
- Page 10 Packliste Merkmale Die folgenden Artikel sollten enthalten sein: Ideal zur Arbeit mit JbC-Heißluftstationen und einer Unterheizung, insbesondere der PHb-KA. Legen Sie den Hebel um, um Tool Arm Base Schlauchklemme das Werkzeug abzusenken Werkzeugarm ........1 Einheit Grundplatte ......... 1 Einheit...
- Page 11 Montage Einrichtung der Arbeitsposition 1. Einstellung des Werkzeugarms 2. Einsetzen des Adapters Der RWb-A-Arm ermöglicht die Einrichtung verschiedener Positionen je nach Ihren betrieblichen Anforderungen. Der frei bewegliche Arm deckt alle Arbeitsbereiche ab. Draufsicht Adapter Inbusschlüssel befestigen Sie den Werkzeugarm an der Schieben Sie den Adapter am Schlauch Grundplatte und ziehen Sie die Schraube an.
- Page 12 w w w.jbctools.com Sicherheit Technische Daten Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen - Gesamtgewicht: 12,9 kg Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Abmessungen (Grundplatte): 50 x 480 x 550 mm - Umgebungstemperatur: 10-40ºC (50-104ºF) - Verwenden Sie das Gerät für keinen anderen Zweck als das Leiterplatten-Rework. - ESD-Sicherheitsstecker Unsachgemäße Verwendung kann Feuer hervorrufen.
- Page 13 返工调节臂 Ref. rwb-a...
- Page 14 产品描述 特性 需包含以下部件： 非常适合与JbC的热空气站和一个预热器，尤其是PHb-Ka工作。 工具臂 ............1 件 底座 ............. 1 件 调节档次放低工具 卡箍 结束作业后提升工具以释放工 作空间。 ESD安全连接器 螺丝钉 ............1 件 六角扳手 ............. 1 件 ref. 0017057 ref. 0013609 热风工作站 ref. JT / TE 工具夹钳 ............. 1 件 说明书 ............1 件 ref. 0017058 (用于 JT-Ta 加热器) ref. 0016431 0017059 (用于 TE-Tb 精密加热器) w w w.jbctools.com 对流预热器集 ref. PHb-Ka Rework Adjustable Arm Ref. RWb-A...
- Page 15 组装 工作位置调整 1. 安装工作臂 2. 接入适配器 rwb-a 工作臂允许根据您的作业要求调整不同位置。 铰接式工作臂覆盖所有作业区域。 俯视图 适配器 六角扳手 将工具臂固定在底座上并拧紧螺栓。 沿着软管滑动适配器到把手末端。 高度调节 定位工作臂并拧紧旋钮。 3. 固定工具 rwb-a 工具臂允许根据作业需要调节不同 的高度。 维护 - 定期检查rwb-a 是否清洁， 特别时滑动部件 高位旋钮 和滑动轴。 - 清洁时使用湿布。 酒精只可用来清洁金属部件。 - 更换任何受损的元件。 仅使用JbC原装配件。 保持滑动 接入工具越远越好。 低位旋钮 - 修理必须由JbC专业技术服务人员进行。 部件清洁 滑动工具架到适当的高度，并拧紧低位旋钮 保证稳定安全。滑动工具架之前确保拧松高 位旋钮。 在钳位放置软管。...
- Page 16 w w w.jbctools.com 安全 技术规格 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 - 重量: 12.9 kg - 底座尺寸: 50 x 480 x 550 mm - 工作室温: 10-40ºC (50-104ºF) - 不要使用该设备于电路板返工以外的任何目的。 不正确使用可能造成火灾。 - ESD安全连接器 - 在设备关闭后可接触表面可能仍然保持高温。 小心处理。 符合CE标准 防静电 “趋肤效应” 保护外壳 - 小心焊接时产生的烟雾。 - 保持工作场所干净整洁。 操作时，为避免造成人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，儿童不得对本产品进行维护。...
- Page 17 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...
- Page 18 w w w.jbctools.com...
- Page 19 Warranty Garantía Garantie JbC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JbC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
