BEST Range Hoods U102I Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
In USA - BEST Hartford, Wisconsin
In CANADA - BEST Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register
For additional Information visit www.BestRangeHoods.com

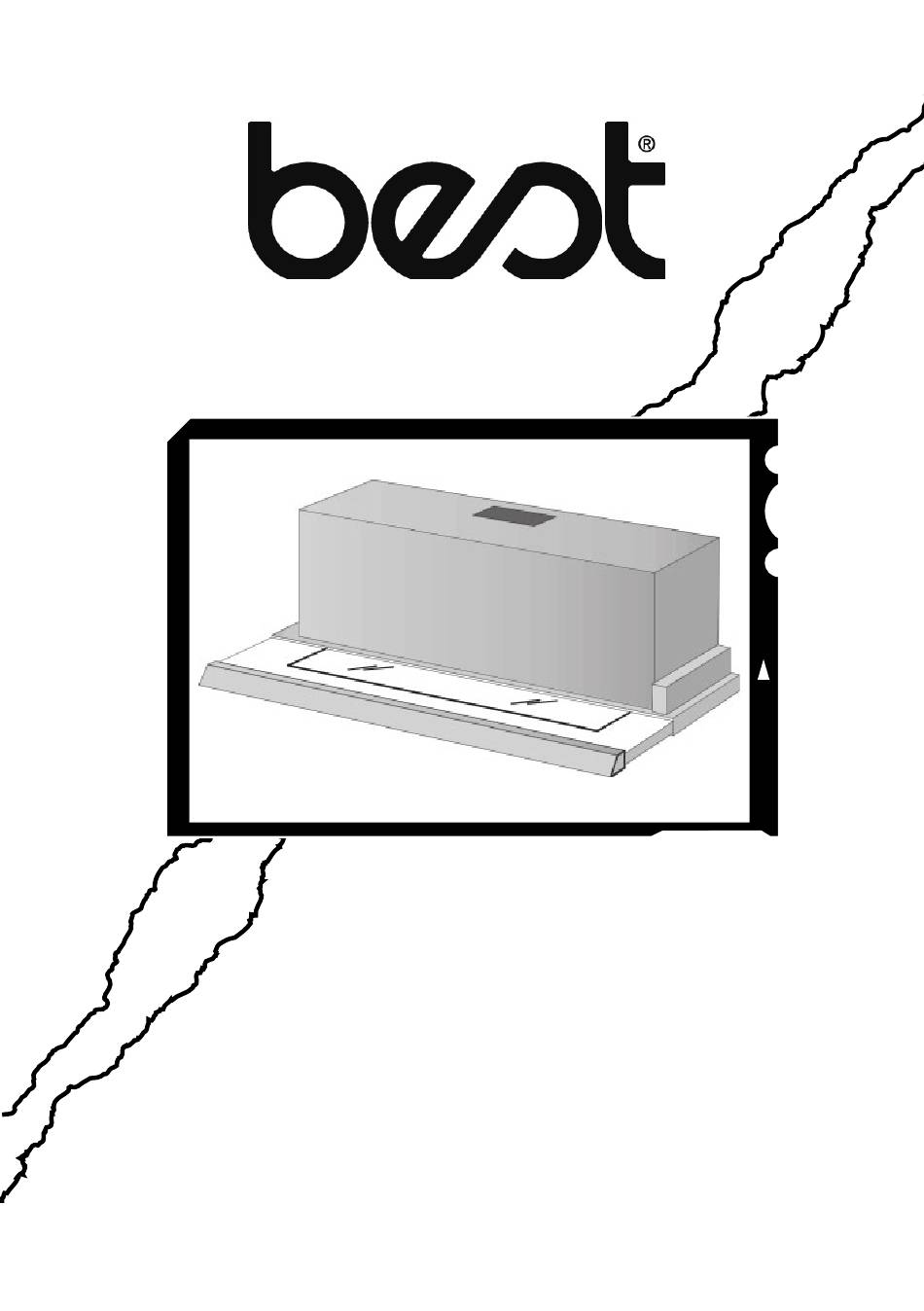

Model U102I
ENGLISH.....................................2
FRANÇAIS.................................15
ESPAÑOL...................................29

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U102I and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BEST Range Hoods U102I

Summary of Contents for BEST Range Hoods U102I

  • Page 1 Model U102I ENGLISH........2 FRANÇAIS.........15 ESPAÑOL........29 In USA - BEST Hartford, Wisconsin In CANADA - BEST Drummondville, QC, Canada REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register For additional Information visit www.BestRangeHoods.com...

  • Page 2: To Reduce The Risk Of Fire, Electric Shock, Or Injury To Persons, Observe The Following

    READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 CAUTION 1. For indoor use only. 2. To reduce risk of fi re and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

  • Page 4: Operation

    OPERATION For quiet operation and best capture of smoke, steam and other cooking impu- rities, always operate this unit with the slide-out visor fully open. Controls The hood is operated using the (5) push buttons located on the slide-out visor. The Light Off...

  • Page 5: Halogen Bulbs

    HALOGEN BULBS This range hood requires two halogen bulbs (Type T3, 12Volt, 20Watt Max, G-4 Base). WARNING: Always switch off the elec- tricity supply before carrying out any opera- tions on the appliance. To change bulbs: 1. Open the cover by prying from the proper slots. - DO NOT ROTATE.

  • Page 6: Maintenance

    MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease fi lters should be cleaned when the LED Display fl ashes when the blower is off (i.e. 30 hours of operation). Use a warm detergent solution to clean fi...

  • Page 7: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - 8” Damper / Duct Connector 1 - Glass Visor 1 - Decorative Spacer 1 - Parts Bag containing: Mounting Brackets Machine Screws (M4 x 30mm Pan Head) Mounting Screws (3.9 x 9.5mm Pan Head) 4 - Flat Washers (4 mm diameter) Screws (4.2 x 15mm Pan Head)

  • Page 8: Mounting Screws

    PREPARE WALL CABINET 1. Prior to wall cabinet installation, remove doors and door mounting hardware. 2. Cut an opening into the bottom panel to the dimensions shown. 3. Cut out openings for the duct and electrical wiring. 4. Install cabinet on the wall and secure per cabinet manufacturer’s recommendations.

  • Page 9: Install The Hood

    INSTALL THE HOOD (DUCTED AND NON-DUCTED HOODS) NOTE: At least three people will be required to mount the hood. 1. Raise the hood up into the wall cabinet. Adjust brackets to contact inside walls of the cabinet. 2. Make sure the front edge of the hood drawer support is aligned with the front of the wall cabinet.

  • Page 10: Install The Ductwork

    INSTALL THE DUCTWORK (DUCTED HOODS ONLY) NOTE: To reduce the risk of fi re, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. 2. A straight, short duct run will allow the hood to perform most effi...

  • Page 11: Install Electrical

    INSTALL ELECTRICAL WARNING: All electrical wiring should be done by a qualifi ed person (s) in accor- dance with all applicable codes and stan- dards. This range hood must be properly grounded. 1. Run 120 VAC electrical power cable to the hood’s wiring box.
  • Page 12 Limited Warranty Warranty Period and Exclusions: Broan-NuTone, LLC(the “Company”) warrants to the consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the materials or its workmanship for a period of fi ve (5) years from the date of original purchase (or such longer period as may be required by applicable law) or a period of two (2) years from the date of service for any labor provided on the Product.

  • Page 13: Service Parts

    SERVICE PARTS MODEL U102I - 13 -...
  • Page 14 SERVICE PARTS MODEL U102I KEY NO. PART NO. DESCRIPTION B08087077 Grease fi lter (36” model) B08087016 Grease fi lter (30” model) BE3353940 Halogen Support (36” model) BE3353941 Halogen Support (30” model) BE3347340 Control Cover (36” model) BE3347370 Controls Cover (30” model) BE3403716 Filter Frame (36”...
  • Page 15 LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR USAGE DOMESTIQUE SEULEMENT AVERTISSEMENT POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 16 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
  • Page 17 FONCTIONNEMENT Pour l’opération silencieuse et la meilleure capture de la fumée, la vapeur et d’autres impuretés à cuire, actionnent toujours cette unité avec glissent-dehors la visière coulissante entièrement ouvert. Commandes La hotte fonctionne à l’aide de cinq (5) boutons-poussoirs situés sur la visière coulissante.

  • Page 18: Remplacement Du Fusible

    AMPOULES HALOGENES Cette hotte requiert deux ampoules halogènes (Type T3, 12Volt, 20Watt Max, G-4 Base). AVERTISSEMENT : Coupez toujours l’alimentation électrique avant d’eff ectuer tous travaux sur l’appareil. Pour remplacer les ampoules : 1. Ouvrez le couvercle en faisant levier dans les fentes appropriées.

  • Page 19: Entretien

    ENTRETIEN Un entretien adéquat de la hotte assurera son bon fonctionnement. Filtres à graisse Les fi ltres à graisse doivent être nettoyés lorsque l’Indicateur DEL clignote quand le ventilateur est à l’arrêt (c.-à-d. après 30 heures de fonctionnement). Utilisez une solution tiède de détergent pour les nettoyer. Ces fi ltres peuvent aller au lave-vaisselle.

  • Page 20: Préparation De La Hotte

    PRÉPARATION DE LA HOTTE Déballez la hotte et vérifi ez le contenu de la boîte. Celle-ci doit contenir les éléments suivants : 1 - Hotte 1 - Clapet / Raccord de conduit de 20,3 cm (8 po) 1 - Visière de verre 1 - Cale décorative 1 - Sac de pièces contenant : 2 - Brides de montage...

  • Page 21: Préparation De L'armoire

    PRÉPARATION DE L’ARMOIRE 1. Avant d’installer l’armoire, enlevez les portes et les charnières. 2. Découpez une ouverture dans le fond confor- mément aux dimensions illustrées. 3. Découpez les ouvertures requises pour les conduits et le câblage électrique. 4. Installez l’armoire au mur et fi xez-la confor- mément aux recommandations du fabricant.

  • Page 22: Installation De La Hotte

    INSTALLATION DE LA HOTTE (HOTTES AVEC OU SANS CONDUIT) REMARQUE : L’installation de la hotte nécessite au moins trois personnes. 1. Soulevez la hotte dans l’armoire. Ajustez les brides pour qu’elles touchent les parois de l’armoire. 2. Assurez-vous que le bord avant de la hotte est aligné...
  • Page 23 POSE DU CONDUIT (HOTTES AVEC CONDUIT SEULEMENT) REMARQUE : Pour réduire les risques d’incendie, utilisez seulement des conduits en métal. 1. Planifi ez la pose du conduit en déterminant son tracé entre la hotte et l’extérieur de la maison. 2. Un tracé droit et court permet à la hotte d’être plus effi...

  • Page 24: Installation Des Filtres

    CÂBLAGE AVERTISSEMENT : Les travaux d’élec- tricité doivent être eff ectués par des person- nes qualifi ées en respectant les codes et les normes en vigueur. Cette hotte de cuisine doit être correctement mise à la terre. 1. Acheminez un câble électrique de 120 VCA au boîtier de câblage de la hotte.
  • Page 25 Garantie limitée Période de garantie et exclusions : Broan-NuTone LLC (l’« entreprise ») garantit au consommateur qui achète son produit (« vous ») que le produit (le « produit ») restera exempt de défauts importants dans ses composants ou sa fabrication pendant une période de cinq (5) ans à...
  • Page 26 sauf celles pour lesquelles vous avez obtenu le consentement écrit de l’entreprise. Comment obtenir le service de garantie : Pour avoir droit au service de garantie, vous devez : a) aviser l’entreprise à l’adresse ou au numéro de téléphone indiqué ci-dessous dans les sept (7) jours qui suivent la date où vous avez eu connaissance de la défectuosité...

  • Page 27: Pieces De Rechange

    PIECES DE RECHANGE MODÈLE U102I - 27 -...
  • Page 28 PIECES DE RECHANGE MODÈLE U102I REPÈRE N° de PIÈCE DESCRIPTION B08087077 Filtre à graisse (modèle 91,5 cm / 36 po) B08087016 Filtre à graisse (modèle 76,2 cm / 30 po) BE3353940 Support halogène (modèle 91,5 cm / 36 po) BE3353941 Support halogène (modèle 76,2 cm / 30 po)
  • Page 29 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADA SOLAMENTE PARA COCINAR EN CASA ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 30 ADVERTENCIA 1. Para uso en interiores. 2. Para reducir el riesgo de incendios y para evacuar correctamente los humos, ase- gurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

  • Page 31: Operación

    OPERACIÓN Para la operación reservada y la mejor captura del humo, el vapor y otras impurezas que cocinan, funcionan siempre esta unidad con el visor deslizante completamente abierto. Controles La campana se opera mediante los 5 botones pulsadores que se encuentran en el visor deslizante.

  • Page 32: Reemplazo Del Fusible

    BOMBILLAS DE HALÓGENO Esta campana de estufa requiere dos bombillas de halógeno (tipo T3, 12Volt, 20Watt Max, G-4 Base). ADVERTENCIA: Siempre apague el suministro eléctrico antes de realizar cualquier operación en el electrodoméstico. Para cambiar las bombillas: 1. Haga palanca desde las ranuras apropiadas y abra la cubierta.

  • Page 33: Mantenimiento

    MANTENIMIENTO El mantenimiento correcto de la campana de la estufa asegurará el funcionamiento adecuado de la unidad. Filtros de grasa Los fi ltros de grasa deben limpiarse cuando destelle la pantalla LED cuando el ventilador se apague (a las 30 horas de funcionamiento). Limpie los fi ltros con una solución tibia de detergente y agua.

  • Page 34: Preparación De La Campana

    PREPARACIÓN DE LA CAMPANA Desempaque la campana y revise el contenido del paquete. Debe contener lo siguiente: 1 campana 1 conectador del regulador de tiro/conducto de 8 pulg. 1 visor de vidrio 1 separador ornamental 1 bolsa de piezas con: 2 soportes de montaje 4 tornillos de máquina (M4 x 30 mm, cabeza troncocónica) 7 tornillos (3.9 x 9.5 mm, cabeza troncocónica)
  • Page 35 PREPARE EL GABINETE DE LA PARED 1. Antes de la instalación del gabinete de pared, saque las puertas y los herrajes de montaje de la puerta. 2. En el panel inferior recorte una abertura de las dimensiones mostradas. 3. Recorte las aberturas para el conducto y el cableado eléctrico.

  • Page 36: Instalación De La Campana

    INSTALACIÓN DE LA CAMPANA (CAMPANAS CON Y SIN CONDUCTOS) NOTA: Se requieren al menos tres personas para montar la campana. 1. Eleve la campana hacia el gabinete de la pared. Ajuste los soportes para que hagan contacto con las paredes internas del gabinete. 2.
  • Page 37 INSTALACIÓN DEL SISTEMA DE CONDUCTOS (SÓLO CAMPANAS PARA SISTEMAS CON CONDUCTO) NOTA: Para reducir el riesgo de incendio, use solamente conductos metálicos. 1. Decida dónde instalará el conducto entre la campana y el exterior. 2. Un conducto recto y corto permitirá que la campana funcione más efi...

  • Page 38: Instalación Eléctrica

    INSTALACIÓN ELÉCTRICA ADVERTENCIA: Una o más personas calificadas deben realizar el trabajo de cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes. Esta campana debe estar adecuadamente conectada a tierra. 1. Extienda el cableado de la casa de 120 V CA a la caja de conexiones de la campana.
  • Page 39 Garantía limitada Periodo de garantía y exclusiones: Broan-NuTone LLC (la «Compañía») garantiza al consumidor quien compra su producto(«Usted») que el producto (el «Producto») será libre de defectos importantes de fabricación y de materiales por una duración de cinco (5) años a partir de la fecha de compra (o por una duración más larga si la ley aplicable lo exige) o un periodo de dos (2) años a partir de la fecha de prestación de un servicio sobre el Producto.
  • Page 40 La Compañíano le reembolsará los gastos que Usted haya hecho por la reparación o el reemplazo de un Producto defec- tuoso, excepto si Usted ha previamente recibido el permiso escrito de la Compañía por ellos. Cómo obtener el servicio de garantía: Para tener derecho al servicio de garantía, Usted debe a) informar la Compañíaa la dirección o al número de teléfono escrito aquí...

  • Page 41: Piezas De Repuesto

    PIEZAS DE REPUESTO MODELO U102I - 41 -...
  • Page 42 PIEZAS DE REPUESTO MODELO U102I CLAVE N.° PIEZA N.° DESCRIPCIÓN B08087077 Filtro de grasa (modelo de 36 pulg.) B08087016 Filtro de grasa (modelo de 30 pulg.) BE3353940 Soporte de halógeno (modelo de 36 pulg.) BE3353941 Soporte de halógeno (modelo de 30 pulg.) BE3347340 Cubierta de control (modelo de 36 pulg.)
  • Page 43 - 43 -...
  • Page 44 99043479E 04308928 - 44 -...
