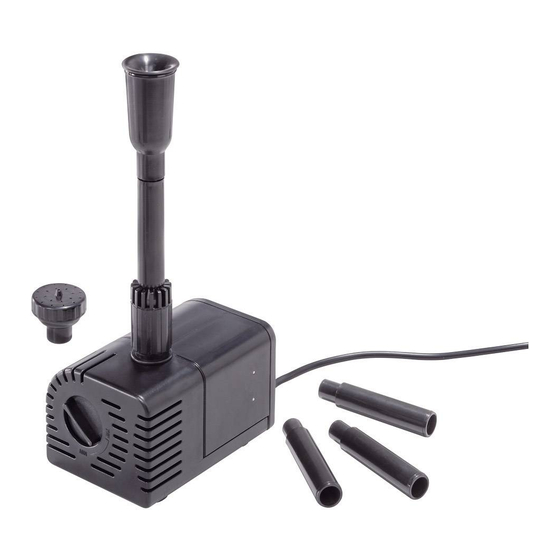

esotec Napoli LED Instruction Manual

Bedienungsanleitung
Solar Pumpensysteme
Napoli LED und Siena LED
Diese Bedienungsanleitung gehört ausschließlich zu diesen Produkten. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie diese Produkte an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und natio-
nalen Richtlinien. Die Konformität wurde nachgewiesen, die entspre-
chenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden,
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!
!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsach-
gemäße
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel
zu beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich kon-
zipiert.
3. Bestimmungsgemäße Verwendung
- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen kon-
zipiert. Bei Sonnenschein wird der Akkuspeicher geladen. Über einen Schalter
kann die Solarpumpe ein- oder ausgeschaltet werden. Eine LED-Anzeige infor-
miert Sie über den Ladezustand des Akkus.
- Zur korrekten Funktion wird direkte Sonneneinstrahlung benötigt.
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich. Das System benötigt zum
Anlauf und Funktion direkte Sonneneinstrahlung auf das Solarmodul.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Die Leistung kann über einen Regler an der Pumpe verändert werden.
- Um ein mögliches störendes Plätschern zu vermeiden, stecken Sie einfach weni-
ger Steigrohre auf die Pumpe auf.
- Um die Förderung sicher zu unterbrechen, müssen Sie die Kabelverbindung
zwischen Akkubox und Pumpe unterbrechen.
Die Montagehinweise entnehmen Sie bitte der Anleitung der Wasserpumpe und
des Akkuspeichers. Bitte den Akkuspeicher nicht in die pralle Sonne stellen.
4. Montage und Inbetriebnahme
Die Einzelheiten der Montage und Inbetriebnahme entnehmen Sie bitte den
Anleitungen der Akkubox und Teichpumpe.
5. Pflege und Wartung
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
Pumpe und Ihre Teile mit warmen Wasser ausgewaschen werden.
Hinweise für die Pflege und Wartung der Pumpe entnehmen Sie bitte der Anleitung
der Pumpe.
Wischen Sie gelegentlich das Solarmodul mit einem weichen und leicht angefeuch-
teten Tuch sauber.
Hinweis: Bevor Sie Arbeiten an der Pumpe durchführen, unterbrechen Sie die
Steckverbindung zwischen Pumpe und Akku, um ein unbeabsichtigtes Anlaufen
während der Arbeiten zu verhindern.
die durch Nichtbeachten
Handhabung oder Nichtbeachten
6. Technische Daten
D
Solar Pumpensystem
- Systemspannung:
Solarmodul
- Nennleistung:
- Nennspannung:
- Nennstrom:
- Leerlaufspannung:
- Kurzschlußstrom:
- Schutzart:
- Temperaturbereich:
- Abmessungen:
Wasserpumpe:
- Betriebsspannung:
- Leistungsaufnahme (12/24V):
- Max. Förderhöhe (12/24V):
- Fördermenge (12/24V):
- Schutzart:
- Betriebstemperaturbereich:
- Trockenlauf:
dieser
Akkuspeicher:
- Akku (Blei Gel):
- Ausgangsspannung:
- Laufzeit bei vollem Akku:
der
- Max. Modulleistung:
- Max. Ausgangsstrom:
Achtung: Gehäuse nicht in die pralle Sonne stellen! Überhitzungsgefahr!
LED Lichtring:
- Einschaltung:
- Leuchtmittel:
- Betriebsspannung:
- Schutzart:
- Betriebstemperaturbereich:
Hinweis: Pumpe vor Frost schützen!
In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem
warmen Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.
7. Sicherheitshinweise:
GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen (Steigrohr
und Sprinkler) und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht
zur Stolperfalle wird!
VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstel-
len, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt
oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.
Entsorgungshinweis für Elektrogeräte:
Werter Kunde,wenn Sie sich von dem Artikel trennen möchten,
entsorgen Sie ihn zu den aktuellen Bestimmungen.
Auskunft erteilt die kommunale Stelle.
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Internet: www.esotec.de
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Produkt: Hersteller Art.-Nr:
Solar Pumpensystem Napoli LED: 101774
Solar Pumpensystem Siena LED: 101780
Hersteller, Ersatzteilservice, Beratung:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: 09605-92206-0
Fax.-Nr: 09605-92206-10
e-mail:info@esotec.de
Internet: www.esotec.de
Zubehör:
Verlängerung 5 m für Teichpumpen Napoli und Siena: Art.-Nr: 101738
Verlängerung 5 m für LED Lichtring: Art.-Nr: 101740
Copyright, Änderungen vorbehalten!
Napoli LED Siena LED
12 - 24 VDC 12 - 24 VDC
10 Wp 20 Wp
17,5 V 17 V
580 mA 1,2 A
21,6 V 21 V
680 mA 1,32 A
IP 65 IP 65
-30°C bis +75°C -30°C bis +75°
400 x 255 x 25 mm 520 x 355 x 25 mm
12 bis 24 V DC 12 bis 24 V DC
3 W/ 12 W 5 W/ 22 W
0,8 m/ 2 m 0,9 m/ 2,8 m
470 l/h/ 750 l/h 900 l/h/ 1500 l/h
IP 68 IP 68
+4 bis +40°C +4 bis +40°C
ja ja
12V/ 7Ah 12V/ 7Ah
12 bis 24 VDC 12 bis 24 VDC
max. 6 Std max. 6 Std
(bei 12 V) (bei 12 V)
20 Wp (36 Zellen) 20 Wp (36 Zellen)
800 mA 800 mA
über Dämmerungssensor am Lichtring
6 LED´s 6 LED´s
12 bis 24 VDC 12 bis 24 VDC
IP 68 IP 68
+4 bis +40°C +4 bis +40°C
