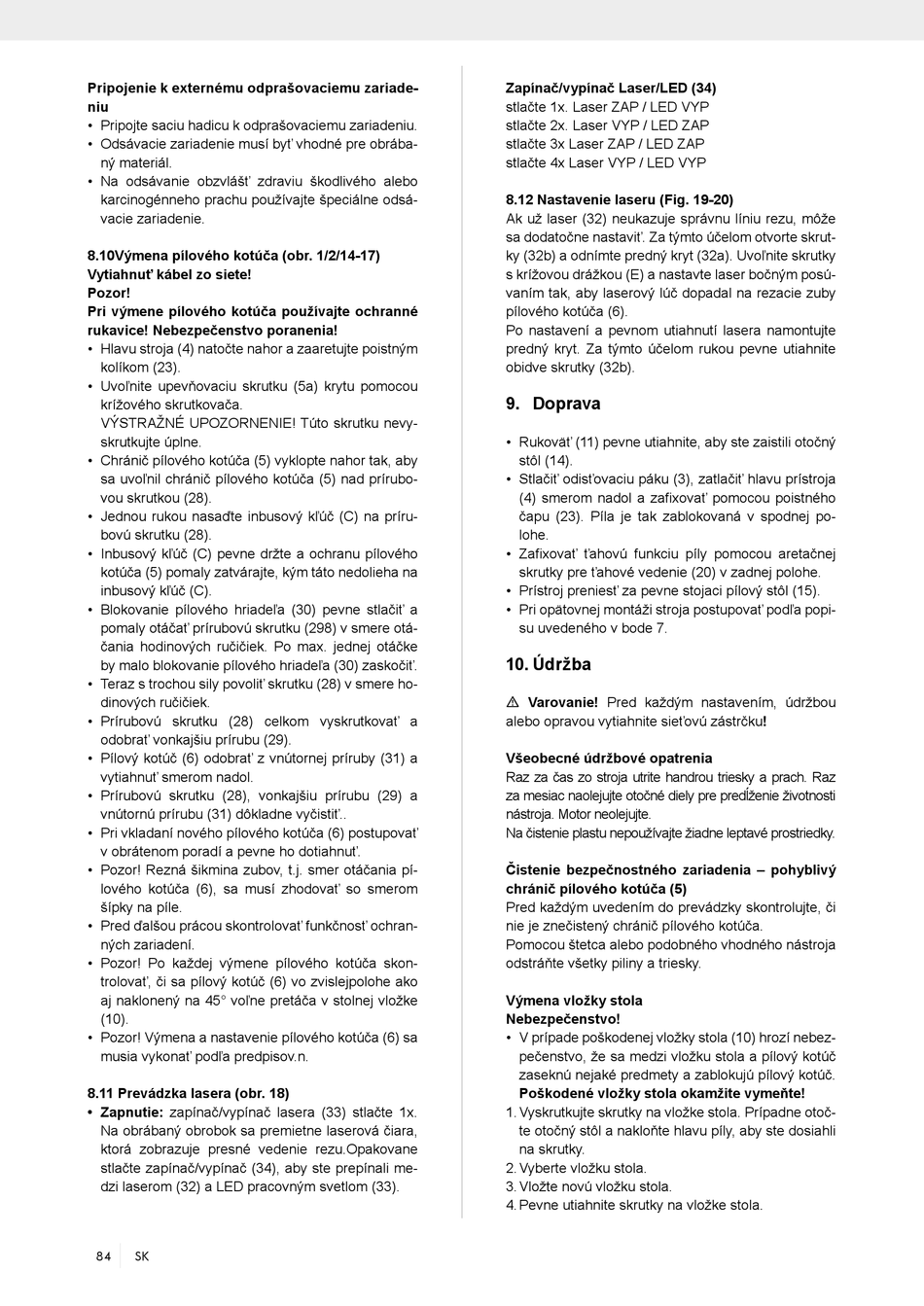

Pripojenie k externému odprašovaciemu zariade-
niu
• Pripojte saciu hadicu k odprašovaciemu zariadeniu.
• Odsávacie zariadenie musí byť vhodné pre obrába-
ný materiál.
• Na odsávanie obzvlášť zdraviu škodlivého alebo
karcinogénneho prachu používajte špeciálne odsá-
vacie zariadenie.
8.10Výmena pílového kotúča (obr. 1/2/14-17)
Vytiahnuť kábel zo siete!
Pozor!
Pri výmene pílového kotúča používajte ochranné
rukavice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poistným
kolíkom (23).
• Uvoľnite upevňovaciu skrutku (5a) krytu pomocou
krížového skrutkovača.
VÝSTRAŽNÉ UPOZORNENIE! Túto skrutku nevy-
skrutkujte úplne.
• Chránič pílového kotúča (5) vyklopte nahor tak, aby
sa uvoľnil chránič pílového kotúča (5) nad prírubo-
vou skrutkou (28).
• Jednou rukou nasaďte inbusový kľúč (C) na príru-
bovú skrutku (28).
• Inbusový kľúč (C) pevne držte a ochranu pílového
kotúča (5) pomaly zatvárajte, kým táto nedolieha na
inbusový kľúč (C).
• Blokovanie pílového hriadeľa (30) pevne stlačiť a
pomaly otáčať prírubovú skrutku (298) v smere otá-
čania hodinových ručičiek. Po max. jednej otáčke
by malo blokovanie pílového hriadeľa (30) zaskočiť.
• Teraz s trochou sily povoliť skrutku (28) v smere ho-
dinových ručičiek.
• Prírubovú skrutku (28) celkom vyskrutkovať a
odobrať vonkajšiu prírubu (29).
• Pílový kotúč (6) odobrať z vnútornej príruby (31) a
vytiahnuť smerom nadol.
• Prírubovú skrutku (28), vonkajšiu prírubu (29) a
vnútornú prírubu (31) dôkladne vyčistiť..
• Pri vkladaní nového pílového kotúča (6) postupovať
v obrátenom poradí a pevne ho dotiahnuť.
• Pozor! Rezná šikmina zubov, t.j. smer otáčania pí-
lového kotúča (6), sa musí zhodovať so smerom
šípky na píle.
• Pred ďalšou prácou skontrolovať funkčnosť ochran-
ných zariadení.
• Pozor! Po každej výmene pílového kotúča skon-
trolovať, či sa pílový kotúč (6) vo zvislejpolohe ako
aj naklonený na 45° voľne pretáča v stolnej vložke
(10).
• Pozor! Výmena a nastavenie pílového kotúča (6) sa
musia vykonať podľa predpisov.n.
8.11 Prevádzka lasera (obr. 18)
• Zapnutie: zapínač/vypínač lasera (33) stlačte 1x.
Na obrábaný obrobok sa premietne laserová čiara,
ktorá zobrazuje presné vedenie rezu.Opakovane
stlačte zapínač/vypínač (34), aby ste prepínali me-
dzi laserom (32) a LED pracovným svetlom (33).
84 SK
Zapínač/vypínač Laser/LED (34)
stlačte 1x. Laser ZAP / LED VYP
stlačte 2x. Laser VYP / LED ZAP
stlačte 3x Laser ZAP / LED ZAP
stlačte 4x Laser VYP / LED VYP
8.12 Nastavenie laseru (Fig. 19-20)
Ak už laser (32) neukazuje správnu líniu rezu, môže
sa dodatočne nastaviť. Za týmto účelom otvorte skrut-
ky (32b) a odnímte predný kryt (32a). Uvoľnite skrutky
s krížovou drážkou (E) a nastavte laser bočným posú-
vaním tak, aby laserový lúč dopadal na rezacie zuby
pílového kotúča (6).
Po nastavení a pevnom utiahnutí lasera namontujte
predný kryt. Za týmto účelom rukou pevne utiahnite
obidve skrutky (32b).
9. Doprava
• Rukoväť (11) pevne utiahnite, aby ste zaistili otočný
stôl (14).
• Stlačiť odisťovaciu páku (3), zatlačiť hlavu prístroja
(4) smerom nadol a zafixovať pomocou poistného
čapu (23). Píla je tak zablokovaná v spodnej po-
lohe.
• Zafixovať ťahovú funkciu píly pomocou aretačnej
skrutky pre ťahové vedenie (20) v zadnej polohe.
• Prístroj preniesť za pevne stojaci pílový stôl (15).
• Pri opätovnej montáži stroja postupovať podľa popi-
su uvedeného v bode 7.
10. Údržba
m Varovanie! Pred každým nastavením, údržbou
alebo opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach. Raz
za mesiac naolejujte otočné diely pre predĺženie životnosti
nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé prostriedky.
Čistenie bezpečnostného zariadenia – pohyblivý
chránič pílového kotúča (5)
Pred každým uvedením do prevádzky skontrolujte, či
nie je znečistený chránič pílového kotúča.
Pomocou štetca alebo podobného vhodného nástroja
odstráňte všetky piliny a triesky.
Výmena vložky stola
Nebezpečenstvo!
• V prípade poškodenej vložky stola (10) hrozí nebez-
pečenstvo, že sa medzi vložku stola a pílový kotúč
zaseknú nejaké predmety a zablokujú pílový kotúč.
Poškodené vložky stola okamžite vymeňte!
1. Vyskrutkujte skrutky na vložke stola. Prípadne otoč-
te otočný stôl a nakloňte hlavu píly, aby ste dosiahli
na skrutky.
2. Vyberte vložku stola.
3. Vložte novú vložku stola.
4. Pevne utiahnite skrutky na vložke stola.
