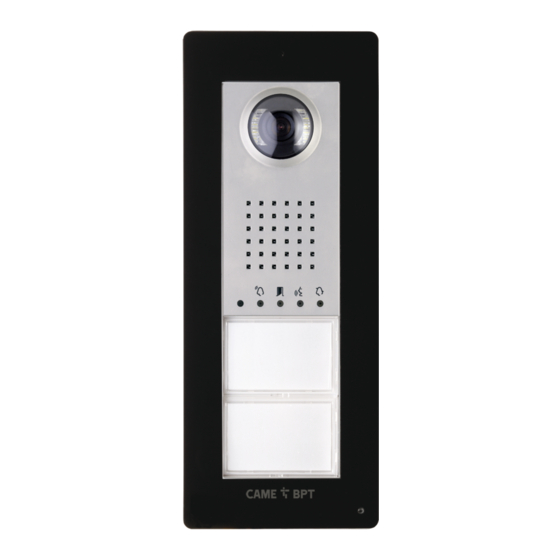

Summary of Contents for CAME BPT THANGRAM

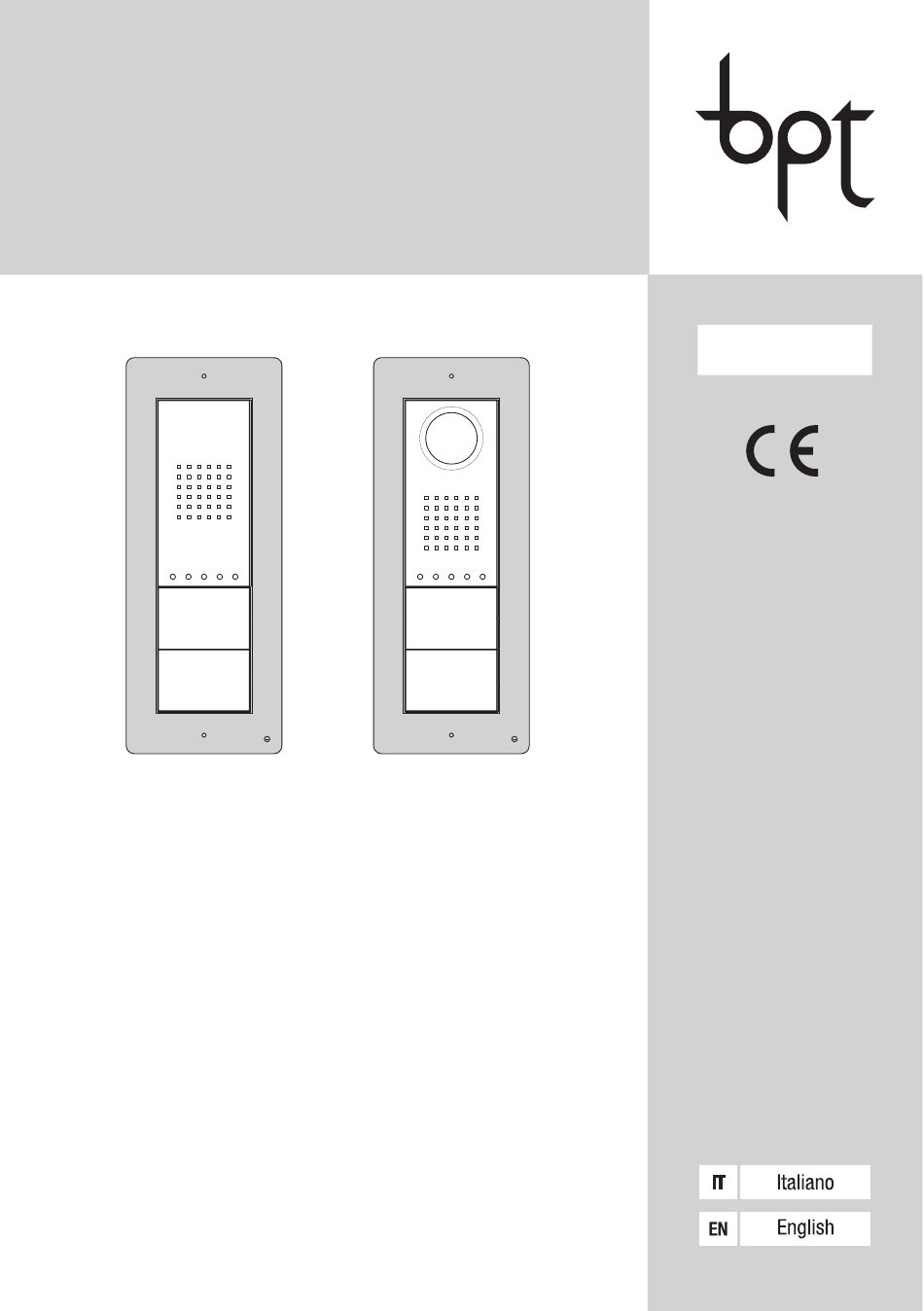

- Page 1 FB 0 0 3 01 M 0 4 MANUALE DI CONFIGURAZIONE DC-DVC/IP ME...
-
Page 2: Avvertenze Generali
Avvertenze generali • Leggere attentamente le istruzioni prima di iniziare l’installazione ed eseguire gli interventi come specificato dal costruttore; • L’installazione, la programmazione, la messa in servizio e la manutenzione del prodotto deve essere effettuata soltanto da personale tecnico qualificato ed opportunamente addestrato nel rispetto delle normative vigenti ivi comprese le osservanze sulla prevenzione infortuni e lo smaltimento imballaggi;... -
Page 3: Caratteristiche Tecniche
Descrizione 2 LED PROG 3 Tasto PROG PROG 4 LED di segnalazione Rosso - Chiamata in corso Verde - Porta aperta Giallo - Conversazione in corso Blu -Impianto occupato E F Connettori CN2: connettore per modulo controllo accessi a tastiera, RFID o combinato tastiera/display/RFID. -
Page 4: Esempi Di Collegamento
Esempi di collegamento VAS/101 VLS/101 VLS/101M VAS/100MH PROG – D– VLS/101 VLS/101M... - Page 5 Schemi di installazione B Schema di installazione con dispositivi alimentati da Switch PoE Distanza massima tra switch POE e Posto esterno con cavo UTP CAT5, UTP CAT6: 100m. Schema di installazione con dispositivi alimentati localmente Con alimentatore VAS/101: 1 DVC/IP, 100m con cavo sezione 1 mm2 Con alimentatore VAS/100.30: fino a 2 DVC/IP, 100m con cavo sezione 1 mm2 –...
-
Page 6: Informazioni Sistema
Digitando sulla barra degli indirizzi del browser (Chrome, Firefox, Safari), l’indirizzo del dispositivo che si vuole configurare, si accede alla pagina web di configurazione. IMPOSTAZIONI Selezionare la modalità di login [INSTALLATORE] e digitare la password (password di default: 112233) per accedere alle schermate di configurazione. - Page 7 [CAMECONNECT] solo per dispositivo MASTER Rete Aiuto Uscita A questa voce sono presenti i parametri per consentire la Sistema CONNESSIONI CAMECONNECT remotizzazione VoIP della chiamata videocitofonica: KEYCODE Data e Ora [KEYCODE]: codice univoco del dispositivo 0146C1B9F21522A9 [PROVIDER]: (default xip01.cameconnect.net) URL del servizio Rete PROVIDER per le chiamate remote...
- Page 8 [FEATURES] solo per dispositivo MASTER Aiuto Uscita A questa voce è possibile vedere oppure modificare i codici Sistema ACCOUNT FEATURES TRUNKS NODE STATE numerici DTMF assegnati ai comandi Apriporta, Aux1 e Aux2. Data e Ora Rete DTMF CODES Credenziali OPEN DOOR Controllo Accessi AUX1 Dispositivo...
- Page 9 [RICEVITORI XIP] solo per dispositivo MASTER CREDENZIALI Aiuto Uscita A questa voce sono elencati i dispositivi di tipo XIP (ricevitori Sistema SIP), che non richiedono licenza, che utilizzano la DVC/IP MA- LICENZE RICEVITORI XIP XIP MOBILE SIP GENERICO STER come server di registrazione. Data e Ora [UNITÀ]: unità...
- Page 10 Controllo accessi CONTROLLO ACCESSI Aiuto Uscita Sistema MASTER/SLAVE UTENTI [MASTER/SLAVE] Data e Ora [IP ADDRESS]: è l’indirizzo del dispositivo MASTER. Nel caso di MASTER DVC/IP MASTER è l’indirizzo del dispositivo stesso. IP ADDRESS Rete 192.168.61.19 [IP PORT]: (default 20050) è la porta del dispositivo MASTER. IP PORTER Solo per le DVC/IP MASTER è...
-
Page 11: Manutenzione
[MULTIMEDIA] DISPOSITIVO Aiuto Uscita A questa voce è possibile configurare il massimo bitrate dello Sistema MULTIMEDIA stream video che il posto esterno può trasmettere. Maggiore AUDIO/LED PARAMETRI è il valore di bitrate, migliore è la qualità video ma maggiore è Data e Ora anche l’occupazione della banda dati in uplink. - Page 12 Operazioni su PCS Xip Il dispositivo è parte costituente di un impianto basato sul sistema Xip, per questo motivo la struttura di impianto deve essere costruita mediante il Software PCS Xip. ETI/miniSER XIP Multi server ETI/miniSER/Domo XIP Server DVC IP DVC IP Principale DC IP Area...
- Page 13 Vista dispositivi Vista unità Targa IP serverless Dispositivi DVC IP Principale DVC IP Modulo DC IP DC IP Principale Area Modulo Blocco IP Blocco IP Sub block IP ETI/miniSER/Domo XIP local Sud block IP Unità IP 1 Unità IP Unità IP 2 SIP generico Unità...
- Page 16 Came S.p.A. Via Martiri Della Libertà, 15 Via Cornia, 1/b - 1/c 31030 Dosson di Casier 33079 Sesto al Reghena Treviso - Italy Pordenone - Italy (+39) 0422 4940 (+39) 0434 698111 (+39) 0422 4941 (+39) 0434 698434 www.came.com...
-
Page 17: Configuration Manual
FB00301-EN CONFIGURATION MANUAL DC-DVC/IP ME... -
Page 18: General Precautions
General precautions • Read the instructions carefully before beginning the installation and carry out the actions as specified by the manufacturer; • The installation, programming, commissioning and maintenance of the product must be carried out only by qualified technical personnel, correctly trained with regard to respecting the regulations in force, including the implementation of accident-prevention measures and the disposal of packaging;... -
Page 19: Technical Features
Description 2 PROG LED 3 PROG key PROG 4 Warning LEDs Red - Call in progress Green - Door open Yellow - Conversation in progress Blue - System busy E F Connectors CN2: connector for access control module with keypad, RFID or combined keypad/display/RFID. -
Page 20: Connection Examples
Connection examples VAS/101 VLS/101 VLS/101M VAS/100MH PROG – D– VLS/101 VLS/101M... - Page 21 Installation diagrams B Diagram for installation with devices powered by PoE Switch Maximum distance between PoE switch and Entry Panel with UTP CAT5, UTP 100m. CAT6 cable: Diagram for installation with locally powered devices With VAS/101 power supply: 1 DVC/IP, 100m with 1 mm cross-section cable With VAS/100.30 power supply: up to 2 DVC/IP devices, 100m cable with 1 mm cross section...
-
Page 22: System Information
Access the settings web page by entering the address of the device that you want to configure in the address bar of your browser (Chrome, Firefox, Safari). SETTINGS Select the [INSTALLER] login mode and enter the password (default password: 112233) to access the settings screens. LOG-IN MODE The [USER] login mode (default password: 123456) lets you: 1) consult the following pages... - Page 23 [CAMECONNECT] only for MASTER device Network Help Exit Here you can find the parameters for VoIP remote control of System Info CONNECTIONS CAMECONNECT video-entry system calls: KEYCODE Date and Time [KEYCODE]: unique device code 0146C1B9F21522A9 Network [PROVIDER]: (default xip01.cameconnect.net) URL for the PROVIDER remote calling service xip01.cameconnect.net...
- Page 24 [FEATURES] only for MASTER device Help Exit Here you can view or modify the DTMF numerical codes System Info ACCOUNT FEATURES TRUNKS NODE STATE assigned to the Door release, Aux1 and Aux2 commands. Date and Time Network DTMF CODES Credentials OPEN DOOR Access control AUX1...
- Page 25 [XIP RECEIVER] only for MASTER device CREDENTIALS Help Exit Here there is a list of XIP devices (SIP receivers) which do System Info LICENCES XIP RECEIVERS XIP MOBILE GENERIC SIP not require a licence and use the MASTER DVC/IP as the registration server.
-
Page 26: Access Control
Access control ACCESS CONTROL Help Exit System Info [MASTER/SLAVE] MASTER/SLAVE USERS Date and Time [IP ADDRESS]: the MASTER device address. For MASTER DVC/ MASTER IP, it is the address of the device itself. IP ADDRESS Network 192.168.61.19 [IP PORT]: (default 20050) the MASTER device port. IP PORTER There is a list of SLAVE devices only for DVC/IP MASTER devices. -
Page 27: Maintenance
[MULTIMEDIA] DEVICE Help Exit Here you can configure the maximum bit rate for the video System Info MULTIMEDIA AUDIO/LED PARAMETERS stream that the entry panel can transmit. The higher the bit rate, the better the video quality but the greater the uplink Date and Time bandwidth occupied. - Page 28 Operations on PCS Xip The device is a constituent part of a system based on the Xip system. For this reason the system structure must be constructed using the PCS Xip software. ETI/miniSER XIP Multi server ETI/miniSER/Domo XIP Server DVC IP Main DVC IP DC IP Zone...
- Page 29 Devices view Units view Serverless IP plate Devices Main DVC IP DVC IP Module DC IP Main DC IP Zone Module Block IP Block IP Sub block IP ETI/miniSER/Domo XIP local Sub block IP IP 1 unit IP unit IP 2 unit Generic SIP IP 3 unit Xip Mobile...
- Page 32 Came S.p.A. Via Martiri Della Libertà, 15 Via Cornia, 1/b - 1/c 31030 Dosson di Casier 33079 Sesto al Reghena Treviso - Italy Pordenone - Italy (+39) 0422 4940 (+39) 0434 698111 (+39) 0422 4941 (+39) 0434 698434 www.came.com...
