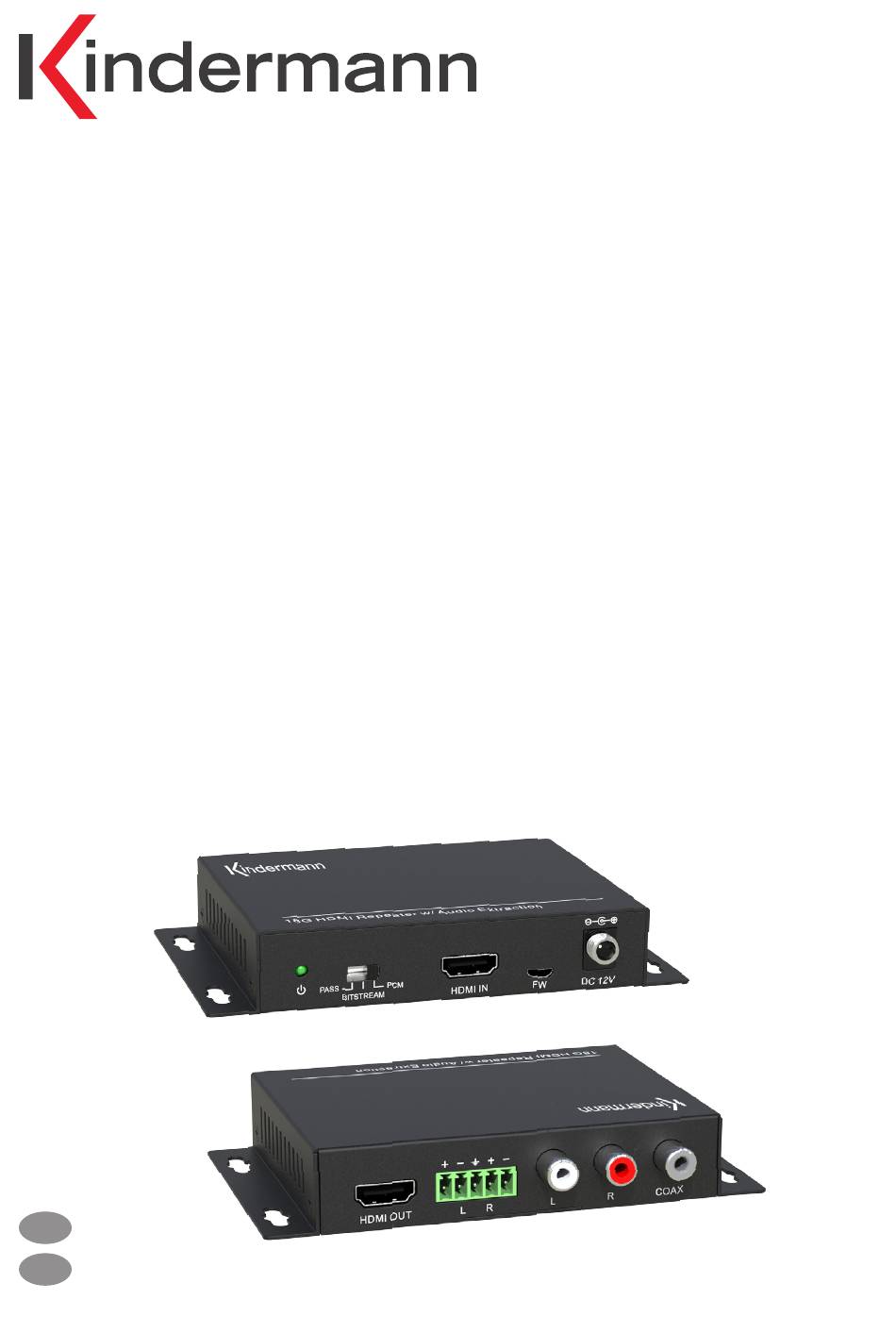

- Page 1 4K60 Audio Extraktor 18G HDMI Repeater mit Audio Auskopplung 18G HDMI Repeater with Audio Extraction Art.-Nr. 7488 000090 Ref. No. 7488000090 Inbetriebnahme- und Bedienungsanleitung Mounting and operating instructions 08.2017...
-
Page 2: Specification
Gerätebeschreibung - Specification Der Kindermann 4K60 Audio Extraktor ist ein kompakter HDMI 2.0 Audio Auskoppler mit 1 HDMI Eingang, 1 HDMI Ausgang und drei Arten von Audio Ausgängen. Er dient zum Auskoppeln des Tons aus 4K HDMI Signalen über symmetrisches L/R Audio, analoges Stereo-Cinch sowie einen koaxialen S/PDIF Digitalaudio Ausgang. -
Page 3: Panel Description
Bedien- und Anzeigekomponenten - Panel description Rückseite - Rear panel • BITSTREAM: Liefert die Audioquelle ein Zweifarbige LED: PCM Audioformat zum nachfolgenden Leuchtet ROT bei Strom-versorgung, DTS/Dolby Processing an einen AV-Receiver, GRÜN bei aktivem HDMI Eingangssignal dann den Wahlschalter ebenfalls auf Wahlschalter für Audio-Betriebsart: BITSTREAM einstellen. - Page 4 Bedien- und Anzeigekomponenten - Panel description Rückseite - Rear panel HDMI OUT: Anschluss für das HDMI Wiedergabegerät (Projektor/Display) L/R: symmetrischer L/R Stereo-Audio Ausgang (zur Verbindung mit professionellen Audiogeräten). L/R: analoger RCA (Cinch) Stereo-Audio Ausgang (für z.B. Audioverstärker oder Aktivlautsprecher). COAX: Koaxialer Digitalaudio (S/PDIF) Ausgang (für z. B. AV-Receiver mit Digitalaudio-Eingang) * Enhanced Display Identification Data ist ein im HDMI Eingang jedes Anzeigegeräts gespeicherter Datensatz zur Übermittlung kompatibler Video- und Audio-Formate an eine verbundene Signalquelle.
-
Page 5: Installation
3. Schließen Sie wahlweise symmetrische oder Line Audio Leitungen an. 4. Versorgen Sie den Kindermann 4K60 Audio Extraktor über das beiliegende Steckernetzteil mit Spannung. 1. Mount the Kindermann 4K60 Audio Extraktor to a solid surface, using the attached mounting brackets and the supplied plastic cushions. -
Page 6: Verfügbares Zubehör
Technische Daten - Technical data Eingang / Input Ausgang / Output Typ A Buchse, 19-Pin Type A female, 19-pin Typ A Buchse, 19-Pin 5-Pin Phoenix Verbinder; Video Video + Audio Type A female, 19-pin RCA; Koaxial Audio Buchse 5-Pin phoenix connector; RCA;... - Page 8 7488 000 090 D/GB 842 141 2017-08 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
