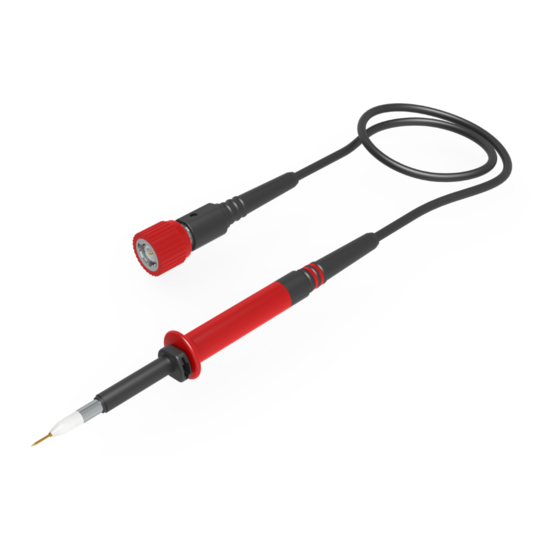

High voltage passive probe
Hide thumbs Also See for PHV Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

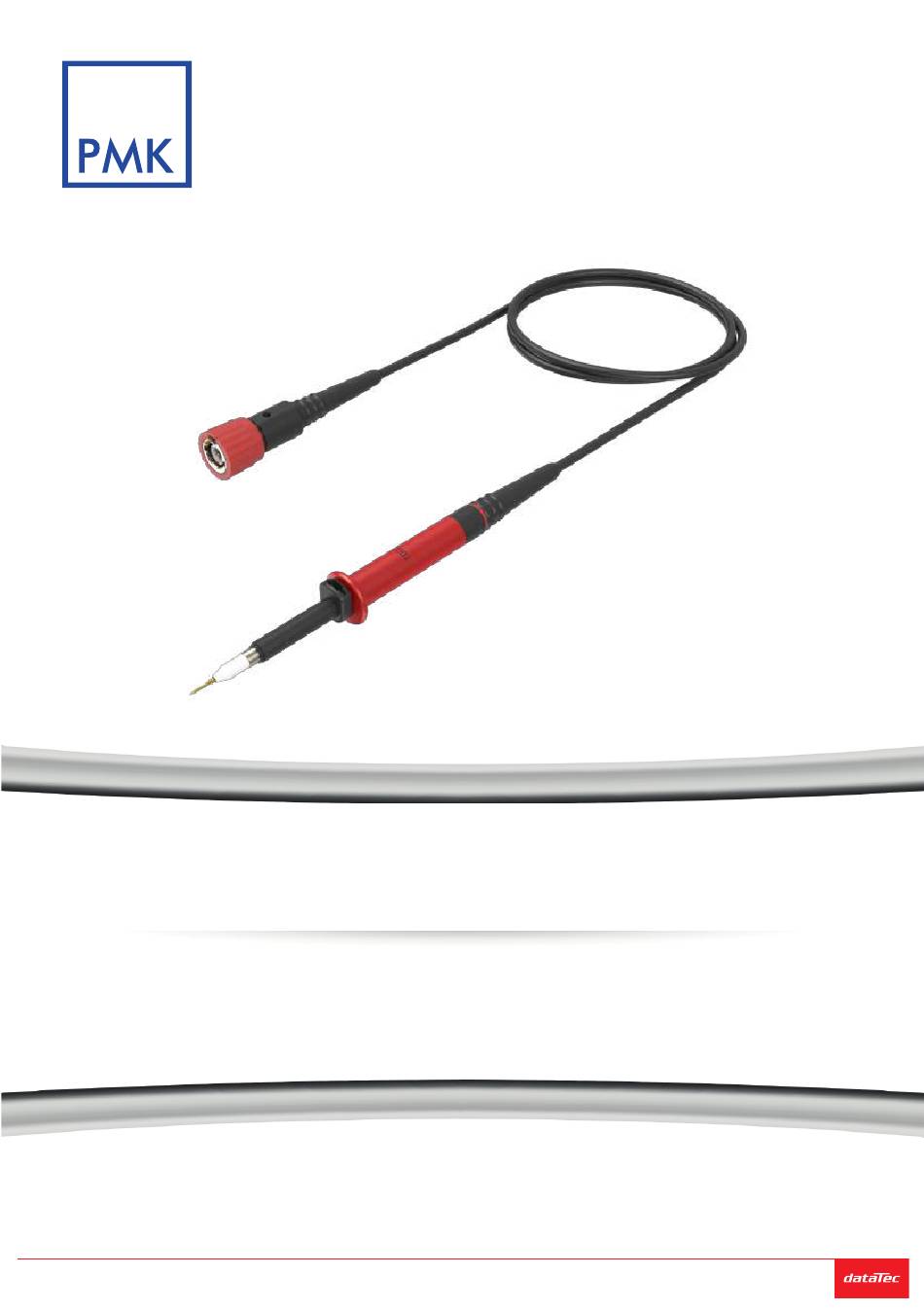

PHV SERIE | PHV SERIES
Distributed by:
Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de
Probing Solutions.
Made in Germany.
Passiver Hochspannungs-Tastteiler
High Voltage Passive Probe
Bedienungsanleitung | Instruction Manual
DE | EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PHV Series and is the answer not in the manual?

Questions and answers

Related Manuals for PMK PHV Series

Summary of Contents for PMK PHV Series

  • Page 1 DE | EN Probing Solutions. Made in Germany. PHV SERIE | PHV SERIES Passiver Hochspannungs-Tastteiler High Voltage Passive Probe Bedienungsanleitung | Instruction Manual Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de...

  • Page 2: Garantie

    Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop-Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde.
  • Page 3 PHV SERIE Sicherheitsrichtlinien Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachste- henden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden.
  • Page 4 PHV SERIE IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Bemessungsdaten Einige dieser Messstromkreise sind nur für Niedrigenergie- für eine Messkategorie anwendungen geeignet, andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie nicht in CAT II, III oder IV durch hohe Kurzschlussströme oder hohe Leerlaufspan-...
  • Page 5 PHV SERIE IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. Hinweis: Diese VERSCHMUTZUNG hat keinen Einfluss.
  • Page 6 PHV SERIE PHV 1000 PHV 1000-3 PHV 1000-5 PHV 1000 PHV 1000-3 PHV 1000-5 Bestellnummer ohne Read-Out 860-622-B00 860-623-B00 860-625-B00 PHV 1000-RO PHV 1000-3-RO PHV 1000-5-RO Bestellnummer mit Read-Out 860-622-B02 860-623-B02 860-625-B02 PHV 1000-C PHV 1000-3 C PHV 1000-5 C Bestellnummer ohne Read-Out im Koffer 86C-622-B00 86C-623-B00...
  • Page 7 PHV SERIE PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 870-622-A00 870-623-A00 870-625-A00 870-722-A00 870-723-A00 870-725-A00 PHV 2000-RO PHV 2000-3-RO PHV 2000-5-RO PHV 2000-RO PHVS 2000-3-RO PHVS 2000-5-RO 870-622-A02...
  • Page 8 PHV SERIE Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV Typical Voltage Derating PHV1000 PHV Serie Measurement Category I...

  • Page 9: Wartung

    PHV SERIE Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen.
  • Page 10 PHV SERIE Abgleichverfahren Der Tastkopf kann sowohl für den niederfrequenten Bereich (LF), als auch für den hochfrequenten Bereich (HF) abgeglichen werden. ● LF Abgleich LF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der LF-Abgleich passt die Tastkopf-Kabelkapazität an die Oszilloskop-Eingangs- kapazität an.
  • Page 11 PHV SERIE Abgleichverfahren ● HF Abgleich Der HF muss nicht abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Wir empfehlen die Ver wendung der folgenden Geräte für einen genauen HF Abgleich: Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ohm Durchführungsabschluss und BNC Adapter.
  • Page 12 PHV SERIE Tastkopfzubehör 891-005-803 891-005-011 5x Federspitze 0,8 mm 5x Feste Spitze 0,8 mm 018-210-003 BNC Adapter 5,0-L 890-321-020 / 890-321-000 890-292-006 Klemmhaken 5.0-L PCB Adapter 5,0-L rot / schwarz 018-292-227 / 018-292-027 Isolierkappe 5,0-L rot /schwarz 890-221-002 / 890-221-000 Flexibler Adapter 5.0-L auf 4 mm 018-292-022 Sicherheitsbananenstecker...
  • Page 13 PHV SERIE 890-400-015 Masseleitung 15 cm 890-400-102 890-400-000 Masseleitung 22 cm 890-400-002 Masseleitung 22 cm auf 2 mm Bananenstecker Masseleitung 30 cm 890-400-104 890-450-220 Masseleitung 22 cm HF kompensierte Masseleitung 22 cm auf 4 mm Bananenstecker Verwenden Sie die Masseleitung nur für den Anschluss an Masse (Erde) Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet.
  • Page 14 PHV SERIE Bemessungsdaten Zubehör PCB Adapter 5,0-L (890-292-006) Maximale bemessene Eingangsspannungen, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht für CAT II, III, IV Verschmutzungsgrad: 2 Messzubehör ohne Bemessungsdaten für eine Messkategorie: 2000 V DC oder AC peak Maximales Pulsrating, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht für CAT II, III, IV Upuls = 6000 V (Sprung 0 V auf 6000 V)
  • Page 15 PHV SERIE Lieferumfang Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Verwenden Sie die Masseleitung nur für den Anschluss an Masse (Erde) Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet.

  • Page 16: Warranty

    (including damages for loss of profits, loss of business, loss of use or data, interruption of business and the like), even if PMK GmbH has been advised of the possibility of such damages arising from any defect or error in this manual or product.

  • Page 17: Safety Information

    PHV SERIES Safety Information To avoid personal injury and to prevent fire or damage to this product or products connected to it, review and comply with the following safety precautions. Be aware that if you use this probe assembly in a manner not specified the protection this product provides may be impaired.
  • Page 18 PHV SERIES IEC Measurement Categories Definitions and Examples No Measurement Definition: Many types of test and measuring circuits are not intended not in CAT II, III or IV to be directly connected to the mains supply. Category Some of these measuring circuits are intended for very low...
  • Page 19 PHV SERIES IEC Pollution Degrees Definitions and Examples: Overview of measurement categories according to IEC 61010-031 O = No Measurement Category (Other circuits that are not directly connected to mains) Pollution Degree 1 No POLLUTION or only dry, non conductive POLLUTION.
  • Page 20 PHV SERIES PHV 1000 PHV 1000-3 PHV 1000-5 PHV 1000 PHV 1000-3 PHV 1000-5 Order-Number without Read-Out 860-622-B00 860-623-B00 860-625-B00 PHV 1000-RO PHV 1000-3-RO PHV 1000-5-RO Order-Number with Read-Out 860-622-B02 860-623-B02 860-625-B02 PHV 1000-C PHV 1000-3 C PHV 1000-5 C...
  • Page 21 PHV SERIES PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 870-622-A00 870-623-A00 870-625-A00 870-722-A00 870-723-A00 870-725-A00 PHV 2000-RO PHV 2000-3-RO PHV 2000-5-RO PHV 2000-RO...

  • Page 22: Input Impedance

    PHV SERIES Voltage Derating Note that the maximum input voltage rating of the probe decreases as the frequency of the applied signal increases. The charts given here are valid for no measurement category, not in CAT II, III, IV PHV Series...

  • Page 23: Maintenance

    PHV SERIES Handling Handle with care especially when fitted with the extra thin and sharp spring contact tip to avoid any injury. Note that the probe cable is a sensitive part of the probe. Do not damage through excessive bending or pulling. Avoid mechanical shock to this product in general to guarantee accurate performance and protection.

  • Page 24: Adjustment Procedures

    PHV SERIES Adjustment Procedures The probe can be adjusted for low frequency (LF) compensation and for high frequency (HF) compensation. ● LF Compensation LF needs to be adjusted when the probe is connected to the oscilloscope input the first time.
  • Page 25 PHV SERIES Adjustment Procedures ● HF Compensation HF doesn´t necessarily needs to be adjusted when connecting the probe to your oscilloscope for the first time. We recommend to use the following equipment for proper HF compensation: Rectangular wave generator with a rise time faster than 700 ps, 50 Ohm feed-through and probe BNC adapter.

  • Page 26: Probe Accessories

    PHV SERIES Probe Accessories 891-005-803 891-005-011 5x Spring Tip 0.8 mm 5x Solid Tip 0.8 mm 018-210-003 BNC Adapter 5.0-L 890-700-006 890-321-020 / 890-321-000 PCB Adapter 5.0-L Sprung Hook 5.0-L red / black 018-292-227 / 018-292-027 Insulating Cap 5.0-L red / black 890-221-002 / 890-221-000 Flexible Adapter 5.0-L to 4 mm...
  • Page 27 PHV SERIES 890-400-015 Ground Lead 15 cm 890-400-102 890-400-000 890-400-002 Ground Lead 22 cm Ground Lead 22 cm Ground Lead 30 cm to 2 mm Banana Plug 890-400-104 Ground Lead 22 cm 890-450-220 to 4 mm Banana Plug HF compensated Ground Lead 22 cm Use ground lead only for connections to earth ground.
  • Page 28 PHV SERIES Rating Accessories PCB Adapter 5,0-L (890-292-006) Maximum Rated Input Voltages, No Measurement Category, not in CAT II, III, IV Pollution Degree: 2 No Measurement Category: 2000 V DC oder AC peak Maximum Pulse Rating, No Measurement Category, not in CAT II, III, IV...

  • Page 29: Scope Of Delivery

    PHV SERIES Scope of Delivery The following items are included in the scope of delivery. Please check the delivery for completeness. If any item is missing, send a message to our service department and we will send you this item immediately.
  • Page 30 PHV SERIES Notes...
  • Page 31 PHV SERIES...
  • Page 32 Copyright © 2020 PMK GmbH All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
