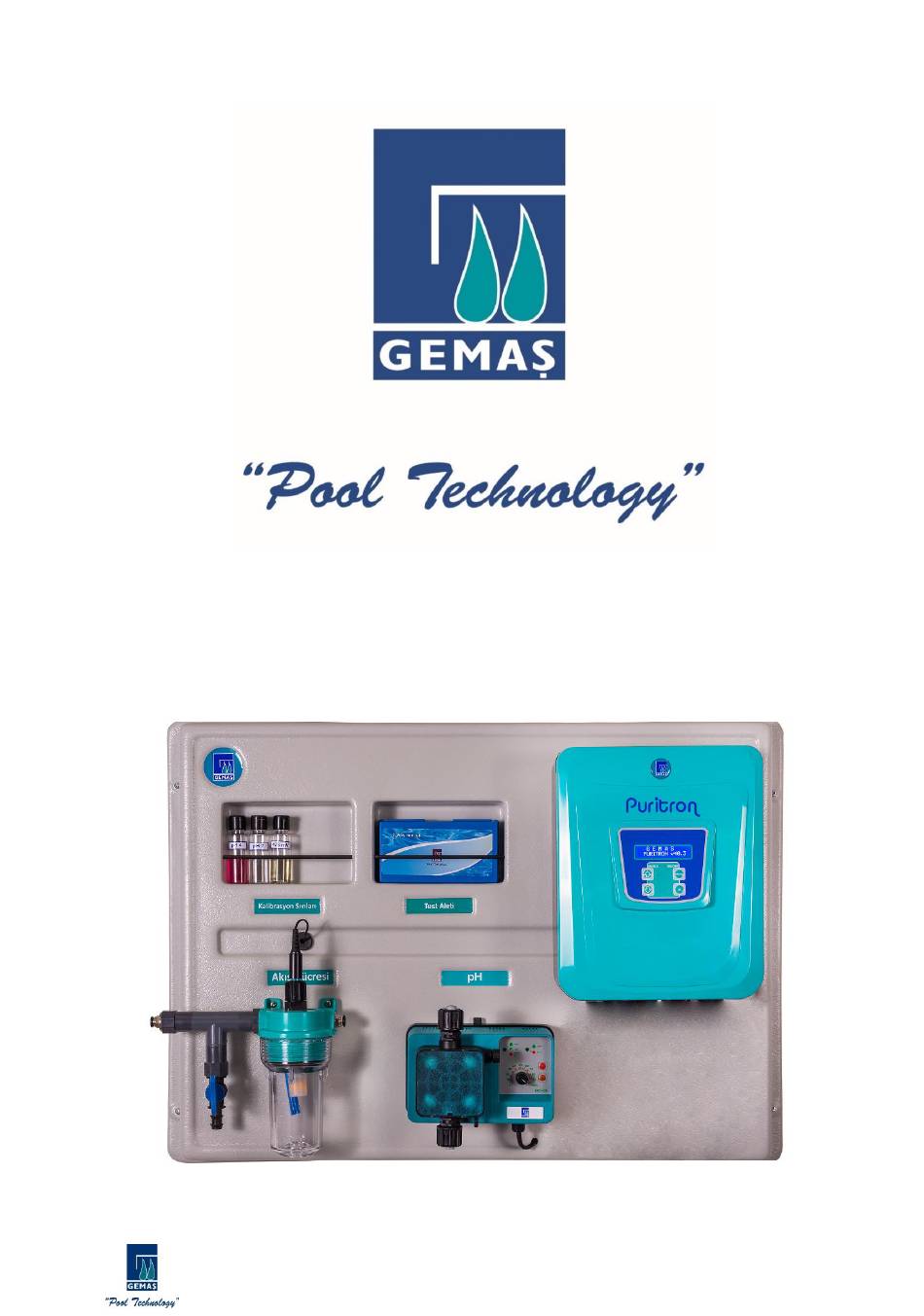

- Page 1 GSC 101/201/301/ 064251/064261/064271/ INSTALLATION – USER MANUAL KURULUM - KULLANIM KILAVUZU GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
-
Page 2: Preliminary Information
GEMAS PURITRON INSTRUCTION MANUAL V1.8 Preliminary information “Thank you for your trust and support in Gemaş branded products. “ GEMAŞ Salt Chlorine Generator; It is designed and manufactured to perform salt electrolysis in small and medium-sized household pools. The instructions for use must be read carefully before assembly and the assembly process must be performed by experienced technicians. - Page 3 GEMAS PURITRON INSTRUCTION MANUAL V1.8 Salt Electrolysis and Its Advantages Salt electrolysis; It is the name given to the water purification method that allows the salt in the water to be treated to be converted into free chlorine, a strong oxidizing agent, by an electrolytic process.
-
Page 4: Product Features
GEMAS PURITRON INSTRUCTION MANUAL V1.8 1.PRODUCT FEATURES • It produces chlorine in the salt concentration in the same proportion as the tear salinity. • It has a user-friendly interface that provides ease of use with an LCD screen. • It has an automatic electrode cleaning feature against calcification. -
Page 5: Assembly & Installation
GEMAS PURITRON INSTRUCTION MANUAL V1.8 2.ASSEMBLY - INSTALLATION Assembly and installation must be done by authorized service or experienced electrician and plumber. Otherwise, the manufacturer and the seller cannot be held responsible for the problems that may arise from incorrect installation and commissioning. Repair, maintenance and parts replacement cannot be claimed under warranty. -
Page 6: Control Unit Installation

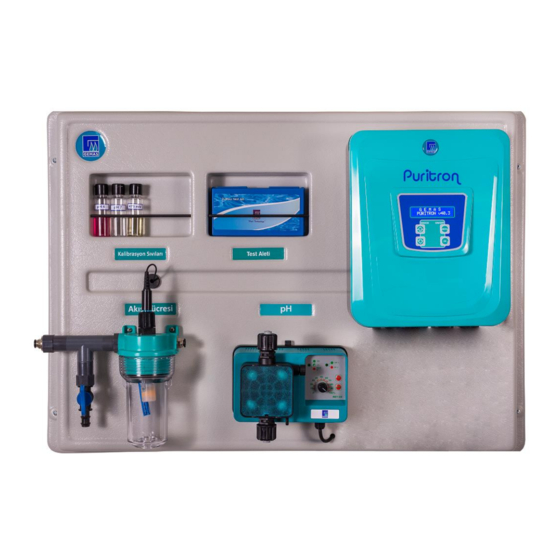

GEMAS PURITRON INSTRUCTION MANUAL V1.8 1. Control unit 2. Electrode Cell 3. pH Dosing Pump 4. Flow Cell and pH Sensor 5. Calibration Fluids 6. Test Kit 2.1. Control Unit Installation 1.Power Cord Input Socket 2.Glass Fuse Slot 3.Device On / Off (On / Off) Switch 4.pH Reducer / Booster Dosing Pump Cable Outlet Gland... - Page 7 GEMAS PURITRON INSTRUCTION MANUAL V1.8 2.2. Electrode Cell Assembly 1.Electrode Cable Choke Seal 2.Sleeve Electrode Head 3.Cable Connection Terminals 4.Electrode 5.Silicone Gasket Between Electrode and Reservoir 6.Electrode Chamber 7.Water Inlet Connection Section 8.Water Outlet Connection Section The electrode cell must be installed in the direction of return to the pool, after the last element (filter, heater, etc.) where water enters.
- Page 8 GEMAS PURITRON INSTRUCTION MANUAL V1.8 2.3. Pool Water It is recommended to use mains water for the pool. If you are supplying water from other sources, please analyze the water and make sure that there are no high concentrations of metals and calcium that are not suitable for the operation of the system.
- Page 9 GEMAS PURITRON INSTRUCTION MANUAL V1.8 3.COMMISSIONING - USE Review the electrical and water installation. Be sure to follow the assembly instructions written above correctly. If there is no deficiency or error, you can start the commissioning process. • Open the water inlet and water outlet valves, turn off the bypass valve. Make sure there are no water leaks in the valves and the chamber.
-
Page 10: Setting Menu
GEMAS PURITRON INSTRUCTION MANUAL V1.8 5.It is the pH reducer/booster dosing control mode icon. Two different icons appear in this section. pH mode: It is in the AUTO position and dosing is done. pH mode: It is in the AUTO position and no dosing is made. - Page 11 GEMAS PURITRON INSTRUCTION MANUAL V1.8 3.2.3. PH SETTINGS It is the page where pH settings are made The OK button is pressed once to enter the page, and to exit the page, the MENU button must be pressed once. Direction buttons UP and DOWN are used to switch between parameters on the page.
- Page 12 GEMAS PURITRON INSTRUCTION MANUAL V1.8 3.2.3d.pH Buffer Sec pH buffer flood; It is the parameter that the liquid to be dosed is introduced to the device whether it is a pH reducer or a pH booster. The OK button is pressed once and the parameter is entered, to exit the parameter, the MENU button must be pressed once.
-
Page 13: Program Menu
GEMAS PURITRON INSTRUCTION MANUAL V1.8 3.2.4.P.COVER PROC. Thanks to the pool cover closing control on the device; It provides the ability to adjust the chlorine production rate when the cover is closed. A switch with N.O contact (Dry Contact) is connected to the pool cover closing control connection socket. -
Page 14: Cleaning - Maintenance Instructions
GEMAS PURITRON INSTRUCTION MANUAL V1.8 4.CLEANING - MAINTENANCE INSTRUCTIONS 4.1. Electrode Cleaning Although the physical properties of the water used vary depending on geographical regions, it inevitably contains certain amounts of calcium, magnesium, iron, and other minerals. While the water is cold, these suspended minerals decompose from water during electrolysis, some of them stick to the electrodes in the chamber. - Page 15 GEMAS PURITRON INSTRUCTION MANUAL V1.8 4.3.Fault Codes and Suggested Solutions Fault Code Possible Failure Solution Way ERR1 Cable is broken or not touching Check cable and connection terminals, replace if necessary. Electrode wiring problem Check electrode cable connection terminals. Heavy lime Clean the lime from the cell and reduce the polarity period.
- Page 16 Mühendislik Mekanik San.ve Tic.A.Ş. herhangi bir zamanda ve herhangi bir kişi veya kuruluşa bildirimde bulunma yükümlülüğü olmaksızın, belgedeki içerikte böyle bir revizyon yapma hakkını saklı tutar. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 17 Prosesle elde edilen ışıltılı ve hijyenik havuz suyu, sağlanan kullanım kolaylığı, kimyasal kullanım masraflarında büyük tasarruf ve emniyet; sistemi vazgeçilmez kılan temel özellikleridir. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
-
Page 18: Ürün Özellikleri
Titanium Cihaz Ölçüleri 24X32X13cm Cihaz Ağırlığı 2.4Kg Pano Ölçüleri 78X56X19cm Kutu Ölçüleri 81X60X24cm Kutu Ağırlığı 11,5Kg GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr... - Page 19 Nötr ve toprak arası voltaj değeri en çok 2 V AC olmalıdır. L-N: 220V AC L-PE: 220V AC N-PE: Maksimum 2V AC Tesisat Şeması GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 20 Tuz klor jeneratörü pompaya paralel olarak ve su hücrede devir daim olurken kullanılmalıdır. Hücrede su akışı olmadan kesinlikle cihaz çalıştırılmamalıdır. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 21 Bu resimde görüldüğü gibi bir tesisat yapılarak engellenebilir. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 22 Tuz eklemeniz gereken durumlarda tuzu mümkün olduğunca havuza dönüş hattına yakın dökün. Kesinlikle skimmere veya emiş süzgeçlerine dökmeyin. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 23 çekilen anlık akım değeri gösterilmektedir. Arızalar ile ilgili detaylı bilgiler Arıza Kodları ve Önerilen Çözüm Yolları kısmında anlatılmıştır. 4.Ölçülen anlık pH değerinin gösterildiği kısımdır. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
-
Page 24: Ayar Menüsü
çalışma dili değişikliği yapılır. İstenilen çalışma dili ekrana geldiğinde OK butonuna bir kez basılır, çalışma dili seçilerek kaydedilir. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr... - Page 25 Buradaki değer UP ve DOWN yön butonlarıyla değiştirilir. İstenilen değer verildiğinde OK butonu ile seçilip kaydedilir ve otomatik olarak parametreden çıkılır. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 26 Bu durumda cihaz dozaj pompasını durdurur ve pompanın sıvı olmadan çalışıp zarar görmesini engeller. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 27 Havuz örtüsü kapandığında switchten gelen sinyal cihazı örtü moduna geçirir ve ekranda simgesi belirir. Cihaz örtülü modda çalışırken istenilen üretim değeri yön butonları ile arttırılıp azaltılır. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 28 Ekipmanı kapatmanız gereken durumlar: Susuz çalışma Filtre temizlenirken Havuz boşaltılırken Su donduğunda Hücre temizlenirken GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
- Page 29 Puritron; pompa, filtre ve çok yollu vana da dahil olmak üzere temizlik ekipmanlarıyla kesinlikle aynı ortamda bulundurulmamalıdır. GEMAŞ Genel Mühendislik Mekanik San.ve Tic.A.Ş. İTOB Organize Sanayi Bölgesi 10001 Sok.No:28 Menderes/İZMİR TURKEY Tel:0232 799 0 333 Fax:0232 799 0 330 www.gemas.com.tr info@gemas.com.tr...
