Locking Mechanisms
WS Line
Tools Required

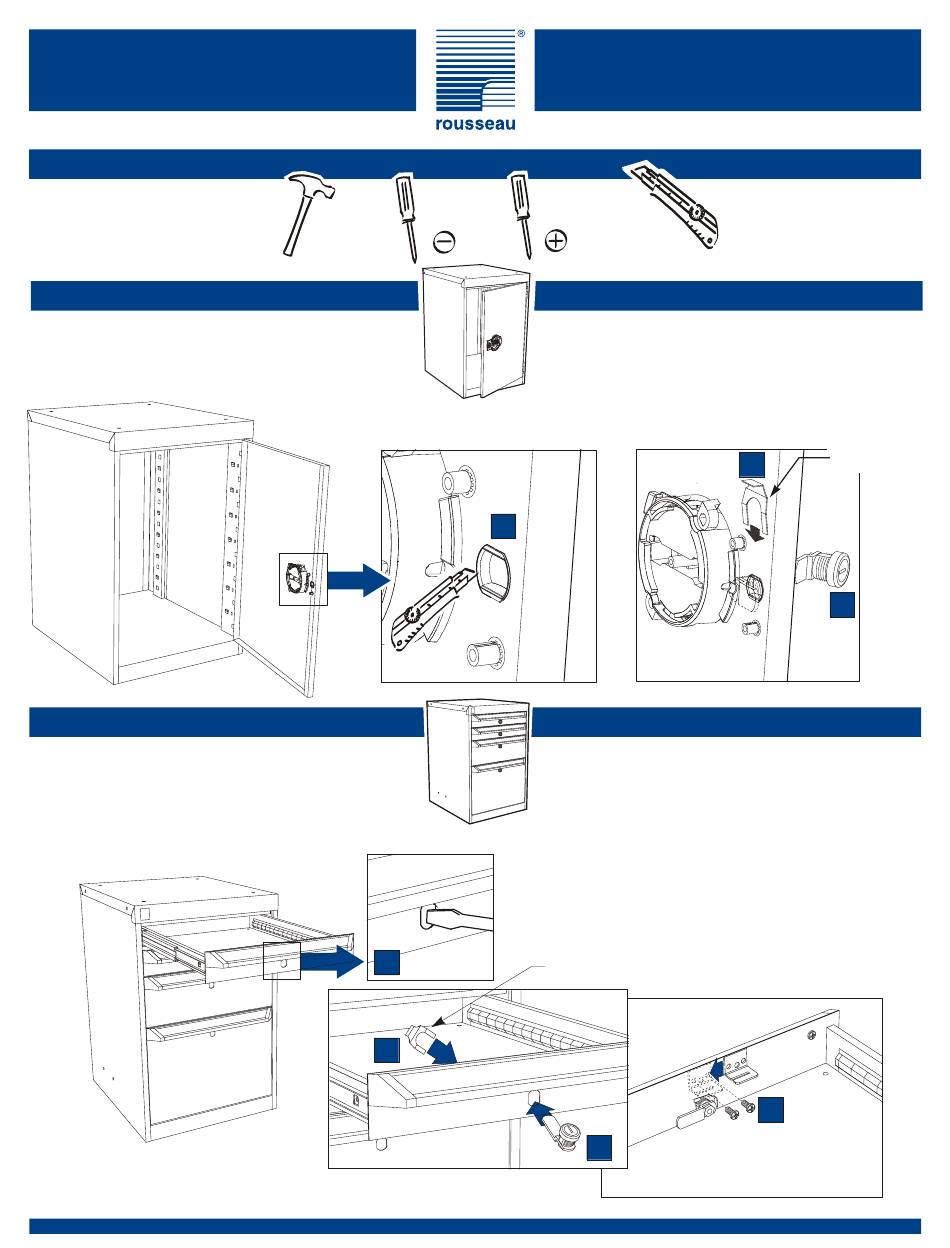

Door Lock Assembly
A.
Remove the knock-out from the plastic handle with
a knife.
B.
Assemble the lock onto the door.
C. C.
Use the U spring to secure the lock in place.
Drawer Lock Assembly
A.
Remove the knock-out from the drawer front.
B.
Assemble the lock onto the drawer.
C.
Use the U spring to secure the lock in place.
D.
Install the reinforcing bracket.
rousseaumetal.com
1-800-463-4271
Assembly Guide
A
C
Guía de montaje
Phillips #3
A.
B.
C.
A
A.
B.
C.
D.
U Spring
Resorte en U
B
Page/Página 1/2
Mecanismos de cierre
Ligne WS
Herramientas necesarias
Cerradura de puerta - Montaje
Retirar la circunferencia premarcada de la
manija de plástico con cuchillo o cortador.
Montar la cerradura en la puerta.
Utilizar el resorte en U para mantener la
cerradura en su lugar.
C
Cerradura de cajón - Montaje
Hundir el círculo que está en la cara
delantera del cajón.
Montar la cerradura.
Utlizar el resorte en U para bloquear
la cerradura en su lugar.
Instalar el refuerzo de la cerradura.
D
U Spring
Resorte en U
B
W14-AL01S
7D000904S
Advertisement
Related Manuals for Rousseau W14-AL01S
Summary of Contents for Rousseau W14-AL01S
- Page 1 Use the U spring to secure the lock in place. Utlizar el resorte en U para bloquear Install the reinforcing bracket. la cerradura en su lugar. Instalar el refuerzo de la cerradura. U Spring Resorte en U rousseaumetal.com Page/Página 1/2 W14-AL01S 1-800-463-4271 7D000904S...
- Page 2 Shelves Assembly Anaqueles - Montaje If shelves are required between two Si se desea instalar anaqueles entre dos drawers or between a drawer and a cajones o entre un cajón y una puerta, door, read the following instructions. seguir las instrucciones que se encuentran If not required, go to locking bar a continuación.
