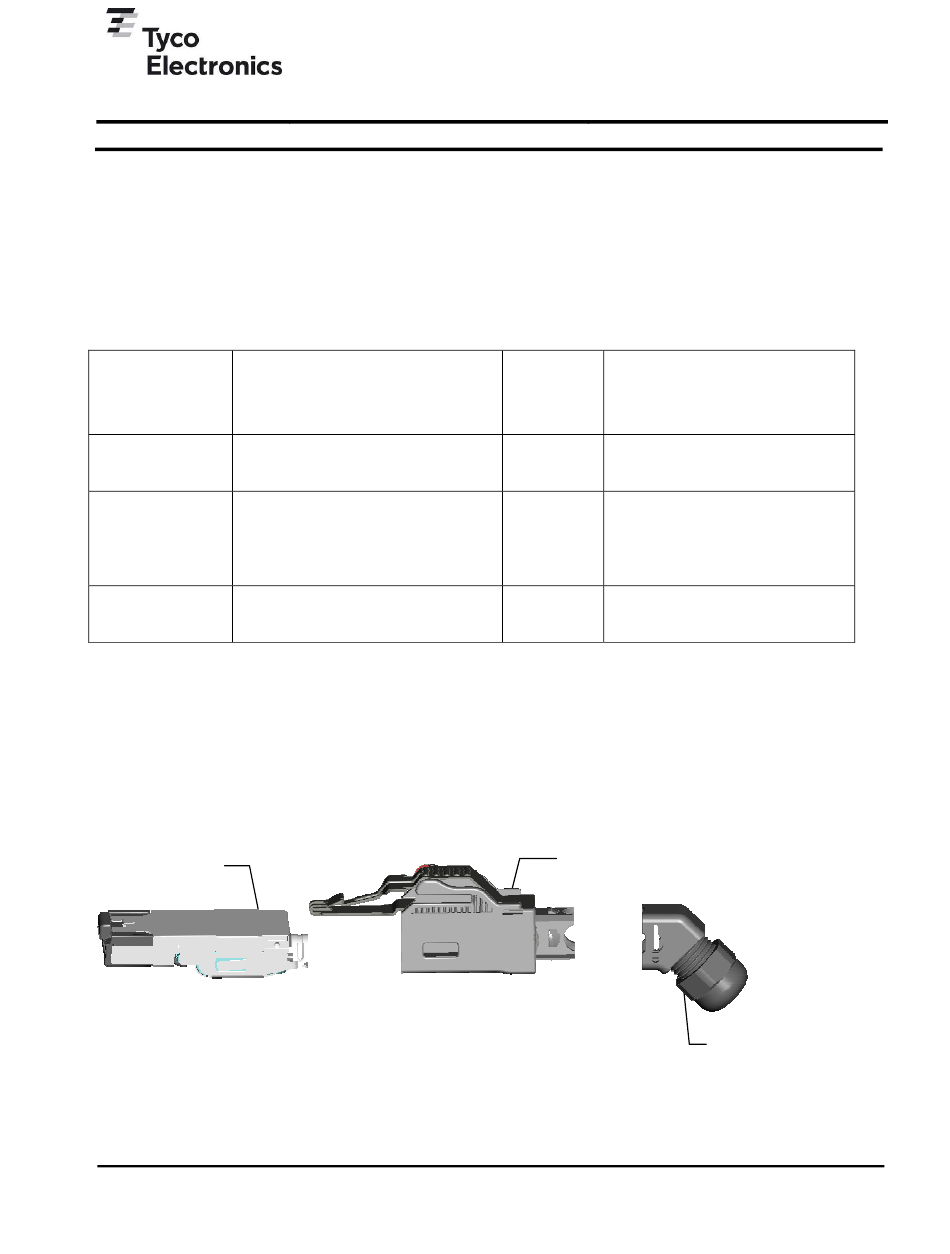

RJ45 Industrial Ethernet Field Installation Kit IP20 45 DEG

1. Scope / Anwendungsbereich

This manual describes the assembly of RJ45 Connector IP20 45 degree.

Diese Anleitung beschreibt den Zusammenbau des RJ45 Stecker IP20 45 Grad.

2. Components / Einzelteile

Insert

Order No.

Einsatz

Bestell- Nr.

Core 4 p.

1987236-1 (single / einzeln)

1987236-2 (50x packing/ Packung)

Core 8 p.

1987236-3 (single/ einzeln)

1987236-4 (50x packing/ Packung)

Core 8 p. Gigabit

1987236-5 (single/ einzeln)

1987236-6 (50x packing/ Packung)

Descriptions / Bezeichnungen

Insert

Einsatz

Tyco Electronics Corporation,

Berwyn, PA 19312

*Trademark

| Indicates change

Instruction Sheet

Anleitung

Cable No.

Kabel-Nr.

1981897-1

1939707-1

1939708-1

This specification is a controlled document.

411-18485

21-AUG-2009 Rev. B

Cable Type

Kabeltyp

2x2 AWG 22

stranded / litze

2x2 AWG 22

solid / massiv

4x2 AWG 26

stranded / litze

Case IP20

Gehäuse IP20

Angle Part with Nut

Winkelstück mit Mutter

Document Number

1 of 8

ECOC EGD0

LOC:AI

Table of Contents

Need help?

Do you have a question about the RJ45 and is the answer not in the manual?

Questions and answers

Summary of Contents for Tyco Electronics RJ45

Page 1 Anleitung RJ45 Industrial Ethernet Field Installation Kit IP20 45 DEG 1. Scope / Anwendungsbereich This manual describes the assembly of RJ45 Connector IP20 45 degree. Diese Anleitung beschreibt den Zusammenbau des RJ45 Stecker IP20 45 Grad. 2. Components / Einzelteile Insert Order No.
Page 2 411-18485 PIERCING CONTACT INSULATION DISPLACEMENT CONTACT (IDC) Einstichkontakt Schneidklemmkontakt CORE 8 P GIGABIT CORE 8 P CORE 4 P 4. Assembly Procedure / Montageanweisung 4.1 Preparing of connector and stripping of Industrial Ethernet cable / Vorbereiten des Steckverbinders und abisolieren des Industrial Ethernet Kabels Put the Angle Part with Nut and the Case on the cable, afterward stripping cable.
Page 3 Empfohlene Abisoliermaße wie im folgenden Bild dargestellt. CORE 8 P LAENGE CORE 4 P CORE 8 P GIGABIT LENGTH Recommended stripping tool Tyco Electronics No.0-1981944-1 Empfohlenes Abisolierwerkzeug Tyco Electronics No.0- 1981944-1 Yellow Blade Cassette No. 0-0603996-3 Gelbe Messerkassette Nr. 0-0603996-3 Rev A1...
Page 4 411-18485 4.2 Connecting the Industrial Ethernet Cable / Anschließen der Industrial Ethernet Leitung Insert the signal conductors into the Wire Guide and pay attention to color coding. Einführen der Einzeladern in die Kabelführung, hierbei auf richtige Farbzuordung achten. CORE 4 P CORE 8 P CORE 8 P GIGABIT Clamp the upper 4 signal wires and cut as short as possible within area of color code...
Page 5 411-18485 Close the connector parts to contact the wire. Kontaktieren der Leitung durch Schließen der Steckverbinderhälften. PRESS THE CABLE SHIELD INTO THE CLAMP TO GET OPTIMAL GROUND CONTACT KABELSCHIRM IN DIE SCHELLE DRÜCKEN, UM EINEN OPTIMALEN MASSEKONTAKT ZU ERREICHEN Note: For correct connection the connector parts must be closed completely.
Page 6 411-18485 Assemble and snap in to the Angle Part with Nut. Einsetzen und Verrasten des Winkelstücks mit Mutter. click Tighten the nut by screwing. Festziehen der Kabelverschraubung. Subsequent changing to direction of cable outlet (optionally)/ nachträgliche Änderung des Kabelabganges (optional) Solve the nut and disengage the Angle Part with a screw driver.
Page 7 411-18485 Rotate the Angle Part by 90° and assemble again according note 4.3 step 2 and 3. Verdrehen des Winkelstücks um 90° und wieder montieren nach Abschnitt 4.3 Schritt 2 und 3. Recommended directions of cable outlet. Empfohlene Richtungen für den Kabelabgang. DOWNWARDS NACH UNTEN RIGHTWARDS...
Page 8 411-18485 Technical Data / Technische Daten Protection Level / Schutzklasse: IP 20 Operating Temperature/ Betriebstemperatur: -25°C … +70°C Storage Temperature/ Lagertemperatur: -40°C … +70°C Wire Gauge / Drahtquerschnitt : CORE 8 P AWG 26 (0,12mm²) stranded wire / Litzenleiter CORE 4 P AWG 26 (0,12mm²) up to AWG 22 (0,32mm²) solid wire or stranded wire / Massiv- oder Litzenleiter CORE 8 P GIGABIT...
