PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO

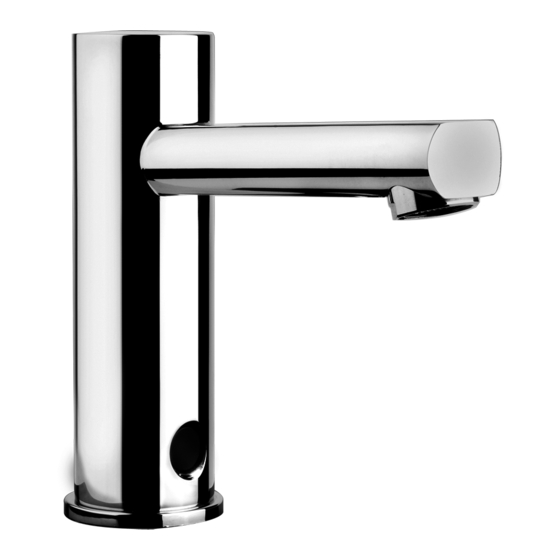

Art. 30521





Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 30521 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gessi 30521

Summary of Contents for Gessi 30521

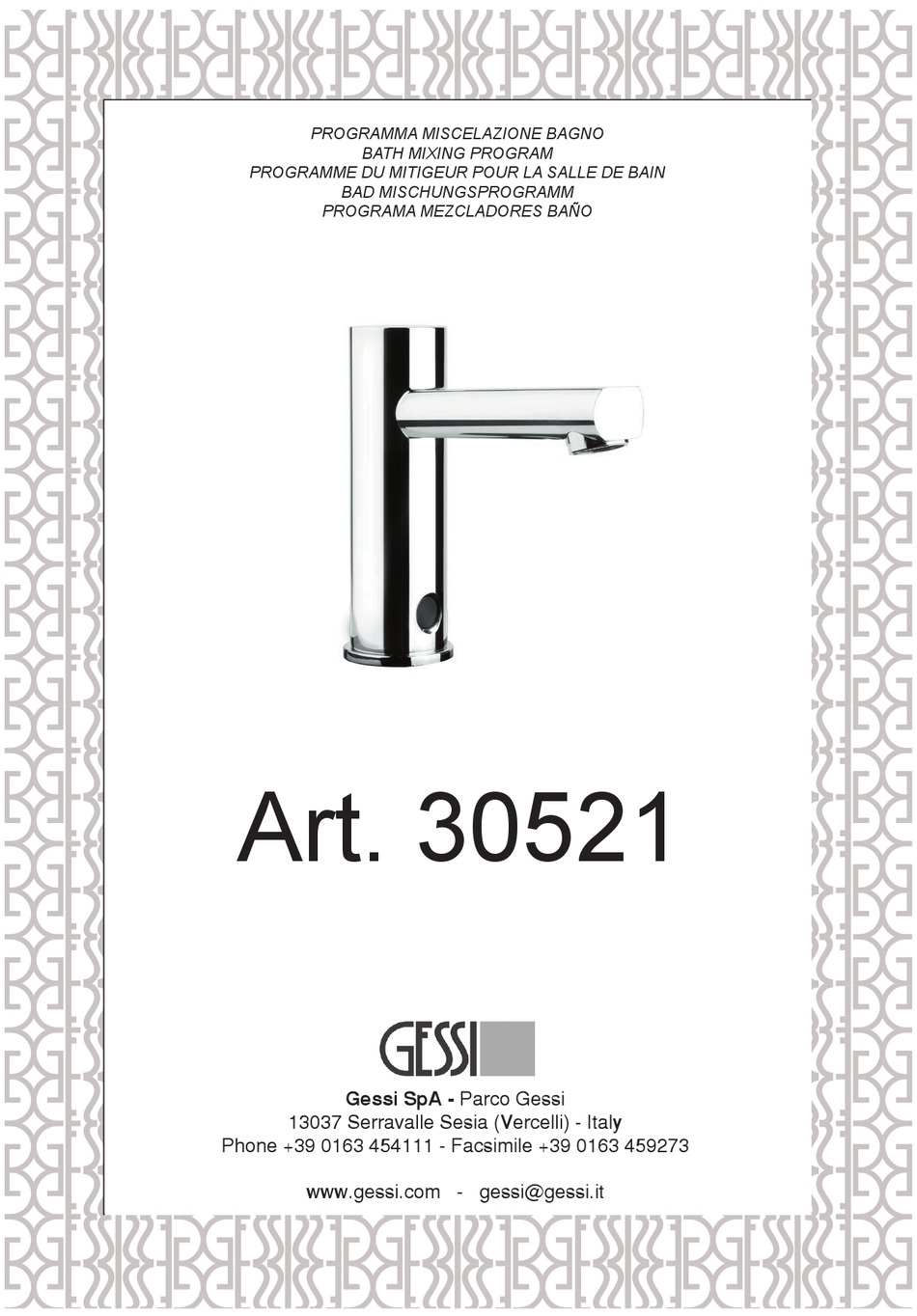

  • Page 1 PROGRAMMA MISCELAZIONE BAGNO BATH MIXING PROGRAM PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO Art. 30521    ...

  • Page 2: Informazioni Preliminari

    Fig. 1 INFORMAZIONI PRELIMINARI: - Contenuto della confezione: A - Corpo rubinetto elettronico F – Batteria 6V tipo CRP2 B – Kit di fissaggio con guarnizioni 3/8” G - Basetta C – Elettrovalvola H - Set fissaggio scatoletta D – Flessibili di alimentazione L - Rubinetti filtro E –...

  • Page 3: Informations Préliminaires

    INFORMATIONS PRÉLIMINAIRES: - Contenu de la confection: A – Corps du robinet électronique F – Batterie 6V type CRP2 G B – Kit de fixage avec les joints 3/8” G – Base d’appui C – Soupape électrique H - Se de fixage de la boîte D –...

  • Page 4: Installazione

    Fig. 2 Fig. 3 Ø42 12° Ø48 40 MAX Ø33.5 Ø33.5 40 max G 3/8" G 3/8" misure in mm - measures in mm - dimensions en mm - Maß im mm - medidas en mm INSTALLAZIONE : Prima di installare il rubinetto sul piano del lavello assicurarsi che l’acqua della rete idrica sia chiusa e che la batteria di alimentazione non sia inserita.
  • Page 5 Fig. 4 Fig. 5a - modalità con miscelazione dell’acqua - connection mixed water - Aliméntation eau melangée - Verbindung gemischtes Wasser - Conexiòn agua mezclada Guarnizione filtro Filter washer Ch. 19mm Rondelle de filtre Filterunterlegscheibe Ch. 19mm Arandela filtro Ch. 19mm Ch.
  • Page 6 INSTALLAZIONE: Fig. 4 - inserire il kit di fissaggio come indicato in figura. Collegare l’elettrovalvola al tubetto mediante il raccordo girevole già installato sull’elettrovalvola stessa. Fig. 5a - Collegare i flessibili di alimentazione al raccordo a “T” posto sotto l’elettrovalvola, interponendo la guarnizione filtro. Collegare l’altra estremità...
  • Page 7 Fig. 6 Fig. 7 BLACK 90° 90°...
  • Page 8 INSTALLAZIONE (segue) : - Collegamenti elettrici: Fig. 6 - Fissare la scatoletta alla parete installando i tasselli come indicato, se si fissa ad un mobile usare solo le viti autofilettanti in dotazione. Fig. 7 - Collegare il capocorda rosso al faston (+) della bobina dell’elettrovalvola. Collegare il capocorda nero al faston (-) della bobina dell’elettrovalvola.
  • Page 9 Fig. 8 Fig. 9 5 cm < Fig. 10 Fig. 11 8° 50 mm 200 mm...
  • Page 10 REGISTRAZIONE DISTANZA DI RIVELAZIONE DELLA FOTOCELLULA (Fig. 8-11): Tale operazione è possibile negli istanti immediatamente successivi l’installazione della batteria tipo CRP2 nell’apposito alloggia- mento e il collegamento del cavetto di alimentazione della fotocellula (grigio) all’innesto sulla scatoletta porta batteria. - Notare l’accensione di un led lampeggante nell’occhio della fotocellula stessa. - Mettere una mano a meno di 5 cm dalla fotocellula mentre il led rosso lampeggia.
  • Page 11 Fig. 12 Fig. 13 Ch. 11mm Ch. 19mm Fig. 14 Fig. 15 Fig. 16 Fig. 17 Ch. 2.5 mm...
  • Page 12 SOSTITUZIONE DEL SENSORE (Fig. 12-13-14-15-16-17): Prima di effettuare questa operazione assicurarsi che la rete idrica sia chiusa. Smontare e scollegare completamente il corpo del rubinetto nella sequenza inversa a quella dell’installazione. Estrarre il miscelatore dalla sua sede. Svitare il tubetto e il tirante ed estrarli. Svitare le viti che bloccano il sensore ed estrarre la mezza-luna di bloccaggio.
