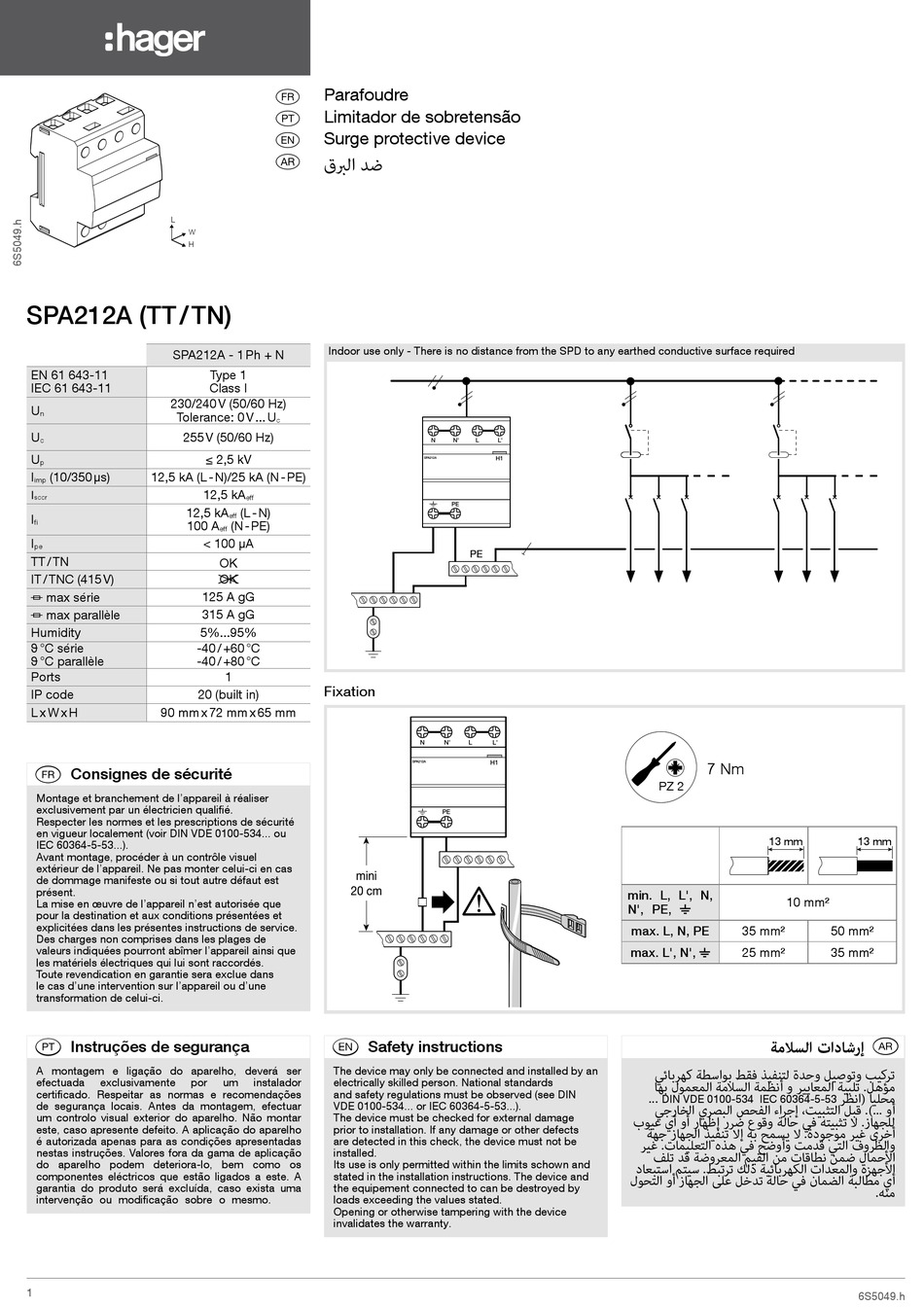

hager SPA212A Series Manual

SPA212A (TT / TN)
SPA212A - 1 Ph + N
EN 61 643-11
IEC 61 643-11
230/240 V (50/60 Hz)
U
n Tolerance: 0 V ... U
U 255 V (50/60 Hz)
c
U
p
I (10/350 μs) 12,5 kA (L - N)/25 kA (N - PE)
imp
I
sccr
12,5 kA
I
fi
100 A
I
pe
TT / TN
IT / TNC (415 V)
125 A gG
{ max série
315 A gG
{ max parallèle
Humidity 5%...95%
ϑ °C série
-40 / +60 °C
ϑ °C parallèle
-40 / +80 °C
Ports
IP code 20 (built in)
L x W x H 90 mm x 72 mm x 65 mm
Consignes de sécurité
A
Montage et branchement de l'appareil à réaliser
exclusivement par un électricien qualifié.
Respecter les normes et les prescriptions de sécurité
en vigueur localement (voir DIN VDE 0100-534... ou
IEC 60364-5-53...).
Avant montage, procéder à un contrôle visuel
extérieur de l'appareil. Ne pas monter celui-ci en cas
de dommage manifeste ou si tout autre défaut est
présent.
La mise en œuvre de l'appareil n'est autorisée que
pour la destination et aux conditions présentées et
explicitées dans les présentes instructions de service.
Des charges non comprises dans les plages de
valeurs indiquées pourront abîmer l'appareil ainsi que
les matériels électriques qui lui sont raccordés.
Toute revendication en garantie sera exclue dans
le cas d'une intervention sur l'appareil ou d'une
transformation de celui-ci.
Instruções de segurança
T
A montagem e ligação do aparelho, deverá ser
efectuada exclusivamente por
certificado. Respeitar as normas e recomendações
de segurança locais. Antes da montagem, efectuar
um controlo visual exterior do aparelho. Não montar
este, caso apresente defeito. A aplicação do aparelho
é autorizada apenas para as condições apresentadas
nestas instruções. Valores fora da gama de aplicação
do aparelho podem deteriora-lo, bem como os
componentes eléctricos que estão ligados a este. A
garantia do produto será excluída, caso exista uma
intervenção ou modificação sobre o mesmo.
1
Parafoudre
a
Limitador de sobretensão
t
Surge protective device
z
‫ضد الربق‬
k
Indoor use only - There is no distance from the SPD to any earthed conductive surface required
Type 1
Class I
c
≤ 2,5 kV
12,5 kA
eff
(L - N)
eff
(N - PE)
eff
< 100 μA
OK
OK
1
Fixation
mini
20 cm
Safety instructions
Z
The device may only be connected and installed by an
um instalador electrically skilled person. National standards
and safety regulations must be observed (see DIN
VDE 0100-534... or IEC 60364-5-53...).
The device must be checked for external damage
prior to installation. If any damage or other defects
are detected in this check, the device must not be
installed.
Its use is only permitted within the limits schown and
stated in the installation instructions. The device and
the equipement connected to can be destroyed by
loads exceeding the values stated.
Opening or otherwise tampering with the device
invalidates the warranty.
N N' L L'
SPA212A H1
PE
PE
N N' L L'
H1
SPA212A
PE
Ech. 30 %
7 Nm
min. L, L', N,
10 mm²
N', PE,
max. L, N, PE 35 mm²
