REGLAGES DU MENU OSD

OSD MENU SETTINGS

AJUSTES DEL MENÚ OSD

(On-Screen Display)

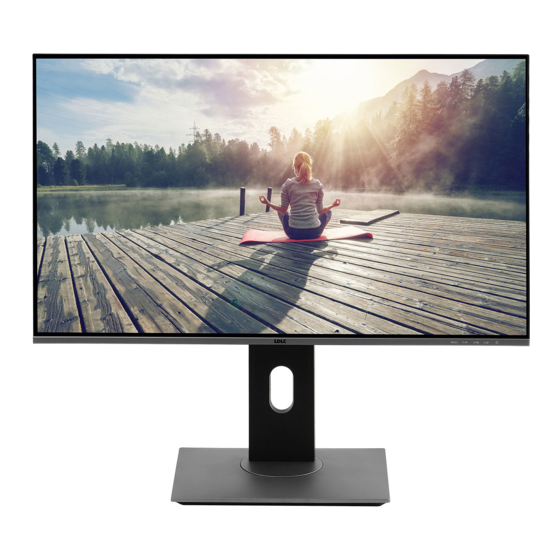

LDLC Pro Touch 27

LDLC M27

Table of Contents

Chapters

Need help?

Do you have a question about the Pro Touch 27 and is the answer not in the manual?

Questions and answers

Summary of Contents for LDLC Pro Touch 27

Page 1 REGLAGES DU MENU OSD OSD MENU SETTINGS AJUSTES DEL MENÚ OSD (On-Screen Display) LDLC Pro Touch 27 LDLC M27...
Page 2: Table Of Contents
CONTENU PANNEAU DE CONTROLE CONFIGURATION DU MENU OSD REGLAGES OSD 1. REGLAGE LUMINOSITE/CONTRASTE 2. REGLAGE D’ENTREE 3. REGLAGE COULEUR 4. REGLAGE IMAGE 5. REGLAGE OSD 6. SYSTEME RACCOURCIS DE REGLAGES : 1. LUMINOSITE 2. VOLUME 3. RAPPORT D’AFFICHAGE 4. MODIFICATION DE LA SOURCE D’ENTREE VERROUILLAGE / DEVERROUILLAGE OSD...
Page 3 PANNEAU DE CONTROLE Menu / Retour ▲ [＋] Bouton de réglage de la luminosité ▼ [－] Bouton de réglage du volume Modification de la source d’entrée / Entrer Bouton d'alimentation...
Page 4: Reglages Osd
CONFIGURATION DU MENU OSD 1. Appuyez sur le bouton MENU pour activer le menu OSD. 2. Appuyez sur ꓥ ou ꓦ pour choir la fonction à régler, sélectionnez la fonction en appuyant sur le bouton ENTRER. 3. Mettez en surbrillance le sous-menu désiré à l’aide des touches ꓥ ou ꓦ et activez le sous-menu désiré...
Page 5: Reglage Luminosite/Contraste
1. REGLAGE LUMINOSITE/CONTRASTE Il permet le réglage de 5 sous-menus : N° CAPTURE REGLAGE LUMINOSITE : Ajuste la luminosité de 0 à 100.
Page 6 CONTRASTE : Ajuste le contraste de 0 à 100. RESTAURATION DES REGLAGES DE LUMINOSITE ET DE CONTRASTE : Pour restaurer les réglages de la Luminosité et du Contraste sur les valeurs par défaut, entrez dans le menu Luminosité/Contraste de l’OSD, et appuyez en même temps sur les touches ꓥ et ꓦ. CONTRASTE ACTIF : Vous permet d’activer le contraste dynamique.
Page 7: Reglage D'entree
FILTRE LUMIERE BLEUE : Ajuste la quantité de lumière bleue émise par l’écran. La valeur d’ajustement varie de 0 à 100. Paramètre réglé sur 100 par défaut. 2. REGLAGE D’ENTREE...
Page 8 Il permet le réglage de 2 sous-menus : N° Capture Réglage REGLAGE D’ENTREE : Cette fonction vous permet de sélectionner la source d’entrée (les sources d’entrée varient en fonction des modèles). RECHERCHE AUTO : Recherche la source d’entrée automatiquement. Se règle sur MARCHE/ARRET.
Page 9: Reglage Couleur
3. REGLAGE COULEUR Il permet de choisir parmi 4 modes : N° Capture Réglage CHAUD...
Page 10 NATURE FROID UTILISATEUR Le mode UTILISATEUR vous permet d’ajuster les niveaux de Rouge, Vert et Bleu. Les valeurs d’ajustement vont de 0 à 100.
Page 11: Reglage Image
4. REGLAGE IMAGE HDMI : VGA :...
Page 12 Il permet de régler jusqu’à 9 sous-menus : Réglage N° Capture AJUST. AUTO : La fonction de réglage automatique est utilisée pour optimiser la POSITION HORIZONTALE, la POSITION VERTICALE, l’HORLOGE et la PHASE. [en entrée VGA uniquement] RAPPORT D’AFFICHAGE : Ajuste le format de l’image.
Page 13 POSITION V : Permet de basculer l'image vers le haut ou vers le bas. Entrez dans l'option et ajustez le niveau. Les valeurs d’ajustement vont de 0 à 100. [VGA uniquement] HORLOGE : Choisissez l’option HORLOGE pour réduire le scintillement vertical des caractères à...
Page 14 MODE VIDEO : 2 modes disponibles : MODE PC / MODE VIDEO. [non disponible en entrée VGA] TEMPS DE REPONSE : Permet d’ajuster le temps de réponse. Valeurs : MINIMUM / INTERMEDIAIRE / MAXIMUM. Disponible uniquement pour le modèle LDLC M27.
Page 15: Reglage Osd
REGLAGE OSD Il permet le réglage de 6 sous-menus : N° Capture Réglage LANGUE : 12 langues sont disponibles : Anglais, Français, Allemand, Italien, Portugais, Espagnol, Hollandais, Russe, Chinois traditionnel, Chinois simplifié, Japonais, Coréen.
Page 16 POSITION H : Ajuste la position horizontale du menu OSD. La valeur d’ajustement varie de 0 à 100. POSITION V : Ajuste la position verticale du menu OSD. La valeur d’ajustement varie de 0 à 100. TRANSPARENCE : Ajuste la transparence du menu OSD.
Page 17 TEMPORISATION OSD : Ajuste le délai d’affichage du menu OSD. La valeur d’ajustement varie de 10 à 100 s. COULEUR OSD : MODE 1 : MODE 2 : MODE 3 :...
Page 18: Systeme
SYSTEME Il permet le réglage de 6 sous-menus : N° Capture Réglage ENTREE AUDIO : Cette fonction vous permet de sélectionner la source audio en entrée. [non disponible en entrée VGA]...
Page 19 VOLUME : Ajuste le volume sonore. La valeur d’ajustement varie de 0 à 100. MUET : ARRET / MARCHE pour désactiver/Activer la fonction. DDC/CI : Choisissez l’option pour commuter la fonction sur Marche ou Arrêt.
Page 20 REINITIALISATION: Cette fonction vous permet de restaurer la configuration par défaut du moniteur. ARRET / MARCHE INFORMATION: Affiche les informations de Fréquence horizontale / Fréquence verticale / Résolution.
Page 21: Raccourcis De Reglages
RACCOURCIS DE REGLAGES Lorsque le menu OSD est fermé, 4 actions sont disponibles en accès rapide : 1. LUMINOSITE Touche :  Ajuste la luminosité de 0 à 100.  Appuyez sur ꓥ ou ꓦ pour augmenter ou diminuer la valeur. ...
Page 22: Rapport D'affichage
3. RAPPORT D’AFFICHAGE Appuyez sur MENU + ꓦ pour changer au mode 「COMPLET」(Full) ou au mode 「ALLER」(Fit). 4. MODIFICATION DE LA SOURCE D’ENTREE : Touche : Appuyez sur ꓥ ou ꓦ pour sélectionner la source souhaitée. Validez avec la touche ENTRER Les sources d’entrée disponibles varient en fonction des modèles.
Page 23: Verrouillage / Deverrouillage Osd
VERROUILLAGE / DEVERROUILLAGE OSD 1. VERROUILLAGE OSD Le verrouillage de l’OSD s’active lorsque vous appuyez simultanément sur les touches MENU et ENTRER du panneau de commande pendant 3 secondes environ. Le verrouillage OSD empêche l’ouverture du menu OSD à l’écran lorsque vous appuyez sur un bouton sans le vouloir.
Page 24 OSD MENU SETTINGS (On-Screen Display) LDLC Pro Touch 27 LDLC M27...
Page 25 CONTENT CONTROL PANEL OSD MENU CONFIGURATION OSD SETTINGS 7. BRIGHTNESS/CONTRAST SETTING 8. INPUT SETTING 9. COLOR SETTING 10. IMAGE SETTING 11. OSD SETTING 12. SYSTEM SHORTCUT KEYS : 5. BRIGHTNESS 6. VOLUME 7. ASPECT RATIO 8. INPUT SOURCE CHANGE LOCK / UNLOCK OSD...
Page 26 CONTROL PANEL Menu / Return ▲ [＋] Brightness adjustment button ▼ [－] Volume adjustment button Input source change/ Enter Power Button...
Page 27: Osd Settings
OSD MENU CONFIGURATION 1. Press the key MENU to activate the OSD Menu. 2. Press ꓥ or ꓦ to select the function to set, validate by pressing ENTER key. 3. Highlight the desired sub-menu with keys ꓥ or ꓦ, and activate it by pressing ENTER key.
Page 28: Brightness/Contrast Setting
2. BRIGHTNESS/CONTRAST SETTING It enables to set 5 sub-menus: N° SCREEN CAPTURE SETTING BRIGHTNESS: Adjusts the brightness. Adjustment value varies from 0 to 100.
Page 29 CONTRAST: Adjusts the contrast. Adjustment value varies from 0 to 100. RESTORING BRIGHTNESS AND CONTRAST SETTINGS: To restore the Brightness and Contrast settings with the default values, chose the Brightness/Contrast setting in the OSD, and simultaneously press on ꓥ and ꓦ. ACTIVE CONTRAST : Enables to activate the Active Contrast.
Page 30: Input Setting
BLUE LIGHT FILTER: Adjusts the blue light quantity emitted by the screen. Adjustment value varies from 0 to 100. Set on 100 by default. 7. INPUT SETTING...
Page 31 Enables to set 2 sub-menus: N° Capture Screen Setting INPUT SETTING: Select the INPUT SETTING option to change between analog or Digital source. (Input sources varies according to the model). AUTO SEARCH: Activate (ON) or desactivate (OFF) the automatic signal search function.
Page 32: Color Setting
8. COLOR SETTING Enables to select among 4 modes: N° Capture Screen Setting WARM...
Page 33 NATURE COOL USER The USER mode leads to a sub-menu that permits to adjust the levels of Red, Green and Blue. Adjustment values varie from 0 to 100.
Page 34: Image Setting
9. IMAGE SETTING HDMI : VGA :...
Page 35 Enables to set up to 9 sub-menus : Settings N° Capture Screen AUTO ADJUST.: The auto adjustment function is used to optimize the H-POSITION, V- POSITION, CLOCK, and PHASE. [For VGA Input only] ASPECT RATIO: When the aspect ratio of screen is distorted, you may make adjustments by using this function.
Page 36 V-POSITION: Select the V-POSITION option to shift the screen image up or down. Enter the option and adjust the level. Adjustment value varies from 0 to 100. [For VGA Input only] CLOCK : Select the CLOCK option to reduce the vertical flicker of characters on the screen.
Page 37 -2 to +2. VIDEO MODE: 2 available modes: PC MODE / VIDEO MODE. [Not available for VGA input] RESPONSE TIME: Setup the display response time through the Response time function. Values: MINIMUM / INTERMEDIATE / MAXIMUM. Only available for model LDLC M27.
Page 38: Osd Setting
OSD SETTING Enables to set 6 sub-menus: N° Capture Setting LANGUAGE : Select LANGUAGE option to change the language of the OSD. Enter the option and select a language. 12 languages are available.
Page 39 H-POSITION: Controls Horizontal Image position within the display area of the LCD. Adjustment value varies from 0 to 100. V-POSITION: Controls Vertical Image position within the display area of the LCD. Adjustment value varies from 0 to 100. TRANSPARENCY: Adjusts the transparency of the OSD menu.
Page 40 OSD TIME-OUT: Adjust the display time of the OSD Menu. Adjustment value varies from 10 to 100s. OSD COLOR: MODE 1 : MODE 2 : MODE 3 :...
Page 41: System
SYSTEM Enables to set 6 sub-menus: N° Capture Réglage AUDIO INPUT: Select this function to choose the audio input source. [Not available for VGA input]...
Page 42 VOLUME : Adjusts the sound volume. Adjustment value varies from 0 to 100. MUTE : Select OFF / ON to switch the function OFF or ON. DDC/CI : Select the DDC/CI option to switch the function On or Off.
Page 43 FACTORY RESET: Select the FACTORY RESET option to reset to the monitor’s default setting. This will erase the current settings. Enter the option and select On or Off. INFORMATION : Displays Horizontal frequency/Vertical frequency/Resolution information.
Page 44: Brightness
SHORTKEYS When the OSD Menu is closed, 4 actions are available in fast access. 5. BRIGHTNESS Key:  Adjusts the brightness from 0 to 100.  Press ꓥ or ꓦ to increase or decrease the value.  Press on MENU key to validate and exit. 6.
Page 45: Aspect Ratio
7. ASPECT RATIO Press MENU + ꓥ key to change to 「FULL MODE」 or 「FIT」. 8. INPUT SETTING: Key: Press ꓥ or ꓦ to select the input source. Validate using the Enter key The available input sources vary depending on the model.
Page 46 LOCK / UNLOCK OSD 3. OSD LOCK To lock the OSD menu, simultaneously press the « MENU » and the « Input source change/ Enter » keys of the control panel during approximately 3 seconds. Locking the OSD menu prevents to have it displayed on the screen when you unintentionally press a key.
Page 47 AJUSTES DEL MENÚ OSD (On-Screen Display) LDLC Pro Touch 27 LDLC M27...
Page 48 CONTENIDO PANEL DE CONTROL CONFIGURACION DEL MENÚ OSD AJUSTES OSD 13. AJUSTES DE BRILLO/CONTRASTE 14. CONFIGURACION DE ENTRADA 15. CONFIGURACION DE COLOR 16. CONFIGURACION DE IMAGEN CONFIGURACION DE OSD 18. SYSTEMA AJUSTES EN ACCESO DIRECTO 9. BRILLO 10. VOLUMEN 11. RELACIÓN DE ASPECTO 12.
Page 49 PANEL DE CONTROL Menú/ Volver ▲ [＋] Botón de ajuste de brillo. ▼[－] Botón de ajuste de volumen. Cambiar fuente de imagen / Enter Botón de encendido...
Page 50: Ajustes Osd
CONFIGURACIÓN DEL MENÚ OSD 1. Apoye en la tecla MENU para activar el menú OSD. 2. Apoye en ꓥ o ꓦ para seleccionar la función que debe regularse, confirmar pulsando el botón ENTER. 3. Ponga en surbrillance y activa el submenú deseado apoyando en la tecla ꓥ o ꓦ y valide pulsando el botón ENTER.
Page 51: Ajustes De Brillo/Contraste
1. AJUSTES DE BRILLO/CONTRASTE Permite realizar los ajustes de 5 submenús : N° CAPTURA AJUSTE BRILLO: Ajusta el brillo. El valor de ajuste varía de 0 a 100.
Page 52 CONTRASTE: Ajusta el contraste. El valor de ajuste varía de 0 a 100. RESTAURACION DE LOS AJUSTES DE BRILLO Y DE CONTRASTE Para restaurar los valores predeterminados de ajustes de Brillo y de Contraste, abra el menú Brillo y de Contraste del OSD, y pulse simultáneamente las teclas ꓥ y ꓦ. CONTRASTE ACTIVO: Permite activar el contraste activo.
Page 53: Configuracion De Entrada
BLUE LIGHT FILTER: Ajusta la cantidad de luz azul emitida por la pantalla. El valor de ajuste varía de 0 a 100. Ajuste por defecto del parámetro es 100. 2. CONFIGURACION DE ENTRADA...
Page 54 Permite realizar los ajustes de 2 submenús : N° Captura Ajuste CONFIGURACIÓN DE ENTRADA: Esta función permite cambiar entre las fuentes de entrada (las fuentes de entrada varían de acuerdo a los modelos). BUSQUEDA AUTOMATICA: Busca automáticamente la fuente de entrada. Seleccione DESACT.
Page 55: Configuracion De Color
3. CONFIGURACION DE COLOR Permite seleccionar entre 4 modos: N° Captura Ajuste CALIDA...
Page 56 NATURAL FRIA USUARIO El modo USUARIO permite ajustar los niveles de Rojo, Verde y Azul. Los valores de ajuste van de 0 a 100.
Page 57: Configuracion De Imagen
4. CONFIGURACION DE IMAGEN HDMI : VGA :...
Page 58 Permite de ajustar hasta 9 submenús : Ajuste N° Captura AJUSTE AUTOMÁTICO: La función de ajuste automático se utiliza para optimizar la POSICIÓN H, POSICIÓN V, RELOJ y FASE」 [Sólo para VGA] RELACIÓN DE ASPECTO: Ajusta el formato del imagen. El modo COMPLETO (FULL) indica que la pantalla se mostrará...
Page 59 POSITION V : Ajuste las posiciones verticales de la imagen. El valor de ajuste varía de 0 a 100. [Sólo para VGA] RELOJ: Seleccione la opción 「 RELOJ para reducir el parpadeo vertical de los caracteres en la pantalla. Entre en la opción y ajuste el nivel.
Page 60 MODO VIDEO : 2 modos disponibles : MODO PC / MODO DE VIDEO. [No disponible para VGA] TIEMPO DE RESPUESTA : Permite de ajustar el tiempo de respuesta. Valores: MINIMO / INTERMEDIO / MAXIMO. Solo está disponible para el modelo LDLC M27.
Page 61: Configuracion De Osd
CONFIGURACION DE OSD Permite de ajustar 6 submenús : N° Captura Ajuste IDIOMA: 12 idiomas están disponibles: Inglés, Francés, Alemán, Español, Italiano, Portugués Holandés, Ruso, Coreano, Japanes, Chino tradicional y Simplificado.
Page 62 POSICIÓN H: Ajusta la posición horizontal del menú OSD. El valor de ajuste varía de 0 a 100. POSICIÓN V: Ajusta la posición verticale del menú OSD. El valor de ajuste varía de 0 a 100. TRANSPARENCIA : Ajusta la transparencia del menú...
Page 63 INTERV. DE ESPERA DE OSD: Seleccione la opción para configurar el tiempo de espera del menú OSD entre 10 y 100 segundos. Introduzca la opción y ajuste el nivel. COLOR DE OSD : MODO 1 : MODO 2 : MODO 3 :...
Page 64: Systema
SYSTEMA Permite de ajustar 6 submenús : N° Captura Ajuste ENTRADA DE AUDIO : Esta función permite de seleccionar la entrada de audio. [No disponible para VGA]...
Page 65: Volumen
VOLUMEN: Ajusta el volumen sonoro. El valor de ajuste varía de 0 a 100. SILENCIO: Seleccione la opción 「 SILENCIO」 para Activar o Desactivar la función. DDC/CI : Seleccione esta opción para activar o desactivar la función.
Page 66 REINICIO DE FÁBRICA: Esta función permite de restablercer la configuración predeterminada del monitor. DESACT. / ACT. INFORMACIÓN: Muestra información sobre la Frecuencia horizontal / Frecuencia vertical / Resolución.
Page 67 AJUSTES EN ACCESO DIRECTO Cuando el menú OSD está desactivado, 4 acciones estan disponibles en acceso directo : 9. BRILLO Tecla :  Ajuste el brillo de 0 a 100.  Usa las teclas ꓥ o ꓦ para para aumentar o disminuir el valor. ...
Page 68: Relación De Aspecto
11. RELACIÓN DE ASPECTO: Pulse los botones MENU + ꓦ para cambiar al modo MODO COMPLETO」o al modo「APROPRIAR 」. 12. MODIFICACION DE LA FUENTE DE ENTRADA Tecla : Pulse las teclas ꓥ o ꓦ para seleccionar la fuente de entrada. Confirme con la tecla Enter.
Page 69: Bloqueo / Desbloqueo Osd
BLOQUEO / DESBLOQUEO OSD 5. BLOQUEO OSD El bloqueo OSD se activa pulsando simultáneamente las teclas MENU y ENTER del panel de control durante unos 3 segundos. El bloqueo OSD impide abrir el menú OSD en la pantalla cuando se presiona un botón involuntariamente.
