Summary of Contents for Yamaha AG-Stomp Accoustic Guitar/Pre-Amplifier

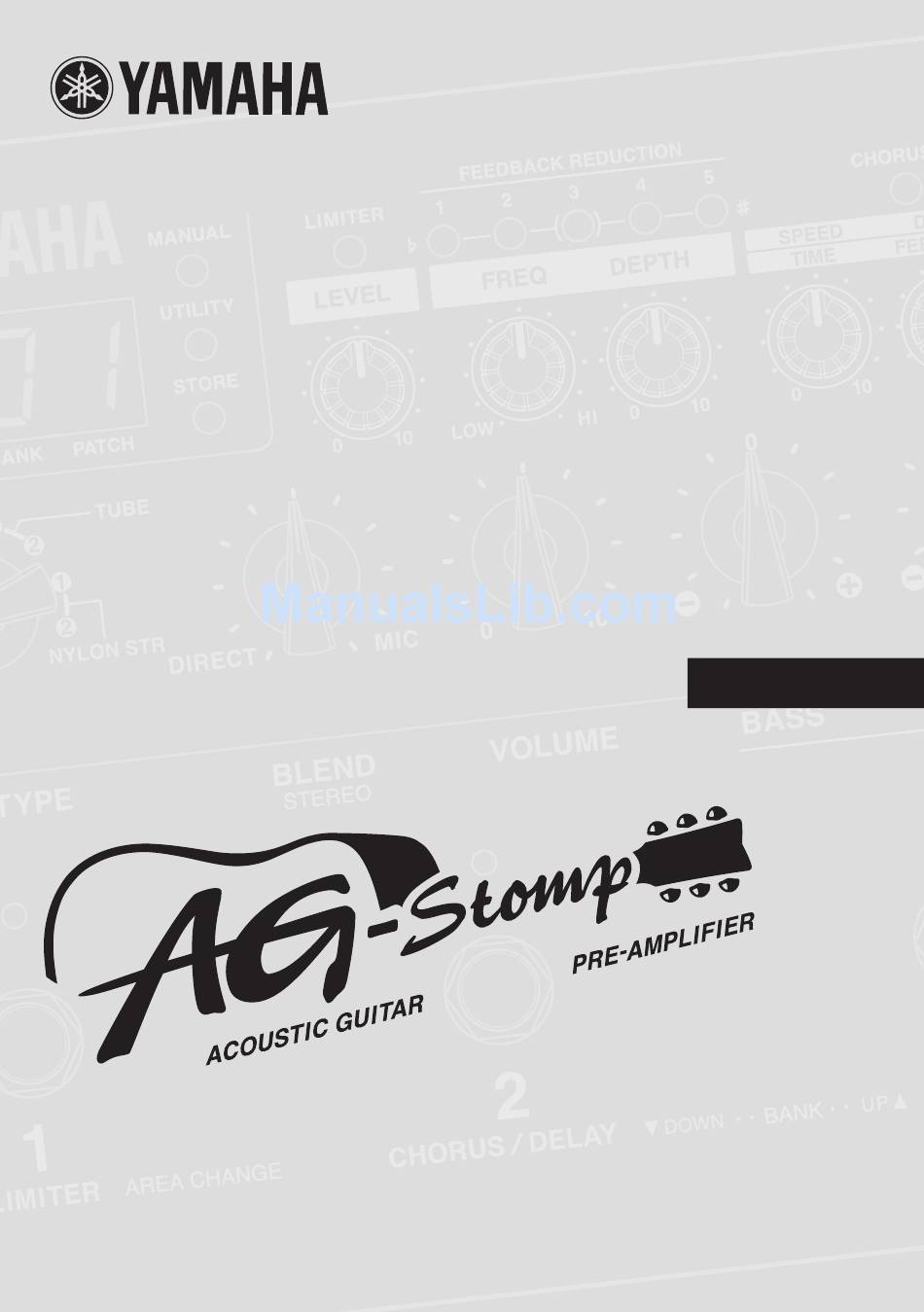

  • Page 1 Handleiding...
  • Page 2: Fcc Information (U.s.a.)

    Compliance with FCC regulations does * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. CANADA This Class B digital apparatus complies with Canadian ICES-003.
  • Page 3: Important Safety Instructions

    Please make sure that benches are stable and any optional fixtures (where appli- cable) are well secured BEFORE using. Benches supplied by Yamaha are designed for seating only. No other uses are recom- mended.
  • Page 4: Table Of Contents

    Hartelijk dank voor het aanschaffen van deze YAMAHA AG-stomp voorversterker voor akoestische gitaren. Leest u alstublieft deze Handleiding zorgvuldig door voor u de AG-Stomp gaat gebruiken zodat u de functies daarvan volledig begrijpt en verzekerd kunt zijn van de maximale levensduur van dit toestel. Bewaart u deze handleiding nadat u deze gelezen heeft alstublieft op een veilige plaats zodat u er later nog eens iets in kunt opzoeken.
  • Page 5: Voorzorgen

    Voorzorgen • Vermijd gebruik van de AG-Stomp op de volgende plekken om eventuele beschadiging te voorkomen: • In direct zonlicht of naast verwarmingsapparatuur. • Op extreem koude of warme plekken. • Plekken waar het toestel bloot staat aan een hoge vochtigheid of veel stof. •...
  • Page 6: Benamingen

    Benamingen I Bovenpaneel Display & Hoofdgedeelte G Display & Hoofdgedeelte q Omhoog toets (UP) w Omlaag toets (DOWN) Druk hierop om het Patch-nummer met 1 te verhogen of te verlagen. Houd ingedrukt om het Bank-nummer met 1 te verhogen of te verlagen. Houd de [UP] en [DOWN] toetsen tegelijkertijd ingedrukt om heen en weer te schakelen tussen de door...
  • Page 7 G Voorversterker-gedeelte u Keuzeschakelaar voor het soort microfoon (MIC TYPE) Hiermee kunt u een microfoon simulator kiezen. In de Utiliteitsfunctie wordt deze knop gebruikt om de functie die u wilt instellen te kiezen, zoals Voetschakelaar of MIDI functies enz. i Mengknop (BLEND/STEREO) Hiermee bepaalt u de balans tussen het volume van het door de gitaar zelf geproduceerde geluid en dat van de microfoonsimulator.
  • Page 8 Benamingen !5 Feedback reductie-toetsen (FEEDBACK REDUCTION 1-5) Met deze filtertoetsen kunt u feedback elimineren. Deze vijf filters kunt u gebruiken om de frequenties die de feedback veroorzaken te isoleren en te elimineren. Wanneer het bijbehorende filter is ingeschakeld zal het lampje oplichten. Alle vijf de filters mogen tegelijkertijd worden ingeschakeld.
  • Page 9: I Achterpaneel

    (→ bladzijde 11) #2 Expressie-pedaal aansluiting (EXP.PEDAL) Hierop kunt u een voet-regelaar (expressie-pedaal) (los verkrijgbaar) zoals de YAMAHA FC-7, enz. aansluiten, die u kunt gebruiken om AG-stomp parameters te regelen. (→ bladzijde 22, 26) #3 Hoofdtelefoon-aansluiting (PHONES) U kunt hierop een hoofdtelefoon (los verkrijgbaar) aansluiten wanneer u alleen of ‘s avonds aan het...
  • Page 10: Aansluitingen

    Aansluitingen Voor u ook maar iets aansluit op een van de in- of uitgangsaansluitingen (INPUT/OUTPUT) van de AG-stomp, moet u de stroom voor zowel de AG-Stomp als alle andere apparatuur uitschakelen (OFF), om elektrische schokken of beschadiging van de apparatuur te voorkomen. I Aansluiten van de stroomvoorziening Gebruik uitsluitend de meegeleverde netstroomadapter (AC-10) om de AG-Stomp van stroom te voorzien.
  • Page 11: I Aansluiten Hoofdtelefoon

    I Aansluiten van een expressie- pedaal Op de EXP.PEDAL aansluiting van de AG-Stomp kunt u een voet-regelaar (expressie-pedaal), zoals de YAMAHA FC-7 enz. aansluiten, die u kunt gebruiken om AG-Stomp parameters te regelen. (→ bladzijde 22 en 26) I Aansluiten van MIDI apparatuur...
  • Page 12: Gebruik Van De Ag-Stomp

    Gebruik van de AG-Stomp Sluit allereerst een gitaar aan op uw AG-Stomp en probeer een paar geluiden uit. I Aansluiten van uw gitaar Voor u iets aansluit moet u de stroom uitschakelen op de AG-Stomp, de OUTPUT knop van de AG-Stomp op “0”...
  • Page 13: I Geluid Produceren

    I Geluid produceren 1. Nadat u de OUTPUT knop naar “0” gedraaid heeft, mag u de aan/uit schakelaar (STAND-BY) aan (ON ) zetten. Als de aan/uit schakelaar aan (ON) wordt gezet terwijl de OUTPUT knop op een bepaald volume is ingesteld, kan er schade ontstaan aan aangesloten apparatuur zoals een versterker, luidspreker, hoofdtelefoon enz.
  • Page 14 Gebruik van de AG-Stomp De hierboven beschreven regels gelden voor alle knoppen, behalve de OUTPUT knop. De MIC TYPE SELECT schakelaar functioneert op dezelfde manier. Wanneer de knop wordt verdraaid, zal het geselecteerde microfoonsimulator-type voor de patch gaan knipperen op het display. Draai eerst de knop naar de stand van het op het display aangegeven microfoonsimulator-type en kies vervolgens het microfoonsimulator-type dat u wilt...
  • Page 15 G Instellen van de microfoonsimulator De microfoonsimulator is een speciale schakeling die de speciale karakteristieken van een echte microfoon pick- up op een akoestische gitaar toevoegt aan het uitgangssignaal van uw elektrisch-akoestische gitaar. Deze functie geeft het gevoel van ruimte dat je krijgt wanneer de microfoon voor het klankgat van de gitaar geplaatst wordt. U kunt de microfoonsimulator het best gebruiken wanneer het toestel direct via een kabel verbonden is met een mengtafel of recorder of wanneer u via een hoofdtelefoon luistert om te oefenen enz.
  • Page 16 Gebruik van de AG-Stomp G Feedback reductie De AG-Stomp is uitgerust met een functie voor het reduceren van feedback (rondzingen). Feedback wordt veroorzaakt wanneer een bepaalde frequentie of bepaalde frequenties in het versterkte geluid de gitaar doen resoneren, waardoor ze vervolgens weer versterkt worden tot het bekende gehuil of gefluit te horen is.
  • Page 17: I Selecteren Van Een Patch

    I Selecteren van een patch De AG-Stomp heeft een totaal van 60 patch programmaatjes (patches) in het interne geheugen. De 60 patches zijn verdeeld in twee gedeeltes van 10 banken met 3 patches. • GEDEELTES Er zijn twee gedeeltes, het GEBRUIKERSGE- DEELTE en het VOORGEPROGRAMMEERDE GEDEELTE.
  • Page 18 AG-Stomp zal nu terugkeren naar de oorspronkelijke instelling. G Gebruik van MIDI apparatuur MIDI programma-gegevens van externe MIDI apparatuur zoals de YAMAHA MIDI voet-regelaar MFC10 enz. kunnen worden gebruikt om patches in de AG-Stomp te selecteren. 1. Gebruik een MIDI kabel om de MIDI IN ”...
  • Page 19: I Opslaan Van Patches

    I Opslaan van patches Door uzelf gemaakte of gewijzigde instellingen of patches kunnen worden opgeslagen in het GE- BRUIKERSGEDEELTE (U01 - U93). Probeert u eens een eigen patch aan te maken en dan op te slaan. G Opslagprocedure 1. Druk op de [STORE] toets. Wanneer u de opslagfunctie activeert, zullen het display, het STORE lampje en het lampje voor de voet-schakelaar die overeenkomt met het...
  • Page 20 [MANUAL] lampje gaan knipperen. G Gebruik van het voet-pedaal (regelaar) Door een voet-regelaar (expressie-pedaal) (los verkrijgbaar), zoals de YAMAHA FC-7 enz. , aan te sluiten op de EXP. PEDAL aansluiting van de AG- Stomp, kunt u volume, toon of effect parameters (ingestelde waarden) regelen.
  • Page 21: Effectfuncties En Parameters

    Effectfuncties en parameters Begrenzer G LIMITER De begrenzer houdt het maximum niveau van het ingangssignaal beperkt tot het met de knop ingestelde niveau (piek). • LEVEL knop Draai de knop naar rechts om het effect van de begrenzing te verhogen. In de “0.0” stand is het effect uitgeschakeld.
  • Page 22: Instellen Van Externe Regelaars

    Instellen van externe regelaars Door een los verkrijgbare voet-regelaar (expressie-pedaal), zoals de YAMAHA FC-7 aan te sluiten op de EXP. PEDAL aansluiting van de AG-Stomp, kunt u volume, toon of effect parameters (ingestelde waarden) regelen. Het is ook mogelijk deze instellingen te regelen via MIDI bedieningswijzigingen.
  • Page 23: Stem-Functie

    Stem-functie Met behulp van deze functie kunt u uw gitaar stemmen. In de stem-functie werkt de AG-Stomp als een chromatisch stem-apparaat. I Inschakelen van de stem-functie U kunt op een van de drie onderstaande manieren de stem-functie inschakelen. • Druk tegelijkertijd op de [UTILITY] toets en de [STORE] toets in de speelfunctie.
  • Page 24: Utiliteitsfunctie

    Utiliteitsfunctie Deze functie kunt u gebruiken voor algemene instellingen voor de AG-Stomp, zoals een voet- schakelaar, MIDI, externe regelaars, EXP.PEDAL aansluiting enz. * In het volgende stuk wordt met de afkorting [FR 1] verwezen naar de [FEEDBACK REDUCTION 1] toets enz. I Over de utiliteitsfunctie Druk in de speelfunctie op de [UTILITY] toets om de utiliteitsfunctie in te schakelen (het lampje gaat aan).
  • Page 25 In deze functie worden gegevens die zijn opgeslagen in het GEBRUIKERSGEDEELTE, zowel als de instellingen in de utiliteitsfunctie doorgegeven aan externe apparatuur, zoals de YAMAHA MDF3 enz, voor back-up of tijdelijke opslag van MIDI gegevens. Gebruik een MIDI kabel om de MIDI OUT aansluiting van de AG-Stomp aan te sluiten op de MIDI ingangsaansluiting van uw externe MIDI apparatuur.
  • Page 26: I Instellingen Externe Regelaars

    G Over de MIDI bulk-ontvangstfunctie Deze functie wordt gebruikt om gegevens die zijn opgeslagen in externe MIDI apparatuur zoals de YAMAHA MDF3 enz. terug te krijgen in de AG- Stomp. Gebruik een MIDI kabel om de MIDI OUT uitgangsaansluiting van de externe apparatuur aan te sluiten op de MIDI IN aansluiting van de AG- Stomp.
  • Page 27: I Bedieningsfunctie Feedback Reductie

    Druk op de [LIMITER] toets en gebruik de [UP]/ [DOWN] toetsen om de nulstand in te stellen ( U kunt ook de [LIMITER] toets ingedrukt houden en vervolgens het pedaal bewegen om de nulstand door te geven. * Vanwege de relatie tussen de maximale en de minimale waarde, is het niet mogelijk een waarde in te stellen die resulteert in een praktisch instelbereik van minder dan 128 (raadpleeg de afbeelding hieronder).
  • Page 28: Foutmeldingen

    Foutmeldingen Als er in het gebruik een fout optreedt, zal een van de volgende foutmeldingen op het display verschijnen. Staak het gebruik van de AG-Stomp en volg een van de hieronder beschreven oplossingen. : MIDI ontvangstbuffer vol OORZAAK: Er worden teveel MIDI gegevens ontvangen waardoor de buffer vol is geraakt. OPLOSSING: Probeer de hoeveelheid gegevens te reduceren, of verdeel de gegevens in klei- : Communicatiefout OORZAAK: Er is iets mis gegaan bij de overdracht van MIDI gegevens.
  • Page 29: Technische Gegevens

    Technische gegevens Digitaal gedeelte • Volledig digitale signaalverwerking • 8 soorten microfoonsimulators • Feedback reductie: 5 banden • Digitale effecten • Begrenzer • Digitale Chorus- en vertragingseffecten • Concertzaal, besloten ruimte en metalen plaat nagalm-effecten • Externe regelaar functie (EXP pedaal/MIDI): 8 regelaars/parameters •...
  • Page 30: Midi Implementation Chart

    MIDI Implementation Chart...
  • Page 31 MIDI Implementation Chart...
  • Page 32 V698590 Printed in Taiwan...
