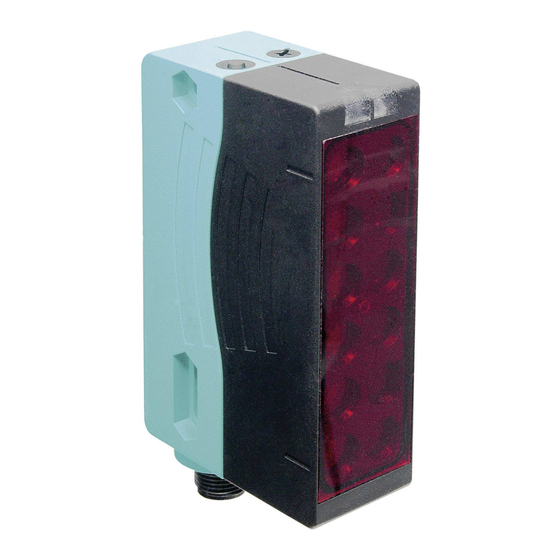

RLG28: Ausrichtung und Teach-In
Allgemeine Hinweise

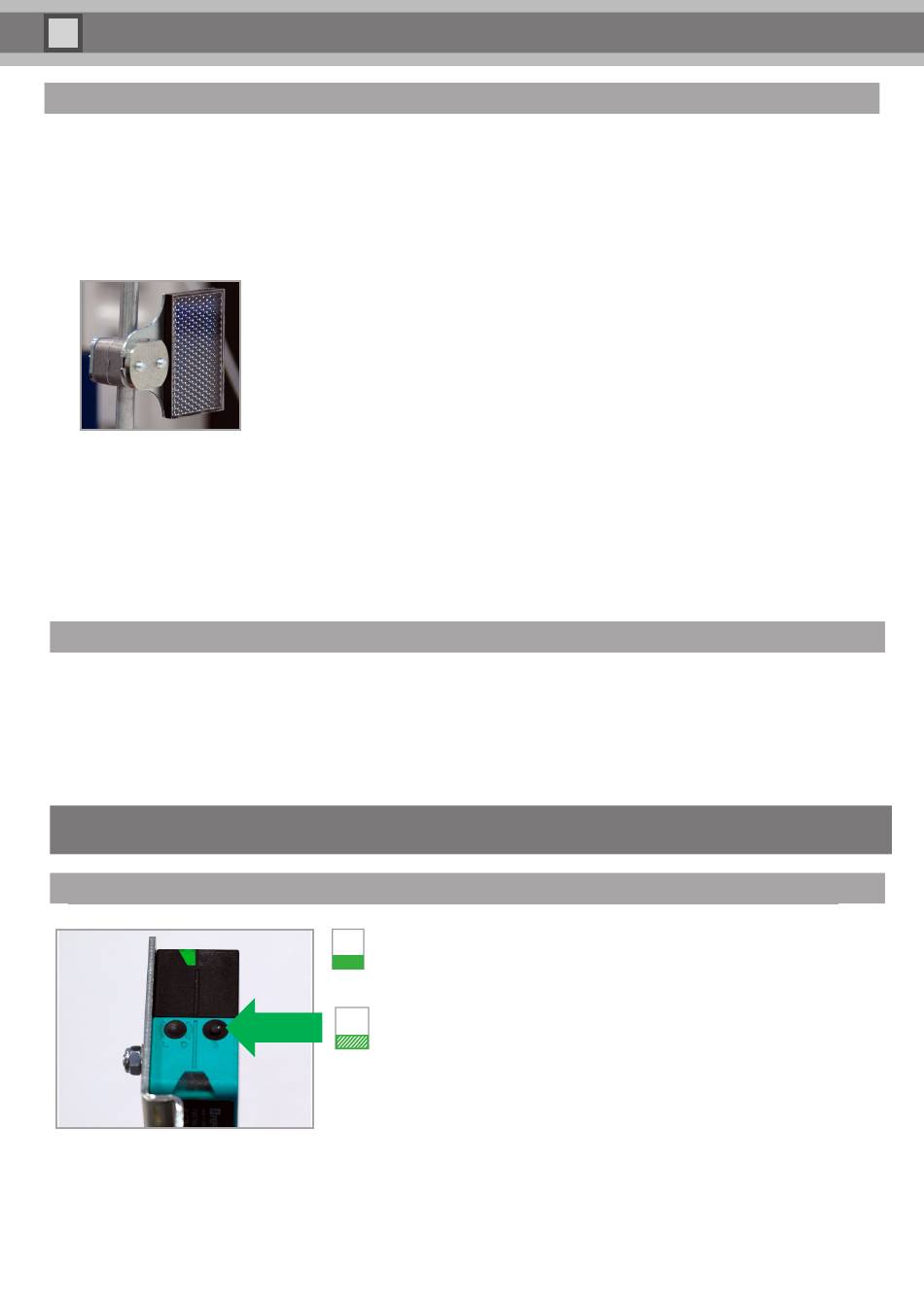

Für eine sichere Sensorfunktion der RLG28 müssen alle 6 Lichtfleckabbildungen den jeweiligen Reflektor zu gleichen
Anteilen ausleuchten, dafür benötigt die RLG28 ein stabiles Umfeld und eine optimale Installation.
Bei der Montage sind folgende Punkte zu beachten:
• Der Sensor darf nicht ungeteached betrieben werden.
• Der Reflektor sollte hochkant montiert werden.
• Um die Detektion im Sensorfeld sicherzustellen, muss das gesamte Detektionsfeld von 60 mm auf dem Reflektor
abgebildet sein. Sensor und Reflektor sind senkrecht zueinander auszurichten.
• Sensor, Reflektor und Halterungen sind VOR dem Teach-In vollständig zu fixieren.
• Alle Schraubverbindungen sind zu überprüfen.
• Der Einrichtvorgang wird entsprechend der folgenden Einstellanleitung mit Ausrichthilfe durchgeführt und positiv
vom Sensor quittiert (Teach-Ready).
Symptome und deren Bedeutung
Beobachtung:
• Ein Sensor hat deutlich hellere / dunklere Sende-LEDs als gleiche Sensoren in vergleichbaren Applikationen.
Ursache:
• Der Sensor ist vermutlich nicht erfolgreich in der Applikation geteached worden. Teach-In gemäß dieser Anlei-
tung durchführen.
Einstellanleitung
Schritt 1 - Sensor einschalten und Einstellhilfe aktivieren
Hinweise:
• Die Einstellhilfe ist nur aktiv, solange die grüne LED blinkt.
• Jeder erkannte Tastendruck wird durch ein kurzes Aufleuchten der LED grün bestätigt.
GR
• LED grün leuchtet
--> Sensor betriebsbereit
• Sensoroptik abdecken
GR
• Teach-In-Taste drücken (> 2 s)
• LED grün blinkt
• Sensoroptik wieder freigeben
--> Einstellhilfe ist aktiviertn
