Sehr geehrter Kunde,
wir beziehen uns hiermit auf unsere Aufbau- und Betriebsanleitung (H - A/... und H - X/...) für das Stecksystem
"ORION PLUS" (in der jeweils gültigen Fassung).
Damit diese Bauteile die an sie gestellten Anforderungen erfüllen können und um ihre Funktionsfähigkeit auch in
Zukunft zu erhalten, ist es unbedingt erforderlich, diese Montageanleitung zu beachten.
Vollblech-Rückwand
1. Anzahl und Abmessungen der Rückwand-Segmente.
Regalhöhe
Rückwand-Segmenthöhen
500 mm
mm
2000
2500
3000
2. Unterstes Rückwand-Segment zwischen die
Rahmenprofile stellen, mit vier Rückwandhaken
(s. Abb. 1) fixieren (ungefähre Position s. Pfeile in
Abb. 2) und diese mit Sicherungsstiften sichern.
3. Nächstes Rückwand-Segment auf das voraus-
gegangene Segment stellen, festhalten und mit
Rückwandhaken fixieren.
Achtung: Bevor die Rückwandhaken eingesetzt
sind kann das obere Rückwand-Segment herunter-
rutschen!
Rückwandhaken mit Sicherungsstiften sichern.
4. Für die Regalhöhen 2500 mm und 3000 mm den
Vorgang mit dem letzten Rückwand-Segment,
wie unter Punkt 3 beschrieben, wiederholen.

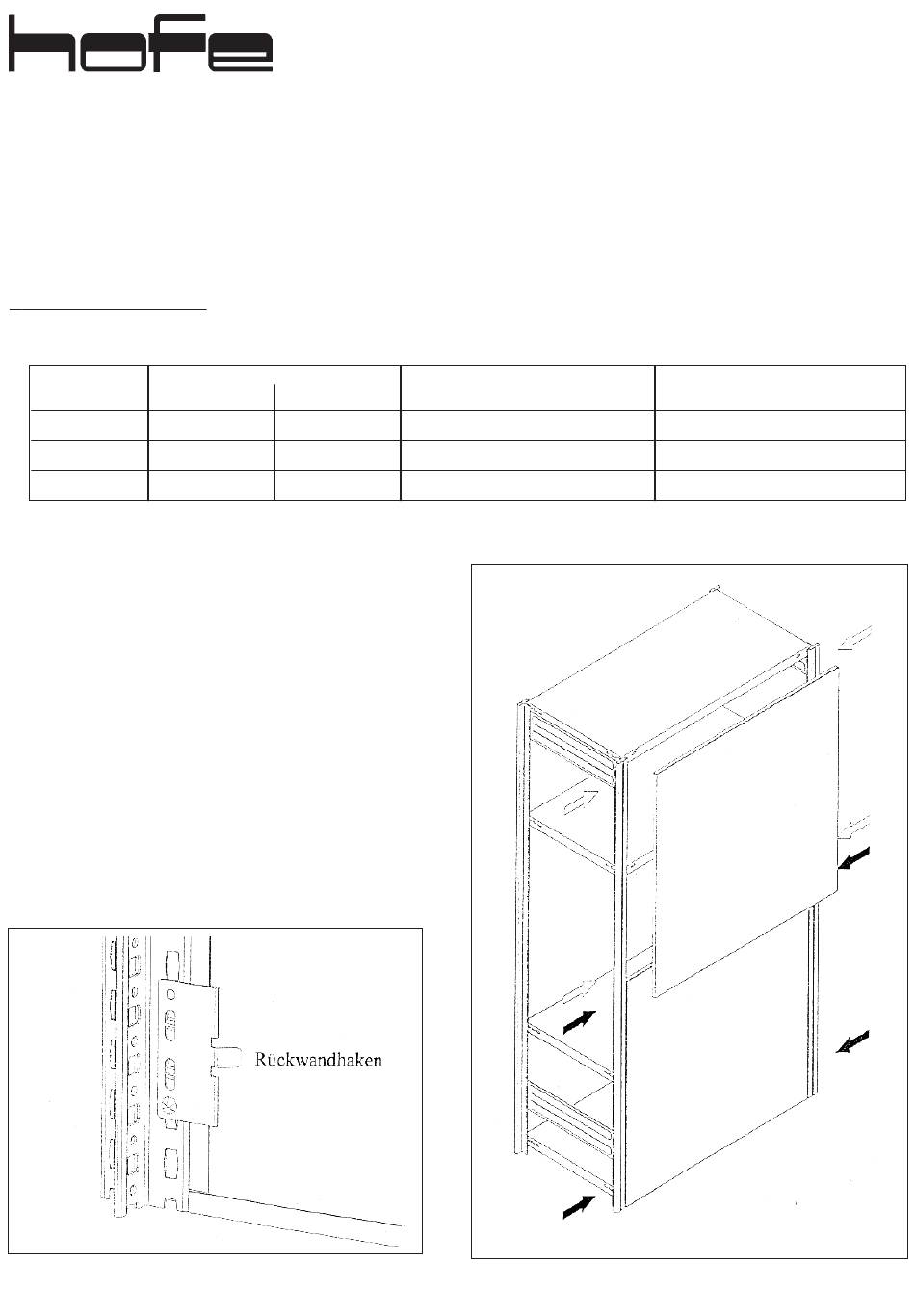

Abb. 1

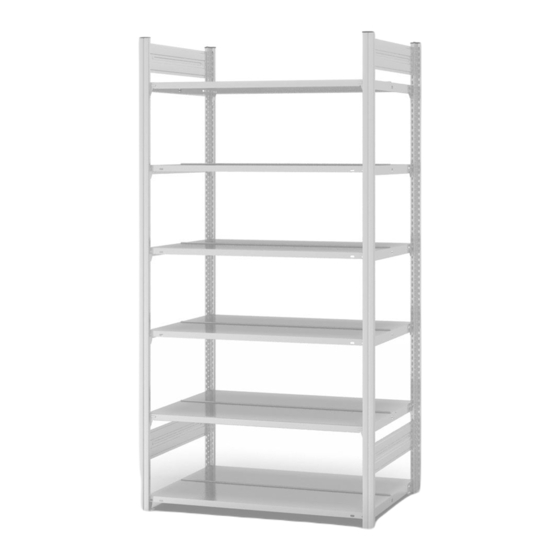

Montageanleitung für Zubehör
Stecksystem "ORION PLUS"
1000 mm
2
1
2
3
Rückwandhalteklammern
Stück
8
12
12
Abb. 2
Sicherungsstifte
Stück
8
12
12
