Abicor Binzel PP PLUS ABIMIG AT LW Mounting Instructions

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
DE Beipackzettel / EN Instruction leaflet
DE Adapter PP plus ABIMIG AT LW/
EN Adapter PP plus ABIMIG AT LW
DE Montageanleitung
1
Brennerhals ABIMIG
1
Isolierhülse
2
Halteschraube
3

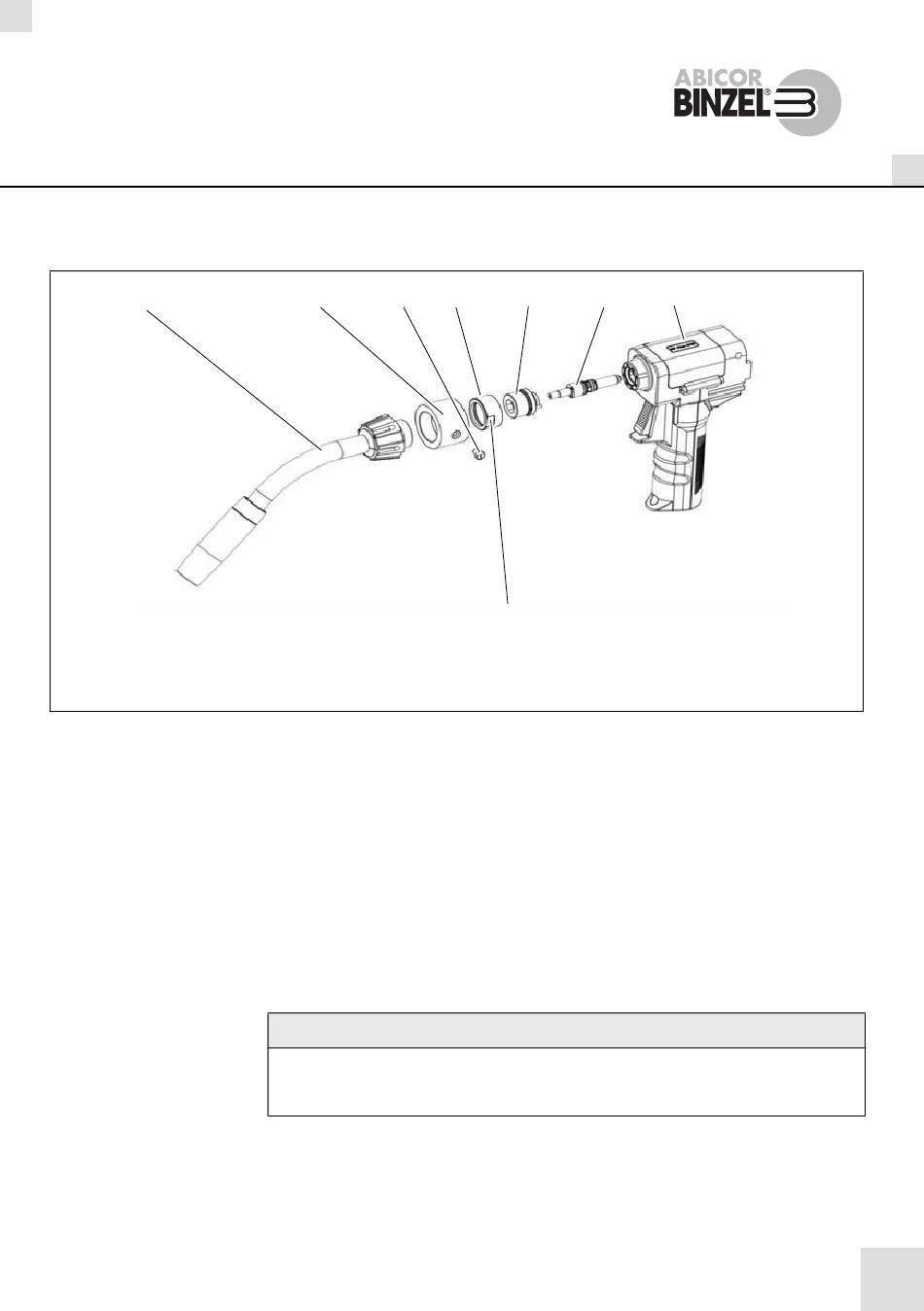

Übersicht
Abb. 1
2 3
Befestigungshülse
4
Adapterkörper
5
1 Haltenippel (6) in Brennerkörper (7) einfügen.
2 Adapterkörper (5) so anlegen, dass die Stifte in die vorgesehenen
Bohrungen passen.
3 Adapterkörper (5) mit Befestigungshülse (4) an den Brennerkörper (7)
schrauben.
4 Befestigungshülse (4) mit einem Schlüssel SW 27 anziehen.
5 Isolierhülse (2) über Befestigungshülse (4) schieben und mit
Halteschraube (3) fixieren.
.
HINWEIS
Die Gewindebohrung der Isolierhülse (2) muss möglichst senkrecht zur
Schlüsselfläche (a) der Befestigungshülse (4) liegen.
Der Brennerhals ABIMIG (1) kann nun in acht verschiedenen Positionen
montiert werden.
4 5 6
a
6
7
