Regin AQUA24TF/D Instructions Manual

AQUA24TF/D
101 74
AQUA24F/D
85
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
23
1
TG-R530
2 24
TG-K330
AQUA

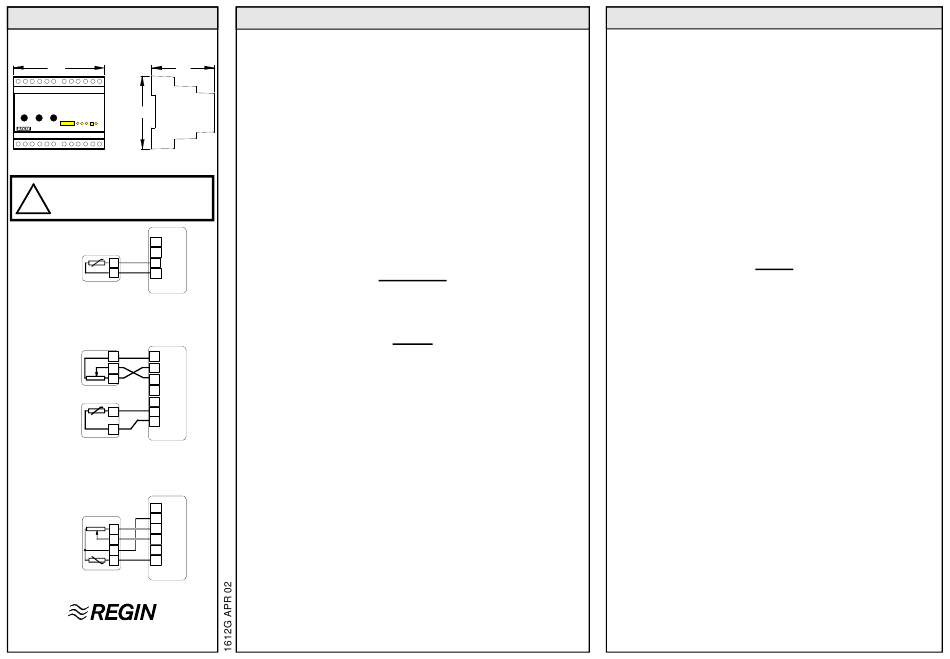

Fig 1
1 14
2 15
3
16
TBI-30
1 23
TG-R530
24
TG-K330
2
AQUA
Fig 2
TG-R430
14
15
4
16
3
2
23
1
AQUA
Fig 3
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Regulator för konstant tilluft- eller
rumstemperatur reglering,
en treläges utgång, med reglerande frysskydd.
AQUA24TF/D är avsedd för reglering av tillufts- eller rums-
temperaturen i främst vattenuppvärmda luftbehandlingssystem.
Den har en treläges utgång samt ett reglerande frysskydd och
automatik för stilleståndsreglering. AQUA är byggd i normkapsling
med samtliga inställningar åtkomliga på fronten.
Installation
Montera enheten på DIN-skena i apparatskåp eller separat kapsling
Skyddsform IP20
Omgivningstemperatur 0 - 50°C
Givare
Huvudgivare
Vid tilluftreglering placeras huvudgivaren i tilluftkanalen efter
värmaren.
Vid rumsreglering placeras huvudgivaren i rummet på plats med
representativ temperatur. Koppla in huvudgivaren enligt fig 1 om
den inbyggda börvärdesomställaren skall användas, annars enligt
fig 2 eller fig 3 beroende på vilken extern börvärdesomställare som
skall användas.
Begränsningsgivare, kaskadreglering
Vid rumsreglering kan AQUA24TF/D kopplas som kaskadregulator
med huvudgivaren i rummet och en begränsningsgivare i tilluft-
kanalen. Vid kaskadreglering ger en avvikelse i rumstemperatur en
förskjutning av kanalregulatorns arbetspunkt. Förskjutningens
storlek beror på den inställda kaskadfaktorn CF.
Kanaltemperaturen kan vid kaskadreglering minbegränsas.
Koppla in begränsningsgivaren i enligt fig 4.
Frysskyddsgivare
Frysskyddsgivaren placeras antingen som anliggningsgivare
(TG-A130) på returvattenledningen efter batteriet, eller som
dykgivare (TG-D130) i vattenströmmen efter eller i batteriet.
Faller temperaturen vid frysskyddsgivaren under 10°C kommer
frysskyddsregulatorn att tvångöppna styrventilen. Faller temperatu-
ren under 5°C löser fryslarmet och reläerna faller.
INSTRUKTION
Frysskyddet återställs med tryckknappen ALARM på fronten.
Relä 1: 24V AC, 2A är för larmindikering.
Relä 2: 230V AC 2A är för fläktförregling
Koppla in frysskyddsgivaren enligt fig 5.
Övrigt
Matningsspänning och utgångar
Matningsspänning: 24V AC +/-15% 50-60Hz
Egenförbrukning 5 VA
Plint 1 = Systemnoll
Plint 2 = Fas
Utgång: Treläges 24V AC, max 7VA
Plint 4 = Gemensam pol
Plint 5 = Minska värme
Plint 6 = Öka värme
P-band = 20K
Cykeltid = 4 sekunder
(En liten temperaturavvikelse kommer att generera korta pulser
var 4:e sekund på den utgång som motverkar avvikelsen. Ökar
avvikelsen så ökar pulslängden. En avvikelse på 20K ger konti-
nuerlig utsignal).
OBS Koppla ALLTID ställdonet till dessa tre plintar.
Plint 4 har EJ nollpotential.
Stilleståndsreglering
AQUA24TF/D har en ingång (plint 21 och 22) som kopplas till en
potentialfri kontakt i tilluftfläktens kontaktor. Kontakten skall vara
sluten vid drift. Vid styrt stopp av fläkten övergår regulatorn till
stilleståndsreglering, vilket innebär att den kommer att försöka
hålla temperaturen vid frysskyddsgivaren på 25°C.
Ledvärde SPC
Det inställda börvärdet kan förskjutas -15K till +15K med hjälp
av en 0-10V DC styrsignal på SPC-ingången (plint 13).
5V ger ingen förskjutning.
Används inte ingången hålls den internt på ingen förskjutning.
