PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
Art. 30621
Art. 30622









Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 30621 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gessi 30621

Summary of Contents for Gessi 30621

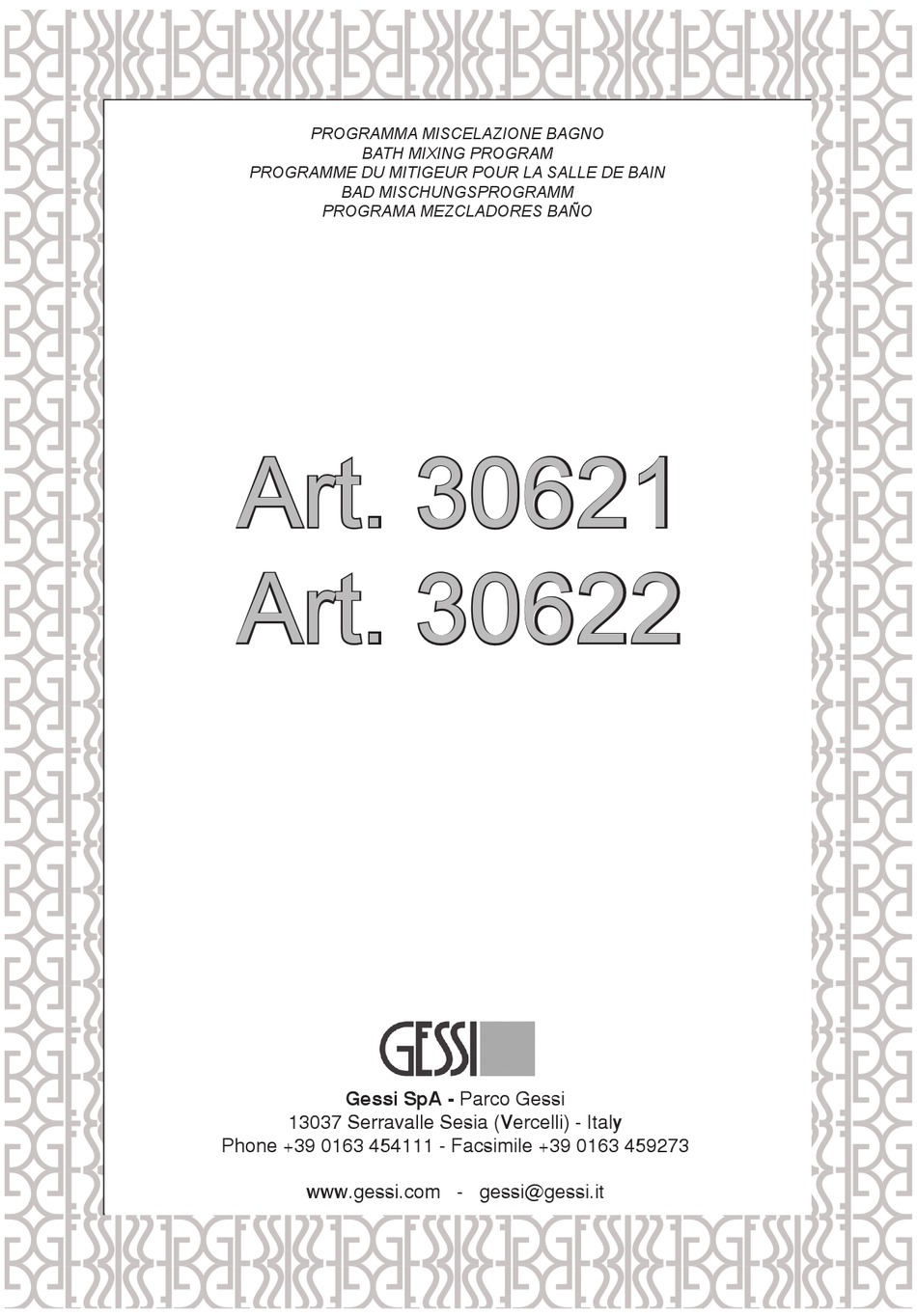

  • Page 1 PROGRAMMA MISCELAZIONE BAGNO BATH MIXING PROGRAM PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO Art. 30621 Art. 30622        ...

  • Page 2: Informazioni Preliminari

    Fig. 1 INFORMAZIONI PRELIMINARI: - Contenuto della confezione: A - Modulo con fotocellula F – Batteria 6V tipo CRP2 B – Kit di fissaggio con guarnizioni 3/8” e guarnizioni filtro G - Set fissaggio scatoletta C – Elettrovalvola H - Presa acqua (solo per art. 30622) D –...

  • Page 3: Informations Préliminaires

    INFORMATIONS PRÉLIMINAIRES: - Contenu de la confection: A – Corps pour la photocellule F – Batterie 6V type CRP2 G B – Kit de fixage avec les joints 3/8” et jointes filtre G –Set de fixage pour la boîte C – Soupape électrique H - Sortie coudée murale (seulement pour Art.

  • Page 4: Installazione

    Fig. 2a - Art. 30622 Fig. 2b - Art. 30621 Fig. 3 Ø60 Ø60 Ø33.5 Ø33.5 G 3/8" G 1/2" G 3/8" G 3/8" Ø33.5 40 max G 3/8" G 1/2" G 1/2" G 1/2" misure in mm - measures in mm - dimensions en mm - Maß im mm - medidas en mm INSTALLAZIONE : Prima di installare il rubinetto sul piano del lavello assicurarsi che l’acqua della rete idrica sia chiusa e che la batteria di...
  • Page 5 Fig. 4 Fig. 5a - Art. 30622 Ch. 23mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 40 mm Fig. 6 Fig. 5b - Art. 30621 Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm...
  • Page 6 INSTALLAZIONE: Fig. 4 - inserire il kit di fissaggio come indicato in figura. Collegare l’elettrovalvola mediante il raccordo girevole già installato sull’elettrovalvola stessa. Fig. 5a/5b - Collegare i flessibili di alimentazione al raccordo a “T” posto sotto l’elettrovalvola, interponendo la guarnizione di te- nuta.
  • Page 7 Fig. 7 Ø6 Fig. 8 BLACK BLACK 90° 90°...
  • Page 8 INSTALLAZIONE (segue) : - Collegamenti elettrici: Fig. 7 - Fissare la scatoletta alla parete installando i tasselli come indicato, se si fissa ad un mobile usare solo le viti autofilettanti in dotazione. Fig. 8 - Collegare il capocorda rosso al faston (+) della bobina dell’elettrovalvola. Collegare il capocorda nero al faston (-) della bobina dell’elettrovalvola.
  • Page 9 Fig. 9 Fig. 10 5 cm < Fig. 11 Fig. 12 8° 250 mm 50 mm...
  • Page 10 REGISTRAZIONE DISTANZA DI RIVELAZIONE DELLA FOTOCELLULA: Fig. 9 - Tale operazione è possibile appena dopo l’installazione della batteria tipo CRP2 nell’apposito alloggiamento e il collegamento del cavetto di alimentazione della fotocellula (grigio) all’innesto sulla scatoletta porta batteria. Notare l’accensione di un led lampeggante nell’occhio della fotocellula stessa. Fig.
  • Page 11 Fig. 13 Fig. 14 Fig. 15 Fig. 16 Ch. 40mm...
  • Page 12 SOSTITUZIONE DELLA FOTOCELLULA: Prima di effettuare questa operazione assicurarsi che la rete idrica sia chiusa. Fig. 13-14 - Scollegare l’alimentazione elettrica ed estrarre i capicorda dai relativi Faston sull’elettrovalvola. Fig. 15 - Allentare il fissaggio del comando a fotocellula. Fig. 16 - Svitare la piastra di copertura, estrarre la fotocellula e sostituirlo seguendo la sequenza inversa. REPLACEMENT OF THE PHOTOCELL: Before carrying out this operation check that the water net has been closed.
