Summary of Contents for Muller licht 400092

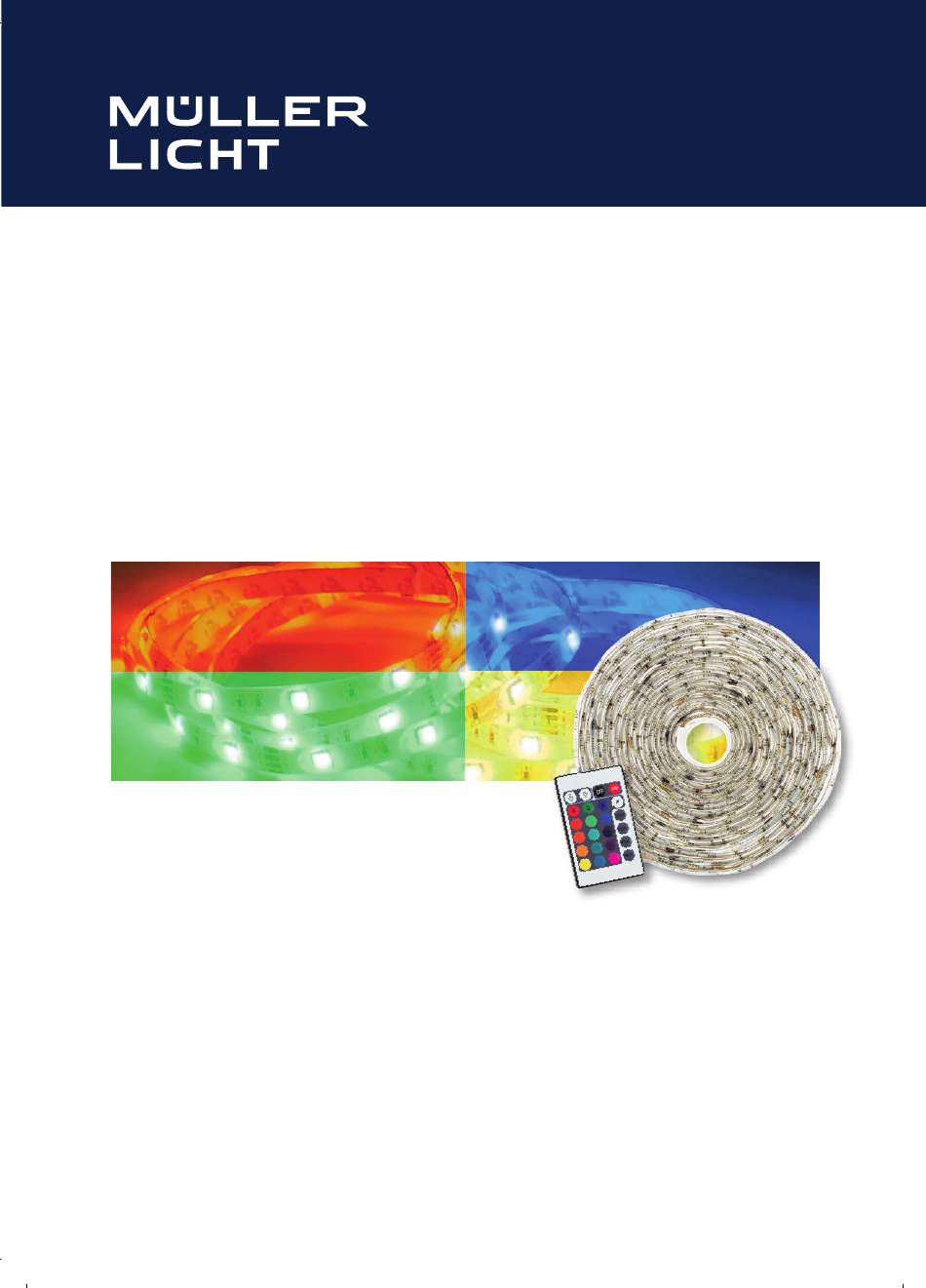

- Page 1 ANLEITUNG / MANUAL LED-STRIP · RGB LED-Strip #400092 DEUTSCH ENGLISH...
-
Page 2: Gewährleistung
ANLEITUNG LED-STRIP · RGB Gewährleistung Unser Produkt wurde unter strengen Qualitäts-Kontrollen hergestellt. Es gilt die gesetzliche Gewährleistungsfrist. Sollten Sie Anlass zur Beanstandung haben, wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie das Produkt gekauft haben. Er wird ggfls. die Ersatzlieferung für Sie abwickeln. Bei missbräuchlicher oder unsachgemäßer Verwendung unseres Produktes erlischt die Gewährleistung. - Page 3 ANLEITUNG LED-STRIP · RGB Sicherheitshinweise Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie diese auf. Bei Weitergabe an Dritte sollte die Bedienungsanleitung beigelegt werden. Verwendung · Nicht zur Raumbeleuchtung im Haushalt geeignet. Nur für dekorative Zwecke (z.B. Show-Beleuchtung). ·...
- Page 4 ANLEITUNG LED-STRIP · RGB Sicherheitshinweise Anwendung · Nicht aus kurzer Distanz in die leuchtenden LEDs schauen. · Die LEDs nicht im Betrieb mit einer Lupe betrachten. · Den LED-Strip nicht in der Verpackung oder aufgerollt betreiben. · Den LED-Strip nicht abgedeckt betreiben. ·...
- Page 5 ANLEITUNG LED-STRIP · RGB Lieferumfang LED-Strip inkl. 3M Klebeband auf der Rückseite Fernbedienung mit Batterie (1x CR2025 · 3 V) C. 4x Verbinder 10 cm D. Steuereinheit Netzadapter mit Leitung Kontaktbrücken, Schrauben deutsch...
-
Page 6: Montage
ANLEITUNG LED-STRIP · RGB Montage Der Biegeradius des Produktes beträgt 20 mm. LED-Strip vor Teilung immer vom Stromnetz trennen! Den LED-Strip abwickeln und unverdreht auslegen. Evtl. den Strip an den Markierungen (Scheren-Symbol, Abb. 1) teilen. ✃ Abb. 1 Um die Kontaktierung der Schnittflächen mittels der beigelegten Verbinder wieder herzustellen, gehen Sie wie folgt vor (Abb. - Page 7 ANLEITUNG LED-STRIP · RGB Abb. 3 Prüfen Sie, ob der Strip fest im Verbinder gehalten wird (Abb. 3). Achten Sie unbedingt auf korrekte Polarität, Plus darf nur mit Plus verbunden werden usw. Die Steuereinheit mit dem Strip verbinden (Pfeilmarkierung beachten). Die Steuereinheit mit dem Netzadapter verbinden.
- Page 8 ANLEITUNG LED-STRIP · RGB Technische Daten Modell 400092 21 W · 230 V · 0,175 A · RGB Schutzklasse II · IP20 Netzteil: XY-1202000-E Eingang: 100-240 V ~ 0.6 A Max 50/60 Hz Ausgang: 12 V 2.0 A Schutzklasse: II Batterie (Fernbedienung) 1x CR2025 ·...
- Page 9 ANLEITUNG LED-STRIP · RGB 16 Stufen zur Power (EIN/AUS) Helligkeits- anpassung* Weiß 15 verschiedene Farben 7 Farben FLASH wechselnd Weiß STROBE blinkend 7 Farben FADE fließend wechselnd 3 Grundfarben SMOOTH wechselnd * in den dynamischen Farbmodi dienen die Helligkeits-Tasten zur Regelung der Geschwindigkeit Entsorgung LED-Altgeräte und Batterien dürfen nicht in den Hausmüll...
-
Page 10: Implied Warranty
MANUAL LED-STRIP · RGB Implied warranty Our product is manufactured under strict quality inspections. We deliver our products with implied warranty of two years. If you should have any cause for complaints, please contact your local dealer from which you bought the product. He will handle the replacement, where applicable. -
Page 11: Security Advice
MANUAL LED-STRIP · RGB Security advice Please read this manual completely and store it safely. By passing the product to another person, please add this manual. Usage · Not suitable for household room illumination. Only for decorative usage (e.g. show effect lighting). ·... - Page 12 MANUAL LED-STRIP · RGB Security advice Application · Do not look from close distance into the operating LED. · Do not look into the operating LED by a magnifier. · Do not use the LED-strip inside the color box or furled. ·...
- Page 13 MANUAL LED-STRIP · RGB Scope of delivery LED-Strip incl. 3M tape on the backside Remote control with battery (1x CR2025 · 3 V) C. 4x connectors 10 cm D. Controller Line adapter with cable Contact bridges, screws english...
- Page 14 MANUAL LED-STRIP · RGB Montage The bending radius of this product is limited to 20 mm. Please disconnect the line adapter from the power socket before splitting the LED-strip! Roll-off the strip and place it untwisted. You may cut the strip on the markings (scissor signs, Fig. 1). ✃...
-
Page 15: Battery Replacement
MANUAL LED-STRIP · RGB Fig. 3 Close the connector (Fig. 3) and check, if the strip is fixed properly. Please pay attention to the correct polarity, plus may only be connected with plus and so on. Connect the repeater to the strip (consider the arrow markings). Connect the repeater to the line adapter. -
Page 16: Technical Details
MANUAL LED-STRIP · RGB Technical Details Modell 400092 21 W · 230 V · 0,175 A · RGB Protection class II · IP20 Line adapter: XY-1202000-E 100-240 V ~ 0.6 A Max 50/60 Hz Out: 12 V 2.0 A Protection class: II Battery (remote control) 1x CR2025 ·... - Page 17 MANUAL LED-STRIP · RGB 16 Level Power (ON/OFF) Brightness Adjusting* White 15 Kinds of Existing Colors 7 color FLASH changing White STROBE flashing 7 color FADE fluently changing SMOOTH 3 base color changing * When switching to dynamic mode the Brightness-button means the speed of light changes Recycle LED-devices are not allowed to be placed in household garbage.
- Page 18 ANLEITUNG LED-STRIP · RGB...
- Page 19 ANLEITUNG LED-STRIP · RGB...
- Page 20 ANLEITUNG / MANUAL LED-STRIP · RGB MÜLLER-LICHT International GmbH Goebelstr. 61/63 D-28865 Lilienthal Tel. +49 (0) 4298-93700 service@mueller-licht.de Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung des Urhebers · Irrtum und Änderung vorbehalten Full or partial reproduction subject to prior written approval · Errors and changes are excepted 400092_LED-Strip_RGB_MANUAL_010.pdf...
