655 EisEnhowEr DrivE
owatonna, Mn 55060-0995 Usa
PhonE: (507) 455-7000
tEch. sErv.: (800) 533-6127
orDEr Entry: (800) 533-6127
intErnational salEs: (507) 455-7223
Fax: (507) 455-7063
Motor-Rotor
Description: Heavy-duty repair stand designed as a work-holding device for engines, transmissions,
torque converters, and rear axles from trucks, tractors, and construction machinery.
The safety signal word designates the degree or level of hazard seriousness.
dANgEr: Indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
WArNINg: Indicates a potentially hazardous situation which, if not avoided, could result in death or
serious injury.
CAutION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury.
CAutION: Used without the safety alert symbol indicates a potentially hazardous situation which, if not
avoided, may result in property damage.
© SPX
Fax: (800) 955-8329
Fax: (800) 283-8665

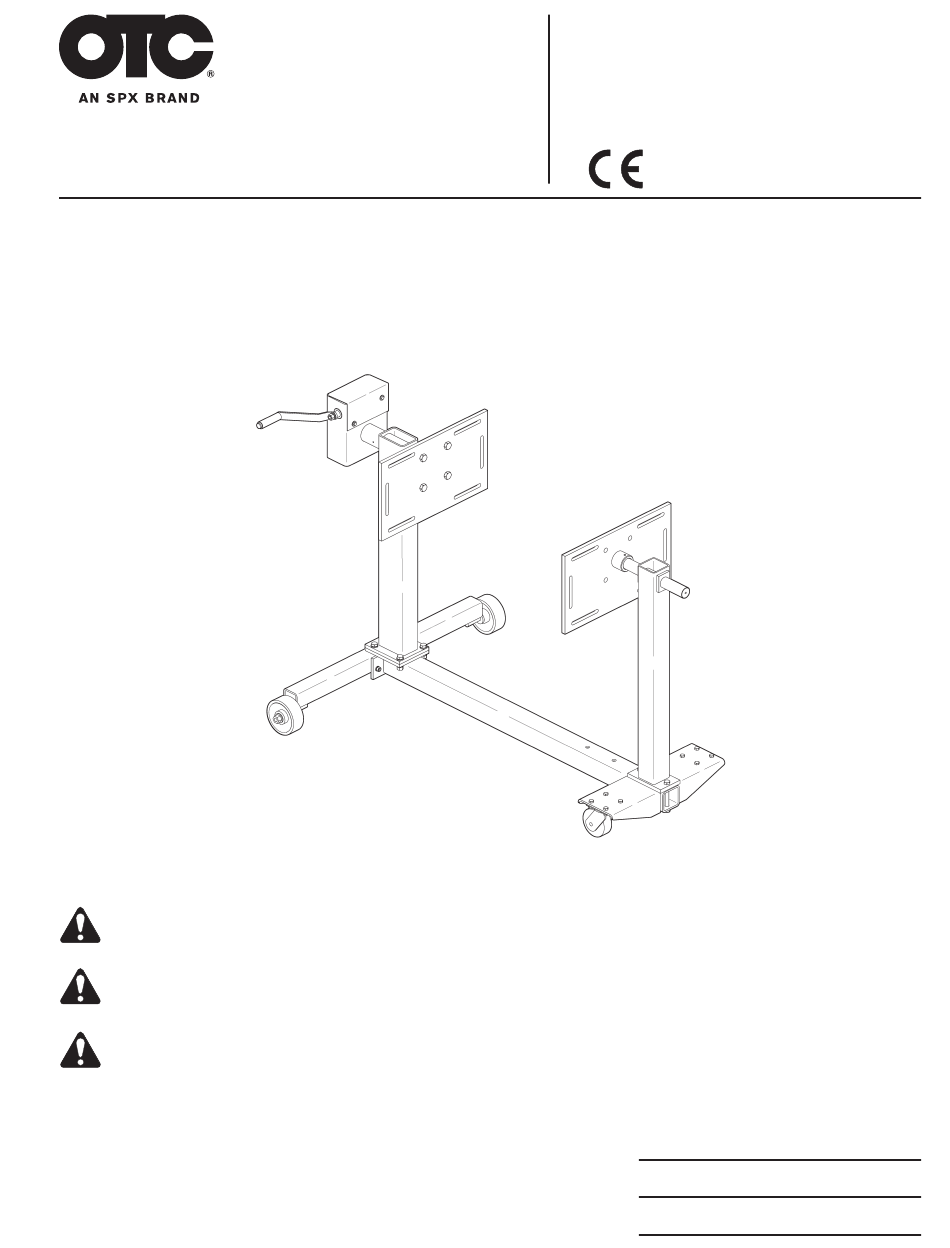

Universal Repair Stand
®
Maximum Capacity: 907 kg (2000 lbs.)
Weight: 131.5 kg (290 lbs.)
Explanation of Safety Signal Words
Form No. 538577
Parts List &
Operating Instructions
for:
Original Instructions
Sheet No.
1 of 5
Issue Date:
Rev. E August 5, 2010
1735A
