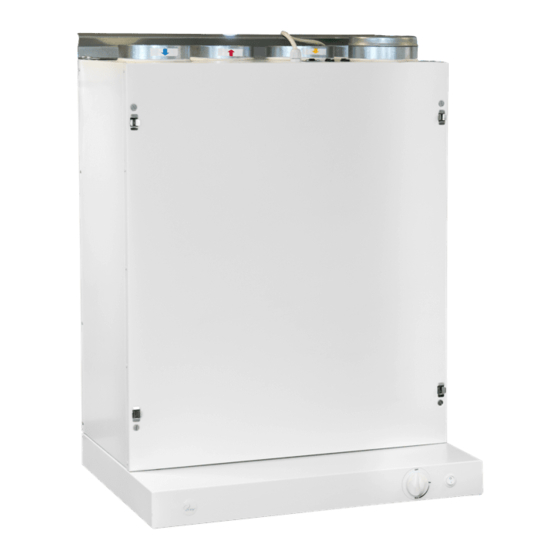

AHU-200 KV SLIM
AHU-200 KH SLIM

Advertisement

loading
Need help?

Need help?

Do you have a question about the AHU-200 KV SLIM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ensy AHU-200 KV SLIM

Summary of Contents for Ensy AHU-200 KV SLIM

  • Page 1 User manual and Installation Guide AHU-200 KV SLIM AHU-200 KH SLIM...
  • Page 2 393829‐2 Rev 1: 19.04.2017. KJK      Side 1  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 3     If you are going into the unit then you first have to remove  any kitchen furniture front door, if so is mounted on front  of unit.    On these pictures, you can see the ventilation unit with  white coated cooker hood.   There are also variants with hoods in brushed stainless  steel.        To open the front hatch you first have to untighten those  four screws you find in each corner of the unit.                                        When hatch is to be mounted back on the unit try to use almost same torque on all four screws.    Then put the kitchen furniture front door back on place.    Side 2  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 4 393829‐2 Rev 1: 19.04.2017. KJK  Before any access into the electrical  connections boxes, power  must be disconnected by  pulling out the plug from the  socket.  Only authorized persons is allowed to enter  into the electrical connection boxes.   If any electrical components are damaged,  they must be replaced by the manufacturer,  dealer or a qualified person in order to avoid  dangerous situations.        Adjustment of the unit.  A humidity sensor is, from factory, mounted inside the unit. It is  set to “0” that means it is set to not active.    After startup, where the unit is placed into a new building with high humidity,  you can let this humidity sensor be turned off for a period to avoid the full speed  of the fan at night. To get the humidity sensor to operate as intended, you need at one time to put it  active. Than you need to set the switch in position "1".       If the ventilation unit is placed in a house without high humidity, you should switch to position "1"  after you putting ventilation unit into operation. This switch will also affect any extra external  humidity sensor that is plugged into the device.    Adjusting the humidity sensor.   If it is necessary to adjust the sensitivity of the humidity sensor then you just can remove the black  plug and you then can see the adjusting knob and the RH% scale.  If a need for better  insight or do not see  the adjustment scale  sufficient so one  should remove the  entire cover of this  control board.  Side 3  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 5 393829‐2 Rev 1: 19.04.2017. KJK   The sensor is set to 80% RH from factory.   If you do adjustments, this only affect the sensor integated  inside the unit.  The sensitivity for the integrated sensor you can adjust from  50% (low) to 90% (high) in accordance to what are the need.  The arrow points the value chosen.  If you have a second external sensor that means you need to  adjust that one from its settings.  Replace the cover and / or plug after finish adjusting.      Replacing the filter.  The filters should be replaced every 6. 9.  or 12. months.  Should be extracted without use of any  tools.   Remember to enter the control panel  menu (4.3 Filter) and press Filter OK  after the filters has been replaced.            To guarantee optimal properties of the  ventilation unit, use the original filters  from EnSy. The use of spurious filters will  limit the warranty on the product.          Ensy art number for filter set is:    011460850‐2   SET FILTRE ENSY AHU 200 + 300 B. F7: 120x280x94  Side 4  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 6 393829‐2 Rev 1: 19.04.2017. KJK    Cleaning the fans.  This must be done by a qualified  person.    Before removing fans the main power  must be disconnected by pulling out  the main supply plug from the socket,  or fans to be programmed to position  “AV” or “OFF”  Disconnect the 3‐pole and 5‐pole  plugs.    The fans can be pulled out of the  ventilation unit without the need for  any tools.    Clean with mild soap and water      Maintenance and cleaning of  rotary heat exchanger   This must be done by a qualified  person.    Disconnect the 3‐pole plug.    Can be pulled out of the ventilation  unit without the need for any tools.  To not scratch the cooker hood so you  should cover this before you pull out  the rotary heat exchanger.      Side 5  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 7 393829‐2 Rev 1: 19.04.2017. KJK    Rotor exchanger can easily be  removed for cleaning by dissolving  the 12 screws that hold it  together.   Clean parts with mild soap and  water   Do not expose the  rotor motor or  connector for  moisture.              The exchanger you also can clean with mild soap and water. Do not use ammonia‐ containing detergent, as this will prey on and discolor aluminum in rotary heat exchanger.  Flushed with hand shower and blow gently clean with compressed air.  Ensure that the screws are tightened sufficiently so that they do not come loose during operation.  Preferably use a screwdriver to tight the screws. If use of electrical screwdriver, make sure that you  use low torque to prevent destroying the threads in the sheet metal parts.   To make sure that the drive belt can adjust itself into correct position you must rotate the exchanger  some few turns.   Then insert back into the ventilation unit. Be sure that rotor exchanger is properly inserted in all the  guides inside the unit. If not, this can lead to vibration in the system and internal air leak in the unit.     Side 6  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 8 "Min"             No function  Opens damper.  Max time on timer      Timer activated  60 min    Replacing the lamp and transformer on the cooker hood   Turn off the power before  replacing the down light.    If the light is not working then you  must replace the entire light  socket and transformer. To  replace the user must first remove  the four blanking plugs and then  loosen four screws to release the  entire cover.    Compress the spring with fingers  to more easily sliding light socket  out through cover.    The plugs that is between light  and transformer can be pulled  apart.          Side 7  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 9 393829‐2 Rev 1: 19.04.2017. KJK  If faulty light then both downlight and transformer replaced with new parts.    Original LED light that is inserted from factory    Ensy art no:   260455‐2 Down Light LED 5W with white socket  and transformer    260456‐2 Down light LED 5W with black socket and  transformer    Replacement or washing the filter in the kitchen hood.  Release from the frame by pushing the lock to the  middle of the filter and tilted down. The filter can be  washed in soapy water. Must be completely dry before  it is mounted in place again. If the filter material is  damaged it must be ordered new original.    (Ensy art no: 270081‐2)    Side 8  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 10   The main screen consists of, from top, left:       Time Indication, hour, minute  Co2 over the fan symbol" indicates    that the carbon sensor is activated.  Timer, Weekly schedule (if programmed)        Reheating coil (if connected)  "Exclamation point" indicates that    moisture recorded over the sensor  Temperature readings, Outdoor / Indoor  is higher than the set value.     May also indicate that the motion  Status airflow – fan speed setting  sensor is activated if connected on  OFF MIN   NORM or MAX  D2 signal output.      Temperature set point, 15 ‐ 21 °C   This symbol indicates that the    rotary heat exchanger is activated  Reheating coil – (here refers active element)  and will be rotated.    Rotary exchanger Indicator ‐ (here refers  active rotary wheel)      Side 9  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 11     2. Temperature  1.1 Fan boost    Choose from pre‐programmed temperature  Forced ventilation, fan speed increases to max  settings set point between 15 ‐ 21 °C. Setting  speed. (Means to the speed that is set in  is changed by operating the switch buttons  menu 4.5.1.3.) The function is for use if high  below ‐ / +   symbols.  humidity in bathrooms and laundry room.      Forced ventilation can be activated with  button   then    Interval adjustable from 10 ‐ 240 min with +    and ‐      Indicator for activated heating coil.  Small picture show not activated.      Heating element can here be set  ON or OFF  by operating the switch button 4 in this    screen, but only if heater is connected.    This picture shows 10 min forcing time, but  (To see if heating coil is connected or  not activated.   disconnected, see 4.5.1.1 Heater)  To activate the fan boost use  control button 4.  Side 10  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 12 Here you can see defrost mode that has  3. Information / 3.1.Alarms  been chosen.   When alarm you can find a source of error  here, as well as info on how the alarm is reset.  (See pages 29 and 30 in this manual)    (See 4.5.1.9 if you want to change mode.)    4. Preferences    3. Information / 3.2 Program version  To navigate within the various sub‐menus    when using the control buttons below the up /  Information about the software  version. This information must be provided to  down cursor key that displays on the display.  service personnel at the failure of the unit.        4. Preferences / 4.1 Time/date      Setting menu for Time/date. This setting is  important since the information forming the    basis for the weekly schedule function if this is    to be activated. Also for the filter alarm  function it is needed.              Side 11  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 13   Monday ‐ a period of time, select the start  time. To activate the period, X ‐ over period  number is removed, use the ‐ / + keys.    Use enter to move between the different  fields.      You can also adjust how long it should be light  in the display after the operation.    4. Preferences / 4.5 Setup      To proceed, use PIN code 1000    Choose airflow (fan speed) Speed dialing ‐  MIN when one fan blade on the indicator is  black. NORM = two black fan blades on the  indicator. MAX speed = three black fan blades  on the indicator.      Select the desired supply air temperature you  want during the period. Settings between 15 ‐  Press    once till it shows 1000 in  21°C.    display. Then press 4 times on   If weekly schedule looks something like  this without any reason then you must  punch in all the data again.   It do not help to update software.    Then press button 3 for OK 4.5.1   Side 12  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 14   (See page 24 in this manual).    Menu for enabling / disabling of CO² control.    Scroll to Off and press + to activate. On     Here you preprogrammed wanted ppm value    and the boost speed for the fans.  Note: To get balanced ventilation is a  4.5.1.2 Cooling recovery  prerequisite that Supply and Extract air fan    has the same value as the MAX value under  Activation of the cooling recovery:   4.5.1.3          It is pre‐programmed two options for use  when the outside temperature is higher than  the indoor temperature, heat recovery system  will activate the function start and supply air  will be cooled by exhaust air. Engagement  when the outdoor temperature is 2 °C or 3 °C  higher than room temperature. Use button 4  to change setting for Off. Press + to activate  (On). Use button 4 to change setting for 2°C.  Press + to change to to 3°C, if wanted.            Side 13  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 15   4.5.1.8 Calibration  If the unit has been connected to an external    humidity sensor or motion sensor. Use the D2  Menu reading of embedded temperature  connector on top of the unit. (See page 24 in  sensors.  this manual).   Note! In order for this feature to work, you  need the one‐pole switch marked RH% ON /  OFF inside the unit to be set in position 1. (See  page 3 in this manual for the location of this    switch).    These temperature sensors are  Supply and Extract air should have the same  delivered calibrated from the  value as the MAX value under 4.5.1.3 (Set to  manufacturer and should not be attempted  100% from factory.)  change in here.    The «Outside air» sensor normally  shows 3‐6°C highter temperaature  then the reel outside temperature. This is due  to heating of the air in the duct network from  the intake grille to the intake of the unit  where the sensor are placed.    4.5.1.7 Absent    Menu for setting the desired values by  activating away / home function.  Use the D3 connector on top of the unit. (See  page 24 in this manual) Function is operated  via an external switch.  Side 14  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 16   The unit is set in mode OFF from factory.  If it is needed to change the defrost      mode to another mode then press  Modus 3: at high humidity.  button 4 and scroll down to Configuration  Defrosting function start at ‐10°C.  with button 3.            The function when defrosting starts is that  Press enter button and follow procedure  each hour the supply air fan stops for 6  as in Menu 4.5 Setup to continue.  minutes. The heater EV turns off. Extract air  fan reduces speed to 30% and the rotary  exchanger will run as normal.     To avoid that the rotary exchanger will stop  when the cycle goes back to normal function,  the supply air fan will start up the last minute  of the defrosting mode cycle.      (Supply air fan reacts delayed relative to the  control signals and rotary exchanger so that  Press enter button  the heater will not engage until the speed of    the supply air fan has passed 250 r/min, in  Defrost mode OFF from factory.  normal operation).  Side 15  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 17 393829‐2 Rev 1: 19.04.2017. KJK  4.5.1.10 Display number    On this unit it is only possible to connect one  display.  From this menu it has to be specified that the  control panels is «Display 1»          Side 16  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 18: Table Of Contents

    2.1 Brackets and gaskets to avoid vibration    2.3 Duct cover  2.4 Dimensions and technical data    3. Connections  3.1 Electrical connections  3.2 Duct connections    4. Setting the airflow    5. Alarms    1. General  This guide is made to provide installation and user instructions regarding the correct installation of  AHU‐200 KV SLIM and AHU‐200 KH SLIM.  AHU‐200 KV and KH SLIM is designed for heat recovery with air volumes of up to 200 m³ / h. The  energy from the exhaust air is transferred to supply air through the rotary heat exchanger where the  air streams pass each other without making contact.  The unit has a built in‐heater for supplementary heating of supply air. Humidity sensor for forced  ventilation is integrated into ventilation unit   The unit can also connect additional equipment. Pulse switch for controlling the forced ventilation, for  example, wet rooms or bathrooms, sensor for carbon management and switch management away /  home function. Control of these options are integrated into  AHU 200‐KV and KH.  AHU‐200 KV and KH SLIM is supplied in painted finish, tested and ready for operation. Installation,  commissioning and tuning must be performed by authorized personnel There are also variants with  hoods in brushed stainless steel.  2. Mounting  Together with the unit is delivered the following equipment:    1. Suspension bracket and stoppers  2. Wall Bracket with vibration dampening gasket  3. Self‐adhesive vibration damping  4. Accessories bag containing the necessary screws  5. 4 pcs. plugs for connecting additional equipment.  6. Parts for mounting kitchen furniture front door.    7. Control panel  Side 17  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 19 393829‐2 Rev 1: 19.04.2017. KJK  First, select how the unit should be mounted so that the piping system should be as easy as possible.    Supply air. Exhaust air.  Fresh air.  Extract air.                 (Sketch over shows AHU‐200 KV SLIM)      Exhaust air.  Supply air Extract air. Fresh air.                  (Sketch over shows AHU‐200 KH SLIM)    Side 18  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 20 393829‐2 Rev 1: 19.04.2017. KJK  2.1 Brackets and vibration gasket  Suspension bracket screwed on top of the  unit as shown.        Use 8 pcs M5 x 16mm, supplied with the unit.  (Sketch over show AHU‐200 KV SLIM)    Mount the wall bracket with vibration gasket.   Make sure that the edge protection gasket is placed  on the wall bracket.   Be sure that the vibration gasket is intact.              Glue vibration gasket to the back of the  unit, see illustration. Approx. 50mm  from the bottom of the unit.    Lift the unit in place and ensure that  there is no direct contact between unit  and building construction.        Side 19  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 21: Duct Cover

    393829‐2 Rev 1: 19.04.2017. KJK  2.3 Duct cover  If you want to use a duct cover to hide the pipings you will need the distance 297 mm from the roof  and down to the top of unit.   The duct cover has to be ordered separately from supplier. (Ensy Art: 0100107‐2).  The instruction how to mount this duct cover you will find together with the duct cover.  Instruction for mounting duct cover you also can find on web.  ensy.no/Products/Other products‐ accessories/Duct covers.                    Side 20  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 22 393829‐2 Rev 1: 19.04.2017. KJK  2.4 Dimensions                 All ducts are Ø125 mm                      Side 21  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 23 Rotary heat exchanger with heat recovery up to 85 % efficiency.   Electric heating coil.    High efficiency and low noise EC fans. Adjustable 30 to 100 % speed.   Adjustable supply air temperature between 15 and 21°C.    Acoustic and thermal‐insulated housing.   Integrated control system with "Touch Panel" for the control of the unit supplied as standard.   Integrated cooker hood in bottom of the unit.    In top of the unit there is: (Look at page 24)   Junction point of contact for connection for the control panel.   Junction point of contact for Co² sensor. (CO ²)  Junction point of contact for pulse switch. (D1)   Junction point of contact for an external humidity sensor or motion detector. (D2)   Junction point of contact for connection for home / away function. (D3)      ACCESSORIES:    Duct Cover for the encapsulation piping in the top. (Art. no: 0100107‐2)    Wireless pulse switch. (Art. no: 0100052‐2)              Side 22  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 24 The control panel should be  mounted on the wall.                                Stove / Fireplace / Bathroom    Wireless control panel / pulse switch can    be used to increase supply by use of a    stove.     The unit is designed    Mounted in a suitable location in relation  for installation over    to the unit. Can also be placed near the  the stove in the    bathroom for easy operation by forced  kitchen    ventilation (max airflow)    Side 23  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 25: Connections

    3.1 Electrical connections  AHU‐200 KV and KH SLIM is supplied with approximately 1.7 m cable and plug for 10A / 230V outlet.  Connecting control panel  The control panel comes complete with signal cable, length 10m.  The signal cable to the control panel must have at least 10 cm  distance to high voltage cables.    The control panel is put into  a box and can be attached  directly to the wall. Make a  suitable hole for the wire in  the recess for wire in the  box.    The control panel can also  where concealed wiring be  attached to standard wall  box where the fastening  screws in the wall box has 60 mm cc.    In order to dismantle the "touchpad" disc and display this can easily  be done by using a knife with thin blade gently inserted between the  jacket and the front plate. Then flip the knife down so that the frame  loosens.    Connections of sensors / external functions   See the following wiring diagram for details.            Sketch shows AHU‐200 KV SLIM)  (Sketch shows AHU‐200 KH SLIM)    Plugs for connecting external sensors you find in the accessories bag supplied  with the unit.    Side 24  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 26: Duct Connections

    Fresh air intake is to be placed primarily on the building's north and east and at a good distance from  the exhaust openings for ventilation, central vacuum, Hoods and Vents, sewer vent, chimney or other  contaminated source such as dust / exhaust from traffic etc. The return of the exhaust air should  always be in good distance from fresh air intakes, close windows, etc  Sketch for piping.  1. Supply air bedroom  2. Supply air living area  3. Extract kitchen  4. Extract bathroom / utility  room  5. Ventilation unit with  integrated cooker hood.  6. Roof cowl / exhaust air  7. Fresh air / outdoor air inlet    Instead of separate roof cowl for  exhaust air and wall grid for fresh air there also can be used combi grids with inlet and outlet air are in  the same box.    Find «Intake / exhaust grilles» on   www.ensy.no/Products/Other products_accessories/Intake/Exhaust grid with nipple    Find «Combi grid» on  www.ensy.no/ Products/Other products_accessories /Kombi grids    Air to and from the unit will be led through the ducts. Best durability and capabilities for cleaning will  be achieved by using ducts in galvanized steel.  Short customizations (à 1 m length) with a flexible aluminum ‐ ducts can be used for piping between  the unit and roof cowl / wall grid.  In order to achieve effective, low energy consumption and proper airflow, the duct system designed  with low air speeds and low pressure drop.  Side 25  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 27 393829‐2 Rev 1: 19.04.2017. KJK      Tumble dryer must not be connected to the ventilation unit, but have its own duct to the open  air.    Duct should be kept covered during storage and installation.    Location of the exhaust grid / roof cowl must also meet current building conditions, as well as  any requirements of local building authorities.    All inlet and outlet of the unit must be connected to the piping.     Pairing of duct sections.  All joints between ducts, T‐pipes, bends, reducers, etc. have to be “locked" by using special tape or at    least 3 pieces of self‐tapping screws.                   Sound reduction  To avoid disturbing noise from blowers in living area installation of sound‐absorber (silencer) in the  duct for supply and extract air recommended. (length = 0.9 meters each section)  To prevent sound transmission between rooms via the duct system, and reduce any noise that occurs  in the duct system, is also is recommended a silencer in front of each supply diffuser in the living area.  Flexible ducts.  Flexible ducts can be used for adjustments between the unit and roof cowl / fresh air inlet.  Alternatively, the flexible silencers used (remember requirements for outdoor sound level).  Side 26  We reserve the right to change technical data without notice.     http://www.ensy.no ...
  • Page 28 393829‐2 Rev 1: 19.04.2017. KJK  Condensation/isolation  Isolation is necessary to safeguard thermal‐, sonic‐ and fire considerations at the plant. Most often it is  a combination of these are due to isolate.  Reasons for thermal insulation of ventilation ducts are:   obtain good heat economy by limiting heat loss   achieve a specific outlet temperature of the ventilation air.   preventing condensation on either the inside or outside of the duct.  Heating costs reduced by preventing the heat supplied in ventilation air can be transferred to  unheated surroundings.  If the ducts are positioned in a cold  environment, such as in an attic, where the  temperature is significantly lower than the  ventilation air, there is a risk of condensation  inside the ducts. This can be prevented by  isolating the channel exterior. In this case, the  channel wall being diffusion and would  therefore insulate externally with a diffusion  material of mineral wool.  It can also be used insulation tubes (100 mm  mineral wool) with plastic diffusion barrier pulled over the ducts. The same applies to insulation of  pipings between the unit and diffusors, bringing the cooled air up to the rooms.  Note!  Remember good overlap of diffusion barrier and tape all joints with duct tape.    Fresh air and exhaust duct should always be condensation insulated throughout its length.   Proper performance of the unit connection is especially important. Similarly, isolate all other ducts for  cold and uninsulated room.  In areas with extremely low winter temperatures, additional insulation must be used. Total insulation  thickness must be at least 100 mm.  Side 27  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 29: Setting The Airflow

    Inlet diffusers, extract louvers and cooker hood   Supply air diffusers have to be placed in the living area such as bedroom and living room, while the  exhaust air louvers are placed in wet areas (bathrooms, laundry, etc.), toilet and kitchen  NB: Although there is a cooker hood integrated in the unit it also must be mounted    separate exhaust louver in the kitchen In AHU‐200 KH and KV the cooker hood outlet is led directly to the exhaust fan without the smell and  pollutants carried through the heat exchanger. In order to achieve heat recovery from ventilation due  to exhaust louver in the kitchen, therefore, this exhaust louver has to be connected together with the  exhaust from the wet cells.   NB!   The cooker hood is equipped with dampers which are dense in the closed position  (without opening for the basic ventilation). If there are any «leakage» in the extract pipe  from the cooker hood when the cooker hood isn’t activated then there will be a “Rotor  fault” alarm.  Exhaust air louvers can be mounted in the ceiling or wall. Supply air diffuser can be mounted in the  ceiling or "low wall". In "low wall" must sectorial aperture positioned so that supply airstream carried  upwards along the sloping ceiling. Supply in the wall at the horizontal ceiling must have “throwing  direction", so that air enters the room along the ceiling. Air supply via the outlet valve allows air jet  throw length, and the exhaust air diffusers can therefore be used as supply air diffuser in the wall  when there is ridge ceiling.  The diffusers should be mounted in frames, so that they can be easily  removed for cleaning.    4 Setting the airflow.   As default setting may supply air diffusers core is opened from 5 to 7  turns from the closed position and locked with a centre nut. Exhaust  louvers core is opened 10 turns from the closed position and locked  with a centre nut. For adjustment of air flow to each room the settings  for the diffusers must be measured. Balancing scheme (diagram) intended by design, or alternatively  by balancing acc. flow measurements with equipment specifically designed for this  Supply air diffusor    Exhaust louver          Side 28  We reserve the right to change technical data without notice.     http://www.ensy.no ...

  • Page 30: Alarms

    393829‐2 Rev 1: 19.04.2017. KJK  5. Alarms   Alarms on Ensy AHU units Critical alarms. Red flashing lights in the control panel Description of what Alarm Possible causes Reset of alarm will happend Motor protection EV and RO is Supply Absence of signal from turnined off. Fan turns «OFF» and then back the fan TV and AV turns off to «NORM» Motor protection...
  • Page 31 To reprogram then you have to contact your service partner. Reprogram then to version 034 or newer/higher if it is posted on Ensy.no. If the light is blinking faster than once per second than do the same procedure here as above in section.
  • Page 32                                               Ensy AS                                 Mohagasvingen 1  N‐2770 JAREN  http://www.ensy.no     Side 31  We reserve the right to change technical data without notice.     http://www.ensy.no ...
