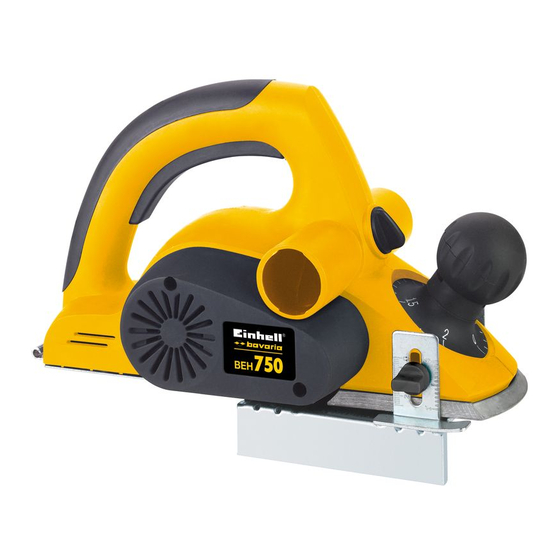

BEH 750
Planer
Artikel-Nr.: 4345260
Ident-Nr.:
01016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Bavaria BEH 750 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ISC Bavaria BEH 750

Summary of Contents for ISC Bavaria BEH 750

  • Page 1 BEH 750 Artikel-Nr.: 4345260 Planer Ident-Nr.: 01016...

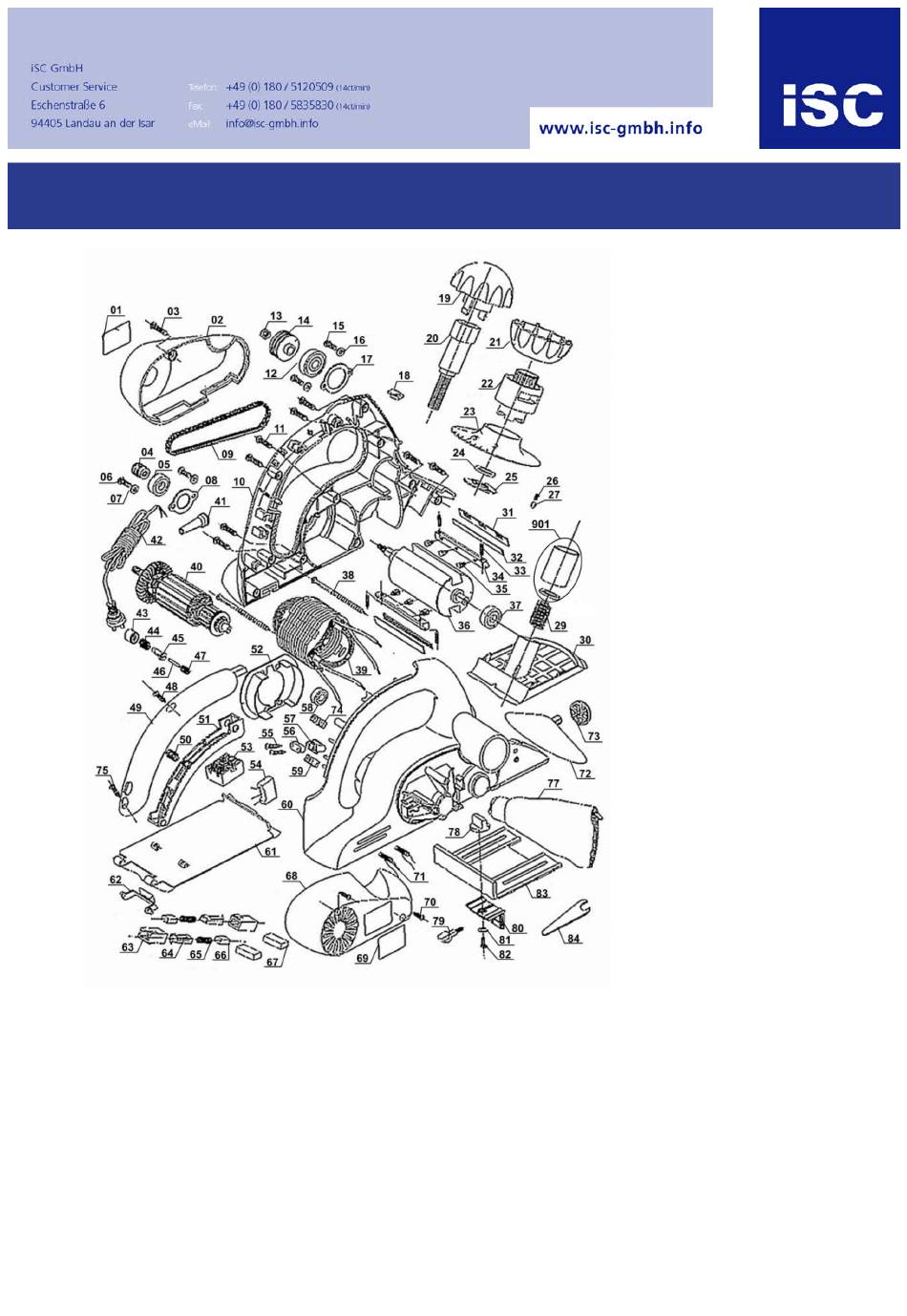

  • Page 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung 434526001002 left cover 434526001004 driven wheel 434526001009 belt 434526001010 left housing 434526001014 idle wheel 434526001020 adjusting rod 434526001030 adjusting motherboard 434526001031 upper pressing plate 434526001032 blade 434526001033 inner-hexangular nut 434526001035 screw 434526001039 stator 434526001040 rotor 434526001053 switch...
  • Page 3 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 1 ® Bedienungsanleitung für Elektro-Handhobel Operating instructions for the electric hand-held plane Mode d’emploi Raboteuse électrique à main Gebruiksaanwijzing voor elektrische handschaaf Istruzioni per l’uso per pialletto elettrico a mano Brugervejledning for elektrisk håndhøvl Instrukcja obsługi strugarki ręczno- elektrycznej Upute za uporabu...
  • Page 4 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 2 Bitte vor Montage und Inbetriebnahme die Betriebs- anleitung aufmerksam lesen Please read the operating instructions carefully before assembling and using your machine for the first time. Veuillez lire attentivement ce mode d’emploi avant le montage et la mise en service.
  • Page 5 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 3...
  • Page 6 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 4 Sicherheitshinweise ARBEITSHINWEISE Achtung: Der Elektro-Handhobel darf nur einge- Die entsprechenden Sicherheitshinweise finden Sie schaltet an das Werkstück herangeführt werden. im beiliegenden Heftchen. Einstellung der Spantiefe Betriebsanleitung für Handhobel Durch Links- und Rechtsdrehung des Einstell- und Führungsknopfes kann die Spantiefe von 0-2 mm GERÄTEBESCHREIBUNG eingestellt werden.
  • Page 7 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 5 Hobeln von Stufen(Abb. 6) Reinigung, Wartung und Ersatzteilbestellung Mit Hilfe des Parallelanschlages können Sie Stufen hobeln. Ziehen Sie vor allen Reinigungsarbeiten den Montieren Sie den Parallelanschlag (9) an der Netzstecker. linken Geräteseite und den Stufentiefen- Messstab (10) an der rechten Geräteseite.

  • Page 8: Technische Daten

    Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc- gmbh.info TECHNISCHE DATEN Nennspannung 230 V ~ 50 Hz Aufnahmeleistung 750 W Leerlaufdrehzahl n 16.500 min...

  • Page 9: Machine Description

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 7 Safety rules USING THE MACHINE The corresponding safety information can be Important: The electric hand-held plane must be found in the enclosed booklet. switched on before coming into contact with the workpiece.
  • Page 10 Always replace both knives at the same time to ensure even planing. For our latest prices and information please go to www.isc-gmbh.info Important: Before using your electric hand-held plane for the first time, make sure the knives are installed correctly and are firmly in place.

  • Page 11: Technical Data

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 9 TECHNICAL DATA Power supply 230 V ~ 50 Hz Rating 750 W Idling speed n tr 16,500 rpm Planing depth 0-2 mm Planing width 82 mm Rebate depth 0-6 mm Noise pressure level LPA 87.5 dB (A) Noise power level LWA 98.5 dB (A)
  • Page 12 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 10 Consignes de sécurité gauche ou de droite. La sélection de l’éjection de copeaux (7) s’effectue via le commutateur (11). Vous trouverez les consignes de sécurité INSTRUCTIONS RELATIVES AU TRAVAIL correspondantes dans le cahier en annexe Attention: Ne commencez à...
  • Page 13 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 11 Rabotage de marches (fig. : 6) Nettoyage, maintenance et commande de pièces de rechange Vous pouvez raboter des marches à l’aide de la butée parallèle. Retirez la fiche de contact avant tous travaux de Montez la butée parallèle (9) sur le côté...

  • Page 14: Caracteristiques Techniques

    Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info CARACTERISTIQUES TECHNIQUES Tension nominale 230 V ~ 50 Hz Puissance absorbée...
  • Page 15 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 13 Veiligheidsvoorschriften WERKWIJZE De overeenkomstige veiligheidsinstructies vindt Let op : De elektrische handschaaf mag slechts u in de bijgaande brochure. ingeschakeld naar het te bewerken stuk worden gebracht. Gebruiksaanwijzing voor handschaaf Afstellen van de verspaningsdiepte BESCHRIJVING VAN HET TOESTEL De verspaningsdiepte kan van 0 t/m 2 mm worden Afstelknop voor verspaningsdiepte...
  • Page 16 Wisselstuknummer van het benodigd stuk Let op : Controleren of de messen correct zijn Actuele prijzen en info vindt u terug onder www.isc- ingebouwd en goed vast zitten alvorens de gmbh.info elektrische handschaaf in werking te stellen !

  • Page 17: Technische Gegevens

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 15 TECHNISCHE GEGEVENS Nominale spanning 230 V ~ 50 Hz Opgenomen vermogen 750 W Stationair toerental n 16.500 t/min. Verspaningsdiepte 0-2 mm Schaafbreedte 82 mm Diepte van de voeg 0-6 mm Geluidsdrukniveau LPA 87,5 dB(A) Geluidsvermogen LWA 98,5 dB(A)
  • Page 18 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 16 Avvertenze di sicurezza AVVERTENZE PER IL LAVORO Le relative avvertenze di sicurezza si trovano Attenzione: il pialletto elettrico deve venire nell’opuscolo allegato. avvicinato al pezzo da lavorare solo se già acceso. Istruzioni per l’uso del pialletto DESCRIZIONE DELL’APPARECCHIO Regolazione della profondità...
  • Page 19 Per i prezzi e le informazioni attuali si veda www.isc- Attenzione: prima di accendere il pialletto gmbh.info controllate che le lame siano montate in modo...

  • Page 20: Caratteristiche Tecniche

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 18 CARATTERISTICHE TECNICHE Tensione nominale 230 ~ 50 Hz Potenza assorbita 750 W Numero di giri a vuoto n 0 16.500 min Profondità di passata 0-2 mm Larghezza di passata 82 mm Profondità...
  • Page 21 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 19 DK/N Sikkerhedshenvisninger Arbejdsanvisninger Sikkerhedsanvisninger findes i vedlagte hæfte Forsigitg!: El-håndhøvlen må kun føres til emnet, når høvlen er startet. Brugervejledning for håndhøvl Indstilling af høvledybde Beskrivelse af apparatet Ved venstre- og højredrejning af indstillings- og Indstillingsknap til høvledybde føringsknappen kan høvledybden indstilles fra 0-2 Start/stop-knap...
  • Page 22 Vær sikker på, at høvlekniven flugter med begge Aktuelle priser og øvrige oplysninger finder du på ender på høvleakslen. Udskift altid begge knive for at internetadressen www.isc-gmbh.info sikre en ensartet spåntagning. Forsigtig: Kontrollér, at knivene er monteret i Tekniske data korrekt position og er fastspændt før...

  • Page 23: Opis Urządzenia

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 21 Wskazówki dotyczące bezpieczeństwa WSKAZÓWKI BEZPIECZE-STWA Wskazówki bezpieczeństwa znajdą Państwo w Uwaga: Strugarkę ręczno-elektryczną należy osobnej książeczce dołączonej do instrukcji prowadzić w celu obrabiania przedmiotu tylko w obsługi. stanie włączonym. Ustalanie głębokości skrawania Instrukcja obsługi strugarki ręcznej Głębokość...

  • Page 24: Dane Techniczne

    Numer części zamiennej Aktualne ceny i informacje znajdą Państwo na Założenie nowego noża odbywa się w odwrotnej stronie www.isc-gmbh.info kolejności. Upewnić się, że położenie noża jest prawidłowe w stosunku do obu końców wału. DANE TECHNICZNE Wymieniać zawsze oba noże, aby zapewnić...
  • Page 25 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 23 Sigurnosne upute: Podešavanje dubine struganja Okretanjem u lijevo ili desno gumba za podešavanje Odgovarajuće sigurnosne upute pronaći ćete u i vođenje možete podesiti dubinu struganja između priloženoj knjižici. 0-2 mm. Po završetku rada dubinu struganja tako podesite, Upute za uporabu za ručnu blanjalicu da se nož...

  • Page 26: Tehnički Podaci

    Ugradnja noža slijedi obrnutim redoslijedom. Aktualne cijene i informacije potražite na web-adresi Provjerite da li je nož blanjalice usklađen s oba kraja www.isc-gmbh.info osovine. Uvijek mijenjajte oba noža, kako bi sačuvali ravnomjerno struganje. TEHNIČKI PODACI Čišćenje, održavanje i narudžba rezervnih...

  • Page 27: Описание Устройства

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 25 Указания по технике безопастности между приспособлениями выброса стружки (7) осуществляется при помощи переключателя Соответствующие указания по технике (11). безопастности Вы найдете в приложенной брошюре. УКАЗАНИЯ К ПРОВЕДЕНИЮ РАБОТ Внимание: электрический рубанок должен Руководство...
  • Page 28 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 26 направлена вниз. Установка ножей происходит в обратной Зафиксируйте между параллельным упором и последовательности. Убедитесь, что ножи краем обрабатываемой детали необходимое рубанка находятся на одном уровне с обоими расстояние. концами вала рубанка. Закрепите...

  • Page 29: Технические Данные

    Модификация устройства Номер артикула устройства Идентификационный номер устройства Номер запасной части требуемой для замена детали Актуальные цены и информация находятся на сайте www.isc-gmbh.info ТЕХНИЧЕСКИЕ ДАННЫЕ Номинальное напряжение 230 в ~ 50 Гц Приемная мощность 750 Вт Скорость вращения холостого хода n 16.500 мин...

  • Page 30: Opis Uređaja

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 28 Sigurnosne upute: obra∂ujemo. Odgovarajuće sigurnosne upute pronaći ćete u Pode‰avanje dubine struganja priloženoj knjižici. Okretanjem u levo ili desno dugmeta za pode‰avanje i vo∂enje moÏete podesiti dubinu Upute za uporabu za ručnu blanjalicu struganja izme∂u 0-2 mm.
  • Page 31 Ugradnja noÏa sledi obrnutim redosledom. Proverite da li noÏ renda uskla∂en sa oba kraja Aktuelne cene i informacije potražite na sajtu osovine. Uvek menjajte oba noÏa, kako bi saãuvali www.isc-gmbh.info ravnomerno struganje. TEHNIČKI PODACI Pažnja: Prije uporabe blanjalice provjerite da li je nož...
  • Page 32 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 30 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar erklärt folgende Konformität gemäß EU-Richtlinie dichiara la seguente conformità secondo la und Normen für Artikel direttiva UE e le norme per l’articolo declares conformity with the EU Directive attesterer følgende overensstemmelse i...

  • Page 33: Garantie

    Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 31 WARRANTY CERTIFICATE GARANTIE The product described in these instructions comes with a 2 year warranty Nous fournissons une garantie de 2 ans pour l’appareil décrit dans le mode covering defects. This 2-year warranty period begins with the passing of risk or d’emploi, en cas de vice de notre produit.
  • Page 34 Sie Ihren Ansprechpartner des regional zuständigen Kun- stimmungsgemäße Benutzung unseres Gerätes. dendienstes oder die unten aufgeführte Serviceadresse. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. 0180-5 120 509 • Telefax 0180-5 835 830 Service- und Infoserver: http://www.isc-gmbh.info Technische Änderungen vorbehalten...
  • Page 35 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 33 D Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
  • Page 36 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 34 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis. Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
  • Page 37 Anleitung BEH 750 SPK1 08.08.2006 8:16 Uhr Seite 35 Tylko dla krajów UE Zabrania się wyrzucania elektronarzędzi na śmieci. Zgodnie z Europejską Dyrektywą 2002/96/WE o przeznaczonych na złomowanie elektronarzędziach i sprzęcie elektronicznym oraz jej konwersji na prawo krajowe, elektronarzędzia należy zbierać osobno i oddać...
  • Page 38 La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH. Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
