2-Zählermessung
(Phasengleichheit beachten)
1 EVU-Kontakt
k1 Schaltschütz
k2 Schaltschütz
1/N/PE ~ 230 V:
Ohne gestrichelte Linien
3/N/PE ~ 400 V:
Mit gestrichelten Linien

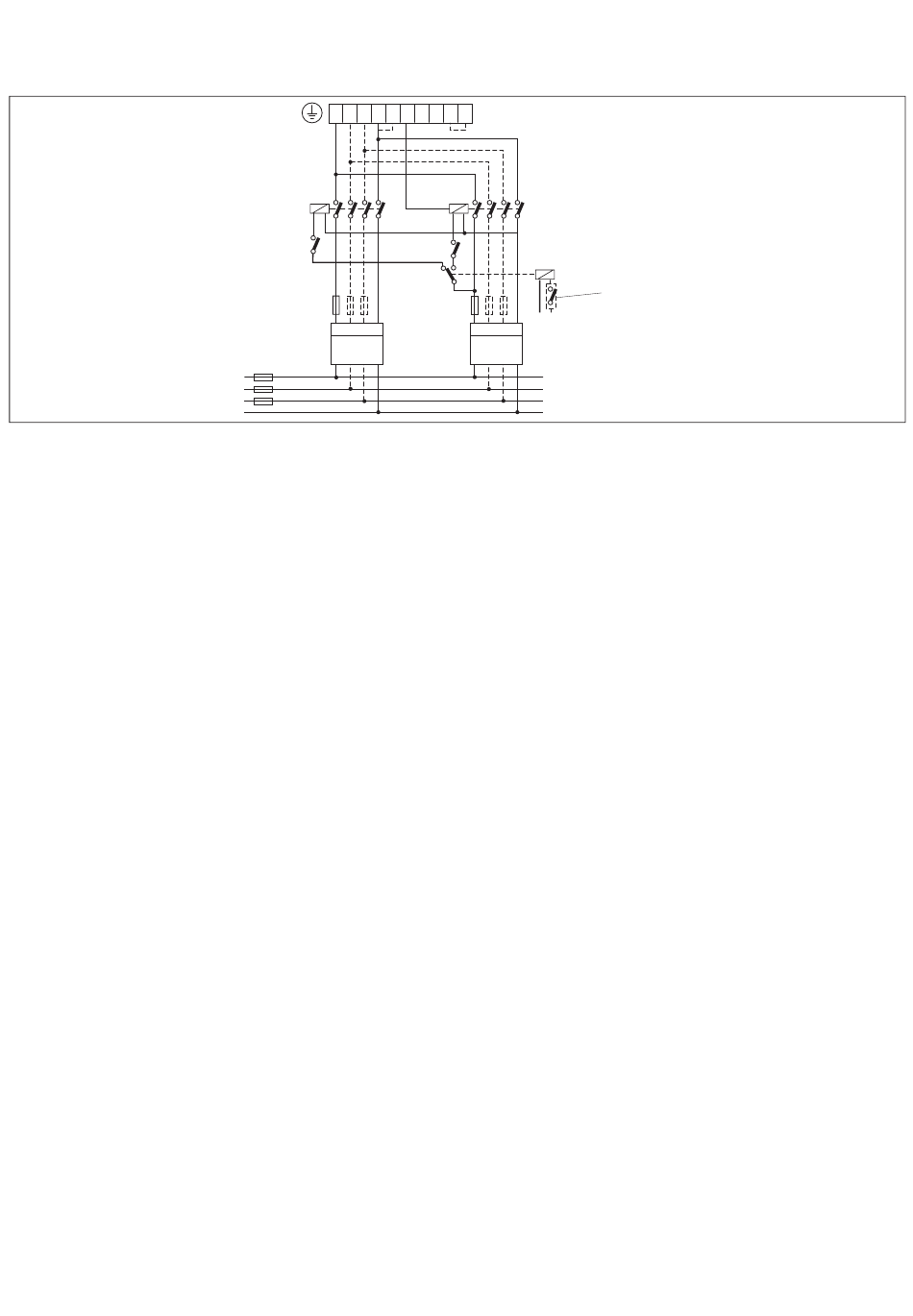

Dual meter measurement
(comply with phase coincidence)
L1 L2 L3 N 4 5 6 7 8 9
2 4 6 8
k1
1 3 5 7
k2
HT
kWh
L1
L2
L3
N
1 power supply company contact
k1 contactor
k2 contactor
1/N/PE ~ 230 V:
without broken lines
3/N/PE ~ 400 V:
with broken lines
k2
2 4 6 8
1 3 5 7
k1
NT
kWh
Показания счетчика 2
(Обратить внимание на совпадение по фазе)
1
1 Контакт предприятия энергоснабжения
k1 Переключающий контактор
k2 Переключающий контактор
1/N/PE ~ 230 V:
Без пунктирных линий
3/N/PE ~ 400 V:
С пунктирными линиями
