Dupline

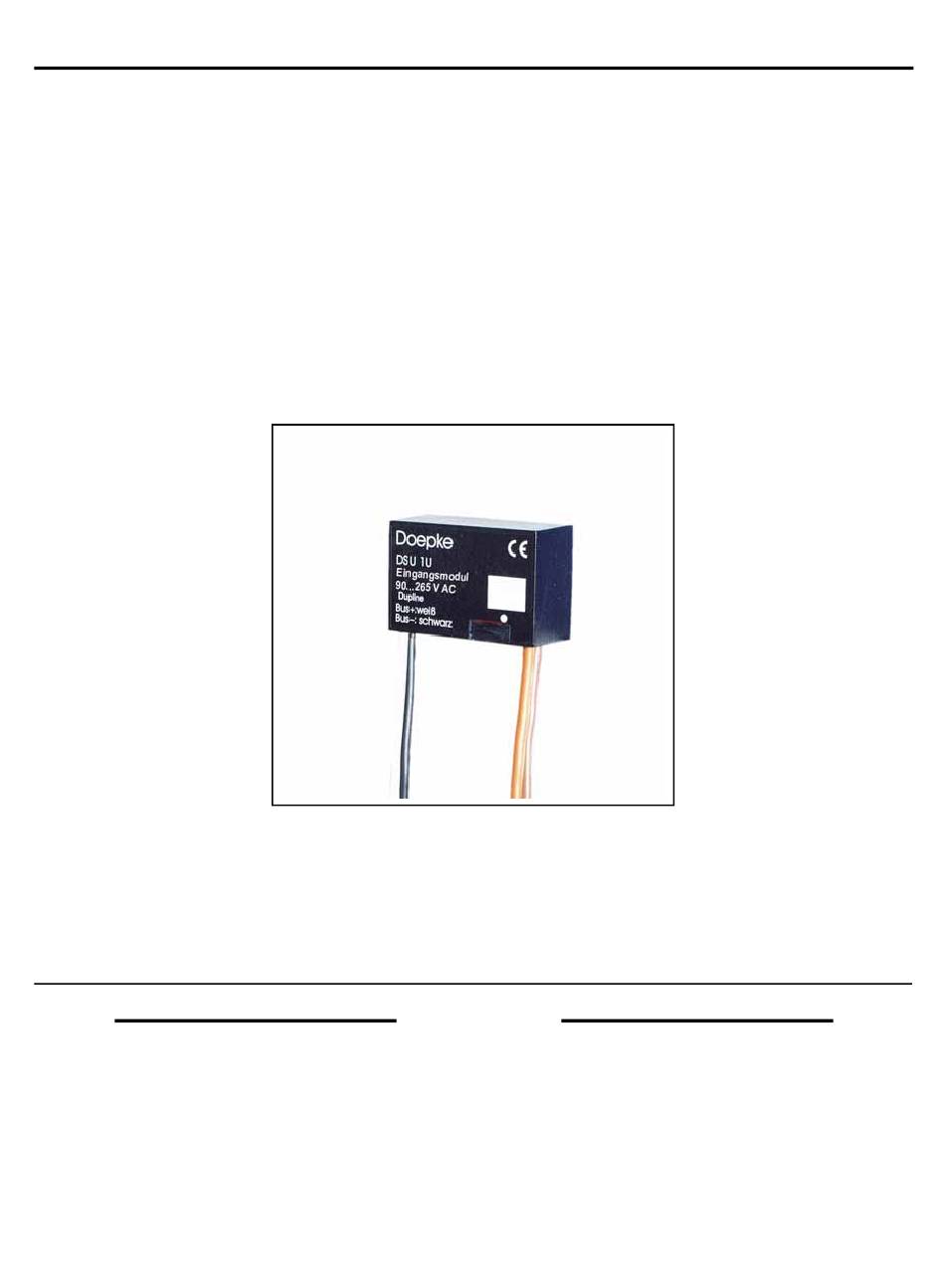

Signalumsetzer DSU 1U
1-fach Binäreingabe für Wechselspannungen
Signal Converter DSU 1U
1-way Binary Input for AC
Bedienungsanleitung
Operating Instructions
3931256/2009.02/B
Table of Contents
7. General Information..............................4
8. Important Notes in Advance ................. 4
9. Coding ..................................................4
10. Putting into Service............................... 4
11. Guarantee............................................. 5
12. Technical Data...................................... 5
13. Anschlussschema / Conn. Diagram ..... 6
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Doepke Dupline DSU 1U
Summary of Contents for Doepke Dupline DSU 1U
- Page 1 Doepke Dupline Signalumsetzer DSU 1U 1-fach Binäreingabe für Wechselspannungen Signal Converter DSU 1U 1-way Binary Input for AC Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines ..........2 7. General Information......4 2. Wichtige Hinweise vorab.......2 8. Important Notes in Advance ....4 3.
- Page 2 Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Signalumsetzer DSU 1U 1. Allgemeines Der Signalumsetzer DSU 1U ist eine Komponente des Dupline Installationssystems und ermöglicht die Umsetzung eines Spannungssignals zur Übertragung auf dem Dupline- Bus. Der Eingang ist für Wechselspannungen von 90 V bis 265 V geeignet; auf Polarität muss nicht geachtet werden.
- Page 3 Doepke Folgende Tabelle zeigt die Anschlussbelegung: Klemme Beschreibung Klemme Beschreibung Weiß Dupline Signalleiter + (Dupline+) Eingangssignal Schwarz Dupline Signalleiter - (Dupline-) Blau Eingangssignal 5. Garantie Für fachgerecht montierte, unveränderte Geräte gewähren wir ab Kauf durch den End- verbraucher die gesetzliche Gewährleistungsfrist. Die Garantie bezieht sich nicht auf Transportschäden sowie Schäden, die durch Kurzschluss oder Überlastung entstanden...
- Page 4 Doepke 1- Table of Contents Operating Instructions DSU 1U Signal Converter 7. General Information The DSU 1U Signal Converter is a component of the Dupline installation system and is able to convert one voltage signal for transmission on the Dupline bus.
- Page 5 Doepke The following table illustrates the connection configuration: Terminal Description Terminal Description Dupline signal conductor + (Dupline+) Input Signal White Dupline signal conductor - (Dupline-) Input Signal Black Blue 11. Guarantee All professionally installed, unaltered devices are covered by warranty during the statu- tory guarantee period from the day of purchase by the end user.
- Page 6 Doepke 13. Anschlussschema / Conn. Diagram Sollten Sie Fragen zu diesem Produkt oder In case of queries concerning this zum Dupline-System haben, wenden Sie product or the Dupline system please sich bitte an: contact: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
