INC-2036BF
Bestellnummer 18.4680
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Netzwerk-Außenkamera
Diese Anleitung richtet sich an Installateure
von Video überwachungsanlagen. Bitte lesen
Sie die Anleitung vor der Installation gründ-
lich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Verwendungsmöglichkeiten

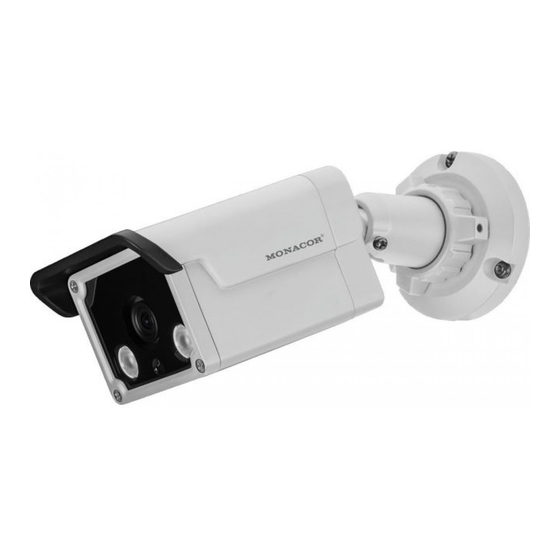

Die Kamera INC-2036BF ist speziell für den Ein-
satz in Videoüberwachungsanlagen auf der Basis
von Computer-Netzwerken konzipiert. Durch
ihr wetterfestes Ge häuse (Schutzart IP 66) ist sie
auch für die Außeninstallation geeignet. Sie ist
mit einem 2-Megapixel-Bild sensor und einem
3,6-mm- Objektiv ausgestattet und bietet u. a.
Bildspiegelung, Maskierung von Bildbereichen
und Bewegungserkennung. Bei Dunkel heit leuch-
ten die eingebauten Infrarot-LEDs den Überwa-
chungsbereich bis 30 m aus und die Kamera
schaltet auf Schwarzweißbetrieb um. Die Kamera
verfügt über einen eingebauten Webserver mit
2-fach-Video streaming. Für die korrekte Einrich-
tung sind unbedingt Netzwerktechnik-Kennt nisse
er forderlich.
Die Kamera kann in Verbindung mit einem
Netzwerk-Videorekorder (z. B. INR-...*) genutzt
werden oder eigenständig über einen Webbrow-
ser.
* Tipp: Ist das Kameramodell in der Liste des verwendeten
Rekorders nicht vorhanden, das ONVIF-Protokoll wählen.
2 Wichtige Hinweise für den Gebrauch
Die Kamera entspricht allen relevanten Richtlinien
der EU und ist deshalb mit
VORSICHT Bei Dunkelheit schalten sich die IR-
LEDs ein. Blicken Sie beim Einrichten der Kamera
nicht aus der Nähe direkt in die eingeschalteten
IR-LEDs. Das Infrarotlicht kann zu einer Reizung
der Augen führen. Die IR-Strahlung liegt aller-
dings weit unterhalb des Emissionsgrenzwertes
und ist risikofrei eingestuft nach EN 62471.
•
Schützen Sie die Kamera vor extremen Tempe-
raturen (zulässige Einsatztemperatur −10 °C bis
+50 °C).
•
Verwenden Sie für die Reinigung keine aggressi-
ven Reinigungsmittel oder Chemikalien.
•
Wird die Kamera zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht fach-
gerecht repariert, kann keine Haftung für dar-
aus resultierende Sach- oder Personenschäden
und keine Garantie für die Kamera übernom-
men werden. Ebenso kann keine Haftung für
durch Fehlbedienung oder durch einen Defekt
entstandene Datenverluste und deren Folge-
schäden übernommen werden.
Soll die Kamera endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur
umweltgerechten Entsorgung einem ört-
lichen Recyclingbetrieb.

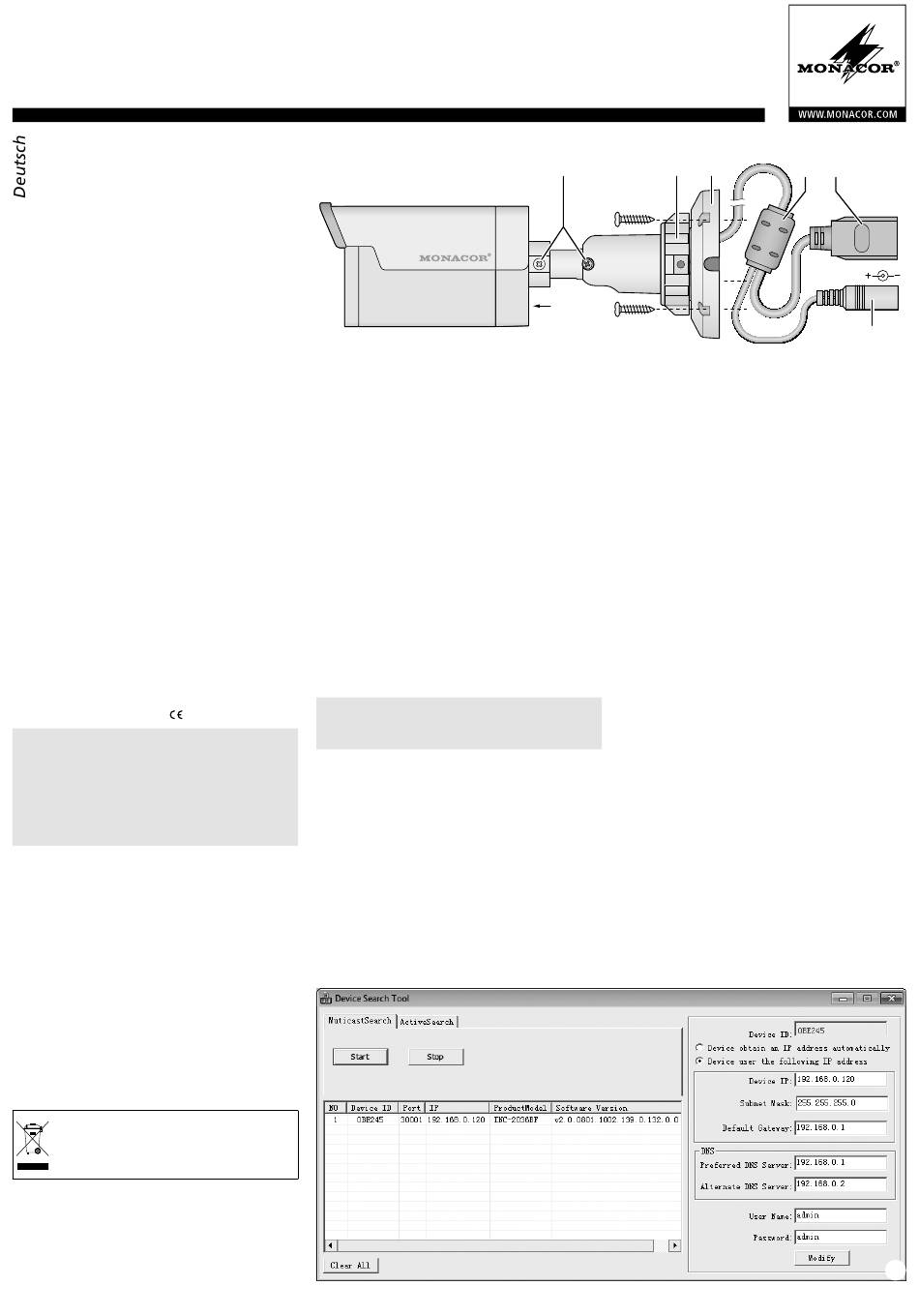

3 Montage
1) Um die optimale Montagestelle festzustel-
len, sollte ein Probebetrieb erfolgen. Dazu die
Kamera vorläufig in Betrieb nehmen (
gende Kapitel).
ELECTRONICS FOR SPECIALISTS
2) An der Montagestelle (z. B. Wand oder Decke)
drei Löcher für die Befestigung des Sockels (4)
bohren (Bohrschablone liegt bei) und ggf. ein
Loch für das Anschlusskabel (das Kabel kann
alternativ durch die Aussparung seitlich am
Sockel herausgeführt werden). Den Sockel
dort festschrauben. Die Überwurfmutter (3)
der Kamerahalterung ggf. lösen.
3) Zum Ausrichten der Kamera die Überwurfmut-
ter (3) und bei Bedarf auch die Feststellschrau-
ben (2) lösen, die Kamera ausrichten und die
Mutter und die Schrauben wieder festdrehen.
Vorsicht: Vermeiden Sie die direkte Ausrichtung der
Kamera auf starke Lichtquellen (z. B. Sonne). Dies
könnte die Lebensdauer des Bildsensors verkürzen.
4 Kamera anschließen
Die Anschlüsse (6 – 7) und der Kabelverteiler (5)
gekennzeichnet.
sind nicht wetterfest. Sie müssen entsprechend
geschützt werden.
1) Die Kamera über die RJ45-Kupplung (6) mit
einem einzelnen Computer, einem lokalen
Computernetzwerk oder, z. B. über einen Rou-
ter, mit größeren Computernetzwerken (Inter-
net) verbinden.
Hinweis: Bei einer direkten Verbindung mit einem
Computer wird ggf. ein Crossover-Kabel benötigt.
2) An die Kupplung (7) ein stabilisiertes 12-V-Netz-
gerät mit einer Dauerbelastbarkeit von 1 A (z. B.
PSS-1210DC oder PS-120WP) über einen Hohl-
stecker ⌀ 5,5 / 2,1 mm (außen /innen) anschlie-
☞ fol-
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
2
1
ELECTRONICS
3 4
ßen. Dabei die Polung beachten:
Mittelkontakt = +.
Alternativ lässt sich die Kamera auch über
das Netzwerkkabel versorgen (Power over
Ethernet IEEE 802.3af).
5 Kamera in ein Netzwerk einbinden
Damit die Kamera zum Konfigurieren über einen
Computer direkt angesprochen werden kann, ist
ihre IP-Adresse vom Werk aus auf 192.168.0.120
voreingestellt. Diese Adresse ist auch nach
einem Rücksetzen der Kamera wieder eingestellt
( ☞ Kap. 7).
Ist die aktuelle Adresse der Kamera nicht
bekannt, zum Finden der Kamera im Netzwerk
das auf der beiliegenden CD enthaltene Pro-
gramm „IPSearch.exe" starten.
1) Um die Suche zu starten, auf der Registerkarte
„Multicast Search" die Schaltfläche „Start"
anklicken. Die im Netzwerk gefundenen
Kameras werden in der Liste auf der linken
☞
Seite angezeigt ( Abb. 2).
2) Zum Beenden der Suche auf die Schaltfläche
„Stop" klicken.
3) Die Kamera in der Liste auswählen. Auf der
rechten Seite werden jetzt die aktuellen Ein-
stellungen dieser Kamera gezeigt.
4) Die Einstellungen nach Bedarf ändern:
IP-Adresse, Teilnetzmaske und Gateway-Adres-
se können statisch festgelegt werden ( Option
„Device uses the following IP address" wählen).
Dabei muss für jede Kamera eine eindeutige
5 6
LAN
12 V
7
