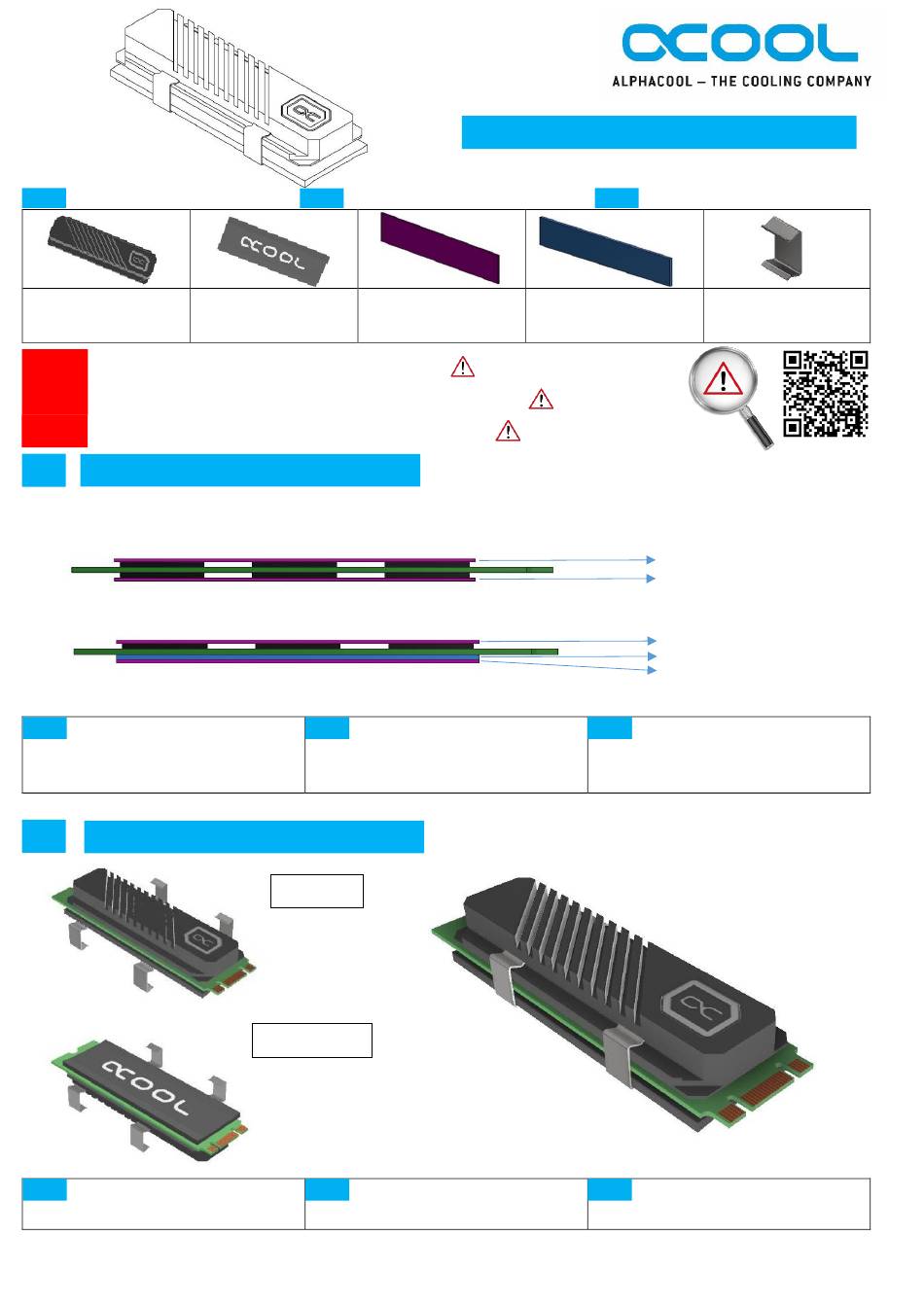

Alphacool HDX Pro Air Manual

ACCESSORIES
EN
N
1x Top
Cooling Plate
EN

Read the safety instructions before starting the installation

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
FR Lisez les instructions de sécurité avant de commencer l'installation.
1.

PLACEMENT OF THERMAL PADS

Flash package on both sides of the chip
Flash package on one side of the chip
If the PCB is assembled with memory chips on
EN
both sides, use the 0.5 mm thermal pad on both
sides. If memory chips are only assembled on one side, use
the 0.5 mm thermal pad on the side without chips together
with the 1 mm thermal pad.
2.

COOLER PLATES MOUNTING

Place the coolers on the thermal pads and fix
EN
them both with the clamps. To avoid scratches,
do not push the clips sideways.
DE
1x Bottom 2x 20 mm x 68 mm
Cooling Plate Thermal Pads
Bei einer beidseitigen Bestückung des PCBs mit
DE
Speicherchips, verwenden sie auf beiden Seiten
das 0,5 mm Wärmeleitpad. Sind nur auf einer Seite
Speicherchips verbaut, dann verwenden sie auf der Seite
ohne Chips das 0,5 mm Wärmeleitpad zusammen mit dem
1 mm dicken Wärmeleitpad.
Top view
Bottom view
Um Kratzer zu vermeiden, schieben sie die
DE
Klammern nicht seitlich auf.
Alphacool HDX Pro Air – M.2 NVMe 2280
SSD
ZUBEHÖR
1x 20 mm x 68 mm
Thermal Pad
0.5 mm
.
ACCESSOIRES
FR
4x Clips
1 mm
0.5 mm pad
0.5 mm pad
0.5 mm pad
1 mm pad
0.5 mm pad
Si le circuit imprimé est équipé de puces de
FR FR
mémoire des deux côtés, utilisez le tampon
thermique de 0,5 mm des deux côtés. Si les puces de
mémoire ne sont montées que d'un côté, utilisez le coussin
thermique de 0,5 mm du côté sans puce avec le coussin
thermique de 1 mm.
Placez les refroidisseurs sur les coussins
FR
thermiques et fixez-les tous les deux avec les
pinces. Pour éviter les rayures, ne poussez pas les clips sur
le côté.
