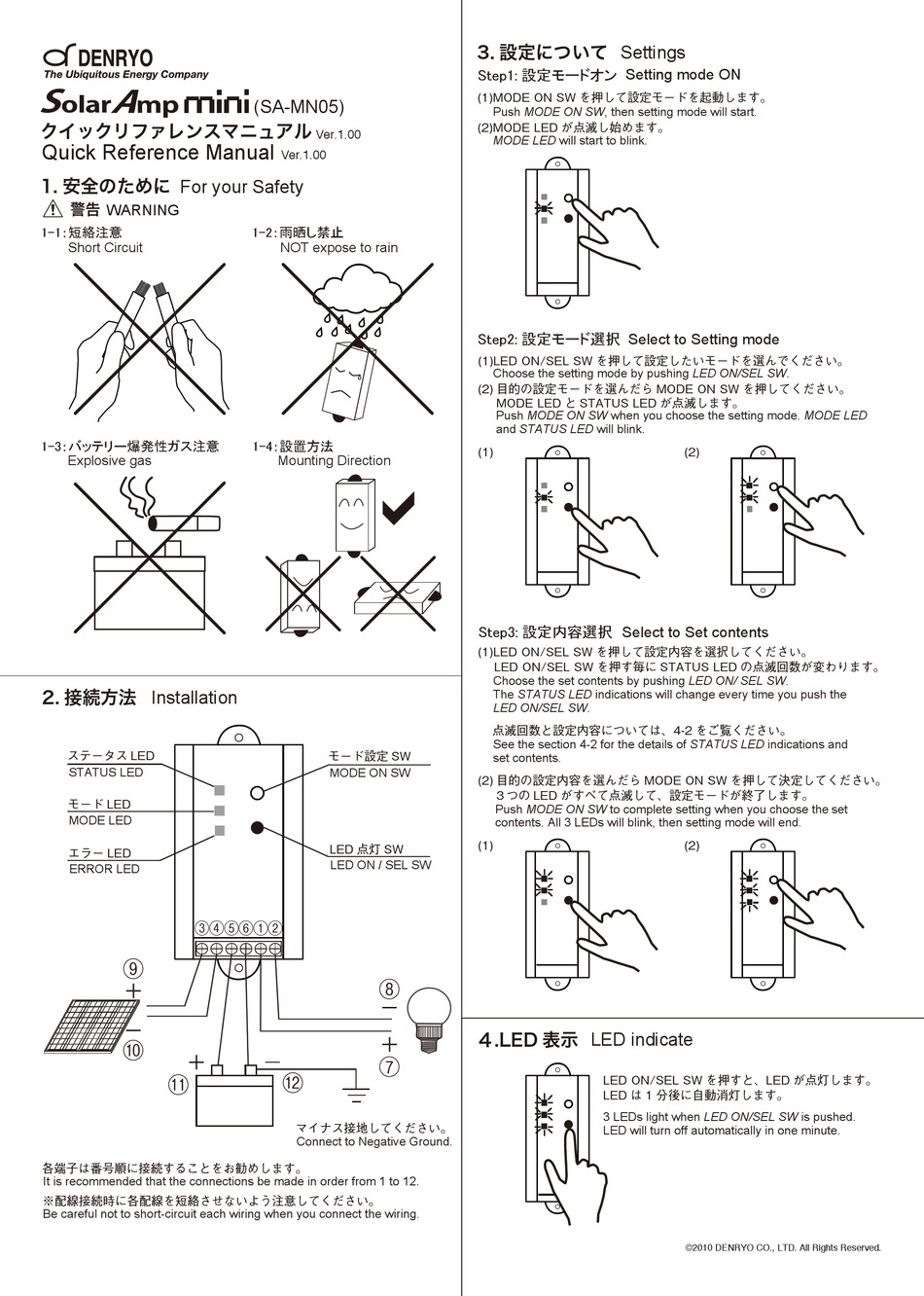

DENRYO Solar Amp mini Quick Reference Manual

クイックリファレンスマニュアル
Quick Reference Manual
1. 安全のために For your Safety
WARNING
1-1：短絡注意
Short Circuit
1-3：バッテリー爆発性ガス注意
Explosive gas
2. 接続方法

Installation

ステータス LED
STATUS LED
モード LED
MODE LED
エラー LED
Error Led
③④⑤⑥
⑨
⑪
各端子は番号順に接続することをお勧めします。
It is recommended that the connections be made in order from 1 to 12.
※配線接続時に各配線を短絡させないよう注意してください。
Be careful not to short-circuit each wiring when you connect the wiring.
(SA-MN05)
Ver.1.00
Ver.1.00
1-2：雨晒し禁止
NOT expose to rain
1-4：設置方法
Mounting Direction

モード設定 SW
MODE ON SW
LED 点灯 SW
LED ON / SEL SW
①②
⑧
⑦
⑫
マイナス接地してください。
Connect to Negative Ground.
3. 設定について

Settings

Setting mode ON
Step1: 設定モードオン
(1)MODE ON SW を押して設定モードを起動します。
Push MODE ON SW, then setting mode will start.
(2)MODE LED が点滅し始めます。
MODE LED will start to blink.
Select to Setting mode
Step2: 設定モード選択
(1)LED ON/SEL SW を押して設定したいモードを選んでください。
Choose the setting mode by pushing LED ON/SEL SW.
(2) 目的の設定モードを選んだら MODE ON SW を押してください。
MODE LED と STATUS LED が点滅します。
Push MODE ON SW when you choose the setting mode. MODE LED
and STATUS LED will blink.
(1)
Select to Set contents
Step3: 設定内容選択
(1)LED ON/SEL SW を押して設定内容を選択してください。
LED ON/SEL SW を押す毎に STATUS LED の点滅回数が変わります。
Choose the set contents by pushing LED ON/ SEL SW.
The STATUS LED indications will change every time you push the
LED ON/SEL SW.
点滅回数と設定内容については、4-2 をご覧ください。
See the section 4-2 for the details of STATUS LED indications and
set contents.
(2) 目的の設定内容を選んだら MODE ON SW を押して決定してください。
３つの LED がすべて点滅して、設定モードが終了します。
Push MODE ON SW to complete setting when you choose the set
contents. All 3 LEDs will blink, then setting mode will end.
(1)
４.LED 表示 LED indicate
LED ON/SEL SW を押すと、LED が点灯します。
LED は 1 分後に自動消灯します。
3 LEDs light when LED ON/SEL SW is pushed.
LED will turn off automatically in one minute.
(2)
(2)
©2010 DENRYO CO., LTD. All Rights Reserved.
