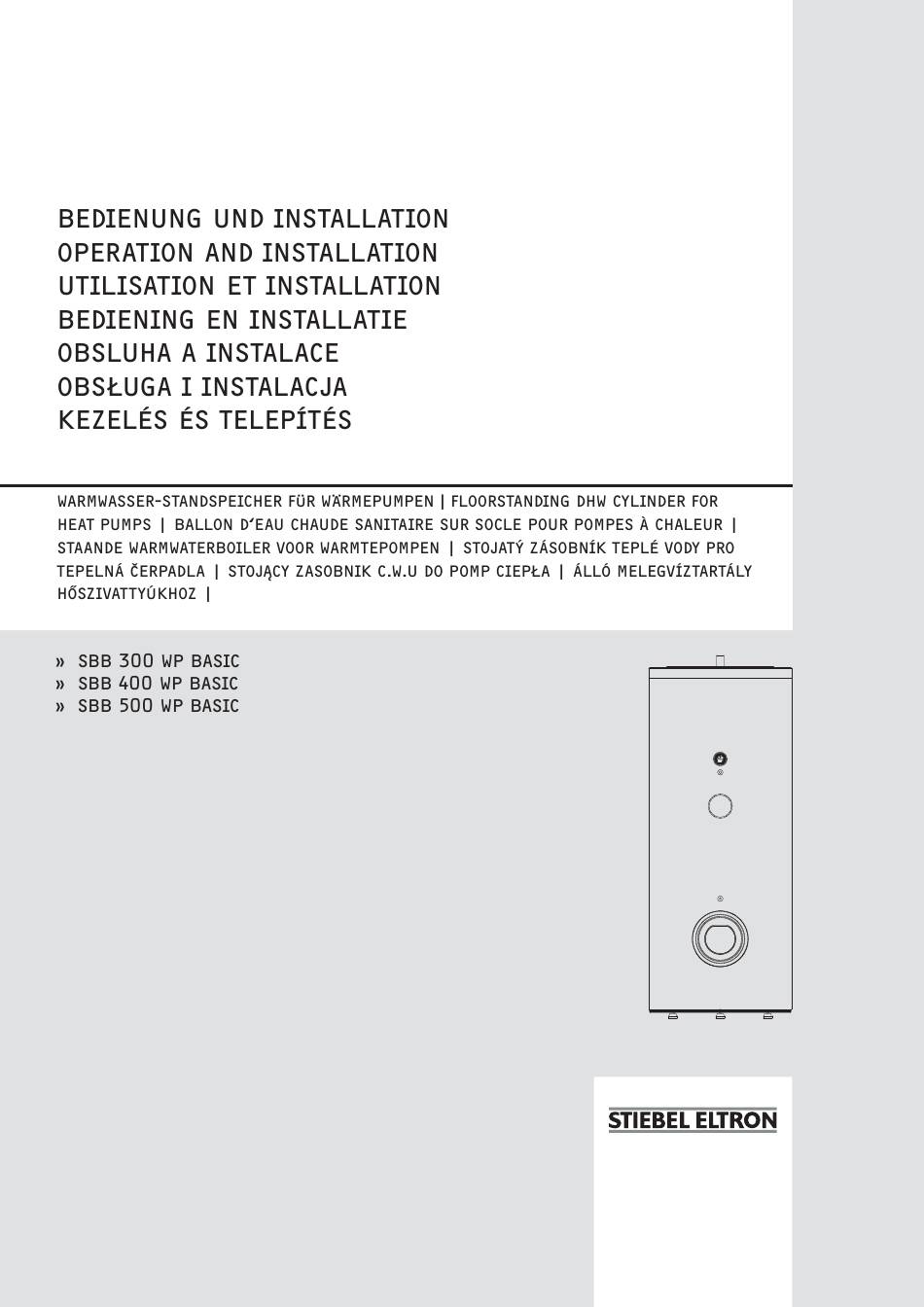

- Page 1 ЭКСПЛУАТАЦИЯ И МОНТАЖ НАПОЛЬНЫЙ НАКОПИТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ ДЛЯ ТЕПЛОВЫХ НАСОСОВ...
-
Page 2: Table Of Contents
BEDIENUNG Allgemeine Hinweise ________________________________________2 Sicherheitshinweise _____________________________________________ 2 Andere Markierungen in dieser Dokumentation __________ 2 Maßeinheiten _____________________________________________________ 3 Allgemeine Hinweise Sicherheit _____________________________________________________3 Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und Bestimmungsgemäße Verwendung _________________________ 3 den Fachhandwerker. Sicherheitshinweise _____________________________________________ 3 Prüfzeichen _______________________________________________________ 3 Das Kapitel „Installation“... -
Page 3: Maßeinheiten
Gerätebeschreibung Geräte- und Umweltschäden Das Trinkwasser wird von einem Glattrohr-Wärmeübertrager er- wärmt. Außerdem kann ein Elektro-Einschraubheizkörper und / oder ein Elektro-Heizflansch angeschlossen werden. Mit dem Geräteentsorgung Gerät können Sie eine oder mehrere Entnahmestellen versorgen. Das Gerät ist mit einem Revisionsflansch und einem Thermometer ausgestattet. -
Page 4: Sicherheit
Montage Anschluss Wärmeübertrager Sicherheit f Vor Anschluss müssen Sie den Wärmeübertrager mit Wasser Die Installation, Inbetriebnahme sowie Wartung und Reparatur durchspülen. des Gerätes darf nur von einem Fachhandwerker durchgeführt Wasseranschluss und Sicherheitsgruppe werden. Allgemeine Sicherheitshinweise 9.2.1 Sicherheitshinweise Wir gewährleisten eine einwandfreie Funktion und Betriebssicher- Hinweis heit nur, wenn das für das Gerät bestimmte Original-Zubehör und Führen Sie alle Wasseranschluss- und Installationsarbei-... -
Page 5: Temperaturfühler
Temperaturfühler 13. Wartung f Bringen Sie die Fühler der genutzten Regelungen ent- sprechend der jeweiligen Installationsanleitungen an GEFAHR Stromschlag (Fühlerhülsen siehe Kapitel „Technische Daten / Maße und Führen Sie alle elektrischen Anschluss- und Installa- tionsarbeiten nach Vorschrift aus. Anschlüsse“). f Verlegen Sie die Anschlussleitung zur Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel Wärmepumpenregelung. -
Page 6: Technische Daten
14. Technische Daten 14.1 Maße und Anschlüsse SBB 300 WP basic Kaltwasser Zulauf Außengewinde G 1 A Warmwasser Auslauf Außengewinde G 1 A Zirkulation Außengewinde G ½ A WP Vorlauf Innengewinde G 1 ½ WP Rücklauf Innengewinde G 1 ½... - Page 7 SBB 400 WP basic Kaltwasser Zulauf Außengewinde G 1 A Warmwasser Auslauf Außengewinde G 1 A Zirkulation Außengewinde G ½ A WP Vorlauf Innengewinde G 1 ½ WP Rücklauf Innengewinde G 1 ½ Fühler WP Vorlauf Durchmesser Fühler WP Rücklauf Durchmesser Thermometer Durchmesser...
- Page 8 SBB 500 WP basic Kaltwasser Zulauf Außengewinde G 1 A Warmwasser Auslauf Außengewinde G 1 A Zirkulation Außengewinde G ½ A WP Vorlauf Innengewinde G 1 ½ WP Rücklauf Innengewinde G 1 ½ Fühler WP Vorlauf Durchmesser Fühler WP Rücklauf Durchmesser Thermometer Durchmesser...
-
Page 9: Datentabelle
Schnittbild 14.2 Datentabelle 230867 230868 230869 Hydraulische Daten Nenninhalt Inhalt Wärmeübertrager 31,9 38,2 Fläche Wärmeübertrager m² Druckverlust bei 1,0 m³/h Wärmeübertrager Mischwassermenge 40°C (15°C/60°C) Einsatzgrenzen Max. zulässiger Druck Prüfdruck Max. zulässige Temperatur °C Max. Durchflussmenge l/min Energetische Daten Bereitschaftsenergieverbrauch /24 h Dimensionen Höhe 1580... -
Page 12: Safety Information
OPERATION General information _______________________________________ 12 Safety information ______________________________________________ 12 Other symbols in this documentation ______________________ 12 Units of measurement _________________________________________ 13 General information Safety ________________________________________________________ 13 The chapter entitled „Operation“ is intended for appliance users Intended use _____________________________________________________ 13 and contractors. Safety information ______________________________________________ 13 Test symbols _____________________________________________________ 13 The chapter entitled „Installation“... -
Page 13: Units Of Measurement
Appliance description Damage to the appliance and environment The DHW is heated via a smooth tube internal indirect coil. In addition, a threaded immersion heater and/or flanged immersion heater can be connected. You can use the appliance to supply one Appliance disposal or several draw-off points. -
Page 14: Safety
Mounting Indirect coil connection Safety f Flush the indirect coil with water before connection. Only qualified contractors should carry out installation, commis- Water connection and safety assembly sioning, maintenance and repair of the appliance. General safety information 9.2.1 Safety information We guarantee trouble-free operation and operational reliability Note only if the original accessories and spare parts intended for the... -
Page 15: Temperature Sensor
Temperature sensor 13. Maintenance f Fit the sensors for the control units used according to the re- levant installation instructions (for sensor wells, see chapter DANGER Electrocution "Specification / Dimensions and connections"). Carry out all electrical connection and installation work in accordance with relevant regulations. -
Page 16: Specification
14. Specification 14.1 Dimensions and connections SBB 300 WP basic Cold water inlet Male thread G 1 A DHW outlet Male thread G 1 A Pump Male thread G ½ A Heat pump (HP) flow Female thread G 1 ½... - Page 17 SBB 400 WP basic Cold water inlet Male thread G 1 A DHW outlet Male thread G 1 A Pump Male thread G ½ A Heat pump (HP) flow Female thread G 1 ½ HP return Female thread G 1 ½ HP flow sensor Diameter HP return sensor...
- Page 18 SBB 500 WP basic Cold water inlet Male thread G 1 A DHW outlet Male thread G 1 A Pump Male thread G ½ A Heat pump (HP) flow Female thread G 1 ½ HP return Female thread G 1 ½ HP flow sensor Diameter HP return sensor...
-
Page 19: Data Table
Sectional view 14.2 Data table 230867 230868 230869 Hydraulic details Nominal capacity Contents, indirect coil 31.9 38.2 Surface area, indirect coil m² Pressure drop at 1.0 m³/h indirect coil Mixed water volume 40°C (15°C/60°C) Application limits Max. permissible pressure Test pressure Max. -
Page 20: Consignes De Sécurité
UTILISATION Remarques générales _____________________________________ 20 Consignes de sécurité __________________________________________ 20 Autres repérages utilisés dans cette documentation ____ 20 Unités de mesure _______________________________________________ 21 Remarques générales Sécurité _____________________________________________________ 21 Le chapitre Utilisation s'adresse aux utilisateurs de l'appareil et Utilisation conforme ___________________________________________ 21 aux installateurs. -
Page 21: Unités De Mesure
Description de l‘appareil Endommagements de l‘appareil et pollution de l‘environ- L'eau sanitaire est chauffée par deux échangeurs de chaleur tubu- nement laire. Par ailleurs, il est possible de raccorder un système chauf- fant électrique à visser et/ou une bride résistance électrique. Cet Recyclage de l‘appareil appareil peut alimenter un ou plusieurs points de soutirage. -
Page 22: Sécurité
Montage Raccordement des échangeurs de chaleur Sécurité f Il faut rincer l‘échangeur de chaleur à l‘eau avant le L‘installation, la mise en service, la maintenance et les répara- raccordement. tions de cet équipement ne doivent être effectuées que par un Raccordement hydraulique et groupe de sécu- installateur. -
Page 23: Sonde De Température
Sonde de température 13. Maintenance f Installez les sondes des régulations utilisées en suivant les instructions d‘utilisation respectives (pour les doigts DANGER Électrocution de gant, voir le chapitre Données techniques / Cotes et Exécutez tous les travaux de raccordement et d‘installa- tion électriques suivant les prescriptions. -
Page 24: Données Techniques
14. Données techniques 14.1 Cotes et raccordements SBB 300 WP basic Eau froide arrivée Filetage mâle G 1 A Eau chaude sanitaire sortie Filetage mâle G 1 A Circulation Filetage mâle G ½ A Départ PAC Filetage femelle G 1 ½... - Page 25 SBB 400 WP basic Eau froide arrivée Filetage mâle G 1 A Eau chaude sanitaire sortie Filetage mâle G 1 A Circulation Filetage mâle G ½ A Départ PAC Filetage femelle G 1 ½ Retour PAC Filetage femelle G 1 ½ Sonde PAC départ Diamètre Sonde PAC retour...
- Page 26 SBB 500 WP basic Eau froide arrivée Filetage mâle G 1 A Eau chaude sanitaire sortie Filetage mâle G 1 A Circulation Filetage mâle G ½ A Départ PAC Filetage femelle G 1 ½ Retour PAC Filetage femelle G 1 ½ Sonde PAC départ Diamètre Sonde PAC retour...
- Page 27 Schnittbild 14.2 Tableau de données 230867 230868 230869 Données hydrauliques Contenance nominale Contenance de l‘échangeur de chaleur 31,9 38,2 Superficie de l‘échangeur de chaleur m² Perte de pression échangeur de chaleur à 1,0 m³/h Quantité d‘eau mélangée à 40°C (15°C / 60°C) Limites d‘utilisation Pression max.
-
Page 28: Veiligheidsaanwijzingen
BEDIENING Algemene instructies ______________________________________ 28 Veiligheidsaanwijzingen ______________________________________ 28 Andere aandachtspunten in deze documentatie _________ 28 Meeteenheden __________________________________________________ 29 Algemene instructies Veiligheid ___________________________________________________ 29 Het hoofdstuk „Bediening“ is bedoeld voor de gebruiker van het Voorgeschreven gebruik ______________________________________ 29 toestel en voor de installateur. Veiligheidsaanwijzingen ______________________________________ 29 Keurmerk _________________________________________________________ 29 Het hoofdstuk „Installatie“... -
Page 29: Meeteenheden
Toestelbeschrijving Toestel- en milieuschade Het tapwater wordt verwarmd door een warmtewisselaar met gladde buis. Bovendien kunnen/kan een elektrisch inschroefver- warmingselement en/of een elektrische verwarmingsflens worden Het toestel afdanken aangesloten. Dit toestel is geschikt voor één of meer tappunten. Het toestel is voorzien van een revisieflens en een thermometer. f Dit symbool geeft aan dat u iets moet doen. -
Page 30: Veiligheid
Montage Aansluiting warmtewisselaar Veiligheid f Spoel voor aansluiting de warmtewisselaar met water door. Installatie, ingebruikneming, evenals onderhoud en reparatie van Wateraansluiting en veiligheidsgroep het toestel mogen alleen door een gekwalificeerde installateur worden uitgevoerd. 9.2.1 Veiligheidsaanwijzingen Algemene veiligheidsaanwijzingen Instructie Wij waarborgen de goede werking en de bedrijfsveiligheid uit- Voer alle werkzaamheden voor wateraansluiting en in- sluitend bij gebruik van originele accessoires en vervangingson- stallatie uit conform de voorschriften. -
Page 31: Temperatuursensor
Temperatuursensor 13. Onderhoud f Plaats de sensor van de gebruikte regelingen volgens de betreffende installatiehandleidingen (voor sensorhul- GEVAAR voor elektrische schok zen zie hoofdstuk „Technische gegevens/afmetingen en Voer alle werkzaamheden voor elektriciteitsaansluitin- gen en montage uit conform de voorschriften. aansluitingen“). f Plaats de aansluitkabel voor de warmtepompregeling. -
Page 32: Technische Gegevens
14. Technische gegevens 14.1 Afmetingen en aansluitingen SBB 300 WP basic Koudwateraanvoerleiding Buitendraad G 1 A Warmwateruitloop Buitendraad G 1 A Circulatie Buitendraad G ½ A WP-aanvoerleiding Binnendraad G 1 ½ WP-retourleiding Binnendraad G 1 ½ Sensor WP-aanvoerleiding Diameter Voeler WP-retourleiding... - Page 33 SBB 400 WP basic Koudwateraanvoerleiding Buitendraad G 1 A Warmwateruitloop Buitendraad G 1 A Circulatie Buitendraad G ½ A WP-aanvoerleiding Binnendraad G 1 ½ WP-retourleiding Binnendraad G 1 ½ Sensor WP-aanvoerleiding Diameter Voeler WP-retourleiding Diameter Thermometer Diameter 14,5 Flens Diameter Hartcirkeldiameter Schroeven 10 x M12...
- Page 34 SBB 500 WP basic Koudwateraanvoerleiding Buitendraad G 1 A Warmwateruitloop Buitendraad G 1 A Circulatie Buitendraad G ½ A WP-aanvoerleiding Binnendraad G 1 ½ WP-retourleiding Binnendraad G 1 ½ Sensor WP-aanvoerleiding Diameter Voeler WP-retourleiding Diameter Thermometer Diameter 14,5 Flens Diameter Hartcirkeldiameter Schroeven 10 x M12...
-
Page 35: Gegevenstabel
Doorsnedetekening 14.2 Gegevenstabel 230867 230868 230869 Hydraulische gegevens Nominale inhoud Inhoud warmtewisselaar 31,9 38,2 Oppervlakte warmtewisselaar m² Drukverlies bij 1,0 m³/uur warmtewisselaar Mengwatervolume van 40 °C (15 °C/65 °C) Werkingsgebied Max. toegelaten druk Testdruk Max. toegelaten temperatuur °C Max. debiet l/min Energiegegevens Energieverbruik in stand-bystand/24 uur... -
Page 36: Bezpečnostní Pokyny
OBSLUHA Obecné pokyny _____________________________________________ 36 Bezpečnostní pokyny __________________________________________ 36 Jiné symboly použité v této dokumentaci __________________ 36 Rozměrové jednotky____________________________________________ 37 Obecné pokyny Bezpečnost __________________________________________________ 37 Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním Použití v souladu s účelem____________________________________ 37 technikům. Bezpečnostní pokyny __________________________________________ 37 Kontrolní... -
Page 37: Rozměrové Jednotky
Popis přístroje Poškození přístroje a životního prostředí Pitná voda je ohřívána pomocí tepelného trubkového výměníku. Kromě toho může být připojeno elektrické šroubovací topné těleso a elektrická topná příruba. Tímto přístrojem můžete napájet jedno Likvidace přístroje nebo více odběrných míst. Přístroj je vybaven revizní přírubou a teploměrem. f Tento symbol upozorňuje na nutnost provedení... -
Page 38: Bezpečnost
Montáž Přípojka tepelného výměníku Bezpečnost f Před připojením musíte propláchnout tepelný výměník Instalaci, uvedení do provozu, údržbu a opravy přístroje smí pro- vodou. vádět pouze odborník. Vodovodní přípojka a bezpečnostní skupina Všeobecné bezpečnostní pokyny 9.2.1 Bezpečnostní pokyny Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití... -
Page 39: Snímače Teploty
Snímače teploty 13. Údržba f Instalujte čidla používané regulace v souladu s příslušnými návody k instalaci (jímky pro čidla viz kapitola „Technické NEBEZPEČÍ - elektrický proud údaje/Rozměry a přípojky“). Veškerá elektrická zapojení a instalace provádějte podle předpisů. f Položte přívodní vedení k regulaci tepelného čerpadla. Pokud musíte přístroj vyprázdnit, dodržujte pokyny uvedené... -
Page 40: Technické Údaje
14. Technické údaje 14.1 Rozměry a přípojky SBB 300 WP basic Přívod studené vody Vnější závit G 1 A Odtok teplé vody Vnější závit G 1 A Oběh Vnější závit G ½ A Topná voda tepelného čerpadla Vnitřní závit G 1 ½... - Page 41 SBB 400 WP basic Přívod studené vody Vnější závit G 1 A Odtok teplé vody Vnější závit G 1 A Oběh Vnější závit G ½ A Topná voda tepelného čerpadla Vnitřní závit G 1 ½ Vratná voda tepelného čerpadla Vnitřní závit G 1 ½...
- Page 42 SBB 500 WP basic Přívod studené vody Vnější závit G 1 A Odtok teplé vody Vnější závit G 1 A Oběh Vnější závit G ½ A Topná voda tepelného čerpadla Vnitřní závit G 1 ½ Vratná voda tepelného čerpadla Vnitřní závit G 1 ½...
-
Page 43: Tabulka Údajů
průřez 14.2 Tabulka údajů 230867 230868 230869 Údaje o hydraulickém systému Jmenovitý objem Obsah - výměník 31,9 38,2 Plocha - výměník m² Tlakové ztráty při 1,0 m³/h - tepelný výměník Množství smíšené vody 40 °C (15 °C/65 °C) Meze použitelnosti Max. přípustný tlak Zkušební tlak Max. -
Page 44: Wskazówki Dotyczące Bezpieczeństwa
OBSŁUGA Wskazówki ogólne _________________________________________ 44 Wskazówki dotyczące bezpieczeństwa _____________________ 44 Inne oznaczenia stosowane w niniejszej dokumentacji _ 44 Jednostki miar ___________________________________________________ 45 Wskazówki ogólne Bezpieczeństwo ____________________________________________ 45 Rozdział „Obsługa” przeznaczony jest dla użytkownika urządzenia Użytkowanie zgodne z przeznaczeniem ____________________ 45 i specjalisty. Wskazówki dotyczące bezpieczeństwa _____________________ 45 Znak kontroli ____________________________________________________ 45 Rozdział... -
Page 45: Jednostki Miar
Opis urządzenia Uszkodzenie urządzenia i szkody ekologiczne Woda użytkowa jest podgrzewana za pomocą jednego gładkoru- rowego wymiennika ciepła. Ponadto istnieje możliwość podłącze- nia grzałki elektrycznej i/lub elektrycznego kołnierza grzejnego. Utylizacja urządzenia Urządzenie można wykorzystywać do zasilania jednego lub kilku punktów poboru wody. Urządzenie posiada na wyposażeniu kołnierz kontrolny i termo- f Ten symbol informuje o konieczności wykonania określonej metr. -
Page 46: Bezpieczeństwo
f Należy przestrzegać wymiarów wysokości pomieszczenia i wysokości po przechyleniu (patrz rozdział „Dane techniczne - tabela danych”). Bezpieczeństwo Montaż Instalacja, pierwsze uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez spe- Podłączenie wymiennika ciepła cjalistę. f Przed podłączeniem wymiennika ciepła należy przepłukać go Ogólne wskazówki dotyczące bezpieczeństwa wodą. -
Page 47: Czujnik Temperatury
Czujnik temperatury 13. Konserwacja f Zamontować czujniki stosowanych układów regulacji zgodnie ze wskazówkami zawartymi w stosownej instrukcji instalacji ZAGROŻENIE porażeniem prądem elektrycznym (tuleje czujników - patrz rozdział „Dane techniczne - wymiary Wszystkie elektryczne prace przyłączeniowe i instalacyj- ne należy wykonywać zgodnie z przepisami. i przyłącza“). -
Page 48: Dane Techniczne
14. Dane techniczne 14.1 Wymiary i przyłącza SBB 300 WP basic Dopływ zimnej wody Gwint zewnętrzny G 1 A Odpływ ciepłej wody Gwint zewnętrzny G 1 A Cyrkulacja Gwint zewnętrzny G ½ A Zasilanie PC Gwint wewnętrzny G 1 ½... - Page 49 SBB 400 WP basic Dopływ zimnej wody Gwint zewnętrzny G 1 A Odpływ ciepłej wody Gwint zewnętrzny G 1 A Cyrkulacja Gwint zewnętrzny G ½ A Zasilanie PC Gwint wewnętrzny G 1 ½ Powrót PC Gwint wewnętrzny G 1 ½ Czujnik zasilania PC Średnica Czujnik powrotu PC...
- Page 50 SBB 500 WP basic Dopływ zimnej wody Gwint zewnętrzny G 1 A Odpływ ciepłej wody Gwint zewnętrzny G 1 A Cyrkulacja Gwint zewnętrzny G ½ A Zasilanie PC Gwint wewnętrzny G 1 ½ Powrót PC Gwint wewnętrzny G 1 ½ Czujnik zasilania PC Średnica Czujnik powrotu PC...
-
Page 51: Tabela Danych
Przekrój 14.2 Tabela danych 230867 230868 230869 Dane hydrauliczne Pojemność znamionowa Pojemność wymiennika ciepła 31,9 38,2 Powierzchnia wymiennika ciepła m² Strata ciśnienia przy 1,0 m³/godz. w wymienniku ciepła Objętość wody zmieszanej 40°C (15°C/60°C) Eksploatacyjne wartości graniczne Maks. dopuszczalne ciśnienie Ciśnienie kontrolne Maks. -
Page 52: Biztonsági Utasítások
KEZELÉS Általános információk _____________________________________ 52 Biztonsági utasítások __________________________________________ 52 A dokumentumban használt egyéb jelölések _____________ 52 Mértékegységek ________________________________________________ 53 Általános információk Biztonság ____________________________________________________ 53 A „Kezelés“ fejezet a felhasználók és a szakszerelők részére ké- Rendeltetésszerű használat ___________________________________ 53 szült. Biztonsági utasítások __________________________________________ 53 Tanúsítvány ______________________________________________________ 53 A „Telepítés“... -
Page 53: Mértékegységek
A készülék ismertetése Készülék- és környezeti károk Az ivóvizet simacsöves hőcserélő melegíti fel. Ezen kívül a beren- dezéshez csatlakoztatható becsavarható elektromos fűtőtest és/ vagy elektromos fűtőkarima is. A készülék alkalmas egy vagy több A készülék hulladékkezelése vízkivételi hely ellátására. A készülék ellenőrző karimával és hőmérővel van felszerelve. f Ez a szimbólum teendőkre utal. -
Page 54: Biztonság
Szerelés A hőcserélő csatlakoztatása Biztonság f A csatlakoztatást megelőzően vízzel át kell öblíteni a A készülék telepítését, üzembe helyezését, illetve a karbantartást hőcserélőt. és a javítást csak szakember végezheti el. Vízcsatlakozó és biztonsági szerelvény Általános biztonsági tudnivalók 9.2.1 Biztonsági utasítások A kifogástalan működést és üzembiztonságot csak abban az eset- ben garantáljuk, ha a készülékhez az ajánlott tartozékokat és cse- Megjegyzés... -
Page 55: Hőmérséklet-Érzékelő
Hőmérséklet-érzékelő 13. Szerviz f A használt szabályozók érzékelőit a mindenkori felszerelési útmutatásoknak megfelelően kell elhelyezni (az érzékelő hü- Áramütés VESZÉLYE velyeket lásd a „Műszaki adatok/méretek és csatlakozások” c. Minden villamos bekötési és szerelési munkát a vonat- kozó előírások szerint végezzen el. fejezetben). -
Page 56: Műszaki Adatok
14. Műszaki adatok 14.1 Méretek és csatlakozások SBB 300 WP basic Hidegvíz bevezetés Külső menet G 1 A Melegvíz elvezetés Külső menet G 1 A szivattyú Külső menet G ½ A Hőszivattyú előremenő ág Belső menet G 1 ½ Hőszivattyú visszatérő ág Belső... - Page 57 SBB 400 WP basic Hidegvíz bevezetés Külső menet G 1 A Melegvíz elvezetés Külső menet G 1 A szivattyú Külső menet G ½ A Hőszivattyú előremenő ág Belső menet G 1 ½ Hőszivattyú visszatérő ág Belső menet G 1 ½ Hőszivattyú...
- Page 58 SBB 500 WP basic Hidegvíz bevezetés Külső menet G 1 A Melegvíz elvezetés Külső menet G 1 A szivattyú Külső menet G ½ A Hőszivattyú előremenő ág Belső menet G 1 ½ Hőszivattyú visszatérő ág Belső menet G 1 ½ Hőszivattyú...
- Page 59 Metszetrajz 14.2 Adattábla 230867 230868 230869 Hidraulikus adatok Névleges térfogat Űrtartalom, hőcsrélő 31,9 38,2 Felület, hőcsrélő m² Nyomásveszteség 1,0 m3/óra átfolyó mennyiségnél, hőcsrélő Keverékvíz-mennyiség, 40°C (15°C/60°C) Használati korlátozások Max. megengedett nyomás Vizsgálati nyomás Max. megengedett hőmérséklet °C Max. térfogatáram l/perc Energetikai adatok Készenléti energiafelhasználás/24 óra Méretek...
-
Page 60: Указания По Технике Безопасности
СОДЕРЖАНИЕ | ЭКСПЛУАТАЦИЯ ОБЩИЕ УКАЗАНИЯ ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ Общие указания __________________________ 60 Указания по технике безопасности____________ 60 Другие обозначения в данной документации ___ 60 1. Общие указания Единицы измерения ________________________ 61 Техника безопасности _____________________ 61 Глава „Эксплуатация“ предназначена для пользователя и Использование... -
Page 61: Эксплуатация
ЭКСПЛУАТАЦИЯ ТЕХНИКА БЕЗОПАСНОСТИ 3. Описание прибора Символ Ущерб для прибора и окружающей среды Нагрев водопроводной воды производится с помощью гладкотрубного теплообменника. Кроме того, имеется воз- можность подключения ввинчиваемого нагревательного Утилизация прибора элемента и (или) фланца с нагревательным ТЭНом. Прибор обеспечивает подачу горячей воды в одну или несколько точек... -
Page 62: Монтаж
ЭКСПЛУАТАЦИЯ | МОНТАЖ ТЕХНИКА БЕЗОПАСНОСТИ МОНТАЖ f Следить за тем, чтобы пол был горизонтальным. Не- ровности пола можно выровнять с помощью регули- руемых опор. 6. Техника безопасности f Обеспечить допустимую нагрузку на пол (см. главу Монтаж, ввод в эксплуатацию, а также техобслуживание и „Технические... -
Page 63: Датчик Температуры
МОНТАЖ ВВОД В ЭКСПЛУАТАЦИЮ 13. Техобслуживание f Подобрать размеры сливного трубопровода таким об- разом, чтобы вода могла вытекать беспрепятственно ОПАСНОСТЬ поражения электрическим током при полностью открытом предохранительном клапа- Все работы по установлению электрических не. Продувочное отверстие предохранительного кла- соединений и монтажу необходимо произво- пана... -
Page 64: Технические Характеристики
МОНТАЖ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 14. Технические характеристики 14.1 Размеры и соединения SBB 300 WP basic SBB 300 WP basic Подвод холодной воды Наружная резьба G 1 A c06 Выпуск горячей воды Наружная резьба G 1 A Циркуляция Наружная резьба G ½ A d01 ТН... - Page 65 МОНТАЖ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SBB 400 WP basic SBB 400 WP basic Подвод холодной воды Наружная резьба G 1 A c06 Выпуск горячей воды Наружная резьба G 1 A Циркуляция Наружная резьба G ½ A d01 ТН подачи Внутренняя резьба G 1 ½ d02 ТН...
- Page 66 МОНТАЖ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SBB 500 WP basic SBB 500 WP basic Подвод холодной воды Наружная резьба G 1 A c06 Выпуск горячей воды Наружная резьба G 1 A Циркуляция Наружная резьба G ½ A d01 ТН подачи Внутренняя резьба G 1 ½ d02 ТН...
-
Page 67: Таблица Параметров
Вид в разрезе Условия и порядок гарантийного обслуживания определяются отдельно для каждой страны. За информацией о гарантии и гарантийном обслуживании обратитесь пожалуйста в представительство Stiebel Eltron в Вашей стране. Монтаж прибора, первый ввод в эксплуатацию и обслуживание могут проводиться только... - Page 68 . ( ( . - * ...
