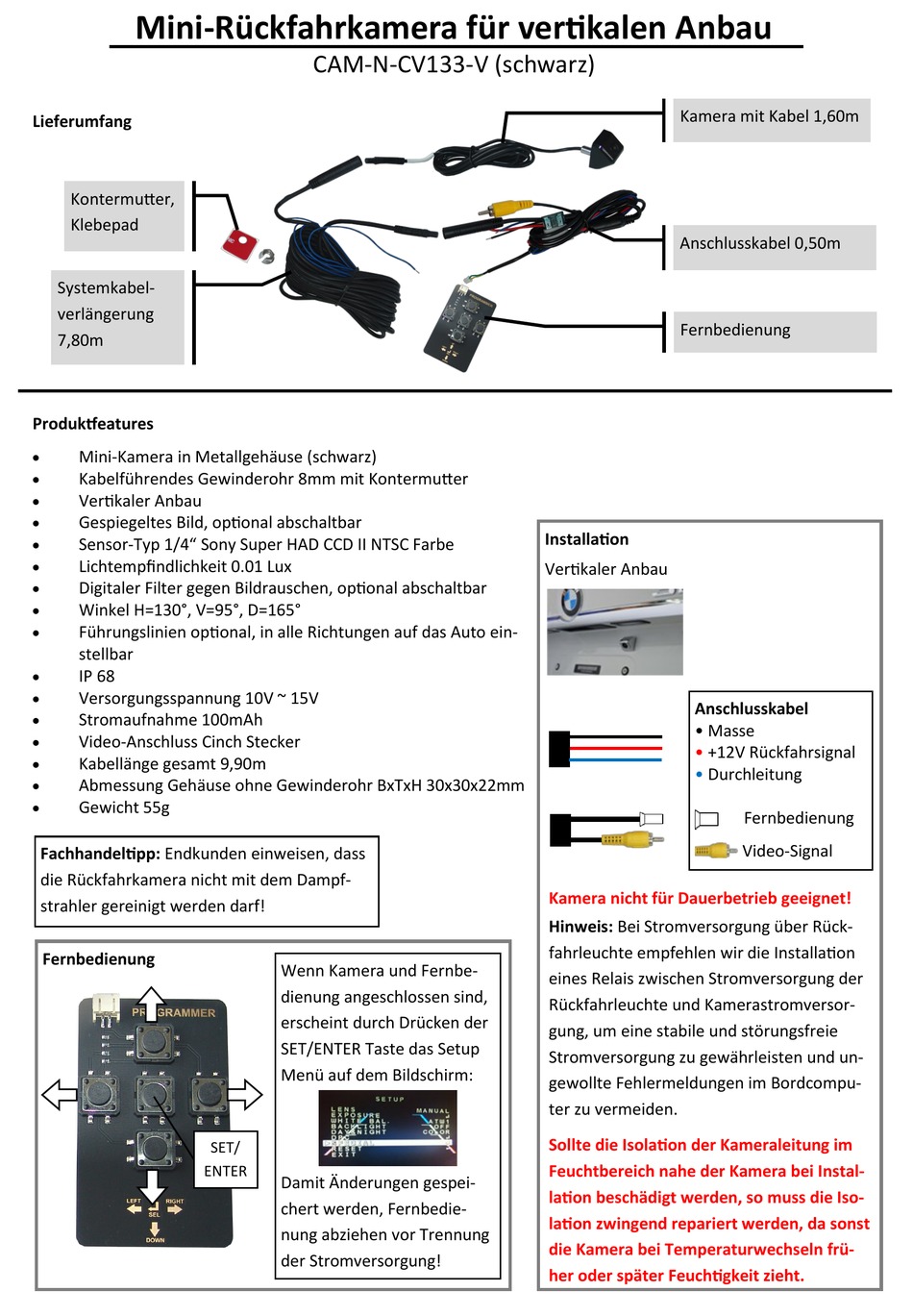

NavLinkz CAM-N-CV133-V Manual

Mini-Rückfahrkamera für vertikalen Anbau

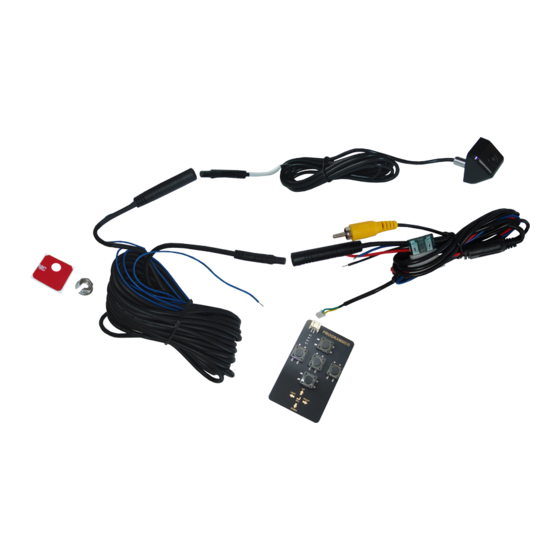

Lieferumfang
Kontermutter,
Klebepad
Systemkabel-
verlängerung
7,80m
Produktfeatures

Mini-Kamera in Metallgehäuse (schwarz)

Kabelführendes Gewinderohr 8mm mit Kontermutter

Vertikaler Anbau

Gespiegeltes Bild, optional abschaltbar

Sensor-Typ 1/4" Sony Super HAD CCD II NTSC Farbe

Lichtempfindlichkeit 0.01 Lux

Digitaler Filter gegen Bildrauschen, optional abschaltbar

Winkel H=130°, V=95°, D=165°

Führungslinien optional, in alle Richtungen auf das Auto ein-
stellbar

IP 68

Versorgungsspannung 10V ~ 15V

Stromaufnahme 100mAh

Video-Anschluss Cinch Stecker

Kabellänge gesamt 9,90m

Abmessung Gehäuse ohne Gewinderohr BxTxH 30x30x22mm

Gewicht 55g
Fachhandeltipp: Endkunden einweisen, dass
die Rückfahrkamera nicht mit dem Dampf-
strahler gereinigt werden darf!
Fernbedienung
ENTER
CAM-N-CV133-V (schwarz)
Wenn Kamera und Fernbe-
dienung angeschlossen sind,
erscheint durch Drücken der
SET/ENTER Taste das Setup
Menü auf dem Bildschirm:
SET/
Damit Änderungen gespei-
chert werden, Fernbedie-
nung abziehen vor Trennung
der Stromversorgung!
Kamera mit Kabel 1,60m
Anschlusskabel 0,50m
Fernbedienung
Installation
Vertikaler Anbau
Anschlusskabel
• Masse
• +12V Rückfahrsignal
• Durchleitung
Kamera nicht für Dauerbetrieb geeignet!
Hinweis: Bei Stromversorgung über Rück-
fahrleuchte empfehlen wir die Installation
eines Relais zwischen Stromversorgung der
Rückfahrleuchte und Kamerastromversor-
gung, um eine stabile und störungsfreie
Stromversorgung zu gewährleisten und un-
gewollte Fehlermeldungen im Bordcompu-
ter zu vermeiden.
Sollte die Isolation der Kameraleitung im
Feuchtbereich nahe der Kamera bei Instal-
lation beschädigt werden, so muss die Iso-
lation zwingend repariert werden, da sonst
die Kamera bei Temperaturwechseln frü-
her oder später Feuchtigkeit zieht.
Fernbedienung
Video-Signal
