Comelit WD01A Manual

Specifiche tecniche:
• Uscita relè: NC / NO selezionabile, 1A-120V ca / 1A-24V cc (carico non induttivo)
• Lunghezza dei terminali esterni: 35mm max
• Contenitore: ABS, bianco
• Distanza per il collegamento dei sensori remoti: 100m max
• Sensori remoti supplementari: 8 max
• Alimentazione: 12V cc
• Corrente assorbita: 20mA max (15mA in stand by)
• Dimensioni (L x H x P): 60 x 90 × 25 mm
Installazione:
• Aprire il coperchio del sensore di allagamento
• Fissare il sensore sul muro il più possibile vicino al pavimento
• Allentare le viti che bloccano i terminali e regolarli alla lunghezza desiderata
• Stringere le viti per bloccare i terminali
• Effettuare i collegamenti elettrici
• Chiudere il coperchio del sensore
Nota: per collegare i sensori remoti, suggeriamo di utilizzare cavi ottimali (due conduttori di 0,5 mm
evitare che il cavo installato in ambiente umido possa creare problemi di dispersione che compromettano il
buon funzionamento del dispositivo.
Impostazione della polarità del relè:
J1
NO (Normalmente Aperto)
J1
NC (Normalmente Chiuso)

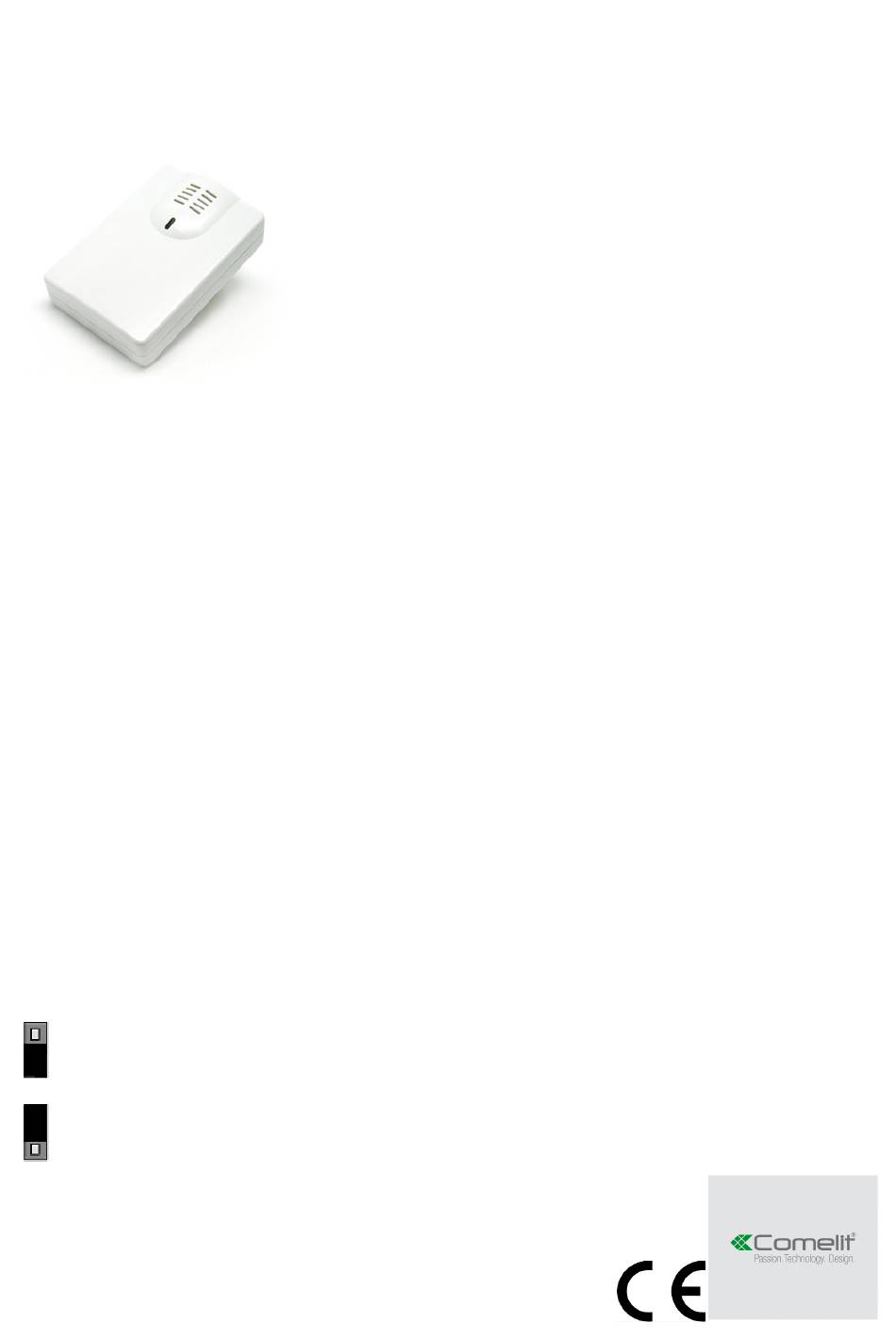

SENSORE DI ALLAGAMENTO
ART. WD01A
Ideale per rilevare il livello dell'acqua e di liquidi
conduttivi non infiammabili, per controllare il livello di
riempimento dei serbatoi, per rilevare la rottura di
tubazioni, per verificare il funzionamento delle pompe
ad immersione.
) per
