Summary of Contents for ViewSonic VX1935wm

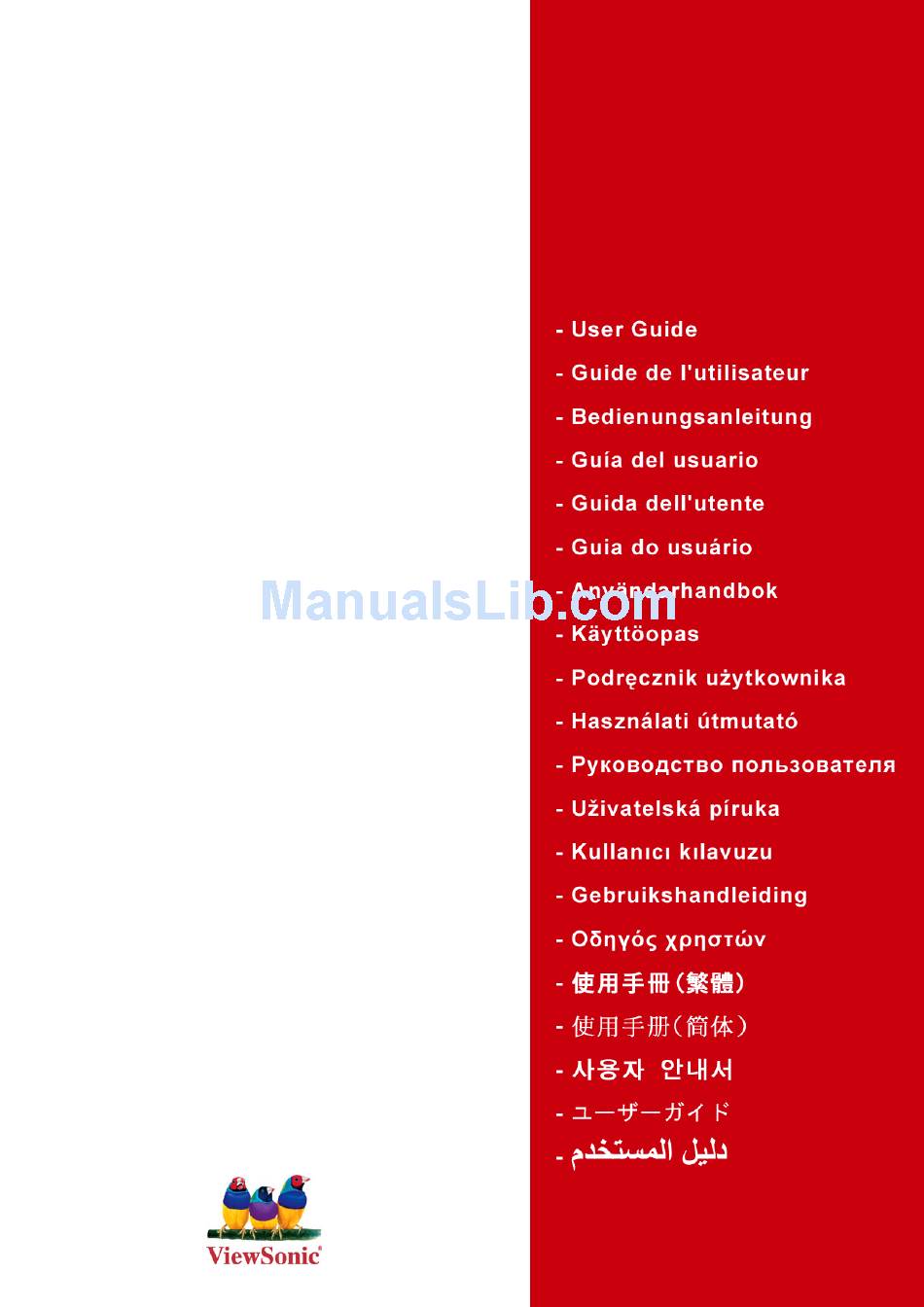

- Page 1 ® ViewSonic VX1935wm LCD Display Model No. : VS11444...
-
Page 2: Table Of Contents
壁式安裝 ( 可選項 ) ... 7 使用 LCD 顯示器 設定顯示模式 ... 8 選單和電源鎖定設定 ... 8 調節螢幕影像 ... 9 主選單控制項 ... 11 其他資訊 技術規格 ... 15 疑難排解 ... 16 客戶支援 ... 17 清潔 LCD 顯示器 ... 18 有限保固 ... 19 ViewSonic VX1935wm... -
Page 3: 電磁相容資訊
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. CE 歐洲國家聲明 本裝置符合由 92/31/EEC 及 93/68/EEC Art.5 修正之 「電磁相容性」 EEC 規範 89/336/EEC 與由 93/68/EEC Art.13 修正之「安全性」73/23/EEC 相關 規定。 以下資訊僅適用於歐盟 （EU）成員國： 右側所示的符號符合 《廢電子電機產品 (WEEE) 指令 2002/96/EC》之規定。 凡標有此符號的產品不得作 城市廢品加以處理，而必須按照當地有關法律利 用貴國或貴地區的廢品回收及收集系統而加以處理。 ViewSonic VX1935wm... -
Page 4: 重要的安全指示
只能用柔軟的乾布擦拭。如果仍無法清潔，請參造 " 清潔 LCD 顯示器 " 中更進一 步的指示。 請勿擋住任何通風口。請依製造商的指示安裝本設備。 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產 生熱氣 ( 包括放大器 ) 等設備的地方。 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳， 兩個插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓 柱型插腳。較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源 插座不符的話，請洽電氣技師為您更換合適的插座。 10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接 點這幾個地方。請將設備放置於靠近電源插座的地方，以便取用。 11. 只能使用製造商指定的附件 / 配件。 12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。 如使用推車，在移動推車 / 設備時務必小心，避免翻覆導致設備損 害。 13. 如長時間不使用本設備時，請將插頭拔下。 14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭 損壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉 落地面時，就需要維修服務。 ViewSonic VX1935wm... -
Page 5: Rohs 符合性聲明
條款中特別提到之其他燈泡 / 燈管內的汞。 2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中 的鉛。 3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。 4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分 配元素的鉛 ( 此處的含量指重量 )。 ViewSonic VX1935wm 最大允許濃度 0.1% 0.1% 0.01% 0.1% 0.1%... -
Page 6: 版權聲明
版權所有 © ViewSonic Corporation, 2006。保留所有權利。 Macintosh 與 Power Macintosh 是蘋果電腦公司的註冊商標。 Microsoft 、Windows、 Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與 其他國家的註冊商標。 ViewSonic、三隻鳥標誌、 OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註冊商標。. VESA 是視訊電子標準協會的註冊商標。 DPMS 和 DDC 是 VESA 的商標。 ® 美國環保局 (EPA) 的註冊商標。... -
Page 7: 包裝內容
• 音效電纜線 ( 立體聲微型插座 ) • 視訊電纜線 • ViewSonic 精靈光碟 • 快速入門手冊 注意 : 光碟上有 " 使用手冊 "PDF 檔案和 INF/ICM 顯示器優化檔案。INF 檔案確保與 Windows 作業系統相容，而 ICM 檔案 ( 影像顏色匹配 ) 確保精確的螢幕色彩。ViewSonic 建議您安裝這兩個檔案。 注意事項 • 坐在離 LCD 顯示器至少 18" 的地方。 • 不要觸摸螢幕。否則很難清除皮膚帶來... -
Page 8: 快速安裝
5. Windows 使用者：設定顯示模式 ( 解析 度和垂直更新頻率 ) : 1440 x 900 ＠ 60 Hz. 示例 有關變更解析度和垂直更新頻率的說 明，請參見顯示卡的使用手冊。 安 裝 完 畢。請 享 受 來 自 ViewSonic 的 LCD 顯示器。 為了更好地配合將來客戶服務的需要： 請列印此使用手冊並在第 4 頁上的 " 使 用者紀錄 " 中寫下序列號 ( 查看 LCD 顯 示視器背面 )。... -
Page 9: 壁式安裝 ( 可選項 )
壁式安裝 ( 可選項 ) 要獲得壁式安裝套件，請洽 ViewSonic 帶的指示。要將您的 LCD 顯示器的安裝方式從桌面安裝改變為壁式安裝，請執行以下 操作： 四個 VESA 螺絲孔 ViewSonic VX1935wm ® 或您當地的經銷商。請參閱隨底座安裝套件附 1. 確認電源按鈕為關閉狀態後再切斷電 源連接。 2. 將 LCD 顯示器正面向下方在毛巾或毛 毯上。 3. 將塑膠套從 LCD 顯示器背面取下。 4. 拆下底座的 4 顆螺絲。 5. 將 4 個 VESA 螺絲孔中的橡膠塞取出 。... -
Page 10: 使用 Lcd 顯示器
• 選單解除鎖定：再次按住 [1] 和向上箭頭 • 電源鎖定 : 按住 [1] 和向下箭頭 Locked ( ) 幾秒鐘。在電源出現故障時，無論使用或不使用此設定，在電 電源已鎖定 源恢復時 LCD 顯示視器的電源將自動接通。 • 電源解除鎖定 : 再次按住 [1] 和向下箭頭 ViewSonic VX1935wm 10 秒鐘 。 如果按下任何按鈕 ， 將顯示消息 OSD Locked 10 秒鐘。 10 秒鐘。如果按下電源按鈕，將顯示 Power Button 10 秒鐘。... -
Page 11: 調節螢幕影像
調節螢幕影像 使用前控制面板上的按鈕來顯示和調節螢幕上顯示的選單控制項。在下頁開始將對選單 控制項進行說明並在第 11 頁的 " 主選單控制項 " 有定義。 顯示控制螢幕，進入突出顯 示的控制項進行調節。 還可在選單的幾個控制項之 間切換。 還可以是自動影像調整的快 捷按鈕。 顯示 " 主選單 " 或退出 控制螢幕並儲存調節 ViewSonic VX1935wm 主選單 列出選單控制項 前控制面板 請參考下面詳細介紹 待機電源開 / 關 電源指示燈 藍色 = 開 橙色 = 節能模式 捲動功能表選項並調節顯示 的控制項。 也是 " 對比度 " 調節控制螢... - Page 12 5. 要儲存設定並退出選單，按按鈕 [1] 以下提示可幫助您優化顯示器 : • 調節電腦的顯示卡，使其向 LCD 顯示器輸出 1440 x 900@60Hz 的視訊訊號。( 查看 顯示卡使用手冊有關 " 變更垂直更新速率 " 的說明。) • 如果有必要，使用 H. POSITION 和 V. POSITION 進行小幅調節，直到螢幕影像完全 可見為止。( 螢幕四周的黑邊四周剛好觸及 LCD 顯示器明亮的 " 顯示區 "。) ViewSonic VX1935wm 或 在主選單中上下滾動。 控制螢幕底部的命令行顯示在此螢幕之後下 一步要做什麼。可在控制螢幕之間切換、調 節選擇的選項或者退出螢幕。...
-
Page 13: 主選單控制項
Auto Image adjust ( 自動影像調整 ) 自動調節螢幕影像大小並對中。 Contrast ( 對比度 ) 調節影像背景 ( 黑色位准 ) 和前景 ( 白色位准 ) 之間的 差別。 Brightness ( 亮度 ) 調節螢幕影像的背景黑色位准。 Input Select ( 輸入選取 ) 使得在有多台電腦連接到 VX1935wm 時可以在各 輸入間切換。 Audio Adjust ( 音效調節 ) Volume ( 音量 ) 增加音量、降低音量以及使音效靜音。... - Page 14 " 恢復預設值 "，色彩將還原為 6500K 的出廠預設值。 Information (顯示訊息)顯示電腦顯示卡的顯示模式 ( 視訊訊號輸入) 、 LCD ® 型號、序列號和 ViewSonic 網址。有關變更解析度和垂直更新頻率的說 明，參見顯示卡的使用手冊。 注意 : VESA 1440 x 900@60Hz( 建議 ) 表示解析度為 1440 x 900 且垂直更 新速率為 60 赫茲。 Manual Image Adjust ( 自行畫面調整 ) ViewSonic VX1935wm...
- Page 15 Fine Tune ( 微調 ) 通過調整明亮的文本和 / 或圖形字元來加強聚焦。 注意：首先試 " 自動影像調整 "。 Sharpness ( 清晰度 ) 調節螢幕影像的清晰度和聚焦程度。 Setup Menu ( 設定選單 ) 顯示以下所示的功能表。 Language Select ( 語言選擇 ) 允許使用者選取功能表和控制螢幕中使用的 語言。 Resolution Notice ( 解析度提示 ) 允許啟用或禁用此提示 如果啟用上面所示的 " 解析度提示 "，且電腦設定為 1440 x 900 之外的解 析度，將顯示以下螢幕。 ViewSonic VX1935wm...
- Page 16 控制項 說明 OSD Position ( 選單位置 ) 允許使用者移動螢幕顯示功能表和控制螢幕。 OSD Timeout ( 選單顯示時間 ) 設定選單的時間長度。例如，設定為 "30 秒 "，如果在 30 秒鐘內沒有按控制項，顯示螢幕將消失。 OSD Background ( 選單背景 ) 允許使用者開啟或關閉螢幕顯示的背景。 Memory Recall ( 回復設定 ) 在顯示器以本手冊中列出的工廠預設定時模式 運行的情況下，將調節恢復為出廠設定。 ViewSonic VX1935wm...
-
Page 17: 技術規格
非工作中 ® 預設時序模式 預設為 VESA 1440 x 900 @60Hz 警告 : 切勿將電腦中的顯示卡設定為超過這些垂直更新速率，否則，可能導致 LCD 顯示器永久損壞。 比 G3 舊的 Macintosh 電腦必須使用 ViewSonic ViewSonic VX1935wm 19 英吋 ( 全 19 英吋對角可視區域 ) TFT ( 薄膜式電晶體 )，主動矩陣 WXGA LCD 點距 0.285 公厘 RGB 垂直並列... -
Page 18: 疑難排解
• 請確定 LCD 顯示器隨附的視訊纜線，已穩固地連接於電腦背面的視訊輸出埠上。如 果視訊纜線的另一端沒有與 LCD 顯示器穩固地連接，請將其連接好。 • 調整亮度和對比度。 • 如果您使用比 G3 舊的 Macintosh 電腦，則需要 Macintosh 訊號轉接器。 色彩錯誤或不正常 • 如果有任何色彩 ( 紅色、綠色或藍色 ) 看不見，請檢查視訊電纜是否有穩固連接。纜 線接頭中的接腳若是鬆脫或斷裂，可能會造成連接不正常。 • 請將 LCD 顯示器連接到另一台電腦。 • 如果您的顯示卡較舊，請洽 ViewSonic 控制按鈕無作用 • 請一次只按一個按鈕。 ViewSonic VX1935wm ® 以獲得非 DDC 轉接器。... -
Page 19: 客戶支援
優派國際 台北縣中和市連城路 192 號 9 樓 股份有限公司 香港尖沙咀東部科學館道 1 號康宏 優派香港 廣場南座 15 樓 03 室 有限公司 ViewSonic VX1935wm T = 電話 電子郵件 F = 傳真 T= 886 2 2246 3456 F= 886 2 2249 1751 service@tw.viewsonic.com Toll Free= 0800 061 198 T= 852 3102 2900 service@hk.viewsonic.com... -
Page 20: 清潔 Lcd 顯示器
清潔 LCD 顯示器 • 確保關閉 LCD 顯示器。 • 切勿將液體噴灑或傾倒在 LCD 顯示器上。 要清潔螢幕 1. 請用乾淨、柔軟的無塵布擦拭螢幕。這樣將除去塵土以及其他顆粒。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精的玻璃 清潔劑，然後再擦拭螢幕。 要清潔外殼 1. 請用柔軟的乾布。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精、非磨 損性清潔劑，然後擦拭表面。 免責聲明 ® • ViewSonic 建議不要使用含氨水或含酒精的清潔劑來清潔 LCD 顯示器的螢幕或外 殼。據報告顯示某些化學清潔劑會損壞 LCD 顯示器的螢幕和 / 或外殼。 • ViewSonic 對於因使用含氨水或含酒精的清潔劑造成的損壞不負任何責任。 ViewSonic VX1935wm... -
Page 21: 有限保固
保固範圍 : ViewSonic 保證此產品在保固期內無材料和工藝方面的缺陷。如果產品在保固期內被確認唯有材料或工藝 方面的缺陷。ViewSonic 將修復此產品或以同型產品替換。替換產品或零件可能包含重新製造或整修的零 件或組件。 保固有限期： ViewSonic LCD 顯示器 的所有零件 ( 包括光源 ) 的保固期為自第一顧客購買之日起三年 ， 所有服務的保固 期為第一顧客購買之日起三年。 保固對象： 此保固僅對第一購買者有效。 不在保固範圍內的事項： 1. 任何序號被損毀、塗改或擦除的產品。 2. 由於以下原因造成的產品損壞、損傷或故障： a. 意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品修改或未遵循產 品提供的說明而造成的損壞。 b. 被未經 ViewSonic 授權的任何個人修復或嘗試修復過。 c. 由於運輸造成的損壞。 d. 搬運或安裝產品造成的損壞。 e. 產品外部之原因，例如電源不安定或電源故障。 f. 使用不符合 ViewSonic 技術規格的代用品或零件時所致。...
