Ponilion A500 Product Manual

Portable energy storage
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

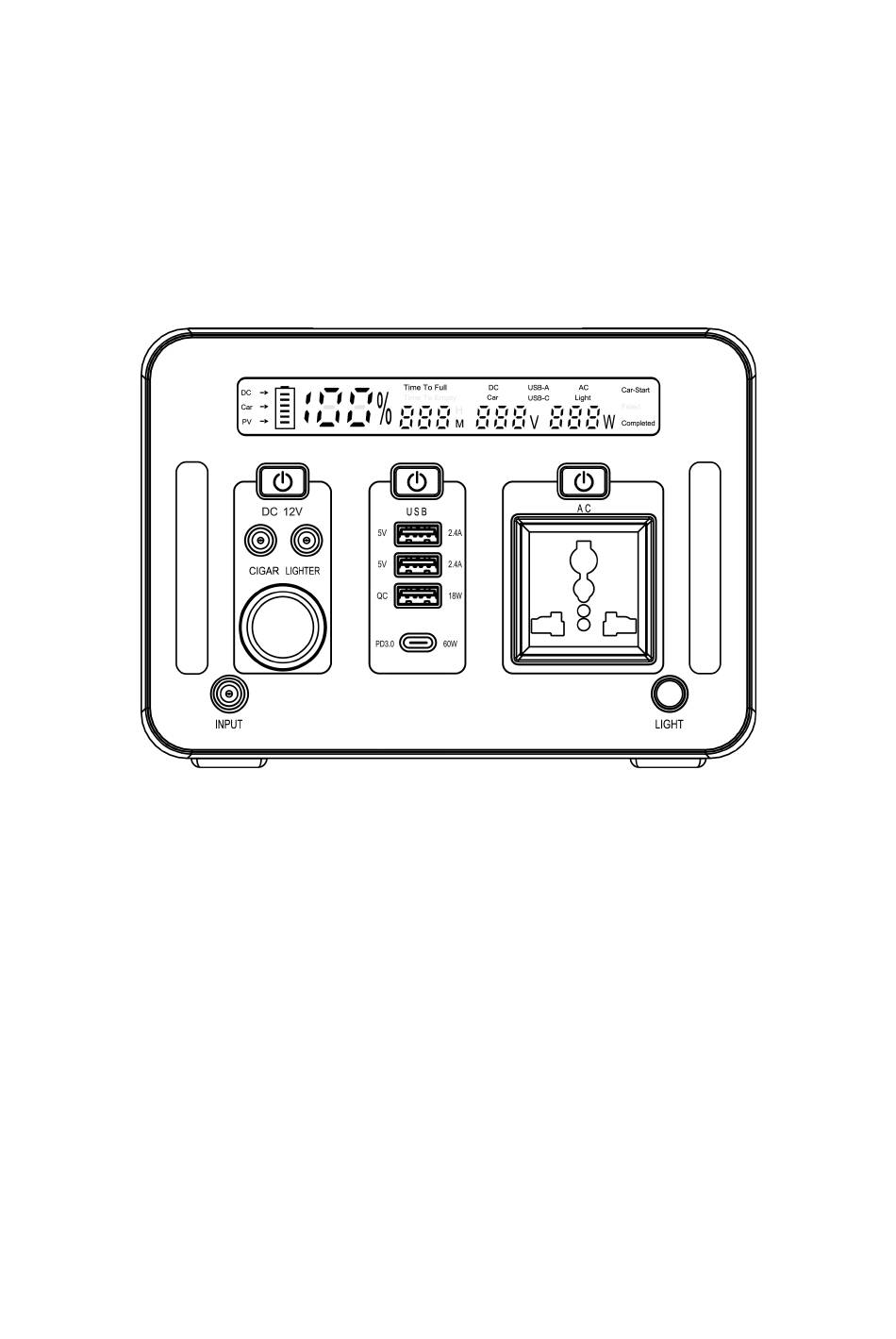

Portable Energy Storage
Where You Are, Where Power Is
Product Manual
（A500&A1000）
※ It Is A Portable Energy Storage Power Supply, Not A Toy, Please Do Not Play For Children.
※ Please Read The Product Instructions Carefully Before Using.
※ If It Is Stored For A Long Time (More Than A Month), Please Charge The Product To About
70% Of The Electricity.
※ Do Not Charge, Use Or Place The Product Near The Source Of Fire Or Overheating.
※ Products And Accessories Are Subject To Change Without Notice.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Ponilion A500

  • Page 1 Portable Energy Storage Where You Are, Where Power Is Product Manual （A500&A1000） ※ It Is A Portable Energy Storage Power Supply, Not A Toy, Please Do Not Play For Children. ※ Please Read The Product Instructions Carefully Before Using. ※ If It Is Stored For A Long Time (More Than A Month), Please Charge The Product To About 70% Of The Electricity.

  • Page 2: Table Of Contents

    Catalog 1. English Directory---------------------------------------------------2~15 2. 中文说明书----------------------------------------------------------16-32 English Directory (1) Spare Parts List---------------------------------------------------------------------------------2 (2) Product Introduction-------------------------------------------------------------------------2~3 (3) Product Diagram-----------------------------------------------------------------------------4~5 (4) Product Parameters-------------------------------------------------------------------------6~7 (5) Product Protection Function---------------------------------------------------------------8 (6) Operating Instruction For The Products-------------------------------------------------9~11 (7) Precaution------------------------------------------------------------------------------------12~13 (8) Solution For The Common Problems--------------------------------------------------13~14 (9) Trouble Removal--------------------------------------------------------------------------14~15 (10) After-Sales Service-----------------------------------------------------------------------15...

  • Page 3: Spare Parts List

    1. Spare Parts List Name Accessories Description Mainframe A500&A1000 There Are Differences In Appearance, As Shown In The Figure：A500 Adapter Charging Products With Municipal Electricity Power Cord Adapter To Connect To City Power M To M Car Charging In The Car, Car Jump Starter...
  • Page 4  On-Board Charging  12V12A Cigarette Lighter Output  12V5A DC5.5 Output Port*2  USB-C Pd 60W/5~20V Output  USB -A QC3.0 18W/5~12VOutput  USB -A 2.4A Intelligent Recognition Output Port*2  Charging The Start Battery Of A Vehicle, Auxiliary Start-Up Vehicle ...

  • Page 5: Product Diagram

    3. Product Diagram 3. 1 Introduction Of Product Panel Function Function Description Display Screen QC3.0 Output Port DC Switch USB-C PD3.0 60W Output Port DC 5.5 12V Output Port USB 5V2.4A Output Port Led Floodlight AC Switch Cigarette Lighter Port AC Output Port DC Input Port Led Switch...
  • Page 6 3.2 Introduction Of Display Screen Name Function Charge Indicator Respectively “DC->”/“Car->”/“PV->”,Represents Different Charging Modes. Electricity Icon The Battery Power Is Displayed In Six Cells, And The Charging Will Indicate The Battery Power By Running Horse. Battery Indicator According To The Percentage, The Battery Power Is 0%-100%. Residual Time Indication “Time To Full”...

  • Page 7: Product Parameters

    4. Product Parameters Project Parameter A500 A1000 Battery Type Lithium Ion Battery Battery Power 500Wh 1000Wh Total Capacity 135200mAh 270,000mAh Battery Voltage 14.8V 14.8V Ampere-Hour 33.8Ah 67.5Ah Cycle Life 800 Cycles 800 Cycles Over Voltage, Low Voltage, High & Low Temperature, Three-Stage Overcurrent, Short Circuit Protection...

  • Page 8: Product Protection Function

    5. Product Protection Function Model Protection Project A500 A1000 Over Voltage Protection 16.8V±0.2V 16.8V±0.2V Low Voltage Protection 12V±0.5V 12V±0.5V Battery Cryogenic Protection Charge:0℃，Discharge:-10℃ Battery High Temperature Protection 1 Charge:45℃ Battery High Temperature Protection 2 Discharge:60℃ Battery Overcurrent Protection 1 60A,2s...

  • Page 9: Operating Instruction For The Products

    6. Operating Instruction For The Products 6.1 How To Charge The Product Has A Charging Protection Function, And It Will Automatically Stop Charging, After The Product Is Fully Charged According To The Normal Charging Operation. In Order To Avoid Other Unexpected Events, It Is Recommended To Disconnect The Charging Connection In Time After The Product Shows It Is Fully Charged.
  • Page 10 6.1.3 Vehicle Power Supply Charging Step1. Start The Car, Step2. Insert The Accessory "Car To The Male To The Male Line" Into The Car Cigar Lighter, Step3. Insert The Another End To The "Cigar Light" Interface Of The Product, The Screen Displays "Car->" Flashing, The Battery The Icon Of Batter Is Scrolling Displayed And Displays The Remaining Time Of Fully Charging Is Displayed.

  • Page 11: Precaution

    6.2.2 DC Area Output Press And Hold The Dc Button In The DC Area For About 1 Second To Turn On The DC5521 And Cigar Light Output. The Interface Discharging Icon Will Display The DC And Car Icons On The Display. In This Case, Long Press The DC Button For About 1 Second, The DC 5521 And Cigar Light Output Will Be Turned Off.
  • Page 12 “Danger” Means Will Cause The Personal Injury. “Warning” Means Will Happen The Dangerous Things. “Caution” Means Will Cause The Damage To The Product Or Shorten The Service Life. The Product Outputs High-Voltage Ac. Please Do Not Insert The Hand Or Hand-Held ...

  • Page 13: Solution For The Common Problems

    Q：How Long Does It Take To Fully Charge The Product?  A： A500 Can Be Charged To 80% In 4 Hours With The Standard Adapter, And It Can Be Fully Charged In About 6 Hours; The A1000 Can Be Charged To 80% In 8 Hours With The Standard Adapter, And It Can Be Fully Charged In About 12 Hours.

  • Page 14: Trouble Removal

    Time. When The Output Power Is Greater Than The Input Power, The Battery Power Is Slowly Reduced, And When It Is Reduced To The Low Battery State, The Output Is Turned Off. Q：Does The Product Have Temperature Protection？  A：When It Is Used In A High Temperature Environment, If The Internal Temperature Is Higher Than 50 °C, The Circuit Will Be Turned Off For Battery Safety.

  • Page 15: After-Sales Service

    This Product Has A Built-In Real-Time Monitoring System, Which May Cause The Shut Down Product Due To Starting Internal Protection System. The Events That May Cause The Protection System To Start May Be Overcharge, Over Discharge, High Temperature, Low Temperature, Over Current, And Short Circuit. In Order To Solve The Problem Quickly, Please Remove All The Electrical Equipment, Keep The Temperature Of Product Standing Within The Normal Temperature, And Charge The Product For 5-10 Minutes, Also Check If There Is Any Fault In The Electrical Equipment.
  • Page 16 便 携 式 储 能 电 源 能 量 随 行 产 品 说 明 书 （A500&A1000） ※ 本产品是便携式储能电源，不是玩具，请勿给儿童玩耍。 ※ 使用前请仔细阅读产品说明书。 ※如长时间存储（一个月以上），请将产品充电至 70%电量左右。 ※请勿在靠近火源或过热的情况下充电、使用或放置产品。 ※产品及配件如有调整，恕不一一通知。...
  • Page 17 目 录 1. 配件清单---------------------------------------------18 2. 产品介绍---------------------------------------------18~19 3. 产品图示---------------------------------------------20~21 4. 产品参数---------------------------------------------22~23 5. 产品保护功能-----------------------------------------24 6. 产品使用说明-----------------------------------------25~28 7. 注意事项---------------------------------------------28~29 8. 一般问题解答----------------------------------------30 9. 故障排除---------------------------------------------31 售后服务------------------------------------------32...

  • Page 18: 配件清单

    1．配件清单 序号 名称 配件说明 电源主机 A500 和 A1000 主机外观有差异，图示为 A500 适配器 使用市电给产品充电 电源线 适配器连接市电 车充公头对公头线 车载充电和汽车启动（给汽车电瓶充电后启动汽车） 说明书 操作指导及保修卡 2．产品介绍 本产品为便携式多功能储能电源，产品内置高效动力锂离子电池、安全的锂电池管理系统 （BMS）、高效的能量转换电路，由高强度铝合金机身外壳包裹，产品经过公司研发团队长时间的 反复测试、验证，已经获得 CE\FCC\ROHS\PSE\UN38.3 等国际认证，顶尖的设计加上成熟的生产 管控，产品安全可靠，可以通过太阳能发电，车载发电，市电充电，产品具有重量轻、体积小、功 率大等特点，为客户提供便捷的移动能源。产品主要特点有：  AC100V~240V/50~60Hz 纯正弦波输出（根据各国家或地区的电力标准设定）  太阳能 MPPT 充电系统  自动适应适配器市电充电...
  • Page 19  车载充电  12V12A 车载点烟器输出  12V5A DC5.5 端口输出*2  USB-C PD 60W/5~20V 输出  USB -A QC3.0 18W/5~12V 输出  USB -A 2.4A 智能识别输出*2  给汽车启动电池充电，辅助启动汽车  90%-97%高转化效率（减少发热，同时提升实际输出能量）  Led 高亮显示屏（实时功率、电量、剩余时间等指示）  Led 高亮照明灯（低亮，高亮，SOS，快闪四种模式）  BMS 多级保护系统  智能识别设备功率，精确显示剩余使用时间 ...
  • Page 20 3．产品图示 3.1 产品面板功能介绍 序号 功能描述 显示屏幕 QC3.0 输出端口 DC 开关 USB C PD3.0 60W 输出端口 DC5.5 输出 12V 端口 USB 5V2.4A 输出端口 Led 照明灯 AC 开关 点烟器端口 AC 输出端口 DC 充电端口 Led 开关...
  • Page 21 3.2 显示屏幕介绍 序号 名称 功能 充电指示 分别为“DC->”/“Car->”/“PV->”,代表不同充电模式。 电量图标 按照 6 格显示电池电量，充电会跑马指示电量。 电量指示 按照百分比显示电池电量，电量 0%-100%。 剩余时间指示 “Time To Full”显示充满剩余时间，“Time To Empty”显示放空剩 余时间，对应的下方会数字+H 或 m 代表剩余多少小时和分钟。 电压指示 数字+V 组合，显示内置电池电压。 总功率指示 数字+W 组合，轮询显示充放电总功率，闪烁表示为充电总功率，非闪 烁表示为放电总功率。 接口状态指示 DC，Car，USB-A，USB-C，AC，Light，代表对应接口状态。 汽车启动状态 最 右 侧 三 种 显 示 组 合 Car-Start /Car-Start Failed /Car-Start 指示...

  • Page 22: 产品参数

    4．产品参数 项目 参数 A500 A1000 电池类别 锂离子电池 电池功率 500Wh 1000Wh 电池总容量 135200mAh 270,000mAh 电池 电池电压 14.8V 14.8V 电池安时 33.8Ah 67.5Ah 循环寿命 800 次 800 次 BMS 保护 过压，欠压，高低温，三级过流，短路保护 输出电压 100-240V（根据各国地区出厂设置） 输出频率 50-60Hz（根据各国地区出厂设置） AC500W 约 30 分钟 AC 1000W 约 5 分钟...
  • Page 23 USB 输出 USB2 5V2.4A USB 3 QC3.0, 5-12V，18W（Max） USB -C 输出 Type-C Pd3.0, 5-20V，60W（Max） 第一档 5W（Max） Led 照明 第二档 10W（Max） 第三档 第四档 爆闪 适配器充电 19V5A 约 6h 19V5A 约 12h 充电 车载充电 13V8A 约 6h 13V8A 约 12h 太阳能充电 24V5A 约 7h 24V5A 约...

  • Page 24: 产品保护功能

    5．产品保护功能 序号 项目 A500 A1000 型号 电池过压保护 16.8V±0.2V 16.8V±0.2V 电池欠压保护 12V±0.5V 12V±0.5V 电池低温保护 充电 0℃， 放电-10℃ 充电 0℃， 放电-10℃ 电池高温 1 保护 充电 45℃ 充电 45℃ 电池高温 2 保护 放电 60℃ 放电 60℃ 电池过流 1 保护 60A,2s 100A,2s 电池过流 2 保护...

  • Page 25: 产品使用说明

    6．产品使用说明 6.1 如何充电 产品具有充电保护功能，按照正常充电操作使用，产品充满电后，自动会停在充电，为了避免 其他意外事情发生，建议产品显示充满后，及时断开充电连接，如需要边充电边使用，输出功率小 于 100w，产品会根据内部电芯容量慢慢充满，如果输出功率大于 100W，产品将慢慢耗尽内部电 池容量，等充电满后产品可正常使用。 产品设计有两个充电接口，最左侧 Input 接口和 DC 区域的 Cigar Lighter 接口。其中 Input 接口支持适配器充电或者符合电压要求（17-25V）的太阳能电池板充电。左侧点烟器接口支持 12.5-16V 的车载电源充电（该接口同时是 DC 区域的 Cigar Light 放电接口）。任意充电方式启动 后，显示屏充电模式显示区域会闪烁显示对应充电方式的图标。分别为“DC->”， “Car->”， “PV->”，代表适配器充电，车载电源充电，太阳能电池板充电。同时电池格电量指示会以跑马方 式指示。 6.1.1 太阳能充电 将展开好的太阳能板插头插入“Input”接口，屏幕显示“PV->”闪烁，电量图标滚动显示， 同时显示充满剩余时间，太阳能电池板功率受光照影响大，发电功率有变动，导致剩余时间会动态 变化，属于正常情况。 6.1.2 适配器充电 Step1.将适配器 AC 输入插头插到市电，Step2.将适配器 dc 输出头插入到“Input”接口，屏 幕显示”DC->”闪烁，电量图标滚动显示，同时显示充满剩余时间，刚充电时系统会自动检测输...
  • Page 26 入电源，剩余时间会动态变化，属于正常现象。 6.1.3 车载充电 Step1.启动汽车，Step2.将配件“车充公头对公头线”一头插入车载点烟器，Step3.另外一头 插入产品“Cigar Light”点烟器接口，屏幕显示”Car->”闪烁，电量图标滚动显示，同时显示充 满剩余时间。 6.2 产品输出（用电） 产品具有高低压，高低温，多重过流，短路等保护电路，如果输出突然中断，先检查外设 电器是否超出功率或者是否短路情况，然后重新开机查询是否有电量。用电结束后，为了保存电量， 用完后请及时手动关机，如果有异常情况请与厂家或者经销商联系。 本产品设计有 4 个区域功能输出，分别为 DC 区域，USB 区域，AC 区域，Light 区域。每个 区域设置有一个对应的按键用于开启或者关闭对应区域的所有接口或功能的输出。长按对应区域的 按钮 1 秒左右会开启对应区域的所有接口，对应的按钮会被点亮蓝色。再次长按按钮 1 秒左右会关 闭对应区域的所有接口。关闭过程中如果长按按钮时间超过 3s 以上将会触发整个系统关机休眠。...
  • Page 27 6.2.1 Ac 输出 长按 AC 区域的 AC 按钮 1 秒左右，会开启 AC 输出，显示屏接口放电图标会显示 AC 图标。 此种情况下长按 AC 按钮 1 秒左右，会关闭 AC 输出，关闭过程中如果长按按钮时间超过 3s 以上将 会触发整个系统关机休眠。 6.2.2 DC 区域输出 长按 DC 区域的 DC 按钮 1 秒左右，会开启 DC 5521 以及 Cigar Light 输出，显示屏接口放电 图标会显示...

  • Page 28: 注意事项

    Lighter 接口。 Step3.双击面板最左侧按钮，开启汽车启动功能，本产品给汽车启动电瓶充电，同时显示屏会 闪烁 Car-Start，持续 5-30 分钟左右（时间取决于不同车型以及亏电程度），如果显示屏转为 Car-Start Completed，表示充电完成，可以用钥匙或按钮启动汽车。如果显示屏转为 Car-Start Failed，表示充电失败，本次可能无法启动。失败的原因可能由于本产品电量不足，或者操作不当， 或者接触不良，或者汽车辅助电瓶失效导致。 Step4.如果上述操作显示充电完成，可以正常操作发动汽车。如果仍然无法启动，可能由于汽 车辅助电瓶本身已经严重失效，无法接受外部电源充电。 7．注意事项 请认证阅读注意事项，分为“危险”、“警告”“注意”等级。 “危险”等级是可能造成人身伤亡， “警告”等级是可能造成危险事情发生， “注意”等级可能造成产品损坏或者缩减寿命。 产品含输出高压交流电，请不要将手或者手持金属导体插入 ac 插座  非专业人员请勿私自拆开产品，避免造成触电短路等危险事情发生。  请勿将产品放在高温环境（超过 50 摄氏度）或者靠近火源的地方。  产品不是一个玩具，请不要让小孩玩耍。  不要在潮湿环境下使用。  请勿敲打或者撞击产品。 ...
  • Page 29 使用前请阅读具体的电芯充电器说明书。  严禁拆解产品。  严禁使用有明显破损的产品。  请用原装适配器充电或者按照符合厂家规定电气参数的适配器充电。  请按照厂家规定的电气参数选择太阳能板，禁止用高于 25V 的太阳能板充电。  请在 0～45℃ 温度范围内对电芯充电,过低的温度条件下充电会缩短电芯的循环寿命。  长期储存(3 个月以上)情况下，应半电状态储存在低湿度且不含腐蚀性气体的环境中，温度  -10~35℃。 如果在充电或储存过程中产品发出异味，发热等异常情况，请立即停止充电，并放置在空旷的  地方远距离观察，确认安全后，联系厂家或者经销商。 本产品为供电电源，请根据用电设备选择对应的型号，禁止超功率、负荷使用本产品。  不要将产品输出短路。  本产品根据不同国家电压标准进行出厂前设置，购买和使用前，请先咨询经销商或者对照产品  说明指导书使用。 产品电量耗尽时，请及时充电。  产品部件都是环保可回收的，请根据当地法规进行回收处理。  为了产品的电量保存，当次用完产品后，请及时关机，下次使用的时候再开机。  如果存储超过 6 个月，为了延长电池的使用寿命，请对产品充放电 1-2 次。 ...

  • Page 30: 一般问题解答

    8．一般问题解答 Q： 产品无风扇散热，安全吗？  A：产品经过顶尖设计师设计，采用高性能元器件，无风扇产品更静音，更安全。 Q:产品可以存放多久？  A：一半电量以上存储，一般可以 6-12 个月，建议每三个月充电激活一次。 Q：需要多久可以将产品充满电？  A:A500 用标配的适配器 4 小时可以充到 80%，6 小时左右可以完全充满; A1000 用标配的适配器 8 小时可以充到 80%，12 小时左右可以完全充满。 Q：可以同时用太阳能和车载对产品充电吗？  A：可以同时一起充电，充电时间会大大缩减。 Q:产品可以边充电边放电（输出使用）吗？  A：本产品支持边充电边放电，可以同时使用。当输出功率大于输入功率时，电池电量慢慢减 少，减少至低电量状态时，会关闭输出。 Q：产品有温度保护吗？  A：在温度高的环境下使用时，如果内部温度高于 50℃，为了电池的安全，会关闭电路。 Q：产品会自动关机吗？  A：产品深度放电后，会自动关机，但是正常情况下，开启后，为了持续供电，不会自动休眠。 Q：产品汽车启动可以启动多大排量的车？ ...

  • Page 31: 故障排除

    9．故障排除 9.1 产品开机无反应，DC，USB，AC，Light 均无输出。 解决办法： (1) 将产品负载移除，然后充电 5-10 分钟，重新开机。 (2) 请确保产品当前处于正常温度范围内使用。 9.2 产品能开机，但是对应输出的接口无输出（DC，USB，AC）。 解决办法： (1) 检查产品电量是否过低，如果是请及时充电。 (2) 检查用电设备是否高出本产品的输出功率导致保护，移除负载，重新开机。 (3) 确认本产品输出是否满足用电设备电源要求。 (4) 检查输出端口到用电设备之间是否短路，移除设备后重新开机 (5) 将设备用其他电源上看是否正常使用，可能个别设备不兼容导致。 9.3 产品使用过程中意外关机。 解决办法： 本产品内置实时监控系统，可能因为内部保护系统启动导致产品关机，可能导致保护系统启动 的事件有过充，过放，高温，低温，过流，短路。为了快速解决问题，请撤掉所有用电设备， 保持产品温度在正常温度范围内静置，给产品充电 5-10 分钟。同时检查用电设备是否存在故 障。然后重新开机。 9.4 产品无法进行充电。 解决办法： (1) 请确认充电电气参数是否与本产品充电范围之内。 (2) 检查当前设备是否因为温度过高或过低而启动了温度保护。...

  • Page 32: 售后服务

    10．售后服务 保修指引: 如产品出现故障，请按照说明书进行操作，仍不能排除故障的请与本公司售后服务人员联 系。联系售后服务人员时请提供以下信息：产品型号、购买日期、联系电话、详细地址产品故 障说明 。请用户配合、回答我公司售后服务工程师的详细询问，包括现场情况、故障表现状 况、经常/偶发性事故、操作程序是否有误等，以便我公司售后工程师查找原因，然后回复（或 指导）用户如何解决产品故障。如果仍无法排除故障，请联系经销商。 保修期为销售日期起 12 个月；  保修期内,产品在材质和工艺上的缺陷及非人为原因造成的损坏,本公司将提供免费维修及  更换零件,零件归我司所有； 保修期内,下列情况不能享受免费维修服务：  私自打开产品；  表面涂层及外观的损坏不在保修范围内；  用户未按照说明书要求使用；  因意外、人为、环境等因素（操作失误、碰撞、不合理电压、受潮等）造成的故障或损坏；  产品外包装及产品配件不在保修范围内。 ...
  • Page 33 After-Sales Service Guarantee Card 售 后 服 务 保 修 卡 Product Model 产品型号 Date Of Purchase 购买日期 Buying Merchant 购买商家 Customer Address 客户地址 Contact Number 联系电话 Brief Introduction Of Fault Problems 故障问题简述...
