Steren STV-115 Instruction Manual
  1. Manuals
  2. Brands
  3. Steren Manuals
  4. TV Mount
  5. STV-115
  6. Instruction manual

Steren STV-115 Instruction Manual

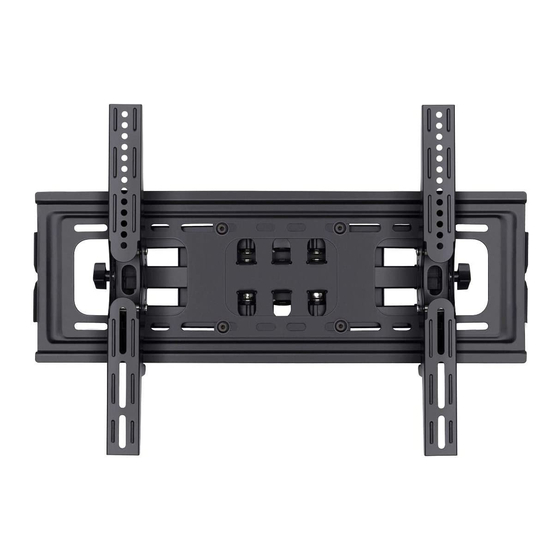

32 to 50” lcd/led tv stand with double arm
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the STV-115 and is the answer not in the manual?

Questions and answers

Related Manuals for Steren STV-115

Summary of Contents for Steren STV-115

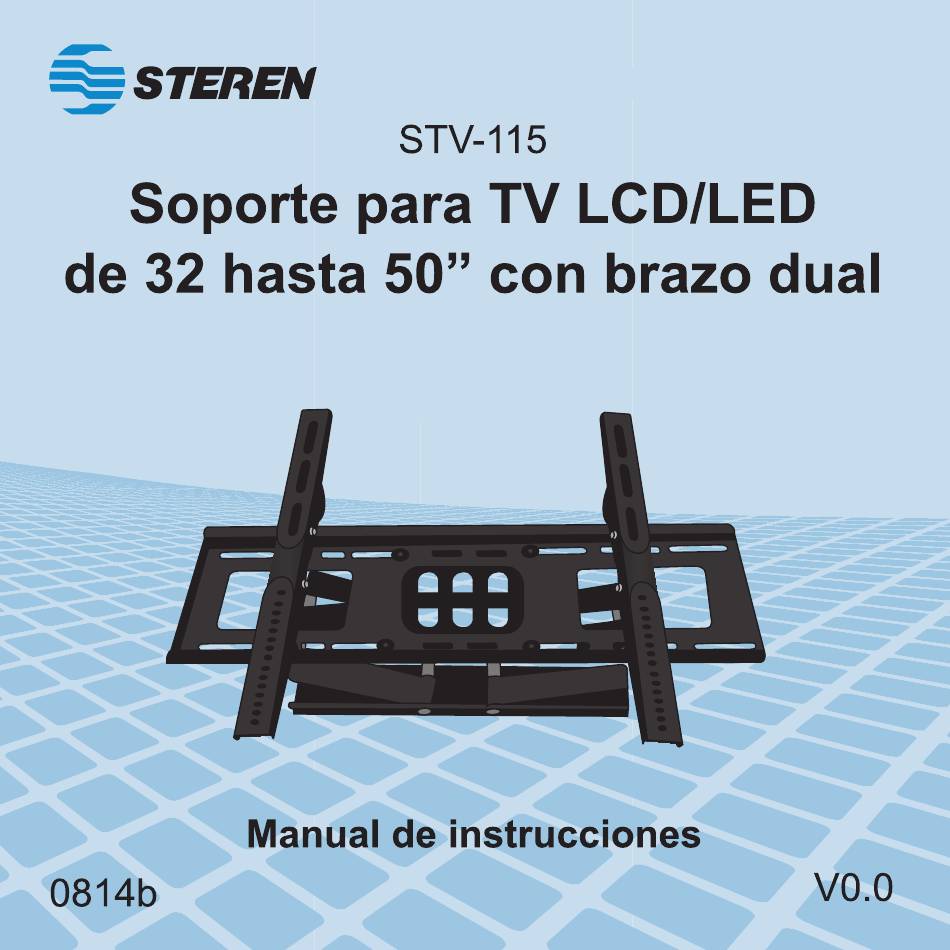

  • Page 2 Soporte para TV LCD/LED de 32 hasta 50” con brazo dual. Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web: www.steren.com...
  • Page 3 IMPORTANTE - Durante el montaje, utilice sólo las piezas suministradas y fi je todas las piezas fi rmemente. - No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica. - No altere ni modifi que ninguna pieza. - Hay que tener cuidado especial cuando se instala en una pared a causa de su peso.
  • Page 4 CONTENIDO...
  • Page 5 DE PANTALLA 1.- Localice el lugar donde desea instalar la pantalla. 2.- Coloque la placa (I) de soporte en la pared, para saber que se esta montando de modo correcto verifi que que está nivelado, usando la burbuja central del nivelador (H). Marque los lugares donde se van a realizar las perforaciones, de forma que la placa quede completamente fi...
  • Page 6 4. Posteriormente coloque la placa de soporte e inserte los tornillos A en los taquetes correspondientes, asegurándose de que quede fi rme. 5. Coloque los seguros de las barras de movimiento en las barras de sujeción como se muestra en la fi gura, asegúrese de que el tornillo embone bien en la entrada cuadrada.
  • Page 7 6. Coloque las barras de sujeción sobre la parte trasera de su pantalla en los orifi cios correspondientes (para más información refi érase al manual de su pantalla). Utilice tornillos C, D, o E y las rondanas F o G. Los tornillos suministrados son de medidas estándar, le recomendamos...
  • Page 8 8. Para asegurar los sujetadores a la pantalla coloque los dos tornillos sujetadores y apriete fi rmemente. Ajuste de ángulos después de la instalación 1. Una vez que instaló la pantalla y está fi r- memente sujeta, localice los seguros de las barras de movimiento.
  • Page 9 Una vez que instaló la pantalla y está fi rmemente sujeta, tiene la posibilidad de expandir o contraer el brazo fl exible de acuerdo a sus necesidades.
  • Page 10 1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 12 STV-115 Thank You on purchasing your new Steren product. This manual includes all the feature operations and troubleshooting necessary to install and operate your new Steren´s 32 to 50” LCD/LED TV stand with double arm Please review this manual thoroughly to ensure proper installation and operation of this product.
  • Page 13 IMPORTANT -Only use the supplied pieces and fasten them tightly. -Do not forget to use all pieces. Install all pieces as shown on this manual. -Do not try to modify any piece. -Take care about the weight of the bracket while mounting in a wall. -If you mount the bracket in a concrete wall, make sure to use the supplied anchors.

  • Page 14: Package Content

    PACKAGE CONTENT...
  • Page 15 HOW TO INSTALL THE WALL BRACKET 1 .- Locate the place where you want to install the screen. 2 .- Place the support (1) on the wall, so you know that is mounted correctly. Check if it is leveled using the central bubble of the leveler (H).
  • Page 16 4. Place the wall bracket over the holes and insert screws A, make sure to tight them fi rmly. 5. Place the movement bars knobs in the fastening bars as shown on the image; make sure the screw fi ts right into the square entry. The knobs must be place in the exterior part of the fastening bars, so you can adjust them without any trouble.
  • Page 17 6. Place and secure the bars on screen’s back (check your screen’s manual for more information). Use screws C, D, or E and the washer F and G. The screws are standard size, we recommend refer to the instruction manual of your screen for more information about the necessary screws for...
  • Page 18 8. Tighten the screws so that the bracket is properly fi xed. Adjusting the view angle after installation 1. Once the screen is installed and fi rmly attached, locate the knob on the movement bars. 2. Loosen them slightly so that the screen moves.
  • Page 19 Once the screen is installed and fi rmly attached, you can also adjust the fl exible arm according to your needs.

  • Page 20: Warranty

    Part number: STV-115 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1. This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
