socomec Sirco MV 100 Instruction Sheet

LOAD BREAK SWITCH
GB Instruction sheet
F Notice d'utilisation
E Instrucciones de servicio
22003110
22003012
22003016
39990701
39990702
22943016
22944016
IS 533746
14090615
IS 533746
14090620
149A9111
14090632
149B9111
I
ON
90°
O
C
OFF
1x
max. Ø 0.23 in / Ø 6 mm
min. Ø 0.15 in / Ø 4 mm
Only for direct operation.
Uniquement pour commande directe.
0,59 in / 15 mm
Hexagonal Metric
Allen size 4
HAZAR DO US VOLTAGE.
Th is eq uip ment mus t b e ins tall ed and servi ced only by qua lif i e d e le c tr ica l per sonne l.Tur n off a ll pow er supplying t his equipment be fore wor king on or inside e quipment.
Alw ay s u s e a pro per ly r ated vol tage sensi n g dev ice to co nfirm pow er i s off .Repla c e a ll de vi ce s, d oors, and c overs be fore tu r ni ng on powe r tothi s e quipment .
result in death or serious injury.
TENSIO N DAN GEREU SE.
L'i nstal l ation et l'entretien de cet appareil ne doiv ent être e ff ec tué s qu e pa r du per sonne l qual ifié .Coupez l'a lime ntation de cet appareil avant d'y tr av ailler.Utilisez toujour s
u n dis po sit if de d étect ion de tensi o n à valeur nomin al e approprié pour confirme r qu e toute a l im e nta tion e st coupé e.Replac ez tous l es dispositif s, les por tes e tles couve rc les a vant de me ttre ce t appa re il
Si ces précautions ne sont pas respectées, cela entraînera la mort ou des blessures graves.
so u s te n s io n .
TENSIO N PEL IGROS A.
So lamente el p ers onal de manteni miento el éctrico e sp ec i al iz a do de be rá i nsta lar y prestar servic ios de ma ntenimi ento a e ste e qui po.D ese nergice e l equipo a ntes de rea liz ar
c u a lqu ie r t ra bajo en él. Siemp re util i ce un di sp osi ti vo detector de tens ión adecuad o pa ra c onf irm a r la dese ner gizaci ón de l equipo.Vuelva a col ocar todos los dispositivos,la s pue rtas y las c ubier ta s a ntes
El incumplimiento de estas precauciones podrá causar la muerte o lesiones serias.
de e n e rg iza r este eq uipo .

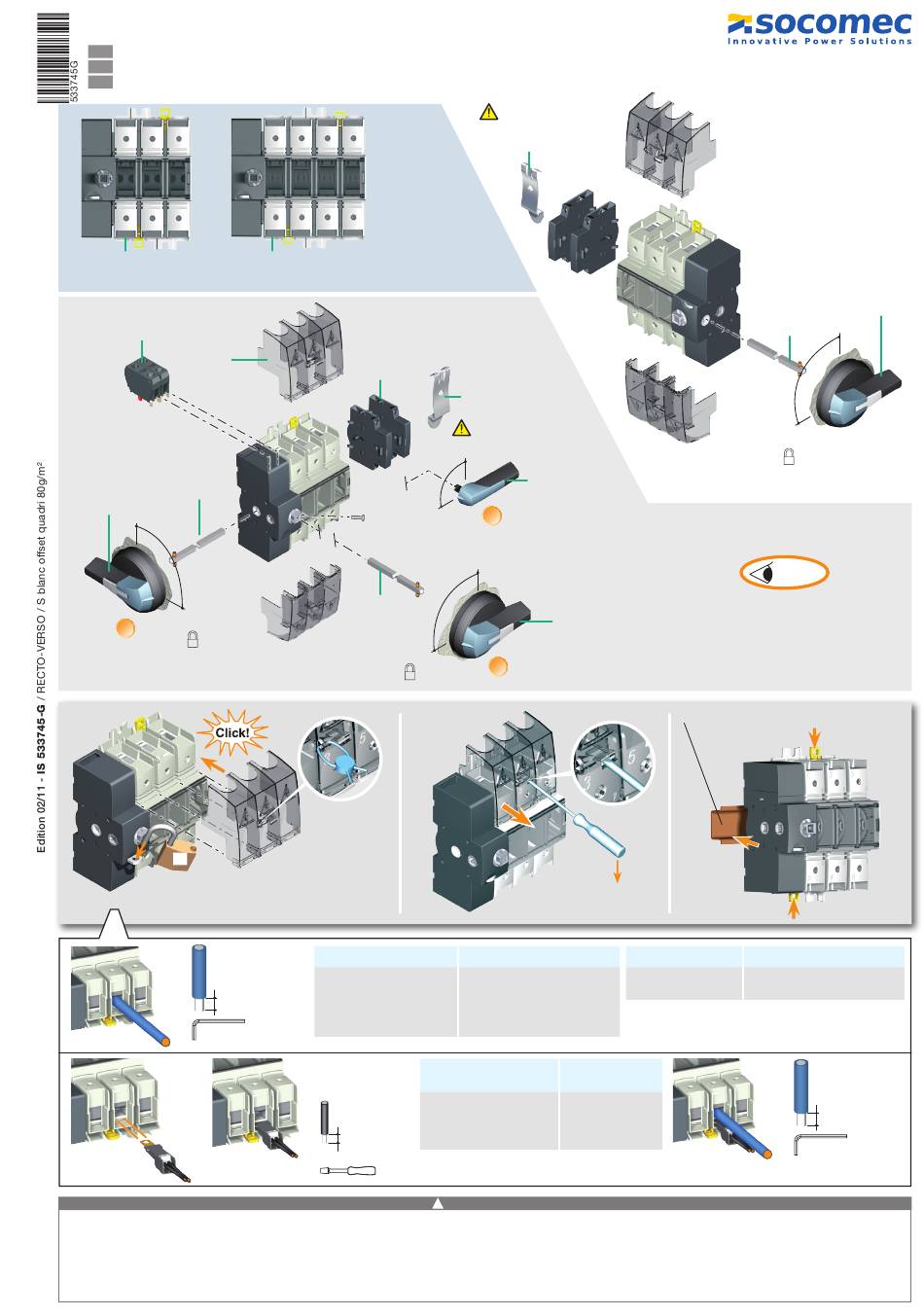

SIRCO MV 100 - MV 125 - MV 160
22004110
22004012
22004016
IS 533749
22990001
22990011
IS 533746
14090615
14090620
14090632
O
OFF
Wire / Câble / Cable
4 mm² - 50 mm²
10 to 1 AWG stranded
1/0 AWG stranded
2/0 AWG stranded
2/0 AWG compact stranded
0.23 in / 6 mm
Flat 3,5mm
Must be used for side
operation with DIN rail
5000 0041
5000 0051
5000 0041
5000 0051
Must be used for side
operation with DIN rail
I
ON
90°
22995042
22995022
O
A
OFF
I
ON
IS 533746
90°
14919111
14910111
14939111
14949111
B
14930111
14940111
Torque / Couple / Par de apriete
35.4 lb.in / 4 Nm
35.4 lb.in / 4 Nm
39.8 lb.in / 4,5 Nm
44.3 lb.in / 5 Nm
48.7 lb.in / 5,5 Nm
Wire / Câble / Cable Torque / Couple /
Par de apriete
0,5 mm² - 1,0 mm² 3.97 lb.in / 0,45 Nm
# 20 to # 18 AWG stranded 3.97 lb.in / 0,45 Nm
0,5 mm² - 1,5 mm² 3.97 lb.in / 0,45 Nm
# 20 to # 16 AWG solid 3.97 lb.in / 0,45 Nm
! DANGER / PELIGRO
IS 533746
14090615
14090620
14090632
90°
O
OFF
O
149D9111
149D0111
149E9111
149E0111
IEC 60715 (1.37 in / 35 mm)
Wire / Câble / Cable Torque / Couple / Par de apriete
10 mm² - 70 mm² 35.4 lb.in / 4 Nm
# 12 to # 10 AWG solid 35.4 lb.in / 4 Nm
Failure to follow these instructions will
IS 533746
14919111
14939111
14949111
149D9111
149E9111
I
ON
-
OFF
Dual dimensions in/mm
Double dimensions in/mm
Doble dimensiones in/mm
0,59 in / 15 mm
Hexagonal Metric
Allen size 4
