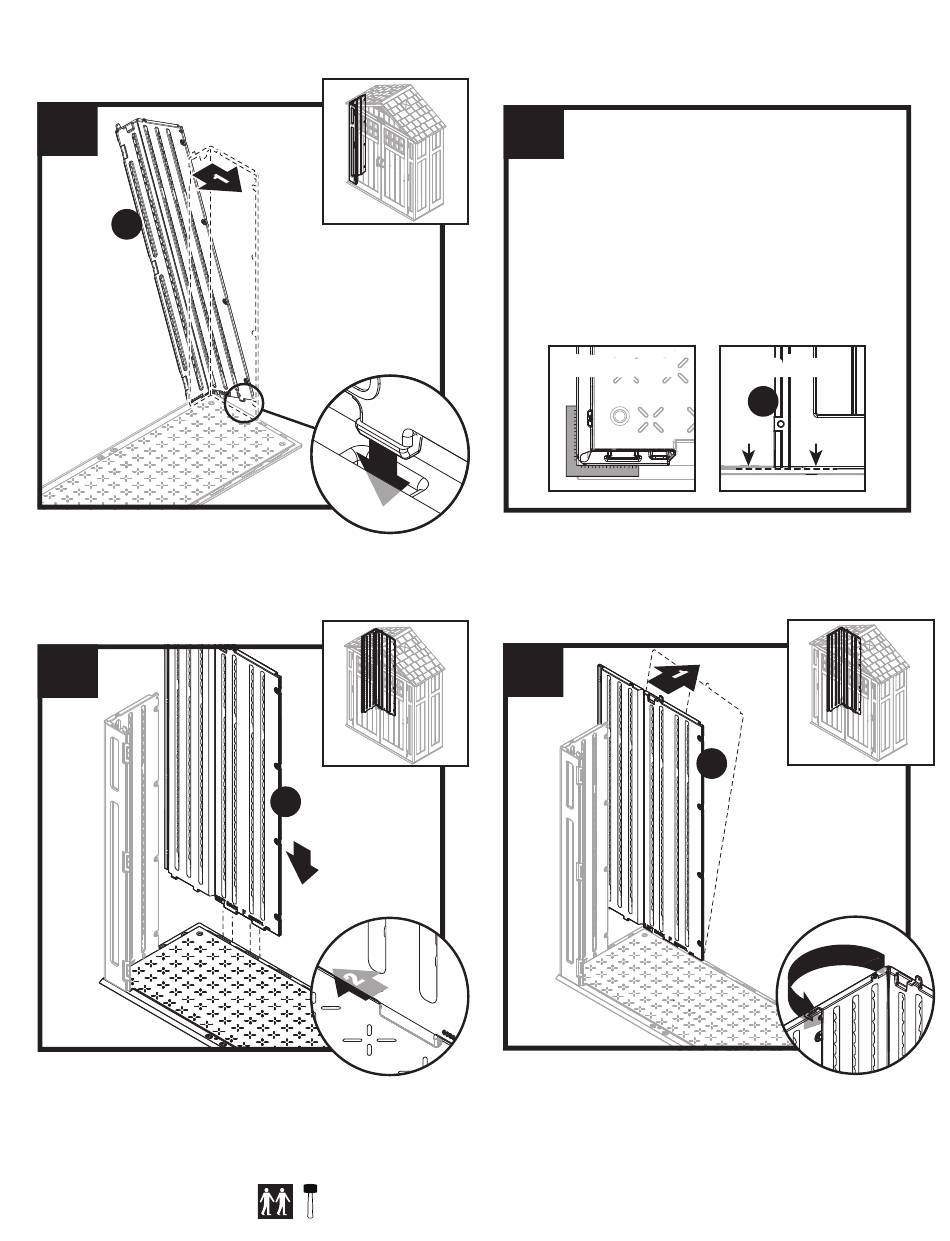

Armado del cobertizo – Paredes/
10
D
Incline la esquina delantera izquierda (D) nuevamente a la
posición vertical y alinee las lengüetas inferiores del lado
derecho con las ranuras del piso.
12
Alinee las lengüetas del lado inferior derecho de la esquina trasera
izquierda (F) con las ranuras que estána lo largo de la parte trasera
del piso. Baje el panel para introducirlo en las ranuras y trábelo
haciendo deslizar el panel hacia la esquina. Nota: Use un martillo
de goma pare "presionar" el panel de esquina trasero izquierdo (F)
en la posición que queda fijado.
Continuación
2
F
1
11
Antes de continuar, asegúrese de que la
esquina quede en ángulo recto (vista superior)
en el punto de contacto con el piso y de que el
panel esté al ras (vista lateral) con el piso.
Si no lo está, repita los pasos del 8 al 10 hasta
que quede en ángulo recto y al ras.

Vista superior

Vista superior
13
Incline levemente el panel de esquina trasero izquierdo (F)
hacia afuera y doble la bisagra de la esquina.
37

Vista lateral

Vista lateral
D
F
2 2
