Nilfisk-Advance ECO OIL 13 Instruction Manual
  1. Manuals
  2. Brands
  3. Nilfisk-Advance Manuals
  4. Vacuum Cleaner
  5. ECO OIL 13
  6. Instruction manual

Nilfisk-Advance ECO OIL 13 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 11

Quick Links

Download this manual

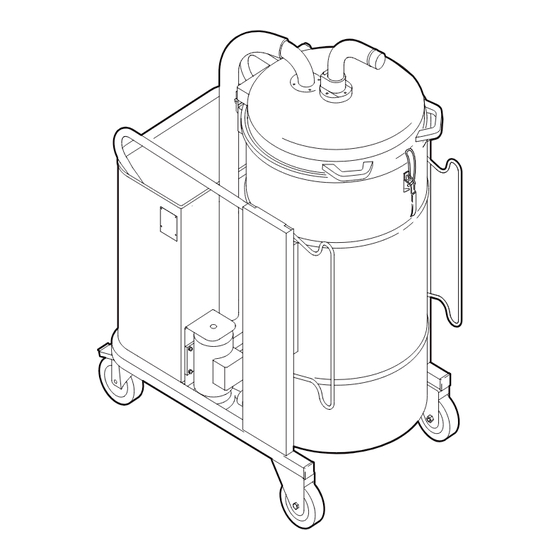

ECOIL 13 - ECOIL22

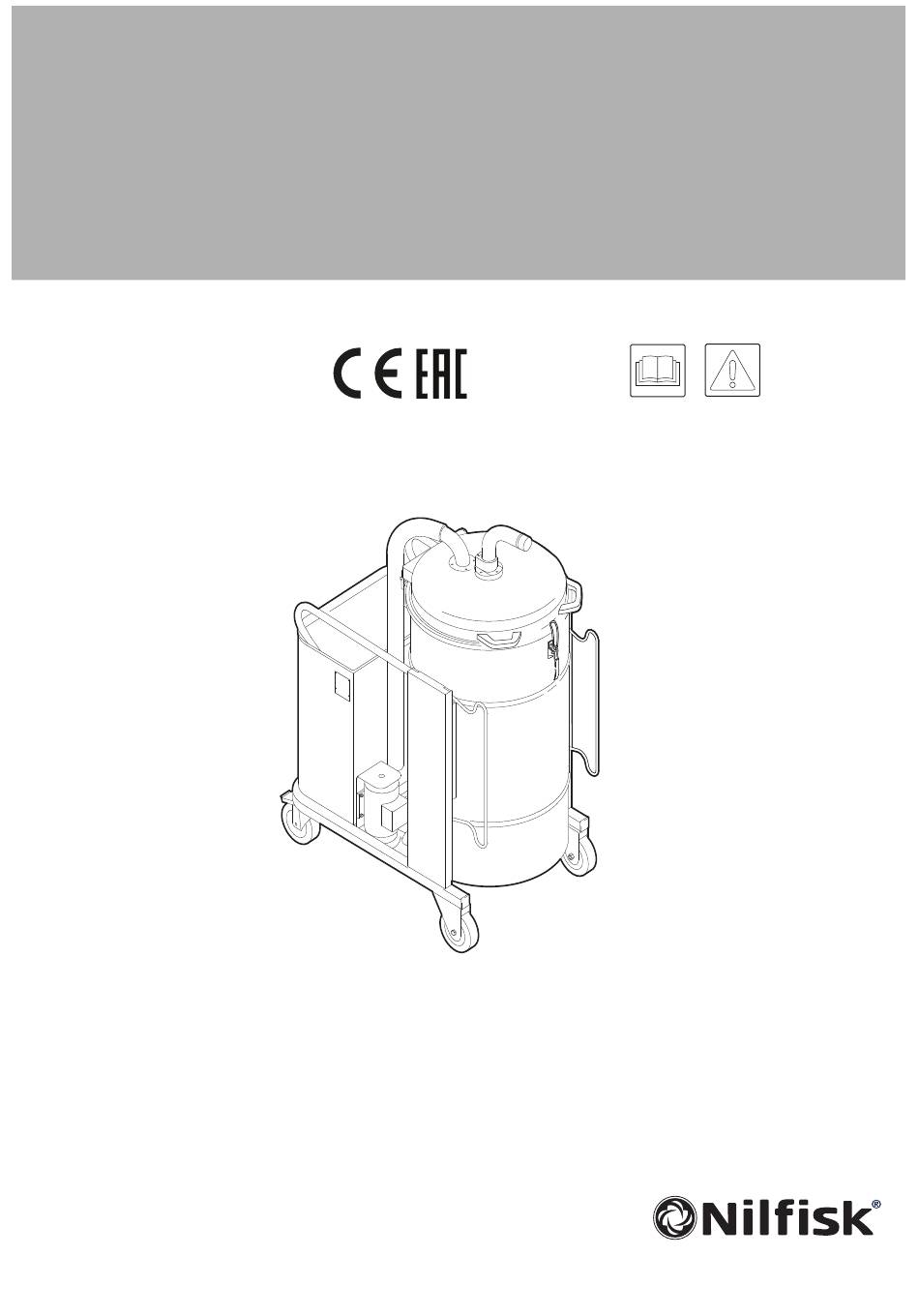

Instructions for use
C77-I-GB-F-D-E
EDITION 07/2018
MANUALE DI ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
MANUAL DE INSTRUCCIONES
I
Italian
GB English
F
French
D
Deutsch
E
Spanish

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECO OIL 13 and is the answer not in the manual?

Questions and answers

Related Manuals for Nilfisk-Advance ECO OIL 13

Summary of Contents for Nilfisk-Advance ECO OIL 13

  • Page 1 ECOIL 13 - ECOIL22 MANUALE DI ISTRUZIONI Instructions for use INSTRUCTIONS MANUAL MANUEL D’INSTRUCTIONS BETRIEBSANLEITUNG MANUAL DE INSTRUCCIONES Italian GB English C77-I-GB-F-D-E French EDITION 07/2018 Deutsch Spanish...

  • Page 3: Table Of Contents

    ECO OIL 13/22 Istruzioni originali Indice Istruzioni per l’uso ......................2 Sicurezza dell’operatore ........................2 Informazioni generali sull’uso dell’aspiratore ................... 2 Avvertenze generali ......................... 2 Descrizione dell’aspiratore - Etichette ..................... 3 Optionals di trasformazione ......................3 Accessori ............................3 Imballo e disimballo ......................... 3 Imballo con cartone .........................

  • Page 4: Istruzioni Per L'uso

    ECO OIL 13/22 Istruzioni per l’uso Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza contrassegnate da: ATTENZIONE! Sicurezza dell’operatore Impieghi previsti Questo apparecchio è destinato ad operare nelle officine ATTENZIONE! dove si effettuano lavorazioni di asportazione di truciolo metallico.

  • Page 5: Descrizione Dell'aspiratore - Etichette

    ECO OIL 13/22 Descrizione dell’aspiratore - Etichette Imballo con cartone Figura 1 Figura 2 A - Targhetta identificativa: Modello ECO OIL 13 ECO OIL 22 Codice Modello, Dati Tecnici, Matricola, Marcatura CE, Anno di costruzione A (mm) B - Contenitore di raccolta liquidi...

  • Page 6: Prolunghe

    ECO OIL 13/22 Prolunghe Manutenzioni e riparazioni Se si usa una prolunga, fare attenzione alla sezione che ATTENZIONE! deve essere adeguata per la corrente assorbita e al grado di protezione dell’aspiratore. Prima di eseguire lavori di pulizia o di manutenzione...

  • Page 7: Dati Tecnici - Dimensioni

    ECO OIL 13/22 Dati tecnici - Dimensioni Comandi e indicatori Dati tecnici Figura 4 A - Pulsante verde di avviamento motore aspirazione. Unità di ECO OIL ECO OIL Parametro B - Pulsante luminoso rosso di arresto motore aspirazione. misura C - Interruttore avviamento pompa svuotamento.

  • Page 8: Svuotamento Del Contenitore

    ECO OIL 13/22 Svuotamento del contenitore Pulizia dei contenitori Svuotamento contenitore liquidi (fig. 8) Contenitore raccolta trucioli ■ Quando il serbatoio è pieno, interviene il controllo di ATTENZIONE! livello, l’aspirazione si ferma e si accende la lampada Prima di effettuare questi lavori spegnere la macchina rossa del pulsante di arresto “B”...

  • Page 9: Controllo Tenute

    ECO OIL 13/22 Controllo tenute Schemi elettrici Fig. 14 - 15 - ECO OIL 13 = 230 V / 50-60 Hz. Verifica integrità tubazioni Fig. 16 - 17 - ECO OIL 22 = 230 V - 400 V / 50 Hz.

  • Page 10: Elenco Accessori Ed Optionals

    ECO OIL 13/22 Elenco accessori ed optionals Figura 18 Pos. N° codice Dimensione Descrizione Funzione 7 21002 Ø 50 Raccordo giunzione Per congiungere più tubi o accessori Per aspirare trucioli e liquidi su macchine 7 21010 Ø 50 Tronco conico...
  • Page 11 ECO OIL 13/22 Translation of original instructions Table of contents Instructions for use ......................2 Operator safety ..........................2 General information for using the vacuum cleaner ................2 Proper uses ............................. 2 General recommendations ......................2 Vacuum cleaner description - Labels ....................3 Optional kits .............................

  • Page 12: Instructions For Use

    ECO OIL 13/22 Instructions for use Read the operating instructions and comply with the important safety recommendations identified by the word: WARNING! Operator safety Proper uses This vacuum cleaner is suitable to work into workshops WARNING! where metallic shaving machining is done.

  • Page 13: Vacuum Cleaner Description - Labels

    ECO OIL 13/22 Vacuum cleaner description - Labels Cardboard box packing Figure 1 Figure 2 A - Identification plate: Model ECO OIL 13 ECO OIL 22 Code of the model, technical specifications, serial number, CE marking, year of manufacture A (mm)

  • Page 14: Extensions

    ECO OIL 13/22 Extensions Maintenance and repairs If an extension cable is used, make sure it is fit for the power WARNING! draw and protection degree of the vacuum cleaner. Minimum section of extension cable L = 20 m max - Disconnect the vacuum cleaner from its power source before cleaning, servicing or replacing parts;...

  • Page 15: Technical Specifications - Dimensions

    ECO OIL 13/22 Technical specifications - Dimensions Controls and indicators Technical specifications Figure 4 A - Green suction motor start button. ECO OIL ECO OIL Parameter Units B - Red suction motor stop button. C - Emptying pump start switch...

  • Page 16: Emptying The Container

    ECO OIL 13/22 Emptying the container Cleaning the containers Emptying the liquid container (fig. 8) Shaving container ■ When the container is full, the level monitoring system WARNING! activates, the vacuuming stops and the red light of the Before proceeding with these operations, turn off the stop button “B”...

  • Page 17: Tightness Inspection

    ECO OIL 13/22 Tightness inspection Wiring diagrams Fig. 14 - 15 - ECO OIL 13 = 230 V / 50-60 Hz. Hoses check Fig. 16 - 17 - ECO OIL 22 = 230 V - 400 V / 50 Hz.

  • Page 18: Accessory And Optional List

    ECO OIL 13/22 Accessory and optional list Figure 18 Code Pos. Dimension Description Function number 7 21002 Ø 50 Junction Fitting To connect hoses or accessories To vacuum shavings and liquids on machine 7 21010 Ø 50 Cone tools 7 21012 Ø...
  • Page 19 ECO OIL 13/22 Traduction des instructions originales Index Mode d’emploi .........................2 Sécurité de l’opérateur ........................2 Informations générales sur l’utilisation de l’aspirateur ..............2 Utilisations prévues ......................... 2 Recommandations générales ......................2 Description de l’aspirateur - Plaques ....................3 Options de transformation ....................... 3 Accessoires .............................
  • Page 20 ECO OIL 13/22 Mode d’emploi Lire les instructions du mode d’emploi et observer les avertissements importants de sécurité repérés par : ATTENTION ! Sécurité de l’opérateur Utilisations prévues Cet appareil est préposé au fonctionnement dans des ATTENTION ! ateliers où l’on effectue l’enlèvement de copeaux de métal.
  • Page 21 ECO OIL 13/22 Description de l’aspirateur - Plaques Emballage avec boîte en carton Figure 1 Figure 2 A - Plaque d’identification : Modèle ECO OIL 13 ECO OIL 22 Code Modèle, Caractéristiques techniques, Matricule, Marquage CE, Année de fabrication A (mm) B - Cuve de récupération liquides...
  • Page 22 ECO OIL 13/22 Rallonges Entretien et réparation Si l’on utilise une rallonge, faire attention à la section qui doit ATTENTION ! être adaptée au courant absorbé et au degré de protection de l’aspirateur. Avant d’effectuer des travaux de nettoyage ou d’entretien et pendant le remplacement des pièces,...
  • Page 23 ECO OIL 13/22 Caractéristiques techniques - Dimensions Commandes et indicateurs Données techniques Figure 4 A - Bouton vert de mise en marche moteur d’aspiration. Unité de ECO OIL ECO OIL Paramètre B - Bouton lumineux rouge d’arrêt moteur d’aspiration. mesure C - Interrupteur de mise en marche pompe de vidange.
  • Page 24 ECO OIL 13/22 Vidange du conteneur Nettoyage des cuves Vidange de la cuve de récupération liquides (fig. 8) Cuve de récupération copeaux ■ Lorsque le réservoir est plein, le dispositif de contrôle ATTENTION ! du niveau s’active, l’aspiration est arrêtée et le voyant Avant de commencer ces travaux, arrêter la machine...
  • Page 25 ECO OIL 13/22 Contrôle des étanchéités Schémas électriques Fig. 14 - 15 - ECO OIL 13 = 230 V / 50-60 Hz. Contrôle des tuyauteries Fig. 16 - 17 - ECO OIL 22 = 230 V - 400 V / 50 Hz.
  • Page 26 ECO OIL 13/22 Liste des accessoires et des options Figure 18 Pos. N° code Dimension Description Fonction 7 21002 Ø 50 Raccord Pour joindre plusieurs tuyaux ou accessoires Pour aspirer copeaux et liquides sur 7 21010 Ø 50 Buse conique...
  • Page 27 ECO OIL 13/22 Übersetzung der Originalbetriebsanleitung Inhaltsverzeichnis Betriebsanleitung ......................2 Sicherheit der Bedienperson ......................2 Allgemeine Informationen zum Gebrauch des Industriesaugers ............. 2 Bestimmungsgemäße Verwendungen .................... 2 Allgemeine Hinweise ........................2 Beschreibung des Industriesaugers - Schilder ................3 Umrüstzubehör ..........................3 Zubehörteile ............................

  • Page 28: Betriebsanleitung

    ECO OIL 13/22 Betriebsanleitung Die Betriebsanleitung lesen und die mit der folgenden Beschriftung gekennzeichneten Warnhinweise beachten. ACHTUNG! Sicherheit der Bedienperson Bestimmungsgemäße Verwendungen Dieses Gerät ist für den Gebrauch in Werkstätten gedacht, ACHTUNG! wo Metallspanabhebungen ausgeführt werden. Die Betriebsanleitung vor der Es saugt auf und trennt die Bearbeitungsspäne von...

  • Page 29: Beschreibung Des Industriesaugers - Schilder

    ECO OIL 13/22 Beschreibung des Industriesaugers - Verpackung mit Karton Schilder Abbildung 2 Abbildung 1 Modell ECO OIL 13 ECO OIL 22 A - Typenschild: Artikelnummer, technische Daten, Fabrikationsnummer, A (mm) CE-Markierung, Baujahr B (mm) 1200 1200 B - Flüssigkeitsbehälter...

  • Page 30: Verlängerungskabel

    ECO OIL 13/22 Verlängerungskabel Wartungen und Reparaturen Bei Verwendung eines Verlängerungskabels ist darauf zu ACHTUNG! achten, dass der Kabelquerschnitt der Stromaufnahme und der Schutzart des Industriesaugers entspricht. Vor jeder Reinigung oder Wartung und beim Ersetzen von Teilen ist der Industriesauger von der Mindestquerschnitt der Verlängerungskabel L = 20 m Max -...

  • Page 31: Technische Daten - Abmessungen

    ECO OIL 13/22 Technische Daten - Abmessungen Bedienelemente und Kontrollanzeigen Technische Daten Abbildung 4 A - Grüne Starttaste Ansaugmotor. ECO OIL ECO OIL Parameter Maßeinheit B - Rote Stopptaste Ansaugmotor. C - Starttaste Entleerpumpe. Spannung / D - Hauptschalter. Volt / Hz...

  • Page 32: Entleeren Des Behälters

    ECO OIL 13/22 Entleeren des Behälters Behälter reinigen Entleeren des Flüssigkeitsbehälters (Abb. 8) Spänebehälter ■ Wenn der Behälter voll ist, schaltet die ACHTUNG! Flüssigkeitsstandvorrichtung ein, schaltet das Das Gerät vor diesen Arbeitsvorgängen ausschalten Ansaugsystem aus und leuchtet die rote Leuchte der Stopptaste „B“...

  • Page 33: Dichtungen Prüfen

    ECO OIL 13/22 Dichtungen prüfen Stromlaufpläne Abb. 14 - 15 - ECO OIL 13 = 230 V / 50-60 Hz. Prüfung der Schläuche auf Unversehrtheit Abb. 16 - 17 - ECO OIL 22 = 230 V - 400 V / 50 Hz.

  • Page 34: Liste Zubehöre Und Optionen

    ECO OIL 13/22 Liste Zubehöre und Optionen Abbildung 18 Pos. Best. Nr. Abmessung Beschreibung Funktion Zur Verbindung mehrerer Schläuche 7 21002 Ø 50 Verbindungsstück oder Zubehöre Zum Aufsaugen von Spänen und 7 21010 Ø 50 Kegeldüse Flüssigkeiten an Werkzeugmaschinen Zum Aufsaugen in nicht leicht 7 21012 Ø...
  • Page 35 ECO OIL 13/22 Traducción de las instrucciones originales Índice Instrucciones de uso.......................2 Seguridad del usuario ........................2 Información general para usar la aspiradora ................... 2 Recomendaciones generales ......................2 Descripción de la aspiradora: etiquetas ..................3 Kits opcionales ..........................3 Accesorios ............................
  • Page 36 ECO OIL 13/22 Instrucciones de uso Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra: ¡ATENCIÓN! Usos correctos Seguridad del usuario Esta aspiradora puede utilizarse en talleres en los que se realicen tareas de raspado metálico.
  • Page 37 ECO OIL 13/22 Descripción de la aspiradora: etiquetas Caja de cartón del embalaje Figura 1 Figura 2 A - Placa identificativa: Modelo ECO OIL 13 ECO OIL 22 Código del modelo, especificaciones técnicas, número de serie, marcado de la CE, año de fabricación A (mm) B - Contenedor de líquidos...
  • Page 38 ECO OIL 13/22 Cables de extensión Mantenimiento y reparaciones En caso de que utilice un cable de extensión, asegúrese de ¡ATENCIÓN! que se ajusta a la alimentación y el grado de protección de la aspiradora. Desconecte la aspiradora de la fuente de alimentación antes de limpiarla, realizar tareas...
  • Page 39 ECO OIL 13/22 Especificaciones técnicas: dimensiones Comandos e indicadores Especificaciones técnicas Figura 4 A - Botón verde de puesta en marcha del motor de succión. Unida- ECO OIL ECO OIL Parámetro B - Botón rojo de parada del motor de succión.
  • Page 40 ECO OIL 13/22 Vaciado del contenedor Limpieza de los contenedores Vaciado del contenedor para líquidos (fig. 8) Contenedor para virutas ■ Cuando el contenedor está lleno, el sistema de control ¡ATENCIÓN! de nivel se activa, se detiene la aspiración y la luz roja Antes de realizar estas operaciones, apague la del botón de parada “B”...
  • Page 41 Inspección del hermetismo Esquemas de conexiones Fig. 14 - 15 - ECO OIL 13 = 230 V / 50-60 Hz. Comprobación de los tubos Fig. 16 - 17 - ECO OIL 22 = 230 V - 400 V / 50 Hz.
  • Page 42 ECO OIL 13/22 Lista de accesorios y elementos opcionales Figura 18 Número de Pos. Dimensión Descripción Función código 7 21002 Ø 50 Racor de conexión Para conectar tubos o accesorios 7 21010 Ø 50 Tronco de cono Para aspirar virutas y líquidos en máquinas 7 21012 Ø...
  • Page 43 ECO OIL 13/22 07/2018...
  • Page 44 ECO OIL 13/22 07/2018...
  • Page 45 ECO OIL 13/22 07/2018...
  • Page 46 ECO OIL 13/22 Varat 07/2018...
  • Page 47 ECO OIL 13/22 07/2018...
  • Page 48 ECO OIL 13/22 Varat 07/2018...
  • Page 49 ECO OIL 13/22 07/2018...
  • Page 50 ECO OIL 13/22 Nilfisk S.p.A. a socio unico VERSIONE IN LINGUA ORIGINALE 1) RISULTA IN CONFORMITÀ con quanto previsto dalle seguenti direttive comunitarie: 1) The machine is in compliance with the Directive and Standards below listed: Sede Legale: Via Vittor Pisani, 27...
