Safety • Set-Up • Operation • Adjustments • Maintenance • Troubleshooting • Parts Lists • Warranty

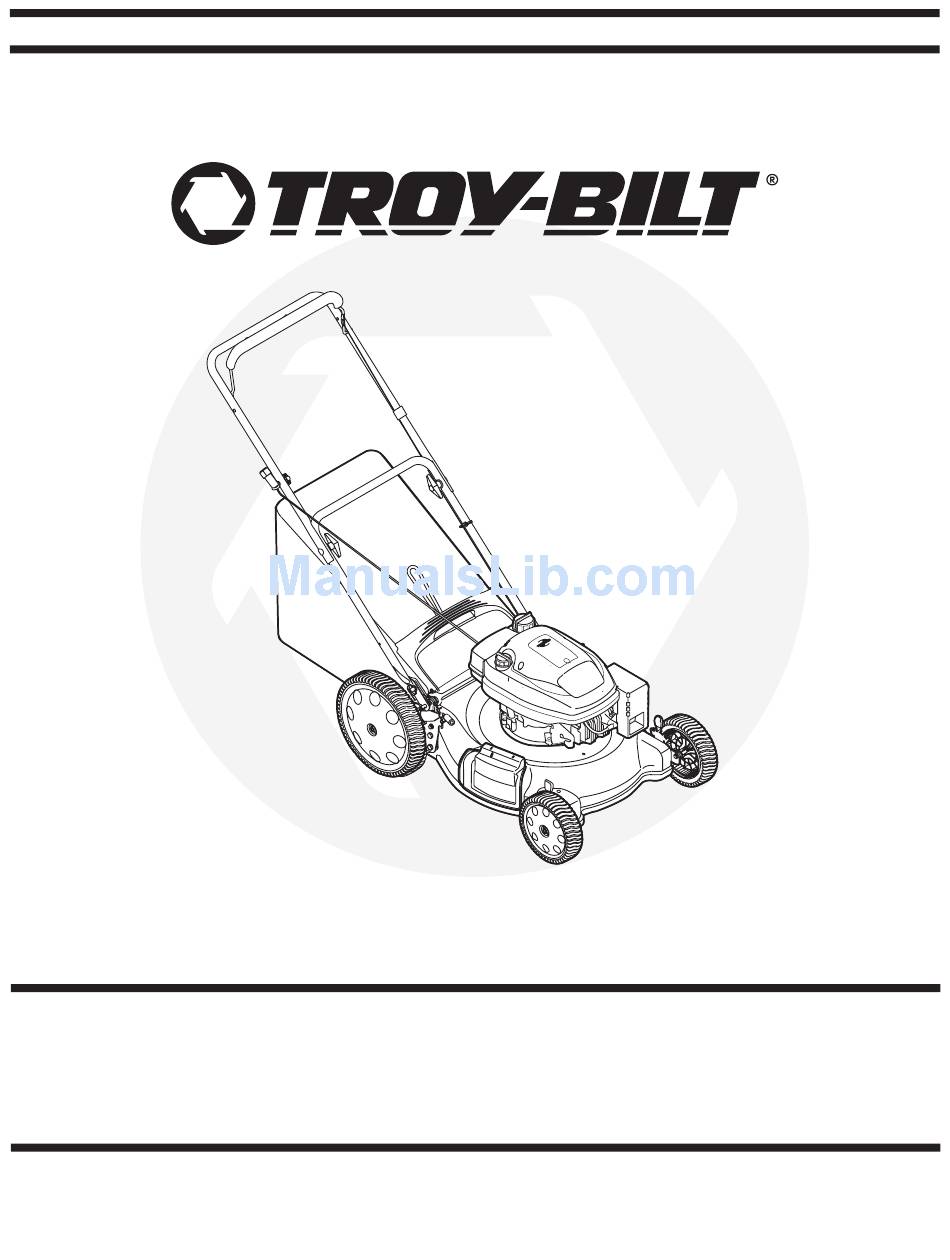

OPERATOR'S MANUAL
21" Rotary Mower — Model Series 540
IMPORTANT:
READ SAFETY RULES AND INSTRUCTIONS
CAREFULLY BEFORE OPERATING EQUIPMENT.
772C0835
MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO N2G
PRINTED IN U.S.A.
04/13/06
Advertisement
Table of Contents
Related Manuals for Troy-Bilt 540 Series
Summary of Contents for Troy-Bilt 540 Series
- Page 1 Safety • Set-Up • Operation • Adjustments • Maintenance • Troubleshooting • Parts Lists • Warranty OPERATOR’S MANUAL 21” Rotary Mower — Model Series 540 IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATING EQUIPMENT. 772C0835 MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO N2G PRINTED IN U.S.A.
-
Page 2: Table Of Contents
This Operator’s Manual is an important part of your new equipment. It will help you assemble, prepare and maintain the unit for best performance. Please read and understand what it says. Slope Gauge ... 3 Safe Operation Practices ... 4 Set-Up &... -
Page 3: Slope Gauge
Use this page as a guide to determine slopes where you may not operate safely. Do not operate your lawn mower on such slopes. Slope Gauge WARNING Do not mow on inclines with a slope in excess of 15 degrees (a rise of approximately 2-1/2 feet every 10 feet). -
Page 4: Safe Operation Practices
DANGER: This machine was built to be operated according to the rules for safe operation in this manual. As with any type of power equipment, carelessness or error on the part of the operator can result in serious injury. This machine is capable of amputating hands and feet and throwing objects. - Page 5 1. Mow across the face of slopes; never up and down. Exercise extreme caution when changing direction on slopes. 2. Watch for holes, ruts, rocks, hidden objects, or bumps which can cause you to slip or trip. Tall grass can hide obstacles. 3.
-
Page 6: Set-Up & Adjustments
Setup and Adjustments WARNING Disconnect and ground the spark plug wire as instruct- ed in the separate engine manual. IMPORTANT This unit is shipped WITHOUT GASOLINE or OIL. After assem- bly, service engine with gasoline and oil as instructed in the separate engine manual packed with your unit. - Page 7 5. Each wheel has a height adjustment lever to change the cutting height of the mower. To change the height of cut, squeeze adjuster lever toward the wheel, moving up or down to selected height. See Figure 5. 6. To assemble the grasscatcher: a.
-
Page 8: Operation
Operating Your Lawn Mower WARNING Read, understand, and follow all instruc- tions and warnings on the machine and in this manual before operating. This blade control mechanism is a safety device. Never attempt to bypass its Blade Control Handle operations. The blade control handle is located on the upper handle of the mower. - Page 9 To Stop Engine 1. Release the blade control handle to stop the engine and blade. WARNING: The blade continues to rotate for a few seconds after the engine is shut off. 2. Disconnect and ground the spark plug wire as instructed in the separate engine manual to prevent accidental starting while equipment is unattended.
-
Page 10: Maintenance & Off-Season Storage
Maintenance General Recommendations 1. Always observe safety rules when performing WARNING any maintenance. 2. The warranty on this lawn mower does not cover items that have been subjected to operator abuse Always stop engine, or negligence. To receive full value from warranty, disconnect spark operator must maintain the lawn mower as plug, and ground... - Page 11 Figure 13 4. Remove blade and adapter from the crankshaft. 5. The blade may be resharpened by removing it and either grinding or filing the cutting edge keeping as close to the original bevel as possible. Do not attempt to sharpen the blade while it is still on the mower. 6.
-
Page 12: Trouble Shooting
Problem Engine fails to start Trouble Shooting Engine runs erratic For repairs beyond the minor adjust- ments listed here, contact an authorized Engine overheats service dealer. Occasional skip (hesitates) at high speed Idles poorly Excessive vibration Mower will not mulch grass Uneven cut Cause... -
Page 13: Warranty
TWO YEAR SUPREME WARRANTY: For two years from date of retail purchase within Canada, MTD PRODUCTS LIMITED will, at its option, repair or replace, for the original purchaser, free of charge, any part or parts found to be defective in material or workmanship. This warranty covers units which have been operated and maintained in accordance with the owner’s instructions furnished with the unit, and which have not been subject to misuse, abuse, commercial use, neglect, accident improper maintenance or... -
Page 14: Illustrated Parts Lists
� � � � �� � � �� �� �� �� �� �� ��� �� �� ��� ��� �� �� ��� ��� �� � � �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� ��... -
Page 15: Parts List
PART N° DE N° DE RÉF PIÈCE DESCRIPTION 747-1161A Blade Control Handle - Black 749-1092A Upper Handle - Black 747-04080 Catcher Lower Frame 749-0928B Lower Handle 720-0279 Knob 1/4-20 710-1205 Rope Guide Bolt 710-1174 Curved Carriage Bolt 5/16-18 x 2.00 664-04007A Generic Grasscatcher Bag - Black 664-04027... - Page 16 accidentel. PRODUCTS obligations limitée garanties accompagnée (ONTARIO) adressez-vous d’achat. date à défectueuse à aient tests remplacer frottement). roues entend résulte période garantie. annule soit lubrification pièces d’entretien conseils non-respect garantie jours spéciales été d’un Garantie entretenues Canada. choix, indirect dommage tout produits.
