- Page 1 Universal projector ceiling mount KPM-410B...
-
Page 2: Table Of Contents

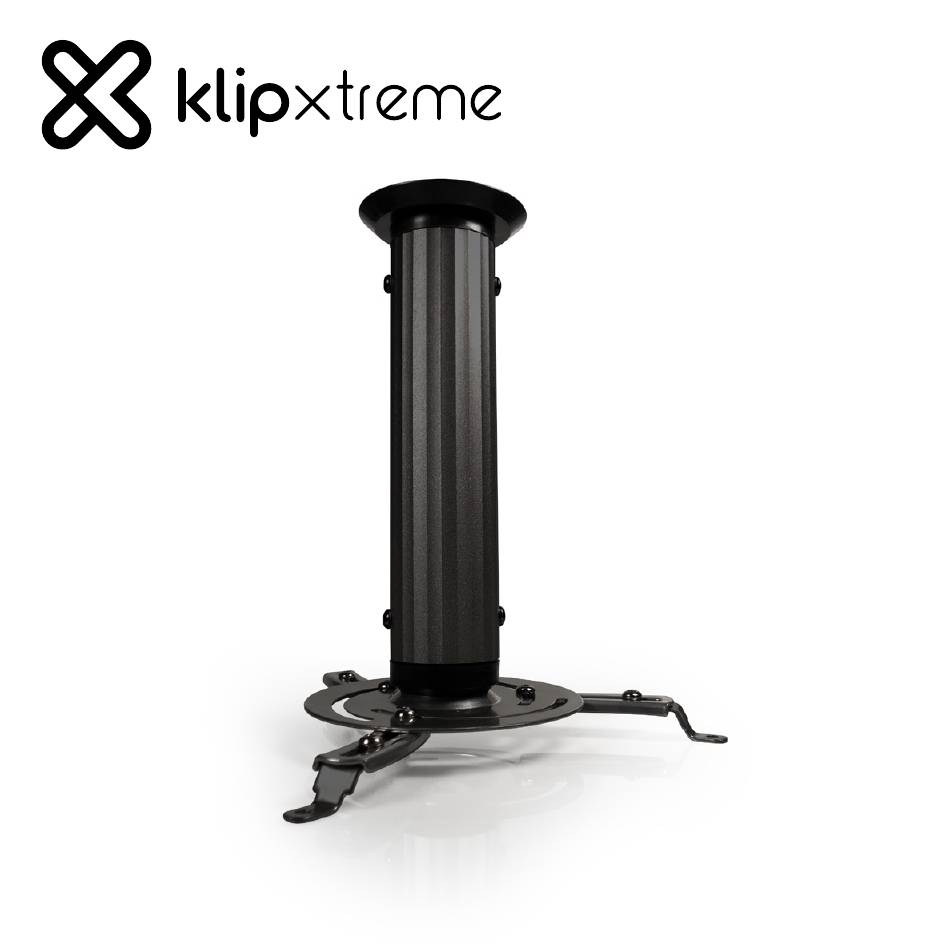

Installation Manual Thank you for choosing Klip Xtreme’s Universal Projector Ceiling Mount. The KPM-410B has been designed to securely attach projectors or any other presentation device to the ceiling. For support and to find out more about this and other new and exciting products recently released, we invite you to visit us at www.klipxtreme.com. -
Page 3: Warning Statements
Warning Statements • Prior to installaling this product, you must read all instructions thorougly. Keep these installation instructions in an easily accessible location for future reference. • Proper installation procedure by a qualified service technician must be followed, as outlined in these installation instructions. -
Page 4: Installation Tools
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and/or serious personal injury. • Do not install near sources of high heat. Do not install on a structure that is prone to vibration, movement or chance of impact. - Page 5 Hardware 1) Projector plate (Qty 1) 5) M6 security Allen wrench (Qty 1) 2) Ceiling plate (Qty 1) 6) M6 x 8mm security screw (Qty 7) 3) Pipe (Qty1) 7) Mount legs (Qty 3) 4) M10 x16 wood screw (Qty 3) 8) M4 x 8mm Security Screw (Qty 4) 9) Ø6.3xØ8x40mm expansion screw (Qty 4)
-
Page 6: Features
Features 1) Tool-free adjustment Precise yaw, pitch and roll adjustments without requiring specialized tools. 2) Mount legs Featuring adjustable legs with several mounting slots, this mount can accommodate projectors with multiple mount patterns. 3) Ceiling Plate Can be easily installed either on a wood stud or solid ceiling. 4) Coupler The mount can be attached to a standard threaded pipe. -
Page 7: Installing The Projector Mount
Step 1 With an electronic stud finder, locate the ceiling stud closest to your desired location for the KPM-410B. Once you identify the center of the ceiling stud, use a pencil to mark its location. Follow the direction of the arrow for positioning the projector screen relative the projector mount. - Page 8 Step 5 Step 1 Step 2 Step 3 Step 4 Step 5 M6 x 8mm Screws...
-
Page 9: Concrete Ceiling Installation
Concrete ceiling installation Introduction You can install the projector mount to any concrete surface with a minimum 6˝ thickness. For concrete installation, use concrete wedge anchors (¼˝ recommended) to secure the mounting hardware, and a masonry drill bit to drill the pilot holes. Wedge anchors and masonry drill bits are not supplied, but you can purchase them at your local hardware store. - Page 10 Step 2 Drill a hole at each mark using the appropriate masonry bit for your anchor. Remove nut and washer before inserting a concrete anchor into each hole. If necessary, a hammer can be used to lightly tap each wedge anchor into place, so that they are flush with the ceiling.
-
Page 11: Attaching The Projector Plate
Step 4 Step 4 M6 x 8mm Screws Attaching the projector plate Step 1 Thread the selected hardware into each mounting point of the projector, making sure to use the correct screw size. Step 1... - Page 12 Step 2 Identify the projector’s approximate front-to-back center of gravity. Place your hands on each side of the projector and gently lift it an inch from the surface on which it is resting. Carefully adjust your grip on the projector until it seems balanced from front-to-back. Make a mental note of center of gravity.
-
Page 13: Technical Specifications
If the M6 square nut cannot be aligned with any nearby slot, you can use any thin implement, such as a toothpick, to nudge it into alignment. Tighten the M6 x 8mm hexagon screw in the projector collar assembly Technical Specifications All measurements are in millimeters. - Page 14 Manual de instalación Gracias por preferir el Soporte Universal de Techo para Proyector de Klip Xtreme. El KPM-410B ha sido concebido para la instalación segura de proyectores o cualquier otro aparato audiovisual desde el techo. En caso de requerir asistencia y para conocer más acerca de éste u otros innovadores productos recientemente lanzados al mercado, visite nuestra página web en www.klipxtreme.com.
-
Page 15: Notificaciones De Advertencia
Notificaciones de advertencia • Antes de proceder con la instalación, lea todo el manual detenidamente. Mantenga estas intrucciones en un lugar accesible para que lo use como referencia en el futuro. • El proceso de instalación debe estar a cargo de técnicos calificados, según se indica en esta guía. -
Page 16: Herramientas Para La Instalación
en donde piensa instalar el soporte. Si corta o perfora tuberías de agua o gas natural ,corre el riego de sufrir lesiones de gravedad. • Este producto ha sido concebido para uso en ambientes interiores solamente. Si lo utiliza en exteriores, el soporte puede fallar y provocar lesiones de gravedad a las personas. - Page 17 Contenido del paquete Verifique que no falta ninguna pieza y que además todas están en buen estado antes de comenzar la instalación. Herrajes 1) Placa para proyector (1 5) Llave Allen para tornillos M6 (1 unidad unidad 2) Placa de techo (1 6) Tornillo de seguridad M6 x 8mm (7 unidad unidades...
-
Page 18: Características
Características 1) Ajuste fácil sin herramientas El ajuste preciso del ángulo de inclinación, altura y giro se logra sin herramientas especializadas. 2) Patas de montaje El soporte, al contar con patas ranuradas para ajustar independientemente la longitud de cada una, permite acomodar proyectores con diversas configuraciones de montaje. -
Page 19: Instalación En Vigas De Madera
Paso 1 Con un detector de vigas, localice el montante de techo más cercano al punto donde desea instalar el KPM-410B. Una vez identificado el centro del montante de techo, marque su ubicación con un lápiz. Siga la dirección de la flecha para determinar la posición de la pantalla en relación a la ubicación del soporte. - Page 20 En los casos pertinentes, abra un agujero por encima del punto de perforación para guiar los cables. Paso 5 Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 Tornillos M6 x 8mm...
-
Page 21: Instalación En Cielo Raso De Concreto
Instalación en cielo raso de concreto Introducción Es posible instalar el proyector en cualquier superficie de concreto que tenga como mínimo 6” de grosor. Para instalaciones en concreto, utilice pernos de anclaje (se recomienda de ¼˝) con el objeto de fijar las piezas metálicas, y un taladro para mampostería. El kit no incluye los pernos de anclaje ni las brocas para mampostería;... - Page 22 Paso 2 Perfore con un taladro para mampostería un agujero en cada marca, en donde va a insertar el perno de anclaje. Retire la tuerca y la arandela antes de insertar el perno para concreto en el agujero. De ser necesario, puede utilizar un martillo para retocar suavemente cada perno de anclaje, de tal forma que queden al ras con el techo.
- Page 23 Paso 4 Paso 4 Tornillos M6 x 8mm Ensamble de la placa para proyector Paso 1 Inserte los tornillos seleccionados en cada punto de montaje del proyector, con el objeto de cerciorarse que son del tamaño adecuado. Paso 1...
- Page 24 Paso 2 Identifique el centro de gravedad aproximado entre el frente y la parte posterior del proyector. Coloque la mano a cada lado del proyector y con cuidado, levántelo una pulgada de la superficie en donde estaba apoyado. Acomode ligeramente el proyector sobre la mano, hasta encontrar el punto de equilibrio entre el frente y la parte posterior de la unidad.
-
Page 25: Especificaciones Técnicas
Si no logra alinear la tuerca M6 con ninguna ranura cercana, utilice un implemento delgado, como un palillo de madera por ejemplo, para compensar la altura que falta. Apriete el tornillo hexagonal M6 x 8 en la sección del casquillo de la unidad. Especificaciones técnicas Todas las medidas se expresan en milímetros. - Page 26 Installation Manual Agradecemos a sua escolha do Suporte Universal de Projector para Montagem no Tecto da Klip Xtreme. O KPM-410B foi projectado to em segurança prender no tecto projectores ou qualquer outro dispositivo de apresentações. Para apoio ao cliente e para saber mais acerca deste e de outros novos e excitantes produtos recentemente postos no mercado, gostávamos de o convidar a nos visitar...
- Page 27 Declarações Preventivas • Antes de instalar este produto, deve ler atentamente todas as instruções. Guarde estas instruções de instalação em local facilmente para referência futura. • Um processo de instalação correcto executado por um técnico de serviços qualificado deve ser seguido, como está...
- Page 28 • Certifique-se que também não existem canos de água ou de gás natural dentro da parede onde estará localizado o suporte. Cortar ou brocar através de qualquer de qualquer cano de água ou de gás pode causar graves prejuízos materiais e / ou lesões corporais. •...
- Page 29 Conteúdo da Embalagem Certifique-se que alguma destas peças não falta ou está danificada antes de iniciar a instalação. Equipamento 1) Placa do projector (1 5) M6 Chave sextavada de segurança (1 unidade unidade 2) Placa do tecto (1 6) M6 x 8 mm parafusos de segurança (7 unidade unidades 3) Pipe (1...
- Page 30 Características 1) Ajustamentos sem necessidade de ferramentas Determine as definições do ângulo, do local e da rotação, sem necessitar de ferramentas especiais. 2) Montagem das pernas As características ajustáveis das pernas com várias fendas, sendo que com este suporte pode utilizar projectores de diferentes padrões de suporte.
- Page 31 Passo 1 Com um dispositivo electrónico procurador de trave-mestra, procure a localização da trave mais próxima do local que deseja para a colocação do KPM-410B. Assim que tiver identificado o centro da trave do tecto, utilize um lápis para marcar a sua localização.
- Page 32 Se necessário, broque um buraco acima do buraco de montagem para a passagem dos fios. Passo 5 Passo 1 Passo 2 Passo 3 Passo 4 Passo 5 Parafusos M6 x 8mm...
- Page 33 Instalação em tecto de betão Introducción Pode instalar o suporte do projector em qualquer tecto de betão que tenha uma grossura mínima de 6˝polegadas. Para instalação em betão utilize as buchas expansivas para betão (recomenda-se de ¼˝) para fixar o equipamento do suporte e uma broca de alvenaria para brocar os buracos guia. As buchas expansivas e a broca de alvenaria não são fornecidas, mas pode-as comprar na sua loja de ferragens.
- Page 34 Passo 2 Broque um buraco em cada marca utilizando a broca de alvenaria adequada para a sua bucha. Remova porcas e anilhas antes de inserir a bucha expansiva de betão em cada buraco. Caso seja necessário, pode utilizar um martelo para suavemente bater cada bucha até estar no seu lugar, e estarem niveladas com o tecto.
- Page 35 Passo 4 Passo 4 Parafusos M6 x 8mm Fixar a placa do projector Passo 1 Encaixe e fixe o equipamento seleccionado em cada ponto de montagem do projector, mas certifique-se que está a utilizar o tamanho correcto de parafusos. Passo 1...
- Page 36 Passo 2 Identifique aproximadamente o centro de gravidade entre a parte frontal e a parte traseira do projector. Coloque as suas mãos em cada lado do projector e levante-o suavemente uma polegada da superfície onde se encontra. Cuidadosamente ajuste o seu controlo sobre o projector, até...
- Page 37 Se a porca quadrada M6 não puder ser alinhada com qualquer ranhura próxima, você pode utilizar qualquer objecto fino como um palito de dentes, para a colocar em alinhamento. Aperte o parafuso hexagonal M6 x 8mm no colar de montagem do projector. Especificações Técnicas Todas as medidas estão em milímetros Fixar a placa do projector...
- Page 40 KlipXtreme® is a registered trademark. All rights reserved. All other brand names and trademarks are the property of their respective owners. Any mention of such is only intended for identification purposes, and therefore shall not be construed as a claim to any or all rights pertaining to those brands. Made in China.
